Изготовление смарт карт: Изготовление пластиковых смарт карт с чипом

28.01.2021

Содержание

Бесконтактные пластиковые карты Mifare, Em Marine

Бесконтактные смарт карты обеспечивают моментальное считывание информации и надежную защиту персональных данных, долговечны, удобны в использовании. Компания «Дом Кард» выпускает карты с чипами стандарта Proximity: Mifare и EM-Marine. Что лучше?

EM-Marine наиболее популярны в России благодаря выгодному сочетанию цены и функциональности. Она отличается от проксимити карты Mifare тем, что работает в частотном диапазоне 100-150 КГц, доступна только для считывания и имеет радиус действия до 70 см. Чип работает в диапазоне 125 КГц, а данные доступны только для считывания. Индивидуальный ID-код однократно записывается еще на этапе производства, перезапись невозможна. Их используют в качестве идентификаторов:

  • на парковках и автомобильных стоянках;
  • в организациях с ограниченным доступом в помещение и на режимных предприятиях;
  • в учебных заведениях;
  • в гостиницах, хостелах и общежитиях – как электронные ключи;
  • в транспортных компаниях – для отслеживания перемещений водителей и как топливные карты;
  • для входа в фитнес-клубы, санатории, развлекательные комплексы – как членские карты;
  • в общественном транспорте – как проездные билеты.

Бесконтактные смарт-карты Mifare стоят дороже, но более функциональны и лучше защищены от подделок и взлома, чем EM-Marine.

Частота передачи информации – 13,56 МГц, защиту обеспечивает встроенный криптопроцессор. Возможна многократная перезапись данных – до 100 000 раз.

Память разделена на автономные сектора, каждый из которых работает с отдельным приложением. Поэтому их заказывают банки и компании, заинтересованные в привлечении клиентов за счет предоставления комплекса услуг.

Бесконтактные карты с дополнительной персонализацией

Чем больше элементов защиты, тем выше надежность. Для дополнительной персонализации доступно нанесение:

  • магнитной полосы;
  • штрих-кода и QR-кода;
  • эмбоссированного (выдавленного) номера;
  • полосы для подписи;
  • скретч-панели;
  • фольгированного тиснения;
  • фотографии владельца.

Рассчитайте стоимость тиража самостоятельно с помощью специального калькулятора.

Оформление заказа на сайте займет пару минут. Доставка в любой российский регион. Подробности – у менеджеров!

Цены на изготовление бесконтактных пластиковых карт

Тираж (шт.) Белая пластиковая карта, печать 4+4 Белая пластиковая карта, печать 4+0 Золотая/серебряная/ /фактурная пластиковая карта, печать 4+4 Золотая/серебряная/ прозрачная/фактурная пластиковая карта, печать 4+0
100 14,2 ₽ 14 ₽ 22 ₽ 21,8 ₽
200 13 ₽ 12,8 ₽ 20 ₽ 19,8 ₽
300 11,1 ₽ 10,9 ₽ 18 ₽ 17,8 ₽
400 10,1 ₽ 9,9 ₽ 16 ₽ 15,8 ₽
500 10 ₽ 9,8 ₽ 11 ₽ 10,8 ₽
600 9 ₽ 8,8 ₽ 10,8 ₽ 10,6 ₽
700 7,9 ₽ 7,7 ₽ 10,5 ₽ 10,3 ₽
800
7,4 ₽
7,2 ₽ 9,8 ₽ 9,6 ₽
900 7 ₽ 6,8 ₽ 9,6 ₽ 9,4 ₽
1000 5,9 ₽ 5,7 ₽ 9 ₽ 8,8 ₽
2000 5,7 ₽ 5,5 ₽ 8,8 ₽ 8,6 ₽
3000 5,4 ₽ 5,2 ₽ 8,6 ₽ 8,4 ₽
4000 5,1 ₽ 4,9 ₽ 8,4 ₽ 8,2 ₽
5000 4,7 ₽ 4,5 ₽ 8 ₽ 7,8 ₽
6000 4,5 ₽ 4,3 ₽ 7,8 ₽ 7,6 ₽
7000 4,3 ₽ 4,1 ₽ 7,6 ₽ 7,4 ₽
8000 4,2 ₽ 4 ₽ 7,5 ₽ 7,3 ₽
9000 3,9 ₽ 3,7 ₽ 7,4 ₽ 7,2 ₽
10000 3,8 ₽ 3,6 ₽ 7 ₽ 6,8 ₽
11000 3,7 ₽ 3,5 ₽ 7 ₽ 6,8 ₽
12000 3,7 ₽ 3,5 ₽ 7 ₽ 6,8 ₽
15000 3,6 ₽ 3,4 ₽ 7 ₽ 6,8 ₽
20000 3,6 ₽ 3,4 ₽ 7 ₽ 6,8 ₽
25000 3,6 ₽ 3,4 ₽ 7 ₽ 6,8 ₽



Калькулятор расчета стоимости



Отправьте заявку, заполнив форму

Изготовление бесконтактных смарт-карт Em-marine и Mifare

В производстве пластиковых карт большую популярность приобретают бесконтактные смарт-карты. Это стало возможно благодаря развитию технологий и удешевлению стоимости бесконтактных чипов в связи с началом их массового производства. Самыми популярными типами смарт-карт являются модели на базе чипов Em-marine и Mifare.


БЕСКОНТАКТНЫЙ ЧИП EM-MARINE

Чип Em-marine работает на частоте 125 КГц. Он хранит в себе уникальный серийный номер, записанный на заводе-изготовителе. Это означает, что второй бесконтактной пластиковой карты с таким же номером не существует. Также принципиальным моментом является отсутствие возможности перезаписать номер, вшитый в чипе. Если поднести карту к ридеру, то считается десятизначный номер, который можно будет зарегистрировать у себя в системе, например, привязав его к клиенту. Стоимость бесконтактных карт Em-marine меньше по сравнению со стандартом Mifare.

БЕСКОНТАКТНЫЙ ЧИП MIFARE

Чип Mifare работает на частоте 13,56 МГц. Дальность чтения составляет около 10 см. Отличительной особенностью данного типа карты является наличие возможности записи данных на чип. Этот стандарт бесконтактной карты является наиболее распространенным в мире. На нашем производстве мы чаще всего используем чипы с объемом памяти 1 килобайт (Mifare 1k), для решения большинства задач автоматизации этого достаточно. Самые известные проекты, реализованные на основе Mifare 1k — социальная карта москвича и карта московского метрополитена «Тройка».

Намного реже в производстве мы используем чипы объемом памяти более 1 килобайта. Ниже представлен полный список микросхем, которые мы можем разместить в бесконтактные смарт-карты:

  • Mifare Plus S 2k 7BUID_L
  • Mifare Plus X_2k 7BUID_L
  • Mifare Plus S_1k 7BUID_L
  • Mifare Plus EV1 2K_7BUID_L
  • Mifare Clas 1k 7BUID_L
  • Mifare Clas 1k 4NBUID_L
  • Mifare Clas 4k 7BUID_L
  • Mifare Plus S 4k 7BUID_L
  • Mifare Plus X 4k_7BUID_L
  • DesFire EV1 2k 7BUID_L
  • DESFire EV1 4k 7BUID_L

ПРИНЦИП РАБОТЫ БЕСКОНТАКТНЫХ КАРТ

Внутри смарт-карта состоит из двух частей — микросхемы и антенны в виде намотки. Чипы Em-marine и Mifare не имеют встроенного источника питания, поэтому их можно отнести к пассивным устройствам. Считывающее устройство генерирует вокруг себя магнитное поле, при попадании в которое на антенне бесконтактной карты возникает индукционный ток. Ток собирается в конденсаторе и дает питание микросхеме. Карта доступа дает ответ считывающему устройству через ту же антенну, передавая информацию записанную на чипе.

ТЕХНОЛОГИИ ИЗГОТОВЛЕНИЯ

Самый лучший способ изготовления смарт-карт Em-marine и Mifare — технология, подразумевающая ламинирование и листовую печать. В этом случае печать производится на листах формата 295×480 мм. На одном листе получается разместить 24 карты. Далее идет сборка будущей бесконтактной пластиковой карты по слоям в виде «бутерброда». Верхний слой — ламинационная пленка, она надежно защищает изображение от стирания. Далее идет лист пластика, на котором было нанесено изображение на лицевую сторону карты. Затем в середине размещается инлей с чипами.

Потом снова пластик с изображением оборотной части и еще один лист ламината. Сборка по такой технологии делает их максимально устойчивыми к стиранию и повреждению даже при длительном использовании. Именно по такой технологии производятся бесконтактные пластиковые банковские карты и карты московского метрополитена «Тройка» с чипами Em-marine и Mifare.

Другая технология нанесения изображение — печать по заготовкам. В этом случае мы производим печать бесконтактных карт по готовым шаблонам на малоформатной офсетной машине. Минусом данной технологии является низкая устойчивость к механическим воздействиям. Другими словами лак, который защищает изображения от механического воздействия постепенно будет стираться вместе с краской. Такая технология печати смарт-карт Em-marine и Mifare недопустима при частом многократном использовании, например на парковках.

ОБЛАСТИ ПРИМЕНЕНИЯ БЕСКОНТАКТНЫХ КАРТ

Смарт-карты открывают все новые и новые области применения. Если 10 лет назад их можно было встретить только в качестве пластикового пропуска на проходных фешенебельных бизнес-центров, то сейчас мы встречаем их по дороге на работу в метро, а вечером, проходим с абонементом в спортивный клуб.

ПРОПУСКИ ДЛЯ ТУРНИКЕТОВ И ШЛАГБАУМОВ

Бесконтактные карты в системах контроля и управления доступом используются повсеместно. Они могут быть изготовлены как просто с логотипом организации, так и с фотографией сотрудника и его персональными данными. Смарт-карты стали удобным инструментом учета. Сотрудник может получить доступ на парковку, пройти через турникет в офис и получить обед по одному чипу.

КАРТЫ ДЛЯ СПОРТ-КЛУБОВ

Автоматизация учета клиентов фитнес клубов благодаря бесконтактным чипам выходит на принципиально новый уровень. При оформлении договора клиент получает карту Em-marine или Mifare. Если раньше он мог использовать ее только для прохода в клуб, то теперь она применяется для расчетов за дополнительные услуги, доступа к ячейке в раздевалке и активации индивидуальной программы на определенной группе тренажеров.

ВИЗИТНЫЕ КАРТЫ NFC

Пластиковые визитные карты могут быть снабжены NFC-меткой. Современные смартфоны на базе Andoid могут записать контактные данные владельца на чип Mifare. При передаче карты все данные могут быть занесены в записную книжку владельца телефона одним касанием.

ПОДАРОЧНЫЕ СЕРТИФИКАТЫ И ДИСКОНТНЫЕ КАРТЫ

При производстве дисконтных и подарочных карт бесконтактные чипы используются довольно редко, однако если стоит задача сделать повышенную степень защиты применение такой технологии становится оправданным. Чипы Em-marine или Mifare могут служить дополнением к магнитной полосе или штрих-коду на пластиковой карте.

КАРТЫ NFC ДЛЯ ВЗАИМОДЕЙСТВИЯ СО СМАРТФОНОМ

На рынке программного обеспечения значительный сектор отвоевывают разработчики мобильных приложений. Пластиковые карты с бесконтактным чипом Mifare могут взаимодействовать со смартфоном на базе Android и iOS. Это особенность может позволить расширить возможности взаимодействия пользователей с приложением. Примером могут служить развивающие игры для детей или обучающие программы иностранных языков. Например, на бесконтактной карте может быть напечатано изображение различных предметов и их название, а при поднесении к смартфону ребенок может услышать верное произношение иностранного слова.

МОЖНО ЛИ НАПЕЧАТАТЬ МАКЕТ НА ПРЕДОСТАВЛЕННЫХ ЗАКАЗЧИКОМ ЗАГОТОВКАХ БЕСКОНТАКТНЫХ КАРТ?

Если возникла ситуация, при которой вы уже закупили готовые изделия, то нужно понять каким способом можно нанести на них изображение. Если карты с двух сторон глянцевые и ровные как на фотографии ниже, то на них можно осуществить офсетную печать с лакировкой. Важно обратить внимание, что осуществить работы можно только по чистым заготовкам, на которых нет отпечатков пальцев и пыли. При передаче тиража на печать обязательно нужно дать дополнительное количество изделий — 5-10% от общего тиража на приладку и брак.

КАКИЕ ДОПОЛНИТЕЛЬНЫЕ ВИДЫ ПЕРСОНАЛИЗАЦИИ ДОСТУПНЫ ДЛЯ СМАРТ-КАРТ?

Бесконтактная карта Em-marine и Mifare по внешнему виду ничем не отличается от обычной пластиковой, кроме толщины. На них мы можем нанести почти все опции, которые доступны на нашем производстве. Отдельно стоит остановиться на опции эмбоссирования. Эмбоссиование пластиковых карт — это механическое выдавливание номеров, которое оставляет углубления на поверхности. Мы крайне не рекомендуем применять данную опцию, т. к. при выдавливании символов может повредиться антенна, размещенная внутри карты.

Список дополнительных опций:
  • уникальное фото,
  • печатный номер,
  • штрих-код,
  • магнитная полоса,
  • фольгирование,
  • тиснение,
  • полоса для подписи,
  • скретч-офф слой,
  • крепление для бейджа.
  • отверстие под крючок (для использования в качестве номерка для гардероба)

Дисконтная смарт-карта. Её преимущества, отличия и механизм работы.

Почему именно смарт-карта является самой лучшей дисконтной картой? Как правильно реализовать ее потенциал в дисконтных проектах? Как не потеряться во всех технологических тонкостях и открыть своему делу новые горизонты? Про все это мы попытаемся рассказать в нашей статье.

Чуть-чуть истории вопроса. Первые дисконтные карты ничем не отличались от обычных визитных карточек. Потом появились карты с магнитной полосой. Они запоминали размер предоставляемой скидки, могли иметь несколько уровней ценности (золотая, серебряная, люкс…). Механизм обработки данных с этих карт построен следующим образом:

На магнитной полосе записан код идентификатор, где зашифрованы: данные поставщика услуг, данные карты - её идентификационный номер, размер предоставляемой скидки на одну категорию товара. При считывании магнитной полосы - три этих параметра отправляются на общий сервер обработки данных, проходят верификацию (проверку на подлинность) и возвращаются готовым решением. Клиенту предоставляется указанная на карте скидка, которая вычитается из суммы покупки.

При этом, данные о предоставленной услуге сохраняются только на сервере и на кассовом аппарате. Размер скидки не меняется. Категории товара со скидкой остаются неизменными. Никаких данных о конкретном клиенте и его частной покупательской активности вы не получаете. Вы не можете вести полноценный анализ проданного льготного товара. Не можете лимитировать срок службы отдельной карты. Вы не вовлекаете клиента в процесс покупки, так как лишены обратной связи с ним. Кроме того, карты с магнитной полосой имеют ограниченный срок службы.

Все эти недостатки исключены при использовании дисконтных смарт-карт. Смарт-карта - имеет встроенный микропроцессор и встроенную память. Это позволяет вам с помощью карты:

  • Давать разные скидки на разные товары одновременно, или разные скидки на разное количество одного товара.
  • Иметь меняющееся количество льготных единиц в памяти карты. Например, призовых баллов, призовых минут. Различных бонусов - которые могут начисляться, как за покупательскую активность, так и по предоплате. Все эти бонусы, льготы, баллы - могут изменяться, лимитироваться, появляться и исчезать по мере надобности. Это позволяет вам проводит временные рекламные акции на различные категории товаров и услуг для держателей ваших скидочных смарт-карт.
  • При активации смарт-карты клиент заполняет анкету (либо на вашем интернет сайте, либо на бумажном бланке). Эти данные отправляются на дисконтный сервисный центр и при первом использовании карты записываются на нее. Она получает своего владельца, а вы получаете клиента, про которого вам известно все необходимое. Его приоритеты по покупке товара, его электронная почта, средний уровень дохода, место, где он предпочитает делать покупки (если у вас несколько магазинов или офисов). То есть, вы можете, проанализировав поведение клиента предложить ему тот товар, который ему действительно нужен.

Не стоит забывать что, расширяя возможности дисконтной карты - мы имеем доступ к программе обрабатывающей данные со всех пользовательских карт. К некоему "дисконтному центру" - и его возможности гораздо шире, чем у идентификатора карт с магнитной полосой.

  • Хранение и ведение баз данных. Как по картам, так и по терминалам оплаты.
  • Формирование отчетов, построение диаграмм и графиков.
  • Возможность настройки как дисконтной программы в целом, так и индивидуальной для отдельных карт.
  • Возможность ведения нескольких карт одного пользователя (например, старой и новой). Или создание категорий пользователей (корпоративные скидки).
  • Возможность интеграции вашего дисконтного центра в сеть из нескольких сторонних дисконтных центров. То есть - создание межкорпоративных дисконтных проектов.
  • Возможность подключения дисконтного центра к "личному кабинету" клиента на вашем сайте, для более расширенного сотрудничества между вами.

Теперь нужно рассмотреть еще один довольно важный вопрос. Мы поподробнее рассмотрим смарт-карты. Какие они бывают, чем отличаются друг от друга. Смарт-карты разрабатывались в первую очередь как универсальные, для использования в самых разных отраслях. Смарт-карт разработанных специально для дисконтных проектов не существует. Есть два основных типа смарт-карт, которые используют разные типы считывателей и имеют несколько принципиальных различий.Кроме того, смарт-карты могут быть комбинированнными. То есть, быть одновременно и контактной и бесконтактной и иметь магнитную полосу. Наличие нескольких информационных накопителей на карте - пропорционально - увеличивает ее стоимость

Контактная карта с электронным чипом

Для прочтения контактную карту необходимо поместить в считыватель и при необходимости ввести PINкод. Контактными смарт-картами является большинство банковских карт, телефонные SIM карты, некоторые электронные ключи. Такая карта содержит встроенную микросхему, состоящую из процессора, операционной системы, контролирующего устройства кодирующего доступ к данным карты. Такие карты различаются по стоимости в зависимости: от объёма внутренней памяти (от 256b до 1Гб). Чем больше объём памяти карты, тем больше данных она может хранить и обрабатывать. И от уровня защищенности карты, от того, как сильно зашифрованы на ней ее данные.

Для дисконтных проектов объективно не нужно ни высокого уровня шифрования данных карты, не объема памяти позволяющего хранить графические файлы. Самым распространенным стандартом таких карт в дисконтных проектах, в программах лояльности по всему миру являются карты памяти SLE4442 / SLE5542. Имеющие невысокую стоимость и средний объём памяти.

Бесконтактная карта

Появились такие кары немного позже контактных, но уже довольно прочно вошли в наш быт. Её не надо вкладывать в считыватель и вводить пинкод. Достаточно просто прислонить на секунду к считывателю. Она не содержит видимого чипа, он спрятан внутрь карты. При попадании в электро-магнитное поле, антенна, находящаяся внутри карты включает внутреннюю микросхему. Как пример можно привести бесконтактные проездные в общественном транспорте, банковские карты "Mastercard PayPass", парковочные карты.

Бесконтактные карты немного дешевле контактных, не смотря на общий с ними функционал. Но они не имеют ни большого объёма памяти, ни высокого порога безопасности хранения данных. Единственная проблема в их использовании недостаточная распространённость работающего с ними оборудования. Самой распространённой и недорогой бесконтактной картой во всем мире является MIFARE® Ultralight.

Недостатки смарт-карт

Самый главный недостаток смарт-карт - высокая стоимость. Связано это с тем, что производителем и контактных и бесконтактных чипов являются зарубежные компании, защитившие свою продукцию всеми возможными патентами. Кроме них эти чипы не имеет права производить ни кто. А отечественных разработок - нет. Второй явный недостаток смарт-карты - она работает только в контакте со считывателем, и не является автономной. Третий - отсутствие смарт-карт ориентированных исключительно на дисконтные проекты. … Но говорить о недостатках таких карт можно только сравнивая их с еще более лучшими картами. На данный момент таких карт не существует. И даже, появляющиеся "виртуальные карты" пока не конкуренты "умным картам".

Как создаются смарт-карты - Часть 1: Производство модулей смарт-карт

Статья, состоящая из четырех частей, посвящена смарт-картам, предназначена для любопытных, студентов, людей, профессионально занятых в индустрии смарт-карт, потенциальных клиентов и компаний, заинтересованных в инвестировании в смарт-карту. производственные предприятия / предприятия / бюро, стартапы и потребители с базовой информацией о процессе производства промышленных смарт-карт.

Это первая из четырех частей серии статей.

Существует множество различных процессов и производственных технологий, которые используются для производства смарт-карт. В этой статье кратко описаны некоторые из самых популярных в отрасли.

Последовательность этапов процесса также является чисто ориентировочной, поскольку - разные процессы - иногда приводят к разным последовательностям этапов производства.

Для ясности, этапы управления данными, обработки и производства опущены. Процессы, методы, функции, считающиеся коммерческой тайной или конфиденциальными в индустрии смарт-карт для различных компаний / бюро смарт-карт, также были опущены.Процессы и процедуры варьируются от компании к компании.

Процесс производства объясняется для следующих популярных приложений смарт-карт:

Процесс изготовления смарт-карты можно разделить на четыре основных этапа:

  1. Производство модуля смарт-карты
  2. Производство корпуса карты
  3. Карта Персонализация
  4. Выполнение карт

1 - Производство модулей смарт-карт

На момент публикации этой статьи в марте 2017 года единственными интеллектуальными компаниями были STMicroelectronics, Shanghai Huahong, Integrated Circuit, Samsung, NXP, Infineon и Toshiba. поставщики чипов для карт на рынке с полностью собственными заводами по производству полупроводников.STMicroelectronics - единственная компания на рынке, которая покрывает полный цикл производства смарт-карт, от производства кремниевых пластин до производства карт.

Производство модуля смарт-карты:

Производство кремниевой пластины:

Микроконтроллер (MCU), который питает смарт-карту, производится на заводе по производству полупроводников, также известном как «фабрика», где много различных типов интегрированных схемы изготовлены. Чипы смарт-карт производятся в больших количествах, в основном с использованием процесса фотолитографии, и сотни из них заполняют одну кремниевую пластину.При использовании микросхем смарт-карт на основе ПЗУ операционная система карты, а иногда и некоторые приложения постоянно «прожигаются» в каждом отдельном кристалле кремниевой пластины. Этот производственный процесс производит массовый объем одинаковых чипов.

Пластина проходит серию проверок качества, и чипы, показывающие аномалии, маркируются индивидуально.

On Wafer Initialization:

Этот дополнительный шаг позволяет активировать и предварительно персонализировать чипы, пока они еще находятся на кремниевой пластине.

Типичные действия по инициализации пластины включают:

  • Диверсификация ключей
  • Инициализация операционной системы карты
  • Предварительная персонализация операционной системы карты
  • Загрузка приложения
  • Инициализация приложения

Инициализация на пластине - это предлагаемая услуга изготовителем кремниевого чипа и позволяет сократить время персонализации карты.

Нарезка кремниевых пластин

В процессе нарезки пластины чипы отделяются от пластины с помощью механической или лазерной резки.Перед резкой каждая пластина наклеивается на тонкую липкую ленту, чтобы стружка не двигалась в процессе резки. Когда чипы отделены от пластины, их называют штампами.

Процесс нарезки пластин:

Микроразъемы (производственный материал):

Контактные площадки смарт-карты в промышленности называются «микроразъемами». Их можно настроить в соответствии с дизайном заказчика, и они покрываются гальваническим способом драгоценными и полудрагоценными металлами, такими как золото, серебро или палладий.

Задняя сторона 35-миллиметровой ленты с микроразъемами для смарт-карт:

В зависимости от требований приложения они могут иметь шесть или восемь контактов. Микроразъемы расположены на гибкой подложке из различных материалов, таких как EGT (эпоксидная стеклянная лента), медная оболочка (эпоксидная стеклянная лента + медь), PI (полиимид), PET (полиэтилентерефталат), PETG (полиэтилентерефталатгликоль модифицированный). ), ПК (поликарбонат), ПВХ (поливинилхлорид) или теслин.

Микроразъемы смарт-карты:

Склеивание кристаллов:

Клей, похожий на эпоксидный клей, наносится на контактные площадки (выводную рамку) микроконнекторов.

Нанесение эпоксидного клея на микроконнектор:

Автоматическая машина снимает немаркированные штампы с пластины и помещает их на микроконнектор.

Матрица, прикрепленная к микроконнектору:

Встроенное термическое отверждение позволяет эпоксидному клею высохнуть, создавая очень прочное соединение с микросхемой и лентой микроконнектора. По окончании процесса пленка сворачивается.

Связывание проводов:

Открытые контактные площадки кристалла электрически соединены с соответствующей контактной площадкой микроконнектора с помощью очень тонкой (около 30 мкм) золотой или алюминиевой проволоки.Проволока прочно прикреплена к подушечкам с помощью процесса термосонирования.

Деталь соединения шариковой проволоки на матрице:

Для микросхем смарт-карт используются следующие методы термосоединения:

  • Связывание шариком - это тип соединения проводов и наиболее распространенный способ для создания электрических соединений между микросхемой и внешним миром в рамках производства полупроводниковых устройств.
  • Клинное соединение проводов - это вид соединения проводов, который основан на приложении ультразвуковой мощности и силы для образования соединений.Это популярный метод, который обычно используется в полупроводниковой промышленности.

Детали соединения проволочного клина на матрице:

Корпус модуля микросхемы:

Чтобы предотвратить поломку чувствительных контактов провода и самих микросхем от механических воздействий и воздействия окружающей среды, в качестве герметика используются клеи.

Схема инкапсуляции чипа смолой:

Эпоксидная смола, отверждаемая УФ-излучением, распределяется с высокой скоростью с помощью полностью автоматизированной машины, и они отверждаются (отверждаются) с помощью УФ-света или УФ-света плюс нагрев.

Инкапсулированные чипы на пленке:

Инкапсулированный чип смарт-карты с использованием полупрозрачной пластмассы:

Проверка ленты:

Лента визуально проверяется, и модули, не соответствующие требованиям, маркируются.

Несоответствующий модуль отмечен маленьким отверстием:

Электрический тест:

Лента проходит электрическое испытание, при котором на каждую микросхему смарт-карты подается питание и выполняется базовая проверка ввода-вывода.Отмечены неисправные модули.

Система тестирования модуля смарт-карт SPEA. Эта система также может выполнять инициализацию микросхемы и перфорацию модулей:

Инициализация модуля микросхемы:

Микромодули, которые не были помечены во время проверки ленты и электрического теста, инициализируются индивидуально и через некоторое время предварительно персонализируются.

В процессе инициализации во флэш-память EEPROM или загружается большое количество элементов, включая:

  • Серийный номер чипа и номер партии
  • Параметры операционных систем карты
  • Исправления операционных систем карты
  • Параметры маскированных приложений
  • Операционная система карты (для микросхем на основе флэш-памяти)

Машина, выполняющая инициализацию модулей:

Некоторые микросхемы смарт-карт также предлагают специальную область памяти, называемую OTP (одноразовое программирование), где хранится код загрузки, ключи шифрования, параметры конфигурации или небольшие программные процедуры сохраняются во время инициализации модуля микросхемы. После того, как память OTP была запрограммирована, она сохраняет свое значение при отключении питания.

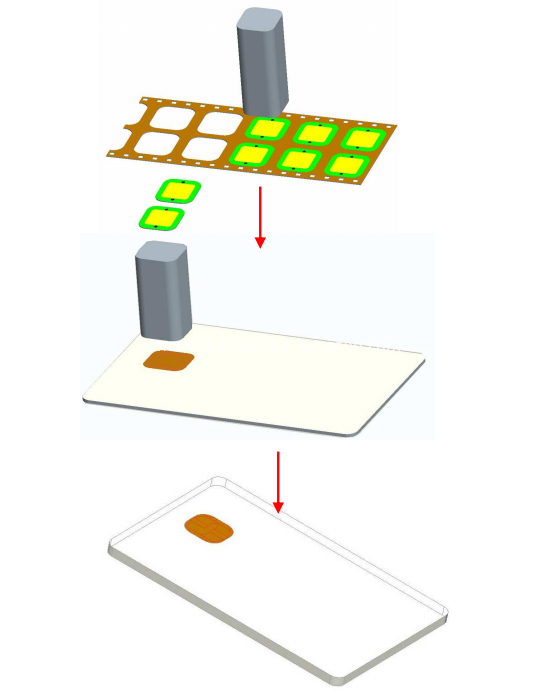

НАКОНЕЦ - Отгрузка на производство корпуса карты:

Гибкий держатель модулей намотан в непроводящую катушку и надежно упакован для защиты от пыли и возможного перехвата во время доставки на предприятие по производству корпусов карты.

#SmartCards #SmartCardProduction #SmartCardManufacturing #ChipModule #Initialization #ChipModule #SmartCardModule

Кредит: Антонио Д'Албор
