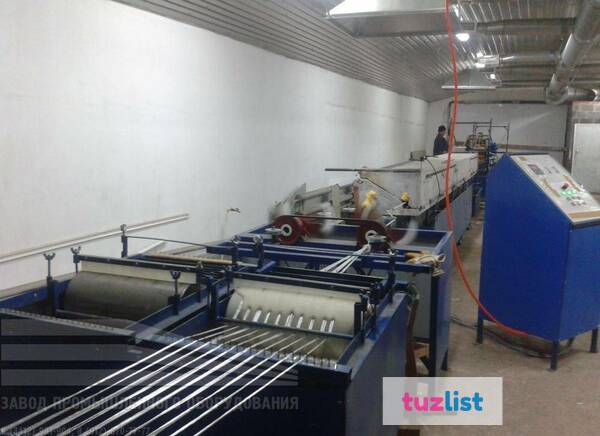

Оборудование для производства стеклопластиковой арматуры

Нам удалось в 2 раза сократить срок изготовления (1,5 — 2 месяца в зависимости от выбранной комплектации), а так же имеются следующие линии ЛИСА-1 в высокой степени готовности:

1 линия готова на продажу!
2 линии срок поставки 2 недели!
2 линии срок поставки 4 недели!

По вашему запросу вышлем пакет технической информации по композитной арматуре (проект госта, проект свода правил, стандарты проектирования, маркетинговый анализ рынка композитной арматуры и т.д.).

С 2013 года компания Машспецстрой выпускает новую усовершенствованную автоматизированную Линию Изготовления Стеклопластиковой Арматуры (ЛИСА) методом протяжки ЛИСА-1, в которой учтен опыт работ нашего оборудования на различных производствах в России и странах СНГ.

В новой линии были доработаны следующие узлы:

  • Модернизированный шпулярник с использованием современных материалов
  • конструкция ванны с подогревом для улучшения пропитки ровинга связующим из нержавеющей стали со съемным поддоном, догружным валиком
  • Усовершенствованный узел обмотчика – с функцией одновременного изготовления жгута и обмотки им стержня арматуры
  • Камера полимеризация – компактная с внутренним покрытием из нержавеющей полированной стали, с возможностью применения ИФК нагревателей (для применения различных компаундов)

Дополнительные опции — за дополнительную оплату:

  • Возможность комплектации для переработки связующих на аминных отвердителях
  • Установка подготовки и подачи связующего – два варианта подачи: ручная и автоматическая
  • Бухтователь для смотки арматуры в бухты

Характеристики технологической Линии:

Габариты линии — длина-ширина-высота (м) 17,3/2,0/1,6
Печь полимеризации, количество секций х длина (м) 4 х 1,5
Производимые диаметры (мм) 4…16
Тип связующего Ангидрид
Вид нагрева ТЭН
Тип протягивающего устройства Валковый
Количество одновременно изготавливаемых изделий 1
Производительность (м/мин)

 8 (Ø4)

 2 (Ø16)

Основные узлы Линии:

Шпулярник внутренней размотки нитей в сборе (на 60 бабин) 2 шт.
Пропиточное устройство для раздельной пропитки связующим (на 60 нитей) с подогревом ровинга 2 шт.
Устройство формирования профиля (арматуры) со встроенным механизмом скручивания нити 1 шт.
Секция туннельной печи длиной 1500мм в комплекте с опорами 4 шт.
Ванна для водяного охлаждения профиля (арматуры) длиной 2400мм (с циркуляционным насосом в сборе) 1 шт.
Стенд для протяжки профиля (арматуры), 4-х валковый (валки D200х250мм) 1 шт.
Автамотический отрезной механизм с пневматическим приводом и мерным электронным устройством (независимый стенд со шкафом управления) 1 шт.
Шкаф (на стойке) управления с контрольно — измерительной аппаратурой (оснащён разъемами для независимого подключения всех требуемых электропитания модулей) 1 шт.

Требования к производственному участку

  • Необходимая площадь для установки линии (min): 25м х 4м
  • Перепад высот на технологической площадке — не более 40 мм
  • Температурный режим не ниже +18°С
  • Местная вытяжная вентиляция — для устранения выделяемых газообразных продуктов в процессе работы.
  • Электропитание — трех фазный электрический ток напряжением 380В, 50Гц, установленная мощность — 24кВт. Средний расход линии — 12кВт/ч.
  • Система внутреннего и наружного освещения
  • Оборотная холодная вода. Средний расход одной линии — 0,2 куб.м./ч.
  • Потребление воздуха — 150 л/час
  • Оснащение системой пожаротушения

Под конкретные габариты цеха готовы видоизменить отдельные узлы линии, что позволит оптимально разместить оборудование.

Производительность по среднему диаметру арматуры 8 мм — 4200 м/сутки технологическая без нарушения технологии по полимеризации, 3750 м/сутки достигнутая производительность с учетом технологических остановок.

Время работы линии составляет 24 часа в сутки с одним техническим перерывом в один час для промывания и технического осмотра линии. Необходимое количество человек в смену на 1 линию — 2 чел.

Возможна помощь в организации поставок необъодимого сырья для производства арматуры.

Линия поставляется с документацией — паспорт, инструкция по эксплуатации. Оказываем поддержку по техническому сопровождению и в отработке производственных процессов изготовления арматуры(помощь в организации поставок необходимого сырья для производства арматуры, подбор рецептур, разработка ТУ, проведений испытаний и получения сертификата соответствия).

Предоставляем гарантийное и постгарантийное обслуживание линии.

Рекомендуемое количество линий от 3 до 10 — для создания эффективного производства, с оптимизацией расходов на обслуживание, персонал, общецеховые затраты на единицу продукции.

Технологический регламент на производство стеклопластиковой арматуры на Линии ЛИСА-1 (1 ручьевая)

Арматура Ровинг 2400 Ровинг 4800 Ровинг 9600 Ванна пропиточная Шпулярник Производи- тельность линии
Диаметр (мм) Кол-во бобин на 1 ручей Кол-во шт. на 1 ручей кол-во п.м./мин
4 9 — — 1 1 8
6 12 — — 1 1 5
8 24 — — 1 1 3
10 41 21 — 1 1 3
12 56 31 — 1 1 2,5
14 90 45 24 2/1/1 2/1/1 2,5
16 166 59 29 2/1/1
2/1/1		 2

Подробную информацию о приемуществах и применению композитной арматуры можно получить в разделе Стеклопластиковая арматура.

Чертежи оборудования

Как сделать станок для производства арматуры или станок для производства композитной сетки своими руками?

Родниковский завод промышленного оборудования поможет Вам изготовить линию для производства стеклопластиковой арматуры.

Технологи и инженера завода разработали специальную документацию. Рабочие чертежи оборудования для производства композитов.

Наши специалисты помогут Вам с вопросами сборки и пуск наладки оборудования.

Так же вы можете самые сложные и ответственные узлы приобрести у нас отдельно, а самые простые сделать самостоятельно.


Стеллажи для хранения ровинга

Стеллаж для хранения ровинга

Предназначен — для установки бобин стеклянных и базальтовых нитей ровинга

Габариты — 150х60х160

Количество установочных бобин — 60шт

Скачать чертежи

Устройство сушки и подогрева нитей ровинга

Без контактный подогрев нитей

Используется для поддержания наиболее соответствующего % влажности для производства композитов.

Габариты — 50х50х100

Потребляемая мощность — 1кВт.

Контактный подогрев нитей

Используется для поддержания наиболее соответствующего % влажности для производства композитов

Габариты — 50х50х100

Потребляемая мощность — 1кВт.

Скачать чертежи

Ванна пропитки нитей связывающей смолой

Стандартная ванна

Пропиточная ванна для пропитки нитей стекло, и базальт ровинга компаундом с современной системой отжима смолы позволит производить АСП, АБП с содержанием смолы 15%

Габариты — 120х50х100

Объём — 10, 15,25 л

Потребляемая мощность — 1кВт

Ванна с пропитывающим валом

Пропиточная ванна для пропитки нитей стекло, и базальт ровинга компаундом с современной системой отжима смолы позволит производить АСП, АБП с содержанием смолы 15%

Габариты — 120х50х100

Объём — 10, 15,25 л

Потребляемая мощность — 1кВт

Ванна с подогревом компаунда

Пропиточная ванна для пропитки нитей стекло, и базальт ровинга компаундом с современной системой отжима смолы позволит производить АСП, АБП с содержанием смолы 15%

Габариты — 120х50х100

Объём — 10, 15,25 л

Потребляемая мощность — 1кВт

Скачать чертежи

Узел формирования армопояса

Автоматический скрутки и намотки

Самый технологический сложный узел производства композитной арматуры служит для намотки спиральной навивки.

Габариты:

  1. 90х90х100
  2. 50х90х100
  3. 90х90х100

Потребляемая мощность — 1кВт

Полуавтоматический узел спиральной навивки

Самый технологический сложный узел производства композитной арматуры служит для намотки спиральной навивки.

Габариты:

  1. 90х90х100
  2. 50х90х100
  3. 90х90х100

Потребляемая мощность — 1кВт


Катушечный узел периодического профиля

Самый технологический сложный узел производства композитной арматуры служит для намотки спиральной навивки.

Габариты:

  1. 90х90х100
  2. 50х90х100
  3. 90х90х100

Потребляемая мощность — 1кВт


Скачать чертежи

Станция подготовки нити

Одно бобинчатый

Узел изготовлен в виде отдельно стоящего станка, предназначен для перемотки нитей ровинга с бобин на катушки.

Самый оптимальный вариант для формирования спиральной навивки(периодического профиля)

Габариты:

  1. 90х90х100
  2. 180х90х100

Потребляемая мощность — 1кВт

Потребление сжатого воздуха — 5 нл/мин

Двух бобинчатый

Узел изготовлен в виде отдельно стоящего станка, предназначен для перемотки нитей ровинга с бобин на катушки.

Самый оптимальный вариант для формирования спиральной навивки(периодического профиля)

Габариты:

  1. 90х90х100
  2. 180х90х100

Потребляемая мощность — 1кВт

Потребление сжатого воздуха — 5 нл/мин

Скачать чертежи

Узел посыпки песка

Узел посыпки песка

Хороший ассортимент всегда помощь бизнесу. Будь выше на ступень конкурентов это то, что позволит выделить вас из числа остальной арматуры.

Арматура с песком — слышали много, видели мало!!!

Габариты — 50х50х120

Потребляемая мощность — 0,3кВт

Скачать чертежи

Туннельная печь полимеризации

Печь металлическая не открывающаяся

Процесс отверждения композитной арматуры тонкая ступень, регулировка температуры в каждой секции просто не обходим. Мы разработали энергоэффективные печи для минимальной с/с продукции и стабильного качества АСП, АБК.

Длина — 3,6,8,9,12м.

Потребляемая мощность в двух режимах разогрев/работа

Тип нагревателя тэн/лампа

Печь открывающаяся нагревательный элемент лампа

Процесс отверждения композитной арматуры тонкая ступень, регулировка температуры в каждой секции просто не обходим. Мы разработали энергоэффективные печи для минимальной с/с продукции и стабильного качества АСП, АБК.

Длина — 3,6,8,9,12м.

Потребляемая мощность в двух режимах разогрев/работа

Тип нагревателя тэн/лампа

Скачать чертежи

Охлаждение арматуры

Ванна водяного охлаждения замкнутая

Не маловажный процесс, который влияет на арматуру прошедшая процесс полимеризации. Как правильно охладить композиты после печей чтоб не получить трещин и разрушения ствола? Мы решили эту задачу.

Габариты:

  1. 200х40х100
  2. 300х40х100

Потребляемая мощность — 0,5кВт

Устройство воздушного охлаждения композита

Не маловажный процесс, который влияет на арматуру прошедшая процесс полимеризации. Как правильно охладить композиты после печей чтоб не получить трещин и разрушения ствола? Мы решили эту задачу.

Габариты:

1) 200х40х100 2) 300х40х100

Потребляемая мощность — 0,5кВт

Скачать чертежи

Тянущее устройство

Валковое тянущее устройство

Минимальный износ резины? Как снизить затраты на РТИ? Завод опробовал все варианты и расскажет, как и что работает и что тянет. Мы делаем валкового типа, транспортёры рёменного и гусеничного типа.

Габариты:

  1. 800х50х900
  2. 100х40х120
  3. 130х45х120

Потребляемая мощность — до 2кВт

Транспортёр ремённого типа

Минимальный износ резины? Как снизить затраты на РТИ? Завод опробовал все варианты и расскажет, как и что работает и что тянет. Мы делаем валкового типа, транспортёры рёменного и гусеничного типа.

Габариты:

  1. 800х50х900
  2. 100х40х120
  3. 130х45х120

Потребляемая мощность — до 2кВт

Транспортёр гусеничного типа

Минимальный износ резины? Как снизить затраты на РТИ? Завод опробовал все варианты и расскажет, как и что работает и что тянет. Мы делаем валкового типа, транспортёры рёменного и гусеничного типа.

Габариты:

  1. 800х50х900
  2. 100х40х120
  3. 130х45х120

Потребляемая мощность — до 2кВт

Скачать чертежи

Узел резки

Автоматический безостановочный

Узел счёта и автоматического реза на за программируемый размер. Узел работает в автоматическом режиме при необходимости, возможно, использовать ручной режим для выреза брака.

Габариты:

  1. 90х40х800
  2. 80х40х800

Потребляемая мощность — 1кВт.

Потребление сжатого воздуха — 1нл/мин (за один цикл)

Автоматический остановочный на 2-3сек

Узел счёта и автоматического реза на за программируемый размер. Узел работает в автоматическом режиме при необходимости, возможно, использовать ручной режим для выреза брака.

Габариты:

  1. 90х40х800
  2. 80х40х800

Потребляемая мощность — 1кВт.

Потребление сжатого воздуха — 1нл/мин (за один цикл)

Скачать чертежи

Бухтонамотчик

Бухтонамотчик

Самый основной узел при намотке бух. Бухты матрёшки в одной стопе арматуры высотой 2м 10км арматуры легко, если есть хороший бухт намотчик.

Габариты — 1500х100х150

Потребляемая мощность — 1кВт.

Скачать чертежи

Оборудование для производства арматуры | Строй легко

Самым перспективным направлением на данное время, является рынок строительных материалов. Его рост повышается с каждым годом на 20%. Но, эта характеристика наблюдается не только с количественной, но и с качественной стороны. А также внедрение в строительный процесс новых технологий сказывается на развитии его перспектив.

Арматура является, достаточно востребованным строительным материалом со сравнительно широкой областью применения. Её спрос повышается каждый год. Существуют различные виды арматуры. Для эффективного производства данного строительного материала, необходимо современное оборудование для производства арматуры http://promsait.com/oborudovanie-dlya-proizvodstva-armatury.html . Достаточно востребованной является в настоящее время композиционная арматура. Этот материал производится из композитных материалов. Эти материалы образованы из базальтовых волокон и стеклоровинга, их скрепляют полимерные связующие. Другими словами такую арматуру называют неметаллической или стеклопластиковой. На сегодняшний день традиционную стальную арматуру сменяют новые технологии — изделия из композитных компонентов.

С помощью специальной технологической линии возможна организация производства этого материала любого типа армирующего волокна: углеродного, базальтового, стеклянного. От 3-х до 24-х мм диаметром, от 2-х до 9-ти м в минуту.
Специальная установка состоит из узлов:

  1. стойки готовой продукции;
  2. стеллажа для катушек;
  3. узла резки;
  4. узла охлаждения;
  5. сенсорного пульта управления;
  6. узла намотки для рельефообразующего профиля;
  7. печи спекания;
  8. ванны пропитки;
  9. узла сушки;
  10. узла скручивания.

В комплекте линии имеются также фильеры для образования форм. Данное оборудование для производства строительных материалов http://promsait.com/oborudovanie-dlya-proizvodstva-stroitelnyh-materialov-ii/ имеет: высокий уровень степень автоматизации; высокую производительность; простоту в обслуживании; быстрый переход диаметров; сравнительно малую цену; небольшой срок окупаемости. В связи с чем оно отвечает всем критериям как приемлемое оборудование для среднего бизнеса http://promsait. com/ .

Организуя, производство композиционной арматуры, рекомендуется установка линий парами. Монтаж производится сразу двух линий параллельно. При этом обеспечиваются такие преимущества:

  • оптимально расположение узлов даёт наибольшую эффективность в использовании площади для производства;
  • при эксплуатации требуются минимальные усилия операторов;
  • возможность создания единой вентиляционной системы;
  • одновременная эксплуатация даёт повышенную производительность;
  • возможно, выпускать изделия с большим диаметром на одной линии и с маленьким диаметром на другой, то есть стеклопластиковую арматуру на одной, а базальтопластиковую на другой линии;
  • можно проводить профилактику или испытания, не останавливая производственный процесс.

Источник:

neagent.org.ua

20.06.2017

Характеристики некоторых строительных материалов и способы их производства

Из всего разнообразия строительных материалов, первое, что вспоминается в разговоре о них это кирпич. Но есть еще и пеноблоки, шлакоблоки, тротуарная плитка, брусчатка и т.д.

Читать далее

Ни одной прямой линии на протекторе: такие зимние всепогодные шины делают в компании Goodyear

Знаменитая американская компания Goodyear Tire & Rubber Company, во второй половине XX века массово производившая колёса для спортивных трековых автогонок, в новом столетии решила сосредоточить

Читать далее

Стеклопластиковая арматура в современном строительстве и технология производства

В нашей стране, как и в других странах СНГ большим спросом пользуются новейшие технологии, которые на Западе уже имеют свою нишу.

Читать далее

Технологии и особенности производства сухих строительных смесей

При возведении зданий и сооружений затраты на отделочные работы составляют 40% от общего объема. Поэтому так важно использование высококачественных строительных материалов.

Читать далее

Разновидности материалов для производства мебели

Производство индивидуальной мебели необходимо для создания уютного, современного интерьера, соответствующего пожеланиям и фантазии хозяев дома.

Читать далее

Выбор материалов для производства баннеров

Сегодня мы поговорим о том, как выбрать оптимальный материал для производства баннера. Но в первую очередь давайте попробуем разобраться в основных понятиях и определениях.

Читать далее

Изделия из стекла – тонкости производства

Стекло – хрупкий, но очень прочный материал, изделия из него активно используются и в строительстве, и в изготовлении мебели, и для декора. Но мало кто знает тонкости создания стекла.

Читать далее

Производство современных строительных материалов

В настоящее время научный прогресс и инновационные технологии из года в год стабильно увеличивают рост и объемы производства строительных материалов. Такое постоянство обусловлено растущим спросом на возможность реализовать все творческие решения и желания современного дизайна при строительстве зданий любой сложности.

Читать далее

Оборудование для производства композитной арматуры

Перейти к содержимому

Оборудование для производства композитной арматуры как идея для бизнеса

Примеры готовых объектов

В стоимость технологической линии входят:

  • стоимость изготовления самого оборудования;
  • доставка и монтаж по месту назначения;
  • пусконаладочные работы;
  • выверка рецептуры;
  • обучение обслуживающего персонала.

Композитная арматура – сравнительно новый строительный материал с замечательными експлуатационными характеристиками, который находит все более широкое применение в технологиях жилищного (мало- и многоэтажного) и промышленного строительства.

Преимущество бизнеса по производству композитной арматуры:
— востребованность товарного продукта на рынке;
— сравнительно небольшие вложения;
— простота производственного процесса;
— низкие траты на расходные и сырьевые материалы;
— небольшое количество разрешительных документов и не сложные в выполнении требования для их получения;
— простая система налогообложения и невысокий уровень налогового давления на малый бизнес в сфере производства;
— отсутствие необходимости в больших помещениях для размещения линии, создания складов для сырья и готовой продукции;
— сравнительно высокий уровень цен на композитную арматуру, обусловленный популярностью ее применения в различных видах хозяйственной деятельности;
— низкие трудозатраты на производство. Для обслуживания линии достаточно 2 человек.

Отправте нам заявку и мы предоставим полную консультацию.

Пожалуйста, включите JavaScript в вашем браузере для заполнения данной формы.

Имя отправителя

Телефон *

Email *

Заданный вопрос *

Phone

Состав производственного комплекса:

Приобретая подобное оборудование нужно не забыть заказать комплекты технической и технологической документации. Кроме этого, важно чтобы монтажные и пусконаладочные работы выполняли специалисты, желательно, если есть такая возможность, сотрудники компании-продавца. Они же должны будут осуществить обучение персонала и учесть при установке нюансы и особенности территории или объекта.

1. Кассета-стеллаж для катушек ровинга.

2. Камера предварительной просушки ровинга.

3. Протяжная машина, с натяжительным механизмом.

4.
Узел намотчика, для формирования волоконной основы арматурного стержня.

5.Узел перераспределения потоков.

5.Узел перераспределения потоков.

7. Туннельная полимеризационная печь.

8. Охлаждающие ванны.

9. Автоматический учетчик продукции.

10. Узел автоматической резки.

11. Намотчик бобин (бухт).

12. Электротехнический пульт управления линией.

Достоинства этого оборудования

1. Небольшие габариты оборудования, не требующие огромных площадей для размещения, малое количество обслуживающего персонала.

2. Себестоимость производства композитной арматуры в среднем на 30 % ниже, чем металлической.

3. Небольшое производство является достаточно гибким, что позволяет быстро подстраиваться к требованиям покупателя.

4. Быстрая окупаемость, обусловленная востребованностью арматуры на рынке, низкими вложениями и требованиями, а также текущими производственными затратами, особенно при условии наличия долгосрочных контрактов с клиентами.

5. Простота в управлении.

6.Высокий уровень безопасности эксплуатации.

Изготовливаем и реализует полностью комплектные технологические линии по производству композитной арматуры, со следующими характеристиками:

  • энергопотребление – до 1,5 кВт, подключение – промышленная электросеть 380V.;
  • минимальные габариты производственного помещения: длина – не менее 40 м, ширина – от 3 м, высота по потолку – не менее 3 м;
  • рабочая температура в помещении – не ниже +15 град. С;
  • выпускаемая продукция: стеклопластиковая и базальтопластиковая строительная арматура, с диаметром прутьев от 3мм до 30мм;
  • производительность: два арматурных прута одновременно, от 2 до 20 погонных метров в минуту (в зависимости от диаметра), до 10 000 метров за смену;
  • оборудование позволяет профилировать арматурный прут спиральной завивкой, выполнять поверхностную обсыпку кварцевым песком;
  • количество рабочих для обслуживания – 2 чел.

Оборудование для производства композитной арматуры

Популярное

Такая разновидность строительного материала, как арматура, необходима в большинстве строительных процессов. Отсюда ее устойчивая популярность у потребителей и стабильное производство у изготовителей. Различают два основных вида продукции: металлическую и композитную.

В этой статье речь пойдет о неметаллической арматуре – мало распространенном виде строительных материалов. Как происходит процесс изготовления, какие нужны виды сырья? Какое оборудование для производства композитной арматуры необходимо задействовать? Ответить на все эти вопросы попробуем вместе.

Причина низкой популярности

Неметаллическая арматура – это новый продукт на отечественном рынке, хотя во всем мире он уже давно получил большое распространение. Основной причиной пониженного спроса является высокая цена выпускаемой продукции. Для организации успешного бизнеса нужна дорогостоящая линия по производству композитной арматуры и недешевое сырье.

Ведущие мировые разработчики не прекращают попыток по усовершенствованию технологии с целью снижения затрат на производство неметаллических изделий. Вполне вероятно, что в ближайшем будущем ситуация изменится в лучшую сторону, и российский рынок получит практичный и дешевый строительный материал.

Что нужно для выпуска конкурентоспособного продукта

Технологический процесс производства арматуры из полимерного материала существенно отличается от традиционных металлических прутьев. Для его успешной реализации необходимо наличие и четкое взаимодействие трех составляющих:

  • бесперебойные поставки качественного и дешевого сырья;
  • производственные цеха с достаточной площадью, соответствующей санитарным и техническим нормам;
  • качественные станки для производства композитной арматуры, отвечающие всем технологическим требованиям.

Особое значение придается именно линейному оборудованию. От его комплектации и отлаженности работы зависит объем выпускаемой продукции, уровень технических характеристик, а в конечном итоге — стоимость готовой продукции.

Этапы работы конвейерной линии

Пластиковая арматура представляет собой неметаллический стержень со спиральными ребрами. Он состоит из стеклянных, углеродных или базальтовых волокон, скрепленных между собой быстросохнущими синтетическими смолами.

В качестве соединительного элемента выступают кремнийорганические, фенолоальдегидные или эпоксидные смолы. С целью повышения износостойкости и улучшения антикоррозийных свойств арматуры материала могут применяться эпоксифенольные полимеры.

Технологический процесс можно разделить на несколько участков, на каждом из которых задействованы определенные комплексы или агрегаты. Линия для производства композитной арматуры начинается с подачи ровинга (стекловолокна) через устройство прогрева в специально оборудованную ванну. Здесь подсушенные нити пропитываются связующим веществом и пропускаются через отжимное устройство.

С помощью обмотчика формируется стержневой профиль, вокруг которого накручивается нить, образующая рельеф. При поступлении в термическую камеру происходит полимеризация стержня. На выходе готовая арматура сушится, охлаждается, после чего обрезается или наматывается на барабан.

Состав линейного оборудования

Автоматизированный технологический конвейер не представляет большой сложности в обслуживании. Для контроля на нем всех процессов достаточно двух человек. Линейное оборудование для производства композитной арматуры включает в свой состав следующие агрегаты:

  • тянущее устройство;
  • станок для разматывания нитей ровинга;
  • устройство для пропитки нитей и волокон смолой;
  • приспособление, формирующее профиль и скручивание нити;
  • ванна пропиточная;
  • камера термической полимеризации;
  • охлаждающее устройство;
  • барабан для намотки или обрезной круг.

Покупаем станки

Для того чтобы при становлении бизнеса уменьшить первоначальные расходы, можно купить оборудование для производства композитной арматуры, уже побывавшее в употреблении. В этом случае очень важно с самого начала правильно произвести монтаж и наладку работы линии. Кроме того, ко всем узлам и агрегатам должны применяться регулярные методы профилактики. Для обеспечения бесперебойной работы производственного конвейера нельзя допускать нарушений технологии.

Наладив стабильный выпуск композитной арматуры и освоив рынки сбыта, можно подумать о покупке следующей линии. К выбору нового оборудования следует подходить внимательно. Тщательно изучив все предложения, предпочтение стоит отдавать тем производителям, которые зарекомендовали себя на рынке строительного оборудования только с положительной стороны.

Несовершенство первичной технологии и высокая стоимость сырья долгое время не давали возможности инновационному продукту достойно конкурировать со стальной арматурой. Сегодняшняя ситуация внушает надежду на скорый перелом. Усовершенствованная технология и снижение стоимости на сырье могут сделать композитную арматуру не только доступной, но и более выгодной. Это особенно актуально в связи с постоянным ростом цен на металлоизделия.


  • 0
  • Оборудование для производства

Поделиться:

Читайте также

  • Оборудование для производства стеклопластиковой арматуры и процесс её изготовления
  • Оборудование для производства синтепона: путь к реализации бизнес-идеи для предпринимательства
  • Качественное оборудование для производства сварной сетки — залог высокой конкурентоспособности предприятия
  • Литьевой мрамор: технология и производство
  • Оборудование для производства строп: принципы изготовления и особенности комплектации линии
  • Изготовление фасадных кассет. Оборудование для производства фасадных кассет
  • Оборудование для производства алюминиевых конструкций: особенности выбора и технология процесса

Оборудование для изготовления стеклопластиковой арматуры

Применяемое оборудование

Арматуры из стеклопластика в настоящее время начали полноценно заменять стальные аналоги. Такие процессы объясняются более низкой рыночной ценой на стеклопластик, и возможность его легкой установки (в отличие от стального аналога данный материал не нуждается в сварочных работах при монтаже). Спецоборудование для изготовления стержней из стеклопластика имеет единый линейный вид с автоматизированными отдельными участками.

Изготовление стержней из стеклопластика в коммерческих целях

Строительство завсегда было и будет выгодным коммерческим течением. Это очень прибыльное предпринимательство, в особенности, когда появляются новейшие качественные материалы для строительства. На сегодняшний день новым и востребованным материалом является арматура из стекловолокна. Прерогатива этой бизнес идеи очевидна:

Производственное оснащение композитной арматуры требует намного меньше вложений, чем изготовление таких же аналогов из стали. В его составе числится меньшее количество металлических деталей, имеет относительно небольшие размеры и не нуждается в обслуживании большим количеством работников. Для того чтобы осуществить выпуск продукции нужно все лишь 2-3 человека для выполнения технических работ. Все эти критерии в значительной мере снижают себестоимость аппаратуры;

Рыночная стоимость данной продукции значительно ниже стальной, но ее показатели прочности ничем не уступают (некоторые эксплуатационные признаки даже превосходят стальной материал). Для больших строительных компаний такие соотношения в цене позволяют экономить большие деньги;

Для транспортировки не нужно использовать большие грузовые машины. А беря во внимание, что поставка АСП осуществляется в бухтах, то такую численность вполне возможно перевозить в багажном отделении автомобиля;

Основными закупщиками есть приватные застройщики, небольшие строительные организации, магазины строительных материалов и крупные компании по постройкам. Этот широкодоступный диапазон потребителей позволяет создавать стабильное производство на базе развивающегося предприятия, с перспективой роста производственной базы за счет заключения договоров на длительные сроки с крупными потребительными компаниями.

Технологичный алгоритм

Главным сырьем, которое берется за основу изготовления арматуры из стеклопластика, является стеклоровинг. Он изготавливается способом расплавки алюмоборосиликатного стекла с дальнейшим вытягиванием его в ниточный вид плотностью от 10 до 20 микрон. Нити пропитывают замасливателем и собирают в пучки. Именно эти пучки и имеют название стеклоровинг. Кроме ровинга в изготовлении прутка берут участие еще масса вспомогательных веществ.

Технологический процесс изготовления арматуры из стеклопластика имеет такие этапы:





  • Нити ровинга со спецустройства перемещаются на механизм натяжки и размещаются там, в определенном регламенте;

  • Затем наступает этап сушки и ориентировочное подогревание с помощью горячей воздушной среды;

  • Просушенный материал внедряют в емкость для пропитки;

  • Из предыдущей ёмкости детали протягиваются сквозь фильеры. Таким образом, будущая арматура приобретает необходимый диаметр;

  • Далее начинается обмотка формовочным стержнем. Плотность навивки определяется типом будущего изделия. Утолщенную обмотку создают для классического изделия, тонкую – при изготовлении с участием песчаной посыпки;

  • Уже обмотанная продукция продвигается по туннельной печи. В начале входа в туннель монтируется узел, который распределяет по изделию песок. При ненадобности посыпки данный отсек пустует. Туннельная печь нужна для ускорения полимеризации пропиточных смол;

  • Горячий жгут перераспределяется в емкость охлаждения, где под воздействием проточной воды он остывает;

  • Непрерывный прут проходит по механизму протяжения на конце, которого размещено устройство нарезающее материал по заданной длине.



Нагревательные элементы для производственного ооборудования

При расплаве материала, для формирования нитей арматуры, используется нагреватели контактного типа — промышленные ТЭНы, которых существует большое количество типов, каждый из которых используется на определенном участке. Производственные нагреватели производятся под заказ, в размер и мощностью необходимой заказчику.

Для просушки нитей арматуры рекомендовано использовать ТЭНы электрические для нагрева воздуха. Интмакс предлагает трубчатые ТЭНы разной формы и длины. В качестве дополнительного бесконтактного нагрева так используются инфракрасные керамические нагреватели.

Равномерный нагрев заготовочного материала обеспечит выпуск качественного продукта. Производство стеклопалстиковой арматуры — это сложный процесс, состоящий из нескольких этапов.





Организационные действия для осуществления производственной базы

В начале воплощения производства необходимо подготовить технические помещения и приобрести необходимое оборудование.

Характеристики помещения для работ с композиционной арматурой из стеклянных волокон

Изготовление данных материалов не требует большой площади. Требования есть только к длине выделенной территории, которая не должна быть меньше двадцати двух метров. А вот ширина значения не имеет, ведь параметры оборудования в ширину не занимают более метра.

Расходуемая мощность в период запуска комплекта оборудования потребляет близко 12 кВт. В период непосредственного рабочего режима нужно лишь 4кВт.

Линии для выпуска арматуры из стеклопластикового материала обязательно  оснащаются хорошей системой проветривания. Следовательно, нужно создать подачу обновления воздуха. Приточная вентиляционная система может быть созданной штучно либо в естественном порядке. Комплекс вытяжки подсоединяют к печи туннельного типа.

Станции для изготовления арматур из стеклопластика



  • Шпулярник;

  • Натяжной агрегат с нагревающим узлом и емкостью для пропиток;

  • Обмоточное устройство;

  • Инсталляция, выделяющая песчаные посыпки;

  • Нагревающая печь-туннель;

  • Охладительное устройство;

  • Механизм для прижима с наличием привода;

  • Отрезное автоматустройство.



Оборудования для выпуска арматуры из пластика не имеют недостатков. Большая часть из предлагаемых линий имеют отношение к большому производству и являются очень дорогими, поэтому в малом бизнесе не вызывают интереса. Но, в выпуске есть и малопроизводительные агрегаты, которые отлично справляются с небольшими по численности изготавливаемыми изделиями.

Производственное оборудование и фитинги Применение

Mott поставляет лучшие в отрасли решения для различных рынков и отраслей. Наши высокопроизводительные фильтры и устройства для контроля жидкости легко настраиваются, поэтому, если вы не найдете то, что ищете, мы можем сотрудничать с вами для разработки и производства уникального продукта.

  • Просмотреть все
  • Аэрокосмическая промышленность и оборона
  • Альтернативная энергетика
  • Analytical Chemistry
  • com/applications/automotive-transportation/»> Automotive & Transportation
  • BioPocessing
  • Диагностика
  • Food & Beverage
  • Промышленная автоматизация и контроль процессов
  • Microkring Relocringing Enference, Fittings & Tooling
  • .

Обслуживание клиентов

CountryUnited StatesCanada——AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua and BarbudaArgentinaArmeniaArmeniaArubaAustraliaAustriaAzerbaijanAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBosnia and HerzegovinaBotswanaBouvet Island (Bouvetoya)BrazilBritish Indian Ocean Territory (Chagos Archipelago)British Virgin IslandsBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongoCongoCook IslandsCosta RicaCote d’IvoireCroatiaCubaCuraçaoCyprusCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (Мальвинские острова)Фарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские южные территорииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинеяГвинея-БиссауГайанаХайт iHeard Island and McDonald IslandsHoly See (Vatican City State)HondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKazakhstanKenyaKiribatiKoreaKoreaKuwaitKyrgyz RepublicLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian TerritoryPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint BarthelemySaint HelenaSaint Kitts and NevisSaint LuciaSaint MartinSaint Pierre and MiquelonSaint Vincent and the GrenadinesSamoaSan MarinoSao Tome и П rincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Maarten (Netherlands)Slovakia (Slovak Republic)SloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia & S. Sandwich IslandsSpainSri LankaSudanSurinameSvalbard & Jan Mayen IslandsSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzaniaThailandTimor-LesteTogoTokelauTongaTrinidad and TobagoTunisiaTurkeyTurkeyTurkmenistanTurks and Caicos IslandsTuvaluU.S. Виргинские островаСША Малые отдаленные островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияУругвайУзбекистанВануатуВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Позвоните нам по телефону 860.747.6333 или отправьте форму запроса информации, и кто-то свяжется с вами в течение 48 часов.

Получить предложение

Интерес к продуктуТехнологические фильтры, модули и элементыПродукты сверхвысокой чистотыФильтры в сборе и пористые компонентыФритта в сборе и лабораторные фильтрыОграничители потокаРазбрызгивателиГазодиффузияПламегасителиФитили3D-печатные продуктыСмешиваниеТепловой менеджментФлюидизаторы и демпферы

MarketAerospace & DefenseAlternative EnergyAnalytical ChemistryAutomotive & TransportationBioprocessingDiagnosticsFood & BeverageIndustrial Automation & Process ControlManufacturing Equipment, Fittings & ToolingMedical DeviceMicroelectronicsRefining & PetrochemicalSpecialty Chemicals

CountryUnited StatesCanada——AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua and BarbudaArgentinaArmeniaArmeniaArubaAustraliaAustriaAzerbaijanAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBosnia and HerzegovinaBotswanaBouvet Island (Bouvetoya)BrazilBritish Indian Ocean Territory (Chagos Archipelago)British Виргинские островаБруней-ДаруссаламБолгарияБуркина-ФасоБурундиКамбоджаКамерунКабо-ВердеКаймановы островаЦентральноафриканская РеспубликаЧадЧилиКитайОстров РождестваКокосовые острова (Килинг)КолумбияКоморские островаКонгоКонгоОстрова КукаКоста-РикаКот-д’ИвуарХорватияКубаКюрасаоКипрЧехияДанияДжибутиДоминикаДоминиканская РеспубликаЭкуа dorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (Malvinas)Faroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard Island and McDonald IslandsHoly See (Vatican City State)HondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKazakhstanKenyaKiribatiKoreaKoreaKuwaitKyrgyz RepublicLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian Terr itoryPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint BarthelemySaint HelenaSaint Kitts and NevisSaint LuciaSaint MartinSaint Pierre and MiquelonSaint Vincent and the GrenadinesSamoaSan MarinoSao Tome and PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Maarten (Netherlands)Slovakia (Slovak Republic)SloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia & S. Sandwich IslandsSpainSri LankaSudanSurinameSvalbard & Jan Mayen IslandsSwazilandSwedenSwitzerlandSyrian Arab РеспубликаТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурцияТурцияТуркменистанОстрова Теркс и КайкосТувалуСША. Виргинские островаСША Малые отдаленные островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияУругвайУзбекистанВануатуВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

У меня есть чертежи или другие документы со спецификациями, которые я могу указать.

Спросите инженера

Интерес к продуктуТехнологические фильтры, блоки и элементыПродукты сверхвысокой чистотыФильтры в сборе и пористые компонентыФритта в сборе и лабораторные фильтрыОграничители потокаРазбрызгивателиГазодиффузияПламегасителиФитили3D-печатные продуктыСмешиваниеТепловой менеджментФлюидизаторы и демпферы

MarketAerospace & DefenseAlternative EnergyAnalytical ChemistryAutomotive & TransportationBioprocessingDiagnosticsFood & BeverageIndustrial Automation & Process ControlManufacturing Equipment, Fittings & ToolingMedical DeviceMicroelectronicsRefining & PetrochemicalSpecialty Chemicals

CountryUnited StatesCanada——AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua and BarbudaArgentinaArmeniaArmeniaArubaAustraliaAustriaAzerbaijanAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBosnia and HerzegovinaBotswanaBouvet Island (Bouvetoya)BrazilBritish Indian Ocean Territory (Chagos Archipelago)British Виргинские островаБруней-ДаруссаламБолгарияБуркина-ФасоБурундиКамбоджаКамерунКабо-ВердеКаймановы островаЦентральноафриканская РеспубликаЧадЧилиКитайОстров РождестваКокосовые острова (Килинг)КолумбияКоморские островаКонгоКонгоОстрова КукаКоста-РикаКот-д’ИвуарХорватияКубаКюрасаоКипрЧехияДанияДжибутиДоминикаДоминиканская РеспубликаЭкуа dorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (Malvinas)Faroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard Island and McDonald IslandsHoly See (Vatican City State)HondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKazakhstanKenyaKiribatiKoreaKoreaKuwaitKyrgyz RepublicLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian Terr itoryPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint BarthelemySaint HelenaSaint Kitts and NevisSaint LuciaSaint MartinSaint Pierre and MiquelonSaint Vincent and the GrenadinesSamoaSan MarinoSao Tome and PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Maarten (Netherlands)Slovakia (Slovak Republic)SloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia & S. Sandwich IslandsSpainSri LankaSudanSurinameSvalbard & Jan Mayen IslandsSwazilandSwedenSwitzerlandSyrian Arab РеспубликаТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурцияТурцияТуркменистанОстрова Теркс и КайкосТувалуСША. Виргинские островаСША Малые отдаленные островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияУругвайУзбекистанВануатуВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

У меня есть чертежи или другие документы со спецификациями, которые я могу указать.

Введите свои данные для круглосуточного доступа к загрузкам в формате PDF или создайте учетную запись My Mott.

или
Войдите или создайте учетную запись My Mott для неограниченного доступа.

Производство. Фитинги. Снятие фаски с большого отвода трубы для подготовки его к стыковой сварке. Подобные отводы для использования в армейском снаряжении изготавливаются путем гибки прямых труб на большом заводе на Среднем Западе.

Туб Терн Инкорпорейтед [ промежуточная рулонная пленка ]

Об этом изделии

Заголовок

  • Производство. Фитинги. Снятие фаски с большого отвода трубы для подготовки его к стыковой сварке. Подобные отводы для использования в армейском снаряжении изготавливаются путем гибки прямых труб на большом заводе на Среднем Западе. Туб Терн Инкорпорейтед

Имена участников

  • Палмер, Альфред Т., фотограф
  • Соединенные Штаты. Управление по чрезвычайным ситуациям.

Создано/опубликовано

  • 1942 янв.

Тематические заголовки

  • — США—Кентукки—Джефферсон-Каунти—Луисвилл

Заголовки

  • Негативы защитной пленки.

Жанр

  • Негативы защитной пленки

Заметки

  • — Фактический размер негатива C (примерно 4 x 5 дюймов).
  • — Название и другая информация с карты подписи.
  • — Передача; Соединенные Штаты. Управление военной информации. Зарубежный фотоотдел. Вашингтонский дивизион; 1944 год.
  • — Более подробная информация о коллекции FSA/OWI доступна по адресу http://hdl.loc.gov/loc.pnp/pp.fsaowi.
  • — Копия пленки на рулоне SIS 31, кадр 326.

Середина

  • 1 отрицательный: безопасность; 4 х 5 дюймов или меньше.

Номер телефона/физическое местоположение

  • LC-USE6-D-004409 [P&P] LOT 2052 (соответствующая фотопечать)

Исходная коллекция

  • Администрация безопасности фермы – Коллекция фотографий Управления военной информации (Библиотека Конгресса)

Репозиторий

  • Отдел эстампов и фотографий Библиотеки Конгресса Вашингтон, округ Колумбия, 20540, США http://hdl. loc.gov/loc.pnp/pp.print

Цифровой идентификатор

  • ФСА 8b03148 //hdl.loc.gov/loc.pnp/fsa.8b03148

Контрольный номер Библиотеки Конгресса

  • 2017692149

Репродукционный номер

  • LC-USE6-D-004409 (черно-белая пленка, отрицательная)

Онлайн формат

  • изображение

Постоянная ссылка LCCN

  • https://lccn. loc.gov/2017692149

Дополнительные форматы метаданных

  • MARCXML-запись
  • МОДС Запись
  • Дублинская основная запись

Часть

  • Лот 2052 (27)
  • Администрация безопасности фермы/Управление войны Информация Черно-белые негативы (170 737)
  • Американская память (513 427)
  • Отдел эстампов и фотографий (1 022 697)
  • Онлайн-каталог Библиотеки Конгресса (1 331 479)

Права и доступ

Содержимое черно-белых негативов информации Администрации безопасности ферм/Военного управления Библиотеки Конгресса является общественным достоянием и может свободно использоваться и повторно использоваться.

Кредитная линия: Библиотека Конгресса, Отдел эстампов и фотографий, Администрация безопасности ферм/Военное управление Информация, черно-белые негативы.

Для получения информации о воспроизведении, публикации и цитировании материалов из этой коллекции, а также о доступе к исходным материалам см.: Информация Управления безопасности ферм США/Военного управления. Черно-белые фотографии. Информация о правах и ограничениях.

Подробнее об авторских правах и других ограничениях

Для получения рекомендаций по составлению полных ссылок обратитесь к Citing Primary Sources.

  • Консультация по правам : Видеть Страница информации о правах и ограничениях
  • Репродукция номер : LC-USE6-D-004409 (черно-белая пленка, отрицательная)
  • Номер телефона : LC-USE6-D-004409[P&P] LOT 2052 (соответствующая фотопечать)
  • Информация о доступе : —

Получение копий

Если отображается изображение, вы можете загрузить его самостоятельно. (Некоторые изображения отображаются только в виде эскизов за пределами Библиотеке Конгресса из соображений прав, но у вас есть доступ к изображениям большего размера на сайт.)

Кроме того, вы можете приобрести копии различных типов через Услуги тиражирования Библиотеки Конгресса.

  1. Если отображается цифровое изображение: Качество цифрового изображения частично зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность. Если поле «Репродукционный номер» выше включает репродукционный номер, начинающийся с LC-DIG…, то есть цифровое изображение, которое было сделано непосредственно с оригинала и имеет достаточное разрешение для большинства целей публикации.
  2. Если есть информация, указанная в поле Номер репродукции выше: Вы можете использовать репродукционный номер для покупки копии в Duplication Services. Это будет сделано из источника, указанного в скобках после номера.

    Если в списке указаны только черно-белые («ч/б») источники и вам нужна копия, показывающая цвета или оттенка (при условии, что они есть у оригинала), обычно можно приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, включая каталог запись («Об этом элементе») с вашим запросом.

  3. Если в поле Номер репродукции выше нет информации: Как правило, вы можете приобрести качественную копию через Duplication Services. Назовите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.

Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.

Доступ к оригиналам

Выполните следующие действия, чтобы определить, нужно ли заполнять бланк вызова в разделе «Печать». и читальный зал фотографий, чтобы просмотреть исходные предметы. В некоторых случаях используется суррогатное изображение (замещающее изображение). доступны, часто в виде цифрового изображения, копии или микрофильма.

  1. Элемент оцифрован? (Эскиз (маленькое) изображение будет видно слева.)

    • Да, предмет оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть просматривать в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых случаях доступны только эскизы (маленьких) изображений, когда вы находитесь вне Библиотеки Конгресс, потому что права на предмет ограничены или не были оценены на предмет прав ограничения.
      В качестве меры по сохранению мы обычно не обслуживаем оригинальный товар, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой библиотекарь. (Иногда оригинал просто слишком хрупок, чтобы служить. Например, стекло и пленочные фотонегативы особенно подвержены повреждениям. Их также легче увидеть онлайн, где они представлены в виде положительных изображений.)
    • Нет, элемент не оцифрован. Перейдите к #2.

  2. Указывает ли вышеприведенные поля Access Advisory или Call Number, что существует нецифровой суррогат, например, микрофильмы или копии?

    • Да, другой суррогат существует. Справочный персонал может направить вас к этому суррогат.
    • Нет, другого суррогата не существует. Перейдите к #3.
  3. Если вы не видите уменьшенное изображение или ссылку на другой суррогат, пожалуйста, заполните бланк вызова в читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют назначения на более позднее время в тот же день или в будущем. Справочный персонал может проконсультировать вас как по заполнению бланка заказа, так и по срокам подачи товара.

Чтобы связаться со справочным персоналом в читальном зале эстампов и фотографий, воспользуйтесь нашим Спросите библиотекаря или позвоните в читальный зал между 8:30 и 5:00 по номеру 202-707-6394 и нажмите 3.

Процитировать этот товар

Цитаты генерируются автоматически из библиографических данных, как для удобства и может быть неполным или точным.

Стиль цитирования в Чикаго:

Управление по чрезвычайным ситуациям США, Палмер, Альфред Т. , фотограф. Производство. Фитинги. Снятие фаски с большого отвода трубы для подготовки его к стыковой сварке. Подобные отводы для использования в армейском снаряжении изготавливаются путем гибки прямых труб на большом заводе на Среднем Западе. Туб Терн Инкорпорейтед . Округ Джефферсон, США, Луисвилл, Кентукки, 1942 г. Январская фотография. https://www.loc.gov/item/2017692149/.

Стиль цитирования APA:

Управление по чрезвычайным ситуациям США, Палмер, А. Т., фотограф. (1942) Производство. Фитинги. Снятие фаски с большого отвода трубы для подготовки его к стыковой сварке. Подобные отводы для использования в армейском снаряжении изготавливаются путем гибки прямых труб на большом заводе на Среднем Западе. Туб Терн Инкорпорейтед . Округ Джефферсон, США, Луисвилл, Кентукки, 1942 г. Январь [Фотография] Получено из Библиотеки Конгресса, https://www.loc.gov/item/2017692149/.

Стиль цитирования MLA:

Управление по чрезвычайным ситуациям США, фотограф Палмер, Альфред Т. Производство. Фитинги. Снятие фаски с большого отвода трубы для подготовки его к стыковой сварке. Подобные отводы для использования в армейском снаряжении изготавливаются путем гибки прямых труб на большом заводе на Среднем Западе. Туб Терн Инкорпорейтед . Ян. Фотография. Получено из Библиотеки Конгресса, .

Санитарная арматура On Sterling Process Equipment and Services, Inc.

B2CMP Санитарные фитинги Tri-Clamp® отсутствуют Санитарно-гигиенический тройной зажим, колено 90 градусов № 7
2ФМП-14 Санитарные фитинги Tri-Clamp® отсутствуют N/A Санитарный тройной хомут x наружное скошенное седло, колено 90 градусов № 7
2ФМП-15 Санитарные фитинги Tri-Clamp® отсутствуют N/A Санитарный Tri Clamp x Женское скошенное седло Колено 90 градусов # 7
2ЦМП-31МП Санитарные фитинги Tri-Clamp® отсутствуют N/A Санитарный тройной зажим, уменьшающий колено 90 градусов № 7
Б2КМП Санитарные фитинги Tri-Clamp® отсутствуют N/A Санитарный тройной хомут, колено 45 градусов № 7
Б7МП Санитарные фитинги Tri-Clamp® отсутствуют N/A Санитарный тройник Tri Clamp # 7
B7RMP Санитарные фитинги Tri-Clamp® отсутствуют N/A Санитарно-гигиенический переходной тройник Tri Clamp # 7
Б9МП Санитарные фитинги Tri-Clamp® отсутствуют N/A Санитарно-гигиенический зажим Tri Clamp Cross # 7
L14AM Санитарные фитинги Tri-Clamp® отсутствуют N/A Санитарная обжимная втулка Tri Clamp, стандартная длина # 7
14WPS Санитарные фитинги Tri-Clamp® отсутствуют N/A Санитарная муфта Tri Clamp, короткая длина # 7
14 ВМО Санитарные фитинги Tri-Clamp® отсутствуют N/A Санитарная муфта Tri Clamp, короткая длина # 1
14 ВЛМП Санитарные фитинги Tri-Clamp® отсутствуют N/A Санитарная муфта с тройным зажимом, длинная длина # 7
14RMP Санитарные фитинги Tri-Clamp® отсутствуют Н/Д Санитарный фитинг для шланга с тройным хомутом № 7
14MPW Санитарные фитинги Tri-Clamp® отсутствуют N/A Санитарная муфта Tri Clamp № 7
16 ампер Санитарные фитинги Tri-Clamp® отсутствуют N/A Санитарный колпачок Tri Clamp # 7
16АМО Санитарные фитинги Tri-Clamp® отсутствуют N/A Санитарный колпачок Tri Clamp # 1
13МХЛА Санитарные фитинги Tri-Clamp® отсутствуют N/A Регулируемый хомут TriClamp для легких условий эксплуатации
А13МО Санитарные фитинги Tri-Clamp® отсутствуют Не применимо Зажим TriClamp для легких условий эксплуатации с Т-образным болтом
13МЧЧМ Санитарные фитинги Tri-Clamp® отсутствуют Н/Д TriClamp для легких условий эксплуатации с двойным шарниром
А13МХМ Санитарные фитинги Tri-Clamp® отсутствуют Не применимо TriClamp для легких условий эксплуатации с одним шарниром
13 МВт Санитарные фитинги Tri-Clamp® отсутствуют Н/Д Легкий формованный TriClamp
13MHHS Санитарные фитинги Tri-Clamp® отсутствуют Н/Д Хомут для легких условий эксплуатации, состоящий из трех частей
13Мл. с. Санитарные фитинги Tri-Clamp® отсутствуют N/A TriClamp с болтовым креплением высокого давления
40MP/40MO Санитарные фитинги Tri-Clamp® отсутствуют N/A Стандартная прокладка TriClamp
40MPF/40MOF Санитарные фитинги Tri-Clamp® отсутствуют Стандартная прокладка TriClamp с фланцем
А40МП/А40МО-ГР Санитарные фитинги Tri-Clamp® отсутствуют N/A Уплотнительная прокладка TriClamp
14MPHR Санитарные фитинги Tri-Clamp® отсутствуют N/A Штуцер для шланга TriClamp
14MPHT Санитарные фитинги Tri-Clamp® отсутствуют N/A Переходник для шланга TriClamp Tygon
17МП-14 Санитарные фитинги Tri-Clamp® отсутствуют N/A TriClamp x коническое седло с наружной резьбой
17МП-15 Санитарные фитинги Tri-Clamp® отсутствуют N/A TriClamp x коническое седло с внутренней резьбой
21 МП Санитарные фитинги Tri-Clamp® отсутствуют N/A Переходник TriClamp x с наружной трубной резьбой № 7
22 МП Санитарные фитинги Tri-Clamp® отсутствуют N/A Переходник TriClamp x с внутренней трубной резьбой № 7
Б31-14МП Санитарные фитинги Tri-Clamp® отсутствуют N/A Концентрический переходник TriClamp # 7
Б32-14МП Санитарные фитинги Tri-Clamp® отсутствуют N/A Эксцентриковый переходник TriClamp # 7
B2S Н/Д Tri-Weld®Сантехнические фитинги Н/Д Стыковой шов 90 Длинная касательная # 7
L2S Н/Д Tri-Weld®Сантехнические фитинги N/A Сварка встык 90 Стандартная касательная # 7
2WCL Н/Д Tri-Weld®Сантехнические фитинги Н/Д Стыковой шов 90 Без касательной # 7
L2CM Н/Д Tri-Weld®Сантехнические фитинги N/A Сварка встык 90 TriClamp Один конец # 7
L2C Н/Д Tri-Weld®Сантехнические фитинги Н/Д Сварка встык 90 с внутренней конической посадкой, один конец № 7
L2F Н/Д Tri-Weld®Сантехнические фитинги Н/Д Сварка встык 90 с наружной резьбой, коническая посадка, один конец № 7
Б2КС Н/Д Tri-Weld®Сантехнические фитинги Н/Д Стыковой сварной шов 45 Стандартный тангенциальный # 7
B2KMW Н/Д Tri-Weld®Сантехнические фитинги N/A Стыковой сварной шов 45 TriClamp One End # 7
2 недели Н/Д Tri-Weld®Сантехнические фитинги Н/Д Стыковой шов 45 Без касательной # 7
2WUL Н/Д Tri-Weld®Сантехнические фитинги Н/Д Сварка встык 180 U-образный изгиб # 7
B7WWW Н/Д Tri-Weld®Сантехнические фитинги N/A Тройник под сварку встык № 7
B7WWM Н/Д Tri-Weld®Сантехнические фитинги N/A Тройник под сварку встык Отвод TriClamp # 7
B7RWWW Н/Д Tri-Weld®Сантехнические фитинги N/A Переходной тройник под сварку встык № 7
B7RWWM Н/Д Tri-Weld®Сантехнические фитинги Не применимо Приварной встык Переходной тройник Отвод TriClamp # 7
B9WWWW Н/Д Tri-Weld®Сантехнические фитинги N/A Крест для стыковой сварки # 7
16 Вт Н/Д Tri-Weld®Сантехнические фитинги N/A Торцевая заглушка трубы под сварку встык # 7
19ВБ Н/Д Tri-Weld®Сантехнические фитинги N/A Труба с наружной резьбой под сварку встык x трубный переходник # 7
L31 Н/Д Tri-Weld®Сантехнические фитинги N/A Концентрический переходник для сварки встык № 7
L32 Н/Д Tri-Weld®Сантехнические фитинги Н/Д Эксцентриковый переходник для сварки встык № 7
L14A N/A Санитарный фитинг N/A Стандартный феррул с коническим седлом с наружной резьбой № 7
14ПРФС N/A Санитарный фитинг с коническим седлом N/A Короткий наконечник с коническим седлом с наружной резьбой № 7
14WL N/A Санитарный фитинг с коническим седлом Н/Д Длинная обжимная втулка с коническим седлом с наружной резьбой № 7
L15A N/A Санитарный фитинг с коническим седлом N/A Стандартный феррул № 7 с внутренней конической посадкой
15TRFS N/A Санитарный фитинг с коническим седлом Н/Д Короткое обжимное кольцо № 7 с внутренней конической посадкой
15WL N/A Санитарный фитинг с коническим седлом Н/Д Длинная обжимная втулка с коническим седлом с внутренней резьбой № 7
13 часов N/A Санитарный фитинг с коническим седлом Н/Д Санитарная гайка № 7
16А N/A Санитарный фитинг с коническим седлом N/A Коническая заглушка седла # 7
14 ВА N/A Разное Санитарно-техническое оборудование Н/Д Легкий конец № 3
14ВБ N/A Разное Санитарно-техническое оборудование Н/Д Тяжелый конец № 3
38SL N/A Разное Санитарно-техническое оборудование Н/Д Трубный скользящий фланец № 3
A24FCF N/A Разное Санитарно-техническое оборудование N/A Шарнирная трубчатая подвеска с резиновой втулкой
B24FCF N/A Разное Санитарно-техническое оборудование N/A Трубчатый подвес с резиновой вставкой
C24FCF N/A Разное Санитарно-техническое оборудование Н/Д Трубчатый подвес с резиновой вставкой и стержневой муфтой
D24FCF N/A Разное Санитарно-техническое оборудование N/A Шестигранная подвеска со вставкой из ПВХ
E24FCF N/A Разное Санитарно-техническое оборудование N/A Шестигранная подвеска со вставкой из ПВХ и стержневой муфтой

Все продукты — Ferguson

ложь

категория

Нет подходящих результатов поиска

  • Ванная сантехника

    (35396)

  • Отопление и охлаждение

    (33981)

  • Сантехнические детали и расходные материалы

    (27332)

  • Трубная арматура

    (27186)

  • Освещение и вентиляторы

    (18849)

  • Инструменты

    (16804)

  • Клапаны

    (12248)

  • Дворник

    (9306)

  • Насосы

    (9123)

  • Подвески, распорки и крепления

    (8978)

  • Показать больше

торговая марка

Нет подходящего результата поиска

  • jsp?/category/signature-hardware/_/N-zc3lcg&n=zbq2v6zzbr4n2&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/signature-hardware/_/N-zc3lcg&n=zbq2v6zzbr4n2&sr=everywhere» data-category-url=»/category/signature-hardware/_/N-zc3lcg&n=zbq2v6zzbr4n2&sr=everywhere»>

    Оборудование для подписи

    (11792)

  • КОЛЕР

    (6200)

  • jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbq2v6zzbr4n2&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbq2v6zzbr4n2&sr=everywhere» data-category-url=»/category/ford-meter-box/_/N-zbqrn6&n=zbq2v6zzbr4n2&sr=everywhere»>

    Коробка счетчика Ford

    (3404)

  • Моэн

    (2938)

  • jsp?/category/mueller-company/_/N-zbrahh&n=zbq2v6zzbr4n2&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/mueller-company/_/N-zbrahh&n=zbq2v6zzbr4n2&sr=everywhere» data-category-url=»/category/mueller-company/_/N-zbrahh&n=zbq2v6zzbr4n2&sr=everywhere»>

    Компания Мюллер

    (2732)

  • ПРОФЛО®

    (2676)

  • jsp?/category/victaulic/_/N-zbq6nz&n=zbq2v6zzbr4n2&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/victaulic/_/N-zbq6nz&n=zbq2v6zzbr4n2&sr=everywhere» data-category-url=»/category/victaulic/_/N-zbq6nz&n=zbq2v6zzbr4n2&sr=everywhere»>

    Victaulic

    (2469)

  • Джонс Стивенс

    (2424)

  • jsp?/category/rheem/_/N-zbrmod&n=zbq2v6zzbr4n2&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/rheem/_/N-zbrmod&n=zbq2v6zzbr4n2&sr=everywhere» data-category-url=»/category/rheem/_/N-zbrmod&n=zbq2v6zzbr4n2&sr=everywhere»>

    Рим

    (2363)

  • Американский стандарт

    (2325)

  • Показать больше





  • org/ListItem» itemprop=»itemListElement»> Дом
  • Все продукты

    •

    Насосы, клапаны, прокладки и фитинги

    В компании Highland Equipment мы проектируем, изготавливаем, устанавливаем и обслуживаем санитарное технологическое оборудование и системы из нержавеющей стали. В дополнение к нашим комплексным решениям мы предлагаем широкий ассортимент насосов, клапанов, инструментов, запасных частей и сменных компонентов для новых и существующих процессов.

    Насосы

    В дополнение к нашим смесителям и смесителям из нержавеющей стали, мы также поставляем различные центробежные насосы, объемные насосы и винтовые насосы. Мы можем поставлять насосы нескольких разных производителей, что позволяет нам предоставить вам насос, подходящий для вашего применения. Наш обширный многолетний опыт позволяет нам делиться знаниями с нашими клиентами в отношении множества различных технологических требований.

    Центробежные насосы

    Доступные в многоступенчатом, жидкостно-кольцевом и самовсасывающем исполнении, центробежные насосы представляют собой механические устройства, использующие энергию вращения своих рабочих колес для перемещения жидкостей по насосной системе. Когда жидкость поступает в камеру, центробежная сила рабочего колеса сообщает жидкости скорость и направляет ее к выпускному отверстию насоса, способствуя быстрой и легкой транспортировке жидкости.

    Highland Equipment предлагает следующие центробежные насосы:

    • Традиционные центробежные насосы, низкая вязкость
    • Высокоэффективные насосы, синхронизация, точность и контроль вязкости
    • Жидкостное кольцо (возврат CIP)
    • Многоступенчатая система высокого давления (обратный осмос)

    Объемные насосы

    Объемные насосы объемного типа — это механические устройства, которые обычно используются в пищевой промышленности и производстве напитков. Они работают, улавливая фиксированное количество жидкости и вытесняя ее в напорную трубу насосной системы. Поскольку поршневые насосы имеют пульсацию, их поток является циклическим, а не постоянным потоком жидкости.

    Highland Equipment предлагает следующие поршневые насосы:

    • Роторные насосы
    • Кольцевые поршневые насосы
    • Двухвинтовые насосы
    • Перистальтические насосы

    Клапаны

    Клапаны представляют собой механические или электромеханические устройства, которые регулируют поток жидкостей (например, газов, жидкостей, псевдоожиженных твердых частиц и взвесей) путем частичного или полного открытия и закрытия каналов в системах обработки жидкостей. Санитарное технологическое оборудование требует использования санитарных клапанов, чтобы соответствовать нормативным и отраслевым стандартам.

    В отличие от стандартных клапанов, санитарные клапаны предназначены для использования в приложениях с высокими санитарными стандартами, таких как производство косметики, производство продуктов питания и напитков, а также фармацевтическое производство. Их дизайн и конструкция таковы, что они сводят к минимуму риск попадания и/или накопления загрязняющих веществ, которые могут повлиять на качество процесса и продукции.

    Немецкая ассоциация машин для пищевой и упаковочной промышленности (VDMA) разделяет их на пять категорий: гигиенические (I–III), сверхчистые (IV) и асептические (V). На самом высоком уровне (асептический) клапаны должны иметь герметичное уплотнение, которое отделяет внутренние компоненты от внешней среды, чтобы снизить риск загрязнения. Кроме того, они должны выдерживать воздействие материалов со значением pH 4,5 или выше при температуре окружающей среды в течение нескольких месяцев.

    Типы санитарных клапанов, которые мы поставляем, включают:

    • Воздухоотделительные клапаны
    • Асептические клапаны
    • Шаровые краны
    • Поворотные затворы
    • Обратные клапаны
    • Мембранные клапаны
    • Противосмесительные клапаны
    • Модулирующие клапаны
    • Пробковые клапаны
    • Клапаны сброса давления
    • Клапаны для отбора проб
    • Седельные клапаны
    • Шиберные задвижки
    • Нижние выпускные клапаны резервуара

    Прокладки

    В технологическом оборудовании прокладки представляют собой сжимаемые механические уплотнения, которые предотвращают утечку жидкости в сопрягаемые поверхности между компонентами или из них. Они доступны в различных материалах, формах и размерах, и все они должны быть адаптированы к требованиям и ограничениям применения, чтобы обеспечить формирование адекватного уплотнения. Некоторые из ключевых факторов, которые следует учитывать при проектировании или выборе прокладок для технологического оборудования, — это характеристики технологического материала (кислота или щелочь, температура, давление и т. д.), условия эксплуатации и ограничения, метод отверждения, а также нормативные и отраслевые требования.

    Предлагаемые нами сантехнические прокладки включают:

    • Трехзажимные прокладки
    • Сетчатые прокладки
    • Прокладки диафрагмы
    • Прокладки I-линии
    • Прокладки с коническим седлом
    • Прокладки DIN/SMS
    • Плоские прокладки
    • Акме прокладки
    • Прокладки дверцы люка

    Фитинги

    Фитинги используются для соединения компонентов труб, труб и шлангов и, в зависимости от их конструкции, влияют на поток жидкости через систему. Санитарно-техническое оборудование и системы, также иногда называемые гигиенической арматурой, имеют жизненно важное значение.

    В отличие от стандартных фитингов, санитарно-технические фитинги превосходно поддаются очистке как путем разборки, так и безразборной мойки (CIP). Они спроектированы и сконструированы таким образом, чтобы свести к минимуму количество и размеры зон, где загрязняющие вещества могут накапливаться в системе, и выдерживать регулярные операции по очистке, необходимые для поддержания санитарных условий. Вот некоторые из общих характеристик сантехнического оборудования:

    • Конструкция из нержавеющей стали (обычно 304 или 316L) или других специальных сплавов, таких как Hastelloy или Titanium
    • Минимальное качество обработки поверхности 32 Ra (15–25 для биофармацевтических применений)
    • Без резьбы, карманов или узких радиусов (в 1,5 раза больше наружного диаметра трубы)

    Highland может настроить любой фитинг в полевых условиях, так как многие трубопроводы не являются стандартными, мы предлагаем фитинги нескольких производителей из нержавеющей стали (304 или 316), а также экзотические материалы, такие как Hastelloy или Titanium. Минимальное качество обработки поверхности 32 Ra (15–25 для биофармацевтических применений)

    Наши предложения по фитингам включают:

    • Фитинги для биофармацевтики
    • Фитинги Camlock
    • Фитинги DIN/SMS
    • Фитинги I-line
    • Трубная арматура
    • Санитарная арматура ACME
    • Санитарные фитинги для стыковой сварки
    • Санитарные фитинги с тройным зажимом
    • Фитинги SCH5
    • Фитинги Victaulic

    Высококачественные клапаны, прокладки и фитинги Highland Equipment

    Компания Highland Equipment предлагает насосы, клапаны, прокладки и фитинги, подходящие для использования в санитарном технологическом оборудовании и системах из нержавеющей стали. Наши опытные и знающие представители могут помочь клиентам определить и найти подходящие детали для их нужд. Чтобы узнать больше о наших предложениях продуктов, свяжитесь с нами сегодня.

    Фитинги BFM® и производители оригинального оборудования

    Узнайте, почему ведущие мировые производители оборудования сотрудничают с фитингами BFM® для повышения производительности своего оборудования.

    Если вы производите высококачественное технологическое оборудование, вы гордитесь его работой. Однако, как только ваше оборудование подключено к производственной линии клиента, производительность ваших машин может снизиться из-за неэффективности эксплуатации.

    Когда клиенты используют низкокачественные муфтовые системы зажимного типа, утечка продукта и частые отказы соединителей из-за рабочего давления являются распространенными проблемами, которые могут снизить эффективность вашего оборудования. Партнерство с BFM® может обеспечить вашим клиентам долгосрочное качество и эффективность, которые будут поддерживать их заводы в чистоте и поддерживать поток продукции!

    Идеально подходит для просеивания

    Фитинг BFM® идеально подходит для любого колебательного, вращательного или вибрационного оборудования.

    Наиболее распространенная проблема с просеивателями — плохое уплотнение вокруг гибкого соединителя, что приводит к потере продукта и серьезным проблемам с гигиеной. Движение просеивателя может легко ослабить традиционные соединения хомута и шланга, что приведет к разрывам и утечкам. Уникальная внутренняя система защелкивания BFM® каждый раз обеспечивает идеальное прилегание. Больше никаких утечек или скоплений продукта в точках соединения.

    Посмотрите видео ниже, показывающее, как продукт протекает через фитинг BFM® на сушилке Tetra Pak .

    Осциллирующие просеиватели

    Просеиватели Allgaier, Great Western и Rotex с большим ходом (движением) слева направо, а также вверх и вниз.

    Вибрационные просеиватели

    Вибрационные просеиватели VAV и Sweco имеют гораздо меньшую подвижность по сравнению с вибрационными просеивателями, будь то вбок или вверх и вниз.

    Улучшенное уплотнение под давлением

    Устранение утечек продукта и запыленности установок с помощью 100% герметичного фитинга BFM®.

    Фитинги BFM® уплотняются изнутри трубы. Под давлением гибкий соединитель упирается в металлические манжеты внутри патрубка, которые затягивают и улучшают уплотнение — чем больше приложенное давление, тем лучше уплотнение, гарантируя, что ваше оборудование всегда будет работать оптимально.

    Лучшее уплотнение под давлением

    BFM® по сравнению с соединителями с зажимами/шланговыми хомутами под давлением.

    Соответствует требованиям Atex для всех пылевых зон

    BFM® Seeflex 040E Взрывные испытания в замедленной съемке.

    Улучшенная гигиена благодаря санитарному присоединению к процессу

    BFM® Seeflex 040E сертифицирован для использования в порошках USDA и 3-A.

    Если вы производите оборудование для фармацевтики, молочных продуктов, продуктов питания или кормов для домашних животных, вы понимаете потребность ваших клиентов в безупречной гигиене. Производственная среда должна поддерживаться в стерильном состоянии, а необходимость соблюдения чистоты при переключении серий продукта имеет решающее значение. Это может быть особенно сложным для производителей, использующих традиционные системы хомутов.

    BFM® на 100 % герметичен, что исключает утечки и пыль, соответствует нормам молочной, пищевой и фармацевтической промышленности, имеет сертификат халяль и кошер. Вот почему ведущие компании по всему миру переходят на фитинги BFM®, а производители оборудования видят ценность включения BFM® в свои машины еще до того, как он покинет их заводы.

    Очистка на месте

    Фитинги BFM® легко промываются для очистки, поэтому их можно использовать для безразборной мойки.

    Сокращение времени простоя

    Команда техобслуживания Tyson сократила трудозатраты на переналадку на 90 % благодаря переходу на BFM®.

    Связаться

    Являясь официальным дистрибьютором BFM®, компания FlexibleFittings является ценным партнером для многих OEM-производителей в США.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
