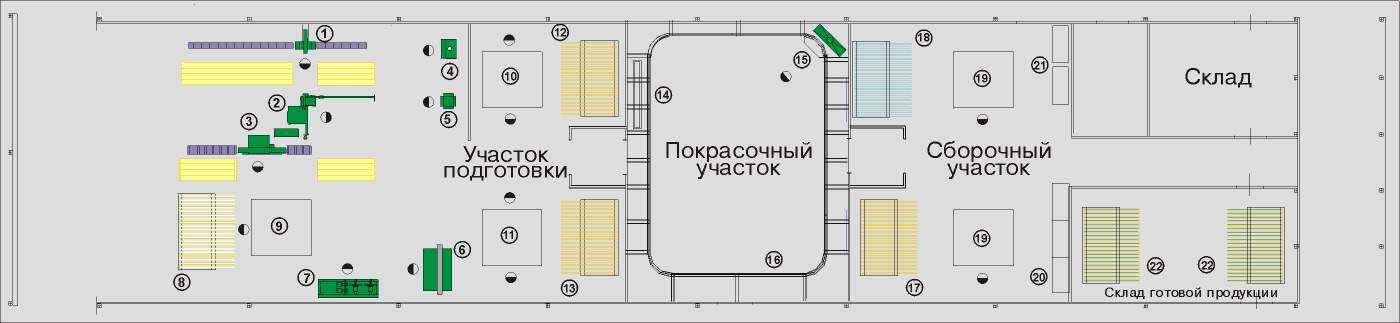

План производственного помещения: 4.3. План производственного помещения \ КонсультантПлюс

11.05.2000

Содержание

планировка и строительство по СНиП в 2022 году


Процесс проектирования производственных зданий – трудоёмкое дело, требующее ресурсов. От разработанной схемы будет напрямую зависеть функциональность предприятия и отдельных строений, что является главной целью для производства любого масштаба.

Не менее важна несущая способность конструкций, так как внутри будет устанавливаться массивное оборудование. Для строительства нужно знать особенности промышленных помещений, элементы конструкции и программное обеспечение, которым пользуются профессионалы для разработки таких проектов.

Вернуться к оглавлению

Содержание материала

  • 1 Какими бывают производственные объекты
    • 1.1 Производственные помещения
    • 1.2 Энергетические помещения
    • 1.3 Хозяйственные, транспортно-складские помещения
    • 1.4 Вспомогательные
  • 2 Технологическая планировка производственных и вспомогательных помещений
    • 2.
      1 Этажность
    • 2.2 Планировка оборудования – подъёмники и краны
  • 3 Элементы конструкции
    • 3.1 Конструктивная схема кровли
    • 3.2 Материал стен и перекрытий
    • 3.3 Линии коммуникаций
    • 3.4 Вентиляция
    • 3.5 Освещение
  • 4 Этапы планировки производственной зоны
  • 5 Программа для планировки производственных помещений
  • 6 Трудовые и санитарно-гигиенические требования к планировке производственных помещений
  • 7 Заключение

Какими бывают производственные объекты

Первый этап проектирования – определение типа объекта. Зависит он от нужд производства. Всего выделяют 15 отраслей промышленности, в которых для работы требуется специальная организация оснащения.

Все промышленные здания можно разделить на несколько основных категорий:

Производственные помещения

Там располагаются цеха с оборудованием, и осуществляется основная деятельность (покраска, переработка сырья, термообработка, сборка, тестирование, упаковка).

Такие сооружения должны чётко соответствовать требованиям безопасности. Здесь необходима качественная вентиляция и система пожаротушения.

Большинство типов производственных помещений должны хорошо освещаться. Используются натуральные и искусственные источники света. Уровень инсоляции определяет сфера деятельности.

Значения прописаны в СанПиН 2.2.1/2.1.1.1076-01.

Производственное помещение с оборудованными рабочими местами

Энергетические помещения

К этой категории относятся электрические развязки, здания ТЭЦ, трансформаторные будки и котельные.

При проектировании строений этого типа главная задача инженера – добиться безопасности рабочих мест и доступности всех рычагов управления и щитков для оператора.

Промышленное котельное оборудование

Хозяйственные, транспортно-складские помещения

Используются для стоянки, заправки, ремонта автомобилей, хранения сырья и продукции на любой из стадий производства.

Сооружения такого типа должны обладать достаточной несущей способностью и быть безопасными, так как в них часто хранятся легковоспламеняющиеся вещества.

Боксы для стоянки и обслуживания транспорта

Вспомогательные

К этой категории относятся офисы и другие бытовые помещения: столовые, сантехнические узлы, кладовые.

Могут находиться отдельно от производственных помещений или быть совмещенными с ними. Всё зависит от проекта.

Вернуться к оглавлению

Технологическая планировка производственных и вспомогательных помещений

Перед реализацией проекта необходимо учесть несколько особенностей.

Этажность

80% производственных построек одноэтажные. Помещение должно занимать большую территорию. Однако взамен компания получает упрощённый монтаж и транспортировку тяжёлого оборудования, завоз сырья и перемещение продукции между цехами и складами.

План производственно-складского помещения – одноэтажный комплекс

Некоторые объекты легкой промышленности, в которых не требуется крупногабаритное оборудование, могут располагаться и в многоэтажных зданиях.

Многоэтажные здания подходят для производств, работающих с жидким или сыпучим сырьём и продуктами, например, элеваторы для зерна. Так экономится площадь, а транспортировка сырья становится проще.

Иногда могут задействоваться цокольные и подвальные помещения. Отдельные конструкции имеют поуровневое деление, а не этажное.

Планировка оборудования – подъёмники и краны

Под передвижные и стационарные краны для перемещения сырья и готовой продукции, загрузки транспортных средств необходимо учесть место в проекте. Это дополнительная серьёзная нагрузка на перекрытия и несущие части конструкции.

Стационарный кран в производственном цеху

К этой же категории относят подъёмные лифты для персонала.

Вернуться к оглавлению

Элементы конструкции

В плане требуется учесть следующие параметры и элементы сооружения:

Конструктивная схема кровли

Некоторые производства требуют подачи материалов в цеха кранами через крышу.

В таких случаях предусматривается каркасная передвижная телескопическая система, в которой часть крыши при помощи электрических двигателей по рельсам убирается в сторону, а затем также возвращается на место.

В других случаях крыша может быть любой. Её задача – защита от осадков и ветра, обеспечение нужных для производства микроклиматических условий.

Материал стен и перекрытий

Раньше в строительстве использовались преимущественно железобетон и кирпич. Сейчас железобетонной чаще оставляется только несущая часть сооружения (колонны перекрытия). Остальное заполняется каркасными материалами.

Промышленность предлагает новые решения, например, трехслойные сэндвич-панели, служащие одновременно ограждением и теплоизоляцией.

Каркасная технология строительства позволяет быстро возводить новые или перестраивать старые сооружения, обеспечивая компании площадью под нужды производства.

Линии коммуникаций

Сюда входят системы отопления, водопровода, канализации, электрических сетей, газоснабжения.

Вентиляция

Основная задача этой системы состоит в очистке воздуха от вторичных продуктов производства: химические вещества, выделяемые в результате термических и химических реакций; пыль и другие примеси.

Вентиляция нужна для осушения или увлажнения воздуха, нормализации температурного режима.

На производствах устанавливаются мощные промышленные кондиционеры. Они много весят. Это нужно учесть при расчёте нагрузки на несущие части строения.

Система вентиляции в проекте производственных помещений

Освещение

Его уровень определяют нормы ГОСТ Р 55710. 2013. Каждый род деятельности требует освещения различного уровня.

Наиболее ярким оно делается над рабочими зонами, где человек выполняет высокоточные манипуляции при работе с мелкими деталями.

Это требование установлено нормами СаНпиН и Трудовым кодексом РФ.

Вернуться к оглавлению

Этапы планировки производственной зоны

В процессе разработки проекта проходят следующие этапы:

  1. Проектно-изыскательные работы. На участке застройки предварительно производятся геологические и экологические изыскания, которые помогут правильно составить генплан. Анализ состава почвы на всей территории позволит определить её плотность и уровень грунтовых вод, чтобы скорректировать строение фундамента и его гидроизоляцию. Это обеспечит минимальные просадки готового строения.
  2. Расчёт размеров помещения. Зависит от размера и количества станков и другого оборудования, задействованного на производстве. Учитываются необходимые рабочие места с их оборудованием и мебелью. Конфигурация цехов определяется расположением главных объектов, шириной дверных проёмов и др.
  3. Определение планировки и расположения вспомогательных помещений для обеспечения трудовых и санитарных норм.
  4. Расчёт подъемных механизмов, нагрузок на перекрытия, перекладины и другие несущие узлы.

Правильный проект будет учитывать удобство и безопасность рабочих мест, оптимизацию трудовых и энергетических затрат, положение соседних зданий для упрощения логистики; обеспечит пожаробезопасность всего комплекса.

Пример генплана промышленного предприятия

Территория производственной зоны должна иметь свободный доступ к сырью, чтобы снизить транспортные расходы.

Большую роль тут играет расположение самого производственного комплекса и внутренних помещений.

Если через территорию проходят железнодорожные пути, нужно предусмотреть объездные дороги для другого наземного транспорта.

Вернуться к оглавлению

Программа для планировки производственных помещений

Самая популярная программа в РФ – ZWCAD 2018 Professional.

Скачать программу можете на официальном сайте.

Это профессиональная программа с широким функционалом. Аналог «Автокада» с более низкой ценой и облегчённой системой лицензирования.

Получила распространение во многих странах Европы и Азии за счёт интуитивно понятного интерфейса и доступности.

Другие преимущества:

возможность работы с проектами в двух- и трёхмерной проекции;

реалистичная объёмная визуализация. Позволит после завершения проекта увидеть результат на экране или бумаге. Можно сразу расставить оборудование и разработать интерьер вспомогательных помещений;

поддержка большинства распространенных форматов;

способность импортировать и экспортировать проекты.

Программа поддерживает установку модулей, надстроек и расширений, упрощающих работу инженерам:

  1. Geonium. Адаптация популярного программного комплекса GeoniCS. Используется для автоматизации проектно-изыскательских работ. Выпуск чертежей соответствует всем действующим нормам оформления в Российской Федерации.
  2. «ИНЖКАД». Надстройка для проектирования водопровода, канализации, теплосети, газопровода. Программа способна одновременно спланировать все сети на территории застройки.
  3. VetCAD. Утилита для автоматизации процесса оформления строительной документации.
  4. «САПР ЦВК». Электротехническая САПР, формирующая электрические монтажные схемы. Позволяет автоматизированно подготавливать документацию для вторичных цепей электроустановок.
Пример работы в программе ZWCAD 2018 Professional

Вернуться к оглавлению

Трудовые и санитарно-гигиенические требования к планировке производственных помещений

Главный гигиенический принцип производственной планировки и расстановки оборудования – обеспечение строгого и бесперебойного движения рабочих материалов без нарушений технологического процесса.

В планировке должно быть учтено разделение процессов обработки сырья и реализации готового продукта. Исключено перекрещивание потоков сырья, полуфабрикатов, конечной продукции, отходов и пищевых продуктов, грязной и чистой посуды и так далее.

Второй принцип гигиенической планировки – разделение потоков посетителей, персонала и приготовления пищи. Для этого помещения делятся на несколько групп. Одни предусмотрены для посетителей, другие – для персонала, третьи – для складов и производства и т. п.

Третий гигиенический принцип – обеспечение санитарных и эпидемиологических условий, которые необходимы для сохранения здоровья рабочих, обеспечения охраны труда и отдыха, получения продукции высокого качества.

Для этого в поэтажных планах и вертикальном взаиморасположении учитывается положение помещений, их ориентация по сторонам света. Например, холодильные камеры не располагают рядом с бойлерными, котельной, душевыми, кондитерскими цехами.

Обязательно учитывается обеспечение естественного освещения. Это помогает экономить на электричестве и улучшает самочувствие и настроение рабочих.

Задача проектировщика – добиться требуемых показателей микроклимата, уровня вибрации и шума и прочих санитарно-технических требований.

Площадь помещений и их набор целиком зависят от уровня централизации производства, его специфики, мощностей, объёма оказываемых услуг.

Производства по функциональному признаку делят на несколько типов.

Например, в пищевой промышленности есть предприятия:

  • заготовочные – фабрики, занимающиеся изготовление полуфабрикатов, специализированные цеха;
  • доготовочные – предприятия общественного питания, готовящие пищу из полуфабрикатов;
  • раздаточные – выдача готовой продукции;
  • с частичным и полным производственным циклом.

Предприятия, занимающиеся общественным питанием, должны иметь комплекс помещений для приёма и хранения продуктов. Здесь же устанавливается оборудование для их хранения по санитарным правилам, классификации и правилам товарного соседства.

Склад для хранения продуктов должно иметь холодильные камеры, помещения для кладовщика, кладовые.

Склады устраивают на первом и цокольном этаже или подвале. Разгрузочная платформа устанавливается со стороны производственного комплекса.

Читайте на нашем сайте: нормы проектирования общественных зданий и сооружений.

Вернуться к оглавлению

Заключение

Тема промышленного проектирования обширна и включает в себя множество нюансов, связанных с особенностями производства.

Желающим углубиться в тему рекомендуется почитать ГОСТ планировки производственных помещений 56639-2015, содержащий ссылки на другие нормативные документы, использованные при составлении этого стандарта.

Нормы и планы уборки производственных помещений в Москве

Производственные помещения – это цеха, склады, ангары, исследовательские лаборатории и т.д. Они большие по площади, имеют высокие потолки и укомплектованы различным оборудованием. Поэтому уборка производственных помещений – непростой и долгий процесс, который требует выносливости и концентрации. И проводить ее должен целый штат сотрудников в специальном обмундировании и с необходимым оборудованием.

Нормы уборки производственных помещений

В любом производственной компании существуют свои нормативы и нормы на уборку различных помещений. Обычно они собраны в виде документа, с которым обязательно знакомятся все штатные уборщики при приеме на работу и позже. В нем собраны регламенты на продолжительность чистки, использование тех или иных средств, технику безопасности, правила работы с оборудованием и т.д.Также нормы содержат информацию о том, какую площадь может убирать один сотрудник единолично. Например, для просторных помещений с минимумом производственного оборудования норматив равняется 1000 кв. метров на человека, а при высокой заставленности – 319 кв. метров на работника.Нормы составляются на основе опыта других компаний, специализирующихся на том же производстве и корректируются конкретно на практике.

Могут изменяться после перестройки цехов, расширения или уменьшения помещений, завоза нового оборудования, ремонта и т.д.

Требуемое оборудование

Для уборки промышленных помещений не хватит поломойной тряпки, швабры и салфеток из микрофибры. Для тщательной и качественной чистки поверхностей в промзданиях уборщики обязаны владеть навыками работы с разными типами оборудования. Например:

  • с поломоечными машинами разных конфигураций, потому что вымыть пол в большом ангаре с помощью щеток нереально;
  • с экстракторами, которые помогают очищать ковровые покрытия вроде ковролинов;
  • промышленными пылесосами, которые убирают не только мелкий мусор и пыль, но и достаточно крупные остатки производственного сырья, стружку, крупные опилки и т.д.;
  • щетками с разными насадками для очищения труднодоступных мест;
  • машинами для подачи струй воды или мыльных растворов под давлением для пропенивания и смывания грязи со стен, пола и т. д.;
  • сгоны различных размеров с насадками и без – для смыва лишней воды и пены со стен, стекол и других поверхностей;
  • различными моющими средствами, которые не будут портить оборудование, заставлять поверхности коррозировать или изменяться их другими способами.

Набор оборудования может быть другим, но смысл один – сотрудники-уборщики должны владеть каждым из них. У каждого промышленного объекта обычно имеется целый отдел работников-мойщиков, которые обучаются правилам чистки и работают на производстве на постоянной основе. Однако и сотрудники клининговых компаний с успехом поддерживают чистоту в различных производственных помещениях.

Особенности и план уборки

Уборка служебных и производственных помещений на предприятиях имеет множество особенностей. Например, это большая площадь обработки, наличие в цехах специализированного оборудования, с которым нужно работать максимально аккуратно. В ту же «копилку» идет обязательная техника безопасности и сильные ограничения во времени, потому что предприятия обычно работают круглосуточно без перерывов.Что касается плана уборочных мероприятий, то в целом он состоит из следующих пунктов:

  • если возможно, помещения очищаются от других сотрудников на время уборки;
  • уборщики сдувают пыль со всех поверхностей с помощью специальных приспособлений и собирают крупный мусор;
  • где возможно, поверхности обмываются чистящими растворами и водой для борьбы с грязью и специфическими пятнами;
  • специальными машинами с помощью струй воды вымывается весь мусор и грязь из-под станков, конвейерных лент и т.д.
  • щетками чистятся те места, которые не затронула машинная мойка;
  • тщательно и аккуратно очищаются стеклянные поверхности, окна, высокоточное оборудование, лампы и прочее;
  • грязная вода убирается с помощью сгонов, при необходимости стены, потолок и пол еще раз ополаскиваются чистой водой;
  • с помощью промышленных пылесосов убирается оставшийся мусор;
  • чистятся ковровые покрытия, если они имеются, полируется пол.

На этом уборку заканчивают. Конечно, план работы может меняться и иметь другие пункты – это зависит от специфики производственных помещений.

Разновидности

Уборки производственных помещений могут быть разными. Они подразделяются на подвиды в зависимости от времени проведения, способов мытья, отведенного на них срока и т.д. Вот некоторые пункты классификации:

  • регулярные уборки. Могут быть как ежедневными, так и еженедельными или проводиться 2 через 2, 5 через 2 и по любому другому графику;
  • поддерживающие – требуются там, где постоянные чистки не особо нужны по каким-то обстоятельствам;
  • санитарные – обычно проводятся в производственных помещениях пищевой промышленности, фармакологической и т.д. Требуются в санузлах любых промзданий;
  • утренние, вечерние или ночные – в зависимости от того, когда уборщикам наиболее удобно проводить чистки;
  • генеральные для всего здания и комплексные для отдельных цехов или лабораторий;
  • срочные и разовые уборки – востребованы при возникновении на предприятии непредвиденных условий и обстоятельств;
  • сухие и влажные;
  • сезонные.

Существуют разновидности уборок на каждый отдельный случай. Наши специалисты владеют навыками работы для каждой из них. Поэтому вы можете заказать услугу уборки производственных помещений в «Мастерской Чистоты Брискел» прямо сейчас.

Вас также может заинтересовать

Ознакомьтесь с нашими другими услугами

Компоновочный план производственного корпуса

Разработка компоновочного плана производственного корпуса является первым этапом для технологической планировки участков, отделений и пред­приятия технического сервиса в целом.

Компоновка (планировка) производственного корпуса выполняется на основе принятого технологического процесса ремонта машин или агрегатов и конструктивной схемы здания. На компоновочном плане указывают распо­ложение производственных участков, складских и административно-бытовых помещений.

При компоновке производственного корпуса учитываются требования взаимного расположения помещений, противопожарные, санитарно- гигиенические, строительные, экономические, метеорологические, техниче­ские и технологические условия.

Взаимное расположение помещений в плане производственного корпу­са определяется принятой организацией ремонта машин и зависит от назна­чения, технологических связей и однородности выполняемых в них работ. Технологические связи и их значимость для основных помещений определя­ются функциональной схемой технологического процесса предприятия тех­нического сервиса и схемой группировки производственных участков. Раз­личные подходы к организации функциональных технологических связей обуславливают соответствующие планировочные решения. При этом значе­ние технологических связей с увеличением производственной программы возрастает.

Приступая к планировке производственного корпуса, необходимо вы­брать схему основной технологической линии производственного процесса, т.е. линии разборочно-сборочных работ.

Рис. 2.44. Генеральный план предприятия технического сервиса на 130 тракторов и 25 автомобилей:

1 — материальный склад; 2,3 — навесы для хранения машин и оборудования; 4 — открытая стоянка машин; 5 — очистные сооружения; 6 — эстакада; 7 — пло­щадка для ожидания машин; 8 — площадка ЕО; 9 — склад нефтепродуктов;

10 — Заправочный пункт; 11 — административно-бытовой корпус; 12 — произ­водственный корпус; 13 — стоянка с воздухоподогревом; 14- контрольно­пропускной пункт

В зависимости от пути перемещения основной базовой детали (рамы, блока и т. д.), на которой монтируют все остальные детали, различают три компоновочные схемы: прямоточная, Г-образная, П-образная.

При прямоточной схеме (рис. 2.45) участки разборки и сборки машин расположены на одной прямой линии посередине производственного корпуса. При этом рама машины перемещается прямолинейно, а производст­венные участки расположены по обе стороны разборочно-сборочной линии.

Рис. 2.45. Схема прямого производственного потока

Рис. 2.46. Схема Г-образного производственного потока

Рис. 2.47. Схема П-образного производственного потока

Рис. 2.48. Схема сочетания прямого и Г — образного производственных

потоков

Данная схема проста, но ее трудно выполнить, так как площади основ­ных участков значительно отличаются по размеру. Поэтому некоторые про­изводственные участки (аккумуляторный, электроремонтный и др.) прихо­дится размещать по обе стороны производственного корпуса (по отношению к линии разборки-сборки). К недостаткам этой схемы относятся следующие: нельзя сократить длину производственного корпуса из имеющихся условий рационального размещения остальных участков; невозможно изолировать помещения разборочно-моечного участка от других помещений. Прямоточ­ная схема применяется для центральных ремонтных мастерских (ЦРМ) и мастерских общего назначения (МОН).

При Г-образной схеме (рис. 2.46) линию сборки располагают перпендикулярно линии разборки, а производственные участки — параллель­но разборочному и сборочному участкам. При этом пути транспортировки деталей и агрегатов получаются минимальными. Представляется возможным изолировать помещение разборочного участка от помещений других участ­ков. Недостаток этой схемы — непрямолинейное перемещение базовых дета­лей (рамы, блока, кузова).

Схема с П-образным потоком (рис. 2.47) имеет те же преиму­щества, что и предыдущая. Основной ее недостаток — пересечение разбороч- ного участка потоком деталей, движущихся на производственные участки восстановления и обратно. П-образная схема приемлема для специализиро­ванных предприятий технического сервиса с большими производственными программами ремонта.

При реконструкции действующих предприятий технического сервиса используют, как правило, существующие здания. В этом случае форма линии разборки-сборки машин (рис. 2.48) может отличаться от приведенных выше принципиальных схем.

Отделения и участки на плане производственного корпуса необходимо размещать так, чтобы ремонтируемые агрегаты и громоздкие детали пере­двигались по наикратчайшему пути (не требующие маневрирования), а взаи­мосвязь разборочно-сборочных участков соответствовала ходу технологиче­ского процесса и направлению основного грузопотока на предприятии тех­нического сервиса (рис. 2.49). При этом компоновка производственного кор­пуса должна обеспечивать четкое и равномерное распределение по площади корпуса проездов и проходов машин и рабочих.

Проходы в здании в основном определяются технологическими требо­ваниями и должны удовлетворять противопожарным нормам, установленным СНиП 2.01.02-85 и СНиП 21-01-97. Помещения с вредным производством или наиболее взрыво- и пожароопасные в соответствии с требованиями СНиП 2.09.02-85 располагают у наружных стен здания наиболее протяжен­ной стороной. Это обеспечивает непосредственную подачу свежего воздуха в рабочие зоны и снижает пожарную опасность.

С этой целью ограничивают длину пристроек к производственному корпусу со стороны помещений, являющихся взрыво- и пожароопасными (категории А и Б). Категории помещений устанавливают в соответствии с

НТБ 105-95 «Определение категорий помещений и зданий по взрывопожар­ной и пожарной опасности» и ведомственными нормами проектирования.

Рис. 2.49. Схема грузопотока на предприятии технического сервиса

Важным в размещении отделений и участков является возможность ес­тественного освещения. Для обеспечения хорошего бокового освещения по периметру здания стремятся размещать участки, где выполняют точные ра­боты — слесарно-механические, электротехнические, ремонт топливной аппа­ратуры, гидрооборудования и др.

Не рекомендуется размещать смежно участки для производства точных работ с участками, в которых создаются значительные вибрации от рабо­тающего оборудования. В случае невозможности соблюдения этих условий необходимо применять специальные способы активной виброизоляции или вентиляции помещений.

Компоновочный план производственного корпуса выполняется на лис­те чертежной бумаги формата А1 с соблюдением ГОСТ 2.114-95, норм и тре­бований ЕСКД. Графически планировка (компоновка) производственного корпуса выполняется обычно в масштабе 1:200 или 1:400 в зависимости от размеров здания. Масштаб и название плана здания или разреза, например,

указываются над изображением соответствующей планировки (компоновки) или разреза.

На чертеже планировки производственного корпуса наносятся габарит­ные размеры здания, размеры шага колонн и пролетов, координатная сетка по колоннам для привязки производственных подразделений, а также схема грузового потока. Нумерацию элементов сетки начинают с левого нижнего угла здания и обозначают по шагу колонн арабскими цифрами, начиная с цифры 1, а по пролетам — заглавными буквами русского алфавита (рис.2.50).

Рис. 2.50. Нанесение размеров и координатной сетки на чертеже планировки производственного корпуса

Разбивочные оси зданий и сооружений (рис. 2.51) наносят штрихпунк- тирными линиями с длинными штрихами и маркируют в кружках диаметром:

  1. мм — для чертежей в масштабе 1:400 и мельче, 8 мм — для чертежей в мас­штабе 1:200 и крупнее.

На компоновочном плане также указывают подъемно-транспортное оборудование, связанное с конструктивными элементами зданий и сооружений (опорные, подвесные краны). При этом расстановку технологического обору­дования на компоновочном плане, как правило, не показывают. Исключением является обозначение расположения основных поточных линий, если это не­обходимо для обоснования принимаемого объемно-планировочного решения.

Разработку компоновочного плана начинают с выбора сетки колонн и определения размеров здания.

Рис. 2.51. Маркировка разбивочных осей:

l — пролет колонн; t — шаг колонн; l х t — сетка колонн (система продольных

и поперечных осей)

Объемно-планировочные решения производственных зданий и соору­жений предприятий технического сервиса предусматривают применение унифицированных элементов железобетонных конструкций. В соответствии с этим одноэтажные производственные здания этих предприятий выполня­ются с сеткой колонн, имеющей шаг, равный 6 или 12 м, пролеты (расстоя­ние между опорами несущих конструкций, перекрываемое балками или фер­мами) со строительным модулем (с кратностью 6 м) — 6, 12, 18 и 24 м, прямо­угольную форму в плане высотой до низа строительных конструкций (с кратностью 0,6 м) — 3,6; 4,2; 4,8; 5,4 м и т.д.

Высоту производственных помещений определяют исходя из габарит­ных размеров машин, технологии их обслуживания, ремонта и восстановле­ния, а также монтажа оборудования с учетом требований унификации строи­тельных параметров зданий и сооружений. При этом высота от пола до по­толка в производственных помещениях принимается не менее 3,2 м, а при наличии подвесного оборудования высота до низа несущих конструкций обычно составляет не менее 6 м.

Одноэтажные здания, как правило, проектируют с пролетами одного направления, одинаковой ширины и высоты. При этом для одноэтажных зда­ний наиболее часто применяется сетка колонн 12 х 6 м, определяющая раз­меры здания. Однако требования по унификации строительных элементов зданий и сооружений из-за специфики многих предприятий технического сервиса не всегда обеспечивают рациональность их объемно-планировочных решений.

Размеры отделений и участков главным образом зависят от габаритных размеров машин с учетом необходимости их передвижения и технологии разборки-сборки. В частности, для участков (наружной очистки, разборочно- сборочных и др.), в которых предусмотрены установка и размещение ремон­тируемых объектов и изделий (машины, сборочные единицы, рабочее обору­дование), целесообразно применение крупноразмерной сетки. Для производ-

ственных помещений (сварочно-наплавочного, кузнечно-термического, сле­сарно-механического и других участков), имеющих относительно небольшие площади, желательно использование мелкоразмерной сетки колонн.

Для неспециализированных предприятий (ремонтных мастерских и других предприятий технического сервиса) ширину пролетов целесообразно принимать 6 и 12 м, а для более крупных (специализированных) предприятий рекомендуют 12 и 18 м или трехпролетный вариант — 6, 12 и 6 м. Поэтому в ряде случаев конструктивные размеры зданий могут иметь центральные про­леты 12, 18 или 24 м. Для многоэтажных зданий и сооружений предприятий технического сервиса используется сетка колонн 6×6м или 9 х 6 м при высо­те этажей 3,6 м. При этом в верхнем этаже допускается укрупненная удвоен­ная сетка колонн.

Исходя из принятой компоновочной схемы, задают число пролетов, регламентируя этим ширину здания. Установив ширину пролетов и здания в целом, по площади его первого этажа, определяют длину L, м:

где F3 — площадь здания предприятия, м2;

В — ширина здания, м.

Окончательно принимая габаритные размеры производственного кор­пуса, рекомендуется, чтобы периметр здания при заданной площади был наи­меньшим, а соотношение ширины и длины — 1:2 или 1:3, так как в этом вари­анте стоимость строительства будет наименьшей.

Строительные требования и принятую форму здания предприятия тех­нического сервиса оценивают коэффициентом целесообразности nц:

где F3 — производственная площадь, установленная при расчете, м2;

Р3 — периметр здания по наружным стенам, м;

0,282 — коэффициент пропорциональности, численно равный квадратному корню из отношения площади круга к длине его окружности.

Самый оптимальный периметр здания производственного корпуса со­ответствует длине окружности. На практике необходимо, чтобы коэффици­ент целесообразности плана здания был равен 0,8 и более.

Добиться рекомендуемых соотношений можно, изменяя число проле­тов, а при необходимости — и сетку колонн, выбирая ее из следующих значе­ний 18×6 м, 18 х 12 м, 24 х 12 м. Размеры пролетов и шагов колонн могут быть и большими, но обязательно кратными шести, что необходимо по тре­бованиям унификации изделий строительной индустрии.

Выполняя компоновочный план, необходимо нанести на графический лист основные строительные размеры (шаг и пролеты колонн, габаритные размеры здания), маркировку строительных осей, нормируемые технологиче­ские расстояния между машинами, а также между машинами и элементами

здания, угол расстановки постов, ширину проездов, канав и другие элементы, которые могут повлиять на размещение оборудования. Размеры на плане проставляются в миллиметрах.

На компоновочном плане схематично приводится поперечный разрез здания с указанием высоты пролетов от пола до низа несущих конструкций здания, а в пролетах с мостовыми кранами дополнительно указывают рас­стояние от пола до головки рельсов подкрановых путей. Отметки уровней высоты элементов строительных конструкций указываются в метрах. Нуме­рация помещений на планировке должна быть сквозной, слева направо по ча­совой стрелке в возрастающем порядке.

План производственного корпуса предприятия технического сервиса рекомендуется сначала выполнить на миллиметровой бумаге и по осевым линиям стен разместить отделения или участки без оборудования. После увязки компоновки производственного корпуса с графиком грузопотоков на чертеж наносят толщину стен и намечают места расстановки оборудования, подъемно-транспортных устройств и противопожарного инвентаря.

В качестве примера на рисунке 2.52 представлен компоновочный план производственного корпуса мастерской общего назначения.

Рис. 2.52. Схема компоновки мастерской общего назначения:

1 — участок ТО и диагностирования машин; 2 — бытовые помещения; 3 — склад запасных частей; 4 — слесарно-механический участок; 5, 6, 7 и 8 — участки, со­ответственно, ремонта и регулировки топливной аппаратуры и электрооборудо­вания, кузнечно-сварочный, ремонтно-монтажный

После разработки компоновочного плана производственного корпуса предприятия технического сервиса выполняют технологическую планировку отделений и участков.

Технологическая планировка производственных участков выполняется в виде планов с расстановкой технологического оборудования и оргоснастки на листе чертежной бумаги формата А1 с соблюдением норм и требований ЕСКД в масштабе 1:25 (1:20) или 1:50 (1:40).

Планировочные решения производственных участков разрабатываются на основе компоновочного плана производственного корпуса предприятия технического сервиса.

Расстановка технологического оборудования и оргоснастки на участках должна выполняться в соответствии со схемой технологического процесса, учетом необходимых условий техники безопасности, удобства обслуживания и монтажа оборудования.

При расстановке оборудования нужно учитывать, что для удобства монтажа и обслуживания стационарного оборудования, устанавливаемого на фундаментах, должен обеспечиваться доступ к нему со всех сторон. Кроме того, необходимо предусматривать условия безопасной работы на оборудо­вании. Слесарные верстаки, стеллажи, подставки под оборудование при раз­мещении их у стен боковой или тыльной стороной можно располагать вплот­ную к стенам и вплотную друг к другу. Расстояние между элементами обо­рудования, оборудованием и элементами зданий должно быть не меньше нормативного.

Нормы расстояний для технологического оборудования и оргоснастки, а также схемы их размещения на участках предприятий технического сервиса приведены в таблицах 2.13 и 2.14.

При размещении технологического оборудования и оргоснастки, кроме нормируемых расстояний, указанных в таблицах 2.13 и 2.14, необходимо также учитывать ширину проходов и проездов для доставки агрегатов, узлов, деталей и материалов к рабочим местам. При этом ширину проходов и про­ездов при грузоподъемности транспортных средств до 0,5 т и размерах груза (тары) до 800 мм принимают равной 2,2 м, при 1,0 т и до 1200 мм — 2,7 м, до 3,2 т и до 1600 мм — 3,6 м. При размещении технологического оборудования и оргоснастки необходимо также ориентироваться на перспективное разви­тие подразделений и предприятия технического сервиса в целом, предусмат­ривая резервные площади.

При размещении складского оборудования необходимо учитывать спо­собы хранения (на площадках, стеллажах, поддонах, в штабелях, таре и т.п.), средства механизации подъемно-транспортных работ (краны, штабеллеры, ручные и механизированные тележки, авто- и электропогрузчики и т.п.), га­баритные размеры хранимых и транспортируемых агрегатов, узлов, деталей и материалов. При этом ширина подъезда между стеллажным оборудованием определяется в зависимости от применяемых средств механизации подъемно- транспортных работ, их габаритных размеров, радиуса поворота с учетом га- баритов транспортируемых изделий. Минимальная ширина прохода между стеллажным оборудованием должна составлять не менее 0,8 м.

Таблица 2.13 — Нормы расстановки оборудования на участках предприятий технического сервиса

Наряду с требованиями оформления, приведенными для планов произ­водственных корпусов, на технологических планировках указывают:

  • разбивочные оси здания с их маркировкой (см. рис. 2.51) и расстоя­ния между ними в соответствии с общим компоновочным планом производст­венного корпуса, колонны, наружные и внутренние стены, перегородки с про­емами для ворот, дверей и окон, габариты и наименования соседних участков;

  • привязку оборудования и оргоснастки к строительным осям или эле­ментам конструкции здания с таким расчетом, чтобы по данной планировке можно было произвести расстановку и монтаж стационарного оборудования.

Основной принцип планировки оборудования — прямоточность движе­ния агрегатов или деталей при ремонте (разборке, сборке, восстановлении) и установление минимальных расстояний между оборудованием, а также меж­ду оборудованием и элементами зданий согласно нормам технологического проектирования.

Для проведения планировки каждый вид (тип) оборудования имеет ус­ловное обозначение, форма которого соответствует его контурам на плане, а размеры — габаритам в соответствующем масштабе. Габариты оборудования необходимо показывать с учетом крайних положений движущихся частей, откидных кожухов, открывающихся дверок, постоянных ограждений и уста­навливаемых на оборудовании изделий, если последние выходят в плане за габаритные размеры оборудования. Контуры оборудования должны изобра­жаться упрощенно. Иногда трудно сразу рационально разместить оборудова­ние на плане участка. Поэтому рекомендуется применять картонные темпле- ты и магнитные макеты оборудования, которые легко можно переставлять в различных вариантах.

Возле оборудования в соответствующем масштабе указывают место расположения рабочего в виде круга диаметром 500 мм, половину круга за­тушевывают. При этом светлая половина круга обозначает лицо рабочего и должна быть обращена к оборудованию.

На плане приводят также условные обозначения мест подвода электро­энергии (сжатого воздуха, газа, воды, пара, масла, эмульсии и др.), местные отсосы, места слива отработанной жидкости и т. д.

Нумерация всех видов оборудования на участке сквозная, обычно слева направо и сверху вниз. Перечень оборудования и оргоснастки приводится в спецификации (табл. 2.15) на чертеже или в приложении к пояснительной за­писке. Номер оборудования по спецификации указывают внутри контура арабскими цифрами или вне его в конце выносной линии. Подъемно- транспортное оборудование нумеруют после технологического. Производст- венный инвентарь (разметочные плиты, контрольные верстаки, столы, стел- лажи) на плане изображают по контуру оборудования. Внутри контура вме- сто номера оборудования рекомендуется указывать условное обозначение (например, верстак — В, контрольный стол — КС и т.д.).

Все элементы зданий, сооружений и конструкций, используемых при оформлении планировочных решений, показывают в соответствии с приня­тыми условными обозначениями по ГОСТ 21.107-78 (табл. 2.16…2.21).

Таблица 2. 16 — Условные изображения элементов зданий, сооружений

Таблица 2.18 — Условные изображения технологического оборудования

Таблица 2.19 — Условные изображения открывания дверей

Таблица 2.20 — Условные изображения подъемно-транспортного оборудования

В таблице приведены условные графические обозначения основного подъемно- транспортного оборудования по ГОСТ 21.112-87, изображаемого на планах (вид сверху) и размерах зданий и сооружений, а также на других технических чертежах всех видов

Таблица 2.21 — Условные изображения подвода энергоресурсов

В случае реконструкции действующего предприятия технического сер­виса компоновочный план производственного корпуса и технологическую планировку заданного подразделения разрабатывают в той же последова­тельности и по тем же рекомендациям, но с учетом особенностей и техниче­ского состояния имеющегося здания и располагающихся в нем Отделений, участков, технологического оборудования и оргоснастки.

  1. Привести информацию об основных видах работ, выполняемых в со­ответствии с договорами на других предприятиях, в том числе номенклатуру объектов (изделий), ремонтируемых по кооперации (табл.3.3).

Таблица 3.3 — Номенклатура объектов, ремонтируемых по кооперации

  1. Привести информацию о длительности использования технологиче­ских процессов восстановления деталей на данном предприятии (табл.3.4).

Таблица 3.4 — Длительность использования технологических процессов восстановления деталей

  1. Привести информацию о сроках эксплуатации технологического обо­рудования (табл.3.5). По обобщенным данным о сроках эксплуатации техно­логического оборудования определяют его состояние и формируют предло­жения о темпах и сроках обновления.

Таблица 3.5 — Сроки эксплуатации технологического оборудования

  1. Привести информацию о проценте брака на основных операциях тех­нологических процессов восстановления деталей (табл. 3.6).

Таблица 3.6 — Процент брака на основных операциях технологических процессов восстановления деталей

Данные о проценте брака на основных операциях необходимы для при­нятия решения о вмешательстве в технологический процесс восстановления деталей с целью выявления причин и устранения брака.

Создание схемы завода

Шаблон План завода предоставляет формы, необходимые для создания подробного проекта производственного предприятия, включая здание, оборудование, склад, а также средства отгрузки и приемки.

Примечание. Шаблон макета завода доступен только в Visio Professional и Visio Plan 2. Он недоступен в Visio Standard.

  1. В списке Категории выберите категорию Карты и планы этажей .

  2. Щелкните Компоновка завода , а затем щелкните Создать .

    По умолчанию этот тип чертежа открывает масштабированную страницу чертежа в альбомной ориентации. Вы можете изменить эти настройки в любое время.

  3. Создайте или вставьте план этажа. Это можно сделать одним из трех способов: создать план этажа Visio, вставить план этажа САПР или скопировать и вставить существующий план этажа Visio в новый чертеж. См. последующие процедуры о том, как это сделать.

  4. Добавьте фигуры для представления машин, складов, отгрузочных и приемных сооружений.

Создать план этажа

  1. Создайте базовую конструкцию внешней стены одним из следующих способов.

    Использовать формы комнаты

    1. Из Walls, Shell and Structure перетащите одну из фигур комнаты на страницу чертежа.

    2. Измените размер комнаты, перетащив маркеры управления и маркеры выделения на отдельные стены.

    Использовать формы стен

    1. Из Стены, оболочка и конструкция , перетащите фигуры Внешняя стена на страницу документа.

    2. Изменение размера стен путем перетаскивания конечной точки.

    3. Перетащите конечную точку одной стены на другую стену.

      Конечные точки становятся красными, когда стены склеены. Пересечения между двумя стенами очищаются автоматически.

      Примечание. Для правильного соединения стен необходимо выбрать Приклеить к геометрии формы в диалоговом окне Привязать и приклеить .

  2. Создайте структуру внутренней стены.

    1. Перетащите фигуры Wall на страницу чертежа, расположив их внутри внешней конструкции.

    2. Изменение размера стен путем перетаскивания конечной точки.

    3. Перетащите конечную точку одной стены на другую стену.

      Конечные точки становятся красными, когда стены склеены. Пересечения между двумя стенами очищаются автоматически.

      Примечание. Для правильного соединения стен необходимо выбрать Приклеить к геометрии формы в диалоговом окне Привязать и приклеить .

  3. Добавить другие элементы конструкции.

    1. Из Walls, Shell and Structure перетащите структурные формы, такие как колонны, на страницу чертежа.

    2. Из трафарета Building Core перетащите основные формы здания, например лестницы, на страницу документа.

    3. Из Walls, Shell and Structure перетащите формы дверей и окон поверх стен.

      Двери и окна поворачиваются, чтобы выровняться со стеной и приклеиваются к стене. Они также приобретают толщину стены и перемещаются вместе со стенами при изменении их положения.

    4. После того, как вы соберете каркас здания и конструкцию стены, вы можете добавить электрические символы и размерные линии.

      Добавить электрические символы

      Из Electrical and Telecom перетащите настенные выключатели, розетки и другие настенные светильники на формы стен. Отпустите кнопку мыши, когда появится красный квадрат, указывающий, что символ приклеен к стене. Настенные светильники поворачиваются, чтобы выровняться со стеной и приклеиваются к стене.

      Можно также перетаскивать фигуры потолочных светильников, например Потолочный вентилятор , на страницу документа.

      Добавление размерных линий к стенам

      1. Щелкните правой кнопкой мыши стену и выберите Добавить измерение .

      2. Измените положение размерных линий и размерного текста, перетащив управляющий маркер.

        Примечание. Чтобы увидеть подсказку о маркере управления для выбранной фигуры, наведите указатель мыши на маркер.

      3. Если вы добавите размер к стене, вы можете изменить размер стены, выбрав форму размера, введя нужный размер, а затем щелкнув за пределами формы размера.

Вставка плана этажа САПР

    org/ItemList»>

  1. В меню Вставить выберите Чертеж САПР .

  2. В разделе Файлы типа выберите Чертеж AutoCAD (*.dwg, *.dxf) . Найдите файл САПР и нажмите Открыть .

  3. Чтобы принять размер и расположение чертежа САПР, нажмите OK .

    После того, как вы вставили рисунок, вы можете изменить его размер, масштаб или переместить. Вы также можете заблокировать слой Visio, содержащий чертеж САПР.

Скопируйте и вставьте существующий чертеж плана этажа Visio в новый чертеж

    org/ItemList»>

  1. Откройте существующий документ Visio.

  2. В меню Файл щелкните Параметры страницы , а затем щелкните вкладку Масштаб . Запишите настройку масштаба в существующем чертеже, а затем установите соответствующий масштаб нового чертежа.

  3. В существующем чертеже выберите фигуры, которые вы хотите использовать в новом чертеже, а затем в меню Редактировать щелкните Копировать .

  4. Переключитесь на новый чертеж, а затем в меню Правка щелкните Вставить .

    Совет:  Вы можете заблокировать существующие слои чертежа, чтобы случайно не изменить их при создании нового плана поверх него.

  1. Перейдите на вкладку Файл .

  2. Щелкните Новый , щелкните Карты и планы этажей , а затем щелкните Схема установки .

    По умолчанию этот тип чертежа открывает масштабированную страницу чертежа в альбомной ориентации. Вы можете изменить эти настройки в любое время.

  3. org/ListItem»>

    Создайте или вставьте план этажа. Это можно сделать одним из трех способов: создать план этажа Visio, вставить план этажа САПР или скопировать и вставить существующий план этажа Visio в новый чертеж. См. последующие процедуры о том, как это сделать.

  4. Добавьте фигуры для представления машин, складов, отгрузочных и приемных сооружений.

Создать план этажа

  1. Создайте базовую конструкцию внешней стены одним из следующих способов.

    Использовать формы комнаты

      org/ItemList»>

    1. Из Walls, Shell and Structure перетащите одну из фигур комнаты на страницу чертежа.

    2. Измените размер комнаты, перетащив маркеры управления и маркеры выделения на отдельные стены.

    Использовать формы стен

    1. Из набора Стены, оболочка и конструкция перетащите фигуры Внешняя стена на страницу чертежа.

    2. org/ListItem»>

      Измените размер стен, перетащив конечную точку ( или ).

    3. Перетащите конечную точку одной стены на другую стену.

      Конечные точки становятся красными, когда стены склеены. Пересечения между двумя стенами очищаются автоматически.

      Примечание. Для правильного соединения стен необходимо выбрать Приклеить к геометрии формы в Защелкнуть и приклеить 9диалоговое окно 0004.

  2. Создайте структуру внутренней стены.

      org/ItemList»>

    1. Перетащите фигуры Wall на страницу чертежа, расположив их внутри внешней конструкции.

    2. Измените размер стен, перетащив конечную точку ( или ).

    3. Перетащите конечную точку одной стены на другую стену.

      Конечные точки становятся красными, когда стены склеены. Пересечения между двумя стенами очищаются автоматически.

      Примечание. Для правильного соединения стен используйте Приклеивание к геометрии формы 9В диалоговом окне Snap & Glue необходимо выбрать 0004.

  3. Добавить другие элементы конструкции.

    1. Из Walls, Shell and Structure перетащите структурные формы, такие как колонны, на страницу чертежа.

    2. Из трафарета Building Core перетащите основные формы здания, например лестницы, на страницу документа.

    3. Из Walls, Shell and Structure перетащите формы дверей и окон поверх стен.

      Двери и окна поворачиваются, чтобы выровняться со стеной и приклеиваются к стене. Они также приобретают толщину стены и перемещаются вместе со стенами при изменении их положения.

    4. После того, как вы соберете каркас здания и конструкцию стены, вы можете добавить электрические символы и размерные линии.

      Добавить электрические символы

      Из Electrical and Telecom перетащите настенные выключатели, розетки и другие настенные светильники на формы стен. Отпустите кнопку мыши, когда появится красный квадрат, указывающий, что символ приклеен к стене. Настенные светильники поворачиваются, чтобы выровняться со стеной и приклеиваются к стене.

      Можно также перетаскивать фигуры потолочных светильников, например Потолочный вентилятор , на страницу документа.

      Добавление размерных линий к стенам

      1. Щелкните правой кнопкой мыши стену и выберите Добавить измерение .

      2. Переместите размерные линии и размерный текст, перетащив управляющий маркер.

        Примечание. Чтобы увидеть подсказку о маркере управления для выбранной фигуры, наведите указатель мыши на маркер.

      3. Если вы добавите размер к стене, вы можете изменить размер стены, выбрав форму размера, введя нужный размер, а затем щелкнув за пределами формы размера.

Вставка плана этажа САПР

  1. В меню Вставить выберите Чертеж САПР .

  2. В разделе Файлы типа выберите Чертеж AutoCAD (*. dwg, *.dxf) . Найдите файл САПР и нажмите Открыть .

  3. Чтобы принять размер и расположение чертежа САПР, нажмите OK .

    После того, как вы вставили рисунок, вы можете изменить его размер, масштаб или переместить. Вы также можете заблокировать слой Visio, содержащий чертеж САПР.

Скопируйте и вставьте существующий чертеж плана этажа Visio в новый чертеж

  1. Откройте существующий документ Visio.

  2. org/ListItem»>

    В меню Файл щелкните Параметры страницы , а затем щелкните вкладку Масштаб . Запишите настройку масштаба в существующем чертеже, а затем установите соответствующий масштаб нового чертежа.

  3. В существующем чертеже выберите фигуры, которые вы хотите использовать в новом чертеже, а затем в меню Редактировать щелкните Копировать .

  4. Переключитесь на новый чертеж, а затем в меню Правка щелкните Вставить .

    Совет:  Вы можете заблокировать существующие слои чертежа, чтобы случайно не изменить их при создании нового плана поверх него.

  1. В меню Файл выберите Новый , выберите Карты и планы этажей , а затем щелкните Схема завода .

    По умолчанию этот тип чертежа открывает масштабированную страницу чертежа в альбомной ориентации. Вы можете изменить эти настройки в любое время.

  2. Создайте или вставьте план этажа. Это можно сделать одним из трех способов: создать план этажа Visio, вставить план этажа САПР или скопировать и вставить существующий план этажа Visio в новый чертеж. См. последующие процедуры о том, как это сделать.

  3. org/ListItem»>

    Добавьте фигуры для представления машин, складов, отгрузочных и приемных сооружений.

Создать план этажа

  1. Создайте базовую конструкцию внешней стены одним из следующих способов.

    Использовать формы комнаты

    1. Из Walls, Shell and Structure перетащите одну из фигур комнаты на страницу чертежа.

    2. org/ListItem»>

      Измените размер комнаты, перетащив маркеры управления и маркеры выделения на отдельные стены.

    Использовать формы стен

    1. Из набора Стены, оболочка и конструкция перетащите фигуры Внешняя стена на страницу чертежа.

    2. Измените размер стен, перетащив конечную точку ( или ).

    3. Перетащите конечную точку одной стены на другую стену.

      Конечные точки становятся красными, когда стены склеены. Пересечения между двумя стенами очищаются автоматически.

      Примечание. Для правильного соединения стен необходимо выбрать Приклеить к геометрии формы в диалоговом окне Привязать и приклеить .

  2. Создайте структуру внутренней стены.

    1. Перетащите фигуры Wall на страницу чертежа, расположив их внутри внешней конструкции.

    2. org/ListItem»>

      Измените размер стен, перетащив конечную точку ( или ).

    3. Перетащите конечную точку одной стены на другую стену.

      Конечные точки становятся красными, когда стены склеены. Пересечения между двумя стенами очищаются автоматически.

      Примечание. Для правильного соединения стен необходимо выбрать Приклеить к геометрии формы в диалоговом окне Привязать и приклеить .

  3. Добавить другие элементы конструкции.

      org/ItemList»>

    1. Из Walls, Shell and Structure перетащите структурные формы, такие как колонны, на страницу чертежа.

    2. Из трафарета Building Core перетащите основные формы здания, например лестницы, на страницу документа.

    3. Из Walls, Shell and Structure перетащите формы дверей и окон поверх стен.

      Двери и окна поворачиваются, чтобы выровняться со стеной и приклеиваются к стене. Они также приобретают толщину стены и перемещаются вместе со стенами при изменении их положения.

    4. После того, как вы соберете каркас здания и конструкцию стены, вы можете добавить электрические символы и размерные линии.

      Добавить электрические символы

      Из Electrical and Telecom перетащите настенные выключатели, розетки и другие настенные светильники на формы стен. Отпустите кнопку мыши, когда появится красный квадрат, указывающий, что символ приклеен к стене. Настенные светильники поворачиваются, чтобы выровняться со стеной и приклеиваются к стене.

      Можно также перетаскивать фигуры потолочных светильников, например Потолочный вентилятор , на страницу документа.

      Добавление размерных линий к стенам

        org/ItemList»>

      1. Щелкните правой кнопкой мыши стену и выберите Добавить измерение .

      2. Переместите размерные линии и размерный текст, перетащив управляющий маркер.

        Примечание. Чтобы увидеть подсказку о маркере управления для выбранной фигуры, наведите указатель мыши на маркер.

      3. Если вы добавите размер к стене, вы можете изменить размер стены, выбрав форму размера, введя нужный размер, а затем щелкнув за пределами формы размера.

Вставка плана этажа САПР

    org/ItemList»>

  1. В меню Вставить выберите Чертеж САПР .

  2. В разделе Файлы типа выберите Чертеж AutoCAD (*.dwg, *.dxf) . Найдите файл САПР и нажмите Открыть .

  3. Чтобы принять размер и расположение чертежа САПР, нажмите OK .

    После того, как вы вставили рисунок, вы можете изменить его размер, масштаб или переместить. Вы также можете заблокировать слой Microsoft Office Visio, содержащий чертеж САПР.

Скопируйте и вставьте существующий чертеж плана этажа Visio в новый чертеж

    org/ItemList»>

  1. Откройте существующий чертеж Microsoft Office Visio.

  2. В меню Файл щелкните Параметры страницы , а затем щелкните вкладку Масштаб . Запишите настройку масштаба в существующем чертеже, а затем установите соответствующий масштаб нового чертежа.

  3. В существующем чертеже выберите фигуры, которые вы хотите использовать в новом чертеже, а затем в меню Редактировать щелкните Копировать .

  4. org/ListItem»>

    Переключитесь на новый чертеж, а затем в меню Правка щелкните Вставить .

    Совет:  Вы можете заблокировать существующие слои чертежа, чтобы случайно не изменить их при создании нового плана поверх него.

Планы компоновки завода | Как создать дизайн макета завода » вики полезно План этажа завода

Решение Планы размещения завода может быть использовано для проектирования электростанции и проектирования расположения завода, чтобы сделать необходимые планы зданий и планировки завода выглядеть профессионально хорошо. Имея новейшее программное обеспечение для компоновки завода, решения для проектирования завода и, в частности, решение ConceptDraw Планы компоновки завода, включая готовые шаблоны, примеры планов компоновки завода и библиотеки трафаретов с элементами дизайна, архитекторами, электриками, интерьером дизайнеры, строители, менеджеры по телекоммуникациям, инженеры-проектировщики и другие техники могут использовать их для создания профессионально выглядящих чертежей всего за несколько минут.

Служба поддержки

Процесс строительства завода начинается со стадии компоновки завода — этапа проектирования, используемого для проектирования, анализа и, наконец, выбора подходящих конфигураций для производственного предприятия. Вопросы компоновки завода являются ключевыми для любого предприятия и возникают во всех типах производственного процесса. Достаточность компоновки влияет на эффективность последующих операций.
Это важный фон для эффективного производства, а также много вопросов. После того, как место завода определено, следующей важной задачей, стоящей перед руководством завода, является планирование соответствующей планировки предприятия.
Схема завода используется для создания наиболее эффективного физического расположения машин и оборудования, при этом завод строится таким образом, чтобы обеспечить самый быстрый и дешевый путь от сырья до отгрузки готовой продукции.
Создание плана, показывающего расположение промышленного оборудования, включает в себя множество различных элементов, которыми можно управлять с помощью Con

На примере «Поэтажный план завода» показаны производственные машины и оборудование на складе завода.
«Фабрика (ранее мануфактура) или производственное предприятие — это промышленная площадка, обычно состоящая из зданий и машин, или чаще комплекс, состоящий из нескольких зданий, где рабочие производят товары или управляют машинами, перерабатывающими один продукт в другой.
Большинство современных заводов имеют большие склады или похожие на склады помещения, в которых установлено тяжелое оборудование, используемое для конвейерного производства. Крупные фабрики, как правило, располагаются рядом с несколькими видами транспорта, некоторые из которых имеют железнодорожные, автомобильные и водные погрузочно-разгрузочные сооружения». [Фабрика. Википедия]
Пример «Поэтажный план завода» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, расширенного с помощью решения Plant Layout Plans из области Building Plans в ConceptDraw Solution Park.

Компоновка промышленного оборудования

Используемые решения

Строительные планы >

Планы этажей

Строительство, ремонт и реконструкция дома, квартиры, офиса или любого другого здания или помещения начинается с разработки детального плана здания и планов этажей. Правильная и быстрая визуализация строительной идеи важна для дальнейшего строительства любого здания.

ConceptDraw DIAGRAM, дополненный решением Fire and Emergency Plans из области Building Plans в ConceptDraw Solution Park, позволяет за считанные минуты составить план пожарного выхода любой сложности.

Если вы уже открыли ресторан или только планируете его открыть, сначала вам нужно спроектировать само место. Звучит сложно? Не беспокойтесь, мы здесь, чтобы помочь.
ConceptDraw для успешного планирования планов помещений вашего ресторана. Этот инструмент может помочь вам спланировать то, что вам потребуется.
Программное обеспечение включает в себя образец: планы этажей ресторана и кафе, план этажа ресторана, дизайн ресторана, план электрики ресторана, планы действий в чрезвычайных ситуациях ресторана, ландшафтный дизайн ресторана.

Как только вы начнете использовать ConceptDraw DIAGRAM вместе с многочисленными библиотеками и шаблонами уже существующих, предварительно разработанных планов, схем, диаграмм, блок-схем и диаграмм, вы поймете, насколько просто и гениально это приложение.

Большие толпы нуждаются в тщательном планировании; Организуйте места и мероприятия, создав план рассадки. Узнай первым, когда есть только стоячие места!

ConceptDraw DIAGRAM предоставляет решение Plant Layout Plans из области Building Plans в ConceptDraw Solution Park для разработки: схем производства, хранения, распределения, транспортировки, отгрузки, получения промышленных товаров.

«Склад — коммерческое здание для хранения товаров. Склады используются производителями, импортерами, экспортерами, оптовиками, транспортными предприятиями, таможней и т. д. Как правило, это большие простые здания в промышленных районах городов и поселков и сел. Они обычно имеют погрузочные доки для погрузки и разгрузки товаров с грузовиков. Иногда склады предназначены для погрузки и разгрузки товаров непосредственно с железных дорог, аэропортов или морских портов. Они часто имеют краны и вилочные погрузчики для перемещения товаров, которые обычно размещаются на поддонах стандарта ISO. загружаются в стеллажи для поддонов. Хранящиеся товары могут включать в себя любое сырье, упаковочные материалы, запасные части, компоненты или готовые товары, связанные с сельским хозяйством, производством и производством». [Склад. Википедия]
Пример «План этажа склада» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, дополненного решением Plant Layout Plans из области Building Plans в ConceptDraw Solution Park.

Компоновка складского оборудования

Используемые решения

Строительные планы >

Планы этажей

Для того, чтобы быть безопасным как для вас, так и для ваших сотрудников, а также ваших клиентов, которые время от времени приходят к вам в гости и могут застрять в здании, особенно если ваш офис находится в высоком здании на одном из верхние этажи, то вы должны составить план пожарного выхода на случай пожара, чтобы люди могли жить в здании вовремя, избегая травм, травм или даже смерти. Для создания такого плана вы всегда можете использовать программное обеспечение ConceptDraw DIAGRAM, которое является одним из лучших приложений для рисования, предоставляющим все необходимые инструменты для создания собственных планов, в том числе и пожарных выходов.

План действий при пожаре должен быть в каждом здании на каждом этаже. Предварительно разработанный в программе ConceptDraw DIAGRAM план эвакуации поможет сотрудникам или членам их семей при стихийных бедствиях, пожарах, опасных утечках и других стихийных бедствиях. Начните рисовать аварийный план с границ этажа, затем поместите внутренние стены и двери и, наконец, используйте стрелки, чтобы показать направления эвакуации к пожарным выходам.

Как нарисовать план этажа

Если вам необходимо создать план здания, вы можете нарисовать его вручную на листе бумаги, а также можете воспользоваться специальными программами. С помощью ConceptDraw вы можете создать план здания любой сложности. Благодаря специальным шаблонам и библиотекам объектов это не займет у вас много времени и не потребует специальных навыков.

ConceptDraw поможет вам быстро и умело создать планировку помещения любой конфигурации. ConceptDraw содержит ряд готовых шаблонов для создания планов помещений, а благодаря имеющимся в программе библиотекам с предметами интерьера вы сможете расставить мебель, обозначить расположение дверей и окон и указать размеры.

Начертить собственные схемы склада, производства, распределения, отгрузки, транспортировки и получения готовой продукции всегда проще с помощью специального программного обеспечения, которое может сделать ваши диаграммы очень сложными и профессиональными, даже если у вас нет большого опыта в создании таких блок-схем. С помощью библиотеки машин и оборудования, доступной для вашего использования прямо сейчас, вы можете сделать невероятно выглядящую умную и структурированную диаграмму, используя элементы дизайна.

Планы зданий представляют собой набор чертежей в масштабе, которые показывают вид сверху, отношения между комнатами, пространствами и другими физическими особенностями на одном уровне конструкции. Обычно планы рисуются или распечатываются на бумаге, но они могут быть и в виде цифрового файла.
Программное обеспечение для быстрого планирования зданий для создания великолепной планировки офиса, домашнего этажа, плана электроснабжения, планов коммерческих этажей, планов складских помещений, планов зданий выставок и торговых центров, планов школьных и учебных зданий, планов кафе или ресторанов, планов спортзалов и спа-центров. , планы спортивных площадок, планы электрических и телекоммуникационных зданий, планы пожарных и чрезвычайных ситуаций, планы HVAC, планы безопасности и доступа, планы сантехники и трубопроводов, а также планы заводов.

Библиотека векторных трафаретов Промышленный транспорт содержит клипарт промышленных транспортных средств для программного обеспечения ConceptDraw DIAGRAM для построения диаграмм и векторного рисования.
Используйте его для рисования промышленных транспортных средств, транспорта, подъема и перемещения материалов с помощью машин.

Используйте библиотеку элементов дизайна «Отгрузка и приемка» для построения планов размещения складского оборудования завода, поэтажных планов центров отгрузки и приема с оборудованием для вывоза, транспортировки и распределения промышленных товаров, грузов, грузов и запасов с заводов и промышленных объектов.

Планировки офисов и планы офисов представляют собой особую категорию строительных планов и часто являются обязательным требованием для точного и правильного строительства, проектирования и эксплуатации офисных помещений и хозяйственных зданий. Дизайнеры и архитекторы стремятся сделать планы офисов и офисных этажей простыми и точными, но в то же время уникальными, элегантными, креативными и даже неординарными, чтобы легко повысить эффективность работы и привлечь большое количество клиентов.

ConceptDraw DIAGRAM, расширенный с помощью Plant Layout Plans Solution из области Building Plans, представляет собой современное полнофункциональное программное обеспечение для проектирования предприятий.

План этажа завода | Планы расположения завода | Как рисовать планы зданий

Пример «План этажа планировки завода» показывает производственные машины и оборудование на заводском складе.
«Фабрика (ранее мануфактура) или производственное предприятие — это промышленная площадка, обычно состоящая из зданий и машин, или чаще комплекс, состоящий из нескольких зданий, где рабочие производят товары или управляют машинами, перерабатывающими один продукт в другой.
Большинство современных заводов имеют большие склады или похожие на склады помещения, в которых установлено тяжелое оборудование, используемое для конвейерного производства. Крупные фабрики, как правило, располагаются рядом с несколькими видами транспорта, некоторые из которых имеют железнодорожные, автомобильные и водные погрузочно-разгрузочные сооружения». [Фабрика. Википедия]
Пример «План этажа планировки завода» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, дополненного решением Plant Layout Plans из области Building Plans в ConceptDraw Solution Park.

Компоновка промышленного оборудования

Используемые решения

Строительные планы >

Планы этажей

Это решение расширяет возможности программного обеспечения ConceptDraw PRO v.9.5 (или более поздней версии) для компоновки технологических установок и образцов проектирования трубопроводов, шаблонов и библиотек векторных трафаретов для рисования планов расположения предприятий. Используйте его для разработки компоновок электростанций, эскизов электростанций

Планы зданий представляют собой набор чертежей в масштабе, которые показывают вид сверху, отношения между комнатами, пространствами и другими физическими особенностями на одном уровне конструкции. Обычно планы рисуются или распечатываются на бумаге, но они могут быть и в виде цифрового файла.
Программное обеспечение для быстрого планирования зданий для создания великолепной планировки офиса, домашнего этажа, плана электроснабжения, планов коммерческих этажей, планов складских помещений, планов зданий выставок и торговых центров, планов школьных и учебных зданий, планов кафе или ресторанов, планов спортзалов и спа-центров. , планы спортивных площадок, планы электрических и телекоммуникационных зданий, планы пожарных и чрезвычайных ситуаций, планы HVAC, планы безопасности и доступа, планы сантехники и трубопроводов, а также планы заводов.

Как нарисовать план этажа

Создание чертежей простых офисных планировок с помощью ConceptDraw PRO.
Используйте их для разработки планов этажей и чертежей для управления помещениями, управления переездами, инвентаризации канцелярских принадлежностей, инвентаризации активов, плана планировки офиса.

Как нарисовать план этажа

Microsoft Azure — это широко используемая облачная платформа, созданная Microsoft, которая теперь управляется центрами обработки данных Microsoft в 19 регионах мира и имеет широкий набор преимуществ и функций. Программное обеспечение
ConceptDraw PRO для построения диаграмм и векторного рисования, расширенное с помощью Azure Architecture Solution, из раздела «Компьютеры и сети» в ConceptDraw Solution Park лучше всего подходит для разработки различной графической инфографики, иллюстраций и материалов, демонстрирующих возможности и работу Microsoft Azure Cloud System и служб Azure.

ConceptDraw PRO, дополненный решением Plant Layout Plans Solution из области Building Plans, представляет собой современное полнофункциональное программное обеспечение для проектирования предприятий.

Библиотека векторных трафаретов «Машины и оборудование» содержит 24 обозначения промышленных машин и оборудования.
Используйте библиотеку элементов дизайна «Машины и оборудование» для рисования планов внутреннего оформления завода, компоновки производственного оборудования и планов этажей завода с помощью программного обеспечения для построения диаграмм и векторного рисования ConceptDraw PRO.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
