Проект по 3D моделированию и печати

Краснодарский край, г. Сочи

Муниципальное образовательное бюджетное учреждение Лицей № 59

Научная статья

на городскую научно-практическую конференцию школьников

«Первые шаги в науку»

по теме:

ИСЛЕДОВАНИЕ 3d ТЕХНОЛОГИЙ НА ПРИМЕРЕ СОЗДАНИЯ И ПЕЧАТИ ШАХМАТНЫХ ФИГУР

(возрастная категория "Юниор" , естественнонаучная секция техническая: анимация и 3D моделирование )

Выполнил:

Мирный Ярослав

Ученики 5 «Б» класса

МОБУ Лицей №59

Научный руководитель:

Мирная Ю.А.,

Учитель информатики

г. Сочи

2018

Оглавление

Содержание. ...............................................................................................................................2

Введение.....................................................................................................................................3

Глава 1. Исследование 3д технологий...................................................................................5

1.1. Принцип работы 3д принтера........................................................................................5

1.2. Выбор программы для 3д моделирование.................................................................6

1.3. Выбор среды печати модели, слайсеры.......................................................................9

1.4. Выбор пластика для печати моделей.........................................................................10

Глава 2. Создание 3д моделей на примере шахмат............................................... ............11

2.1. Моделирование фигуры пешки с помощью экструдирования окружности........11

2.2. Моделирование фигуры слона с помощью точечного выдавливания граней по осям координат ........................................................................................................................12

2.3. Моделирование фигуры коня по фоновому изображению......................................13

Глава 3. Печать моделей на 3д принтере.............................................................................14

3.1. Экспорт созданных моделей в пригодную для 3д печати форму.........................14

3.2. Сравнительное исследование качества получаемых моделей при различных настройках среды печати.......................................................................................................14

3.3. Выбор оптимальных настроек среды и принтера для максимально быстрой и корректной печати............................................... ...................................................................17

Заключение...............................................................................................................................19

Список литературы................................................................................................................20

Введение

Актуальность: В данной работе речь пойдет о новой технологии создания объектов и предметов — 3D принтере. Указываются основные принципы и технологии работы устройства.

3D-печать становится все более и более доступной и открывает множество возможностей. Я исследую возможности использования 3D-печати на примере создания и печати шахматных фигур .

В повседневную жизнь 3D пришло к нам в начале нового тысячелетия. Мы, естественно, связываем это определение с киноискусством или мультипликацией. Но данная технология охватывает гораздо больше спектров нашей жизни. Итак, что же такое 3D принтер, и, что представляет собой печать на таком устройстве?

Цель исследовательской работы: Узнать, как работает 3D-принтер, создать реальные модели и их напечатать, получить оптимальные настройки для дольнейшей работы с принтером.

Задачи:

1. Найти информацию о работе 3D-принтера установленного в школьной лаборатории 3D-моделирования .

2. Изучить принцип работы этого устройства.

3. Выбрать программу для моделирования и на ее основе создать модели шахматных фигур.

4. Напечатать созданные модели на принтере.

5. Проанализировать получившиеся результаты.

Гипотеза:  Возможности 3D-принтера очень велики на данный момент, поэтому в будущем, вероятно, он будет очень востребован в разных областях. На первый взгляд технология кажется очень сложной, но мне кажется освоить ее может любой школьник.

Методы исследования: Изучение 3D моделирования в процессе создание модели шахматных фигур в программе Blender и печати на школьном 3D принтере, наблюдение, сравнение.

Объект исследования: 3D-принтер, среда печати Cura, моделирования в программе Blender .

Предмет исследования: Возможности 3D –принтера.

Актуальность исследования в том, что 3D моделирование играет важную роль в жизни современного общества. Сегодня оно широко используется в сфере маркетинга, архитектурного дизайна, медицины и кинематографии, не говоря уже о промышленности. 3Д-моделирование позволяет создать прототип будущего сооружения, коммерческого продукта в объемном формате. Важную роль 3D моделирование играет при проведении презентации и демонстрации какого-либо продукта или услуги.

Практическая значимость: В современном мире 3D технологии позволяют печатать реальные дома, человеческие органы, продукты питания и стальные детали.

Глава 1. Исследование 3д технологий

1.1. Принцип работы 3д принтера

3D принтер Arduino mega 2560 представляет из себя не сложную конструкцию (Рисунок1):

моторы двигающие оси x, y и z, нагреваемый стол, блок питания, экструдер и контролер.

Т

Рисунок 1 схема принтера Arduino mega 2560

Технология печати на 3d принтере Arduino mega 2560 предполагает, что на основе виртуальной модели создается объект, путем послойного нанесения термопластика. Экструдер, то есть печатающая головка 3d принтера Arduino mega 2560, разогревает материал до необходимой температуры и распределяет его в необходимых пропорциях по заданным в виртуальной модели точкам координат. Происходит это путем выдавливания экструдером термопластика (Рисунок 2).

Рисунок 2. Принцип работы экструдера

1.2. Выбор программы для 3д моделирование

3D моделирование — очень популярное, развивающееся и многозадачное направление в компьютерной индустрии на сегодняшний день. Создание виртуальных моделей чего-либо стало неотъемлемой частью современного производства. Выпуск медиа-продукции, кажется, уже не возможен без использования компьютерной графики и анимации. Конечно же, под разнообразные задачи в этой отрасли предусмотрены и специфические программы.

Выбирая среду для трехмерного моделирования, в первую очередь, следует определить круг задач, для решения которых она подходит.

1) Самым популярным представителем 3Д-моделлеров остается Autodesk 3ds Max (Рисунок 3) — самое мощное, функциональное и универсальное приложение для трехмерной графики. 3Д Макс — это стандарт, под который выпущено множество дополнительных плагинов, разработано готовых 3Д-моделей, отснято гигабайты авторских курсов и видеоуроков. С этой программы лучше всего начинать учиться компьютерной графике.

Рисунок 3. среда моделирования Autodesk 3ds Max

Эта система может использоваться во всех отраслях, начиная от архитектуры и дизайна интерьеров и заканчивая созданием мультфильмов и анимированных видеороликов. Autodesk 3ds Max идеален для статичной графики. С помощью него быстро и технологично создаются реалистичные картинки интерьеров, экстерьеров, отдельных предметов. Большинство разрабатываемых 3Д-моделей создаются именно в формате 3ds Max, что подтверждает эталонность продукта и является самым большим его плюсом.

Некоторым минусом программы является, то что она защищена авторским правом и является платной, а так же очень сложна в изучении и управлении.

2) Для целей строительного, инженерного и промышленного проектирования применяется самый популярный чертежный пакет — AutoCAD (Рисунок 4) от компании Autodesk. Эта программа обладает мощнейшим функционалом для двухмерного черчения, а также проектирования трехмерных деталей разной сложности и назначения.

Научившись работать в AutoCAD, пользователь сможет проектировать сложные поверхности, конструкции и прочие изделия материального мира и оформлять к ним рабочие чертежи. На стороне пользователя — русскоязычное меню, справка и система подсказок по всем операциям.

Рисунок 4. среда моделирования AutoCAD

Эту отсутствие поддержки большого числа форматов 3Д-моделей, Blender может похвастать перед тем же 3ds Max более продвинутым инструментарием создания анимаций.программу не стоит применять для красивых визуализаций. Стихия Автокада — рабочие чертежи и подробная разработка модели.

3) Бесплатная программа Blender (Рисунок 5) является очень мощным и многофункциональным инструментом для работы с трехмерной графикой. Количеством своих функций он практически не уступает большим и дорогим 3ds Max и Cinema 4D. Эта система вполне подойдет как для создания 3Д-моделей, так и для разработки видеороликов и мультфильмов. Несмотря на некоторую нестабильность работы и

Рисунок 5. среда моделирования Blender

Blender может оказаться сложным в изучении, так как имеет сложный интерфейс, непривычную логику работы и нерусифицированное меню. Зато благодаря открытой лицензии он может быт успешно использован в быту и коммерческих целях.

На программе Blender остановим свой выбор и будем использовать в работе.

1.3. Выбор среды печати модели, слайсеры

Что такое слайсеры и зачем нужны?

Слайсер – изначально это утилита, которая умеет из поверхностного массива сделать нарезку параллельными плоскостями и перевести полученную информацию в G-код. Ведь головки экструдера работают именно таким образом, строя объект последовательным наращиванием «срезов» поверхностей в параллельных плоскостях. Сегодня все мощные программы моделирования имеют встроенные возможности по компилированию своих моделей в файл формата *.stl.

Программы, используемые для работы с 3d принтером в основном бесплатные. Только некоторые из них имеют платные версии или расширения. Все бесплатные программы, предоставляемые для 3d принтера разработчиками, пока поддерживаются и обновляются тоже на свободной основе. Многие из них имеют открытый код.

Cura - одно из самых удобных и интуитивно понятных приложений от производителя 3D принтеров Ultimaker. Получила самое большое распространение – это самый популярный слайсер для 3D принтера. Кроме инструментов редактирования, настроек материала, опций печати, включён ряд удобных функций по расчёту количества материала и его стоимости, веса изделия. Имеет открытый код. Полностью бесплатная, обновляемая утилита, ее я и буду использовать

1.4. Выбор пластика для печати моделей

Технология послойного наплавления имеет массу преимуществ, среди которых относительная простота конструкции принтеров и ценовая доступность как устройств, так и расходных материалов. Как правило, для печати используются термопластики, но есть и исключения – композитные материалы, содержащие различные добавки, но основанные, опять-таки, на тер мопластиках.

В современной промышленности используется большое количество разнообразных термопластиков, каждый из которых производится для определенных целей, соответственно все они имеют разные физико-математические  характеристики.  Некоторые виды пластика твердые и прочные, другие мягкие и выдерживают только слабое воздействие; есть нетоксичный пластик для создания пищевой упаковки; пластик различается по цвету; по воздействию на него внешних и других факторов.

ABS производится на основе термопластичной смолы путем сополимерезации акрила, нитрила и  бутадиенстирола. Свойства ABS пластика могут
 немного различаться в зависимости от соотношения пропорций веществ в его составе. ABS – ударопрочный термопластик. Очень популярный благодаря своим физико-механическим свойствам. Он прекрасно обрабатывается - шкурится, сверлится, пилится. Хорошо подходит для печати функциональных моделей. Но к сожалению очень капризен к условиям окружающей среды во время печати, при сквозняке может случится расслоение модели, может давать сильную усадку при остывании.

 PLA - это алиатический полиэфир, состоящий из органических веществ, вроде картофельного крахмала или целлюлозы.
PLA обладает низкой усадкой, то есть потерей объема при охлаждении, что способствует предотвращению деформаций будущих моделей, не капризен и прост в использовании.
Стоимость PLA относительно невелика, что добавляет популярности этому материалу.

Глава 2. Создание 3д моделей на примере шахмат

2.1. Моделирование фигуры пешки с помощью экструдирования окружности

Для создание модели я решил воспользоваться программой Blender. Одной из основных фигур шахматной доски является пешка, с нее я решил начать моделирование.

1) В рабочем окне программы я добавил полисетку окружность на 32 грани.(Рисунок 6)

Рисунок 6. Полисетка окружность

2) С помощью инструментов вытягивания, экструдирования, и сужения/растягивания диаметра моей полисетк, и я преобразовал окружность в основу для пешки.(Рисунок 7)

Рисунок 7. Экструдирование окружности.

3) Для создания головной части пешки я воспользовался добавлением полигональной икосферой, поместив ее на получившееся ранее основание. (Рисунок 8)

Рисунок 8. Добавление полигональной икосферы.

2.2. Моделирование фигуры слона с помощью точечного выдавливания граней по осям координат

Создание фигуры слон очень похоже на создание пешки, за тем отличаем, что навершие слона мы моделируем сами в отличие от пешки. Использовал я точечное выдавливание граней и смещение их по осям координат.(Рисунок 9)

Рисунок 9. Точечное выдавливание граней

2.3. Моделирование фигуры коня по фоновому изображению

1) Для моделирования фигурки Коня, я воспользовался фоновым изображением, которое поместил на ось координат. (Рисунок 10)

Рисунок 10. Фоновый рисунок.

2) В процессе создания фигуры коня я пользовался экструдированием вверх, сдвигом и смещением по осям координат. Для прорисовки ушей выдавил и наклонил две грани.(Рисунок 11)

Рисунок 11. Процесс экструдирования коня по фоновому изображению

3) Для придания коню красивых отпекаемых форм я воспользовался модификатором сглаживания - сурфейс. (Рисунок 12)

Рисунок 12. Модификатор сурфейс

Глава 3. Печать моделей на 3д принтере

3.1. Экспорт созданных моделей в пригодную для 3д печати форму

Для того что- бы программа слайсер распознала созданную мной модель и подготовила ее для печати необходимо экспортировать созданные модели в формате *.stl. Для этого я воспользовался встроенным в Blender аддоном для 3d печати. (Рисунок 12)

Рисунок 12. Модуль для 3d печати

3.2. Сравнительное исследование качества получаемых моделей при различных настройках среды печати cura

Для печати получившихся моделей шахматных фигурок я открыл все три модели в программе Cura (Рисунок 13)

Рисунок 13. Отбражение моделей в среде программы Cura

Я настроил среду Cura в соответствии с теми настройками, которые рекомендовал производитель принтера. Диаметр нити 1,75мм, диаметр сопла 0,4, температура печати от 180-250, высота слоя 0,1мм, использовался пластик PLA.

При первом запуске модель не прилипла к столу, я подключил нагрев стола 70 градусов.

При повторном запуске с рекомендованными настройками при не высокой скорости модель напечаталась довольно качественно: видны полигонали шляпки но выпирает лишний пластик на ножке, это связано с отсутствием охлаждения в процессе печати.(Рисунок 14)

Рисунок 14. Результат печати на рекомендованных настройках без обдува.

Проблему охлаждения я попробовал решить печатая модель с обдувом (охлаждением) пластика реализованным за счет подключения кулера в программе Cura. Для Сокращения времени печати я попробовал напечатать три пешки одновременно. Принтер неплохо справился с задачей. И качество получаемых моделек в итоге не плохое за счет поэтапного охлаждения слоев при переходе принтера от модели к модели. (Рисунок 15)

Рисунок 15. Печать с охлаждением.

Подняв скорость с 50 до 100, в целях экономии времени печати я получил модель с расслоившимися слоями, принтер не успевал качественно зафиксировать нить пластика.(Рисунок 16)

Рисунок 16. Печать принтера на высокой скорости.

В целях экономии пластика я попробовал изменить параметры плотности заполнения и толщины стенок. При плотности заполнения 25% в узких местах готовой модели появляется лишний пластик. При заполнении 20 процентов этой проблемы не возникает. (Рисунок 17.). Так же я попробовал уменьшить толщину стенок с 0,8мм-0,4мм, в итоге при меньшей толщине модель получилась не достаточно прочной и легко деформировалась при надавливании.

Рисунок 17. Печать при заполнении 20% и 25% и разной толщине стенок.

3.3. Выбор оптимальных настроек среды и принтера для максимально быстрой и корректной печати

Для удобного сравнения результатов печати я объединил полученные результаты в таблицу. (Таблица 1)

Таблица 1. Сводная таблица показателей печати.

Для печать в высоком качестве необходимо запастись временем. Скорость печати необходимо опустить до минимальной иначе маленькие детали шахмат перегреваются и появляется лишние хвосты пластика, теряется форма полигоналей у пешки. Очень важен работающий обдув, без него качественной верхушки не получилось.
Печать в нормальном качестве, с меньшими затратами на время, очень не плохо получилась при одновременной печати трех моделей. Из-за поочередной печати слоев на нескольких моделях пластик успевает остыть и следующий слой ложится ровнее.

Заполнение самое оптимальное оказалось 20%, при большем заполнении лишний пластик скапливается и лезет наружу. (Рисунок 18)

Толщина слоя оптимальная 0,8 миллиметра, при меньшей, модель получалась мягкой и не очень прочной. Быстрый режим печати давал низкое качество и плохую укладку слоев. Низкое качество пойдет для "чернового" макетирования.

Рисунок 18. Результаты итоговой печати

Заключение

На основании проведенного исследования я могу с уверенностью сказать, что казавшиеся мне ранее волшебными и не постижимыми 3d технологии, доступны обычному школьнику. Приложив совсем немного усилий я научился создавать свою, пусть и не очень сложную, но объемную модель. Методом наблюдения и изменения входных настроек печати, нашел оптимальные параметры для воплощения моих фигур в реальные объекты.

В ближайшее время я планирую спроектировать и напечатать полный набор из 32 шахматных фигур, а также поле для игры. Я буду продолжать совершенствовать свои навыки владения средой моделирования и анимации Blender. Очень здорово, что такие высокие технологии стали общедоступны, даже в школах и возможно когда-нибудь я стану 3д-аниматором, 3д-повором, а может и 3д-хирургом!

Список литературы

1 . Учебник по CURA 3D — Как пользоваться программой-слайсером CURA // Опубликовано: 08.06.2017 © 3DPT.RU

2. «Основы Blender 2.6», автор James Chconister, перевод Юрий Корбут и Юрий Азовцев

3. http://rutracker.org/forum/viewtopic.php?t=3627777 Blender: 3D-моделирование и анимация. Руководство для начинающих

4. http://rutracker.org/forum/viewtopic.php?t=3629201 Blender Basics / Основы Blender (3-е издание) v. 2.49

5. 3d-печать с нуля Подробное руководство по обучению работы на 3D принтере 2015год (с) Горьков Дмитрий

6. Энциклопедия 3D-печати // http://3dtoday.ru/wiki/3D_print/

7. Серия видиоуроков по 3D моделированию с помощью программы Blender. от Qiqerru

8. Blender. Начало. Видеоуроки blender на русском языке., от Програмишка РФ

9. "Blender Basics" (Основы Blender) Джеймс Кронистер

10. "Третья промышленная революция. О 3D-принтерах подробно" Сергей Плотников

Учебный проект "Использование технологий 3D

Муниципальное бюджетное общеобразовательное учреждение

средняя общеобразовательная школа № 9

Проект по информатике

Тема: «Использование технологий 3D - моделирования»

Подготовил: ученик 9 класса «А»

Долматов Константин Александрович

Руководитель проекта:

Стрельникова Людмила Сергеевна

Воронеж

2018-2019 учебный год

Оглавление

Введение……………………………………………………………………………………. ……3

Глава1. Теоретическая часть

    1. Разновидности 3D моделирования……………………………………………..………..4-5

1.2. Моделирование при помощи 3D принтера………………………………………...……5-7

1.3. Моделирование при помощи 3D ручки…………………………………………….……7-8

Глава 2. Практическая часть

2.1. Сравнительная характеристика использования 3D – технологий……………………….9

2.2. Создание 3D модели при помощи 3D ручки……………………………………..…..10-11

Заключение………………………………………………………………..……….……………12

Список литературы…………………………………………………………………………..…13

Введение

«Теоретически для построения наилучшей модели требуется, чтобы все необходимые компоненты поступили на рассмотрение одновременно». Эдвард де Боно

Эти слова принадлежат Британскому психологу и автору 12 книг. Я согласен с его мнением, так как полный взгляд на ситуацию позволяет работать, отталкиваясь сразу от всех частей информации.

Моделирование в информатике – это составление образа какого-либо реально существующего объекта, который отражает все существенные признаки и свойства.

3D-технологии создания объектов можно использовать практически повсеместно. Вы можете создать расческу, ложку, подставку и т.д. Значительно ускорить строительство и сделать его более доступным и безопасным. С развитием трёхмерных технологий, стало возможно создание большинства частей человеческого тела. Но чаще они используются в стоматологии.

Тема данной проектной работы «Использование технологий 3D-моделирования» была выбрана мной потому что, я считаю её актуальной и хочу поведать вам о технологии за которой, на мой взгляд, стоит будущее в свете многообразия её использования.

Цель: Создание модели самолета, с использованием 3D-ручки.

Задачи:

1. Изучить особенности использования 3D - технологий.

2. Сравнить технологию создания моделей с использованием 3D - ручки и 3D-принтера.

3. Научиться создавать модели с использованием 3D - ручки.

4. Создать модель самолёта с использованием 3D – ручки.

Проблема исследовательской работы: Моделирование является современным этапом развития технологий, но при этом мало кто использует эту технологии, из – за её дороговизны и сложности в использовании.

Глава1. Теоретическая часть

    1. Разновидности 3D моделирования

Существует три вида 3D-моделирования:

  • каркасное моделирование;

  • поверхностное моделирование;

  • твердотельное моделирование.

Первый из них, наиболее простой – это каркасное моделирование. Модели, получаемые при создании этого типа, будут называться каркасными. Состоят они из линий, дуг, сегментов и полигонов. Изображения такого типа не передают полную информацию об объекте, зато с их помощью можно изучить его устройство и функциональность.

Рис.1 пример каркасного моделирования

Главным преимуществом каркасного моделирования является то, что на хранение трехмерных моделей, созданных этим способом, не требуется много оперативной памяти компьютера. Чаще всего каркасная визуализация применяется в специализированных программах для построения предполагаемой траектории движения устройства или инструмента.

Второй вид 3D-моделирования – это поверхностное моделирование.

Рис.2 пример поверхностного моделирования

В отличие от каркасного, здесь имеются не только сегменты, линии, дуги и полигоны, но и поверхности, образующие контур отображаемого объекта.

Последний, самый точный тип 3D-моделирования, называется  «твердотельное моделирование». В результате его использования можно получить настоящий образец готового объекта, который передает все данные о нем.

Рис.3 пример твердотельного моделирования

Модель, созданная благодаря этому способу визуального воспроизведения, содержат текстуру. Хотя такие модели занимают наибольший объем памяти компьютера по сравнению с остальными, но они полностью описывает готовый объект.

    1. Моделирование при помощи 3D-принтера

3D-принтер — станок с числовым программным управлением, использующий метод послойного создания детали. 3D печать является разновидностью аддитивного производства и обычно относится к инструментам быстрого прототипирования.

Также применяются различные технологии позиционирования печатающей головки:

Декартова, когда в конструкции используются три взаимно-перпендикулярные направляющие, вдоль каждой из которых двигается либо печатающая головка, либо основание модели.

При помощи трёх параллелограммов, когда три радиально-симметрично расположенных двигателя согласованно смещают основания трёх параллелограммов, прикреплённых к печатающей головке .

Автономная, когда печатающая головка размещена на собственном шасси, и эта конструкция передвигается целиком за счёт какого-либо движителя, приводящего шасси в движение.

3D-принтер с вращающимся столиком — использование на одной (или нескольких) осях вращения вместо линейного передвижения.

Ручная, когда печатающая головка выполнена в виде ручки/карандаша, и пользователь сам подносит её в то место пространства, куда считает нужным добавить выделяемый из наконечника быстро затвердевающий материал. Назван такой прибор «3D-ручка», и к 3D-принтерам может быть отнесён с известной натяжкой. Существуют варианты с использованием термополимера, застывающего при охлаждении, и с использованием фотополимера, отверждаемого ультрафиолетом.

Рис.4 3D-принтер

Рис.5 пример модели созданной на 3D-принтере

Слайсер – программа для перевода 3D модели в управляющий код для 3D принтера.

Модель режется (слайстися) по слоям. Каждый слой состоит из периметра и/или заливки.

Рис.6 пример части модели “разрезанной” при помощи слайсинга

Модель может иметь разный процент заполнения заливкой, также заливки может и не быть (пустотелая модель).

На каждом слое происходят перемещения по осям XY с нанесением расплава пластика. После печати одного слоя происходит перемещение по оси Z на слой выше, печатается следующий слой и так далее.

    1. Моделирование при помощи 3D-ручки

3D-ручка — это инструмент для рисования, позволяющий создавать трехмерные объекты. По принципу работы 3D ручки разделяются на два вида: «горячие» и «холодные».

«Горячие» ручки заправляются термопластиком, который поставляется в виде прутков или катушек нитей. В верхней части корпуса 3D ручки располагается отверстие, в которое вставляется пластик. Встроенный механизм автоматически подводит пластик к экструдеру, где он нагревается и подается в горячем виде через сопло. Расплавленный пластик способен принимать любую форму, а затем быстро застывает.

Рис.7 3D-ручка

Рис.8 пример модели сделанной “горячей” 3D-ручкой

Принцип действия «холодной» 3D-ручки основан на экструзии жидкой фотополимерной смолы, затвердевающий на выходе под воздействием ультрафиолетового излучателя. В таком устройстве нет нагревательных элементов, и материал для рисования не имеет высокой температуры. Гаджет работает без проводов, энергопотребление происходит за счет встроенного аккумулятора. В ручку вставляется картридж с жидким полимером. Для большинства «холодных» 3D-ручек доступны разные виды смол: обычные, эластичные, магнитные, светящиеся и меняющие цвет в зависимости от температуры.

Рис.9 холодная 3D-ручка

Глава 2. Практическая часть

2.1. Сравнительная характеристика использования 3D - технологий

Параметры сравнения

3D-принтер

3D-ручка

Скорость работы

от 40 до 150 мм/сек

От 50 до 350 мм/сек

Что нужно для печати

Готовая цифровая 3D-модель

Художественный навык

Качество печати

99% сходство с цифровой 3D-моделью

Зависит от человека

Температура печати

От 10 до 300 градусов

От 150 до 270 градусов

Ограничения

Размер модели которую может напечатать домашний 3D-принтер не больше 20-30 см в диаметре

-

Материал печати

Пластик, эпоксидная смола, цемент, биологические ткани

Пластик, эпоксидная смола

Итог

Подходит как для домашнего так и в промышленного использования из-за его точности

Подходит только для творчесива

2. 2. Создание 3D - модели при помощи 3D - ручки

Этап 1. Найти трафарет желаемой модели

Рис 10. трафарет модели самолета

Этап 2. Подготовить 3D-ручку к использованию

  1. Подключить к сети электропитания

  2. Заправить пластик

  3. Настроить параметры подачи пластика

  4. Дождаться момента когда температура сопла дойдёт до 200 градусов

Рис 11. Создание модели самолета

Этап 3. Распечатать трафарет на листе A4 (дополнительно можно положить на лист прозрачный прямоугольник из ОРК стекла или температурастойкого пластика для лучшего отклеивания модели)

Рис 12. Создание модели самолета

Рис 13. Модель самолета

Заключение

Проведенное исследование позволяет сделать вывод о том, что 3D-печать быстрыми темпами проникает почти во все сферы человеческой деятельности. Технологии 3D-печати дают большие возможности, для воплощения самых экстравагантных идей. Одним из важных преимуществ 3D-печати является экономия времени и средств при производстве объектов различной сложности по сравнению с традиционными способами. Наиболее прогрессивными технологиями создания 3D-печатных объектов являются аддитивные, которые позволяют получить конечный коммерческий продукт. В архитектуре и дизайне актуально 3D-печатное макетирование. Метод 3D-печати напрямую зависит от поставленной автором цели и задачи.
При выполнении данной проектной работы были выполнены следующие задачи:

  • Были изучены разновидности 3D-моделирования .

  • Были изучены разновидности 3D-принтеров.

  • Были изучены разновидности 3D-ручек.

  • Была создана 3D-модель самолёта.

В ходе данной работы я:

  1. Познакомился с 3D-моделированием.

  2. Узнал о разновидностях 3D-принтеров и 3D-ручек.

  3. Узнал о отличиях и особенностях 3D-ручек и 3D-принтеров.

Таким образом, поставленные цели и задачи выполнены.

Список литературы

  1. Цитаты: о моделировании. О моделировании цитаты [Электронный ресурс]. – URL: https://citaty.space/цитаты_о%20моделировании_15236

  2. [Электронный ресурс]. – URL: http://fb.ru/article/326260/modelirovanie-v-informatike---eto-chto-takoe-vidyi-i-etapyi-modelirovaniya

  3. [Электронный ресурс]. – URL: https://habr.com/ru/post/196182/

  4. [Электронный ресурс]. – URL: https://ru.wikipedia.org/wiki/3D_ручка#«Холодные»_3D_ручки

  5. [Электронный ресурс]. – URL: http://all-flesh.ru/story/3d-modelirovanie-v-21-vek

  6. [Электронный ресурс]. – URL: https://koloro.ua/blog/3d-tekhnologii/3d-model-vidy-urovni-slozhnosti-sostavnye-chasti.html

  7. [Электронный ресурс]. – URL: https://cyberleninka.ru/article/n/3d-tehnologii-i-ih-primenenie-v-dizayne

3D-печать, 3D-сканирование, Литье пластмасс, 3D-моделирование / Блог компании Top 3D Shop / Хабр

На сегодняшний день можно встретить большое количество компаний и людей, которые занимаются предоставлением 3D-услуг, и Top 3D Shop не исключение. Мы стараемся развиваться и предлагать нашим клиентам все больше возможностей для реализации их проектов.

Сегодня мы хотели бы поделиться нашими выполненными работами в разных сферах 3D-услуг.

Начнем с 3D-печати
Мы используем достаточно большое количество 3D-принтеров различных технологий от FDM до SLS, для того, чтобы быть уверенными в нашей гибкости и эффективности при работе над проектами наших клиентов.

Часто к нам поступают заказы с прототипированием корпусов, данную деталь планировалось использовать как мастер-модель для литья в силиконовую форму. Чуть позже мы к ней вернемся.

FDM, Picaso 3D Designer PRO 250, PLA, 100 мкм

Сборная форма для литья, напечатана на Formlabs Form 1+ и готова к использованию. SLA, 25 мкм

Мастер-модель корпуса лампы для создания силиконовой формы и литья небольшой партии. SLS, Formiga p110, Полиамид, 90 мкм

Прототипирование корпусов. FDM, Picaso 3D Designer, ABS, 100 мкм

3D-сканирование
Мы делаем цифровые копии сложных моделей, тщательно обрабатываем их и воспроизводим на 3D-принтере с 99% точностью!

В нашем портфолио очень много сложных работ, например:

Сканирование кости

Предметы искусства

Салон автомобиля

И сами автомобили!

3D-моделирование

Разработка 3D-модели — сложный и кропотливый труд, требующий определенных навыков. В штате Top 3D Shop работают опытные специалисты, которые создают 3D-модели по чертежам, фотографиям и даже по описанию.

Примеры художественных моделей:

А так-же инженерные модели:

Литье пластмасс в силиконовые формы
В этом году мы начали осваивать литье в силиконовые формы, потому что это самый эффективный способ получить небольшие партии пластиковых изделий в короткие сроки.
Результат литья в форму, созданной на основе модели, о которой мы писали в части про 3D-печать:

АК-47, цельная копия основы популярного автомата!

Различные корпуса и мелкие детали:

Еще больше работ можно найти на нашей странице, а так-же в нашем инстаграме.

Сегодня вы можете заказать у нас реализацию любого вашего проекта, индивидуальный подход и качественная работа наши главные преимущества на рынке 3D-услуг. Мы работаем для вас в Москве и Санкт-Петербурге, а так-же возможна доставка по РФ и ближнему зарубежью.

Правила 3D-моделирования для 3D-печати

Известно, что обязательным условием для 3D-печати является наличие 3D-модели, по которой принтер будет выращивать трехмерный объект. Но, даже смоделировав предмет, не стоит со стопроцентной уверенностью полагать, что дело сделано, и скоро принтер выдаст вам готовое изделие. Дело в том, что не все модели пригодны для 3D-печати. Есть определенные требования к размерам, толщинам и дизайну моделей – причем эти требования варьируются в зависимости от используемого материала и принтера. Кроме этих индивидуальных характеристик, есть и общие требования, которые отличают модели для печати от других 3D-моделей. И сейчас мы подробнее расскажем о том, как подготовить модель для 3D-печати.

Прежде всего, нужно помнить, что для 3D-печати подходят файлы формата STL (для одноцветных моделей) и WRL (для цветной 3D-печати из гипса). Практически все программы для 3D-моделирования позволяют экспортировать модели в STL, поэтому с этим не должно возникнуть проблем. Также следует учитывать, что для онлайн-загрузки на нашем сайте принимаются файлы размером не более 50 МБ каждый, а также расширенный список форматов, которые автоматически экспортируются в STL: STP, STEP, OFF, OBJ, PLY и непосредственно STL. Если размер файла составляет больше 50 МБ, то нужно отправлять модель на наш электронный адрес: [email protected] Кстати, один из наиболее простых способов уменьшения объема модели и размера файла - создание полых 3D-моделей, о том, как это работает, мы уже писали в нашем блоге.

Перед тем как начать создавать модель для 3D-печати, важно понять, из какого материала вы хотите печатать изделие. У каждого материала есть свои индивидуальные особенности для 3D-моделирования - максимальный и минимальный размеры модели, толщины стенок, расстояние между подвижными частями и т.д. Подробнее узнать о требованиях для того или иного материла можно в соответствующем разделе на нашем сайте.

Если вы воспользуетесь онлайн-загрузкой модели на нашем сайте, то произойдёт автоматическая проверка на стандартные ошибки 3D-моделирования. Проверка моделей проходит мгновенно, и если ошибки, препятствующие 3D-печати, не были обнаружены, то сразу после загрузки модель появится в вашем личном кабинете в разделе «Мои модели». Если же модель не прошла проверку, то вы увидите уведомление о невозможности загрузить файл, тогда вам нужно будет ещё раз проверить и доработать модель.

Какие самые распространенные ошибки встречаются при моделировании для 3D-печати?

  1. Инвертированные нормали - неправильно ориентированные нормали.Нормали всегда должны быть направлены наружу, они определяют границы объекта и позволяют программному обеспечению 3D-принтера понять, где внутренняя, а где внешняя поверхность модели. Если хоть одна из нормалей направлена в обратную сторону и противоречит другой нормали, то это вызывает сбой при 3D-печати, поскольку принтер не может различить лицевую и изнаночную сторону объекта.
  2. Неманифолдная геометрия - неманифолдность 3D-модели является обязательным условием для 3D-печати. Суть этого понятия заключается в том, что у каждого ребра 3D-модели должно быть ровно две грани.

В данное понятие обычно включаются следующие ошибки:

o Меш с дырками - проблема “незакрытой” полигональной сетки. Помните основное правило 3D моделирования: ваша модель должна быть «водонепроницаемой» или «герметичной».Если образуется дырка, это значит, что у какого-то ребра не хватает одной грани, следовательно модель неманифолдна, а значит не подходит для 3D-печати.

o Наличие внутренних полигонов. Внутри модели, например внутри стенок, не должно быть граней.

o Общие ребра. Ошибка возникает, когда к одному ребру прикреплено более двух полигонов. Каждое ребро в вашей 3Д модели должно объединять только две смежные грани.

o Совпадающие ребра. Возникают, когда два отдельных ребра созданы в одном и том же месте и при этом не соединены, такие ребра должны объединяться в одно общее ребро.

o Нахлест полигонов. Образуется, когда создается полигон поверх уже существующего. Пересекающиеся грани могут сбить с толку слайсер - программу, которая по слоям переводит 3Dмодель в управляющий код для 3Д принтера.

o Нулевая толщина полигона. Во избежание такой ошибки убедитесь в том, что каждый полигон имеет заданную толщину.

Как можно исправить стандартные ошибки 3D моделирования?

Для этого достаточно воспользоваться программой Netfabb, которая с более чем 95%-ой вероятностью исправит все ошибки. Скачать Netfabb можно здесь либо воспользоваться онлайн-версией программы.

А об основных принципах работы с Netfabb читайте в разделе “Уроки” нашего блога.

Программы для 3D-моделирования и 3D печати на 3D-принтере

Существует 3 основные категории ПО: Системы автоматизированного проектирования (САПР, CAD Tools), инструменты моделирования свободной формы (Freeform Modeling Tools) и инструменты лепки (Sculpting Tools).

Все они используются для создания 3D моделей для печати на 3D-принтере, но у каждого типа есть свои особенности: CAD инструменты базируются на использовании геометрических форм для построения моделей, в то время как Freeform инструменты моделирования дают больше свободы пользователю, позволяя создавать фигуры произвольной формы. Инструменты лепки в большинстве своем используют цифровую глину, которую можно сжимать, тянуть, захватывать, чтобы сформировать свою модель.

Список програмного обеспечения достаточно обширен. Идеального инструмента "для всего" не существует, в зависимости от задач приходится использовать разные програмные средства.

Если стоит задача познакомиться с основами 3D моделирования рекомендуем Вам обратить внимание на браузерные решения. Они не позволят вам сделать что-то сложное, но позволят ознакомится с основными принципами создания моделей.

Если переходить к чему-то более серьезному рекомендуем начать с бесплатных продуктов таких как 123D Design, SketchUp и Blender. Обязательно попробовать AutoCad 3D и 3D MAX в будущем. Они давно являются стандартом в отрасли и позволяют создавать самые сложные модели.

Для первой 3D печати попробуйте Ultimaker Cura, ее возможностeй должно хватить.Если у Вас нет никакого желания осваивать эти инструменты (на это могут уйти годы) Вы всегда можете заказать создание модели у нас.

Системы автоматизированного проектирования (CAD Tools)

123D Design


Autodesk inc.

Уровень: начинающий. Цена: условно бесплатно

Мощное и при этом простое в использовании ПО. В бесплатной версии дает вам доступ к большинству функций и позволяет создавать и использовать 3D-модели для некоммерческих целей.

3DSlash


3DSlash

Уровень: начинающий. Цена: условно бесплатно

Веселое и быстрое ПО для людей всех возрастов и без опыта моделирования. Интерфейс, напоминающий Minecraft. Возможность импорта / экспорт файлов STL и многое другое.

DTin


Lagoa

Уровень: начинающий. Цена: условно бесплатно

Бесплатное браузерное приложение для 3D моделирования. Интуитивно понятное и простое. После создания учетной записи, вы получите доступ к огромному хранилищу Creative Commons 3D-моделей.

CubeTeam


Otherlab Inc.

Уровень: начинающий Цена: условно бесплатно

CubeTeam – многопользовательская программа для 3D-моделирования, позволяющая создать и распечатать свой кубический мир. CubeTeam работает в веб-браузере, а также имеет мощные инструменты редактирования, которые позволяют создавать практически безграничное пространство.

Cubify Invent


3D Systems Inc.

Уровень: ниже среднего. Цена: $49

Cubify Инвент – простой в освоении инструмент 3D моделирования, целью которого является обучение пользователя созданию файлов, пригодных для 3D печати. Программное обеспечение поставляется вместе с бесплатными учебными пособиями и работает только на Windows.

Design Spark Mechanical


RS Components/ Allied Electronics

Уровень: ниже среднего. Цена: бесплатно

Design Spark Mechaniacal позиционируется, как ПО для инженеров, но это не мешает ему быть быстрым и простым в использовании.

FreeCAD


FreeCAD Community

Уровень: продвинутый Цена: условно бесплатноFreeCAD – параметрический многофункциональный инструмент 3D моделирования, созданный для проектирования изделий и техники. ПО работает на Windows, MAC OSX и Linux/Unix.

Geomagic Design


3D Systems Inc.

Уровень: продвинутый Цена: €1799

Всеобъемлющее и надежное средство проектирования САПР, позволяющее превратить концепт в реальное изделие, как профессиональным инженерам, так и простым студентам.

Inventor


Autodesk Inc.

Уровень: выше среднего Цена: $7295

Inventor предлагает простой в использовании набор инструментов для 3D проектирования, создания документации и моделирования.

Rhino 3D


Robert Mc Neel & Associates

Уровень: выше среднего Цена: €995

Rhino – автономное коммерческое ПО, работающее по принципу NURBS(неоднородных рациональных B-сплайнов). Широко используется в промышленном дизайне, архитектуре, а так же при моделировании водных поверхностей и ювелирных украшений.

SketchUp


Trimble Navigation Ltd.

Уровень: средний Цена: Бесплатно / €378

SketchUp создан для архитекторов, интерьер-дизайнеров и гражданских машиностроителей. Его богатый, но простой в использовании интерфейс делают его идеальным для новичков в 3D моделировании. Имеется две версии: бесплатная и платная с дополнительными возможностями, но экспорт .stl – файлов для 3D печати возможен только в платной версии.

Solidworks


Dassault Systémes Solidworks Corp.

Уровень: выше среднего Цена: $3995

Solidworks – программа для 3D моделирования механических изделий, широко используемая инженерами и конструкторами. Имеет мощные инструменты твердотельного моделирования, проектирования электро- и трубопроводов, проверки чертежа, анимирования, обратного проектирования и многие другие.

TinkerCAD


Autodesk Inc.

Уровень: Начинающий Цена: условно бесплатно

Браузерная программа для 3D моделирования для начинающих. Имеет возможность сохранения проектов в Интернете и экспорта .stl файла для печати на 3D принтере.

Иинструменты моделирования свободной формы

Freeform Modeling Tools

123D Creature


Autodesk Inc.

Уровень: начинающий Цена: условно бесплатно

Приложение для I-Pad, дающее возможность создавать удивительных 3D-персонажей. Смоделируйте существо, а затем вылепите детальные черты перед добавлением кожи, шерсти или перьев, как текстуры поверхности.

3ds Max


Autodesk Inc.

Уровень: профессионал Цена: $3675

ПО создано для комплексного моделирования, анимирования, рендеринга игр, кино и результатов захвата движения.

Blender


Blender Foundation

Уровень: выше среднего Цена: Бесплатно

Бесплатная программа с открытым кодом. Используется для анимирования, моделирования, рендеринга, отслеживания движения, редактирования видео и создания игр

Cinema 4D


Maxon Computer GmbH

Уровень: профессионал Цена: $3695

Профессиональная программа для создания передовой 3D графики. Программное обеспечение создано для процедурного и многоугольного / SUBD моделирования, анимирования, текстурирования, визуализации.

Maya


Autodesk Inc.

Уровень: профессионал Цена: $3675

Maya предоставляет полный набор профессиональных средств для создания 3D анимации, моделирования и рендеринга. Используется при создании интерактивных 3D приложений, в том числе видео-игр, анимационных фильмов, сериалов или просто как средство наложения визуальных эффектов.

Инструменты лепки

Sculpting Tools

123D Sculpt


Autodesk Inc.

Уровень: Начинающий Цена: условно бесплатно

Тактильное приложение для моделирования на IPad. Движения пальцев позволяют толкать, тянуть, зажимать и захватывать материал, как при работе с реальной глиной.

Cubify Sculpt


3D Systems Inc.

Уровень: продвинутый Цена: €99

Еще одно приложение для моделирования из виртуальной глины. Позволяет сохранять проекты в виде . stl файлов.

Leopoly


Leonar3Do International Inc.

Уровень: начинающий Цена: условно бесплатноБраузерное приложение для лепки. Каждая из созданных моделей доступна для редактирования всем пользователям Leopoly. Однако экспортировать модель до оплаты нельзя.

Sculptris


Pixologic Inc.

Уровень: продвинутый Цена: бесплатно

Программа лепки из виртуальной глины. В настоящее время доступна для Windows и Mac OS.

SculptGL


Stephane Ginier

Уровень: продвинутый Цена: бесплатно

Браузерное приложение для лепки, позволяющее экспортировать проекты в формате .stl.

ZBrush


Pixologic Inc.

Уровень: продвинутый Цена: $795

Цифровой инструмент для лепки, сочетающий в себе 3D/2.5D моделирование, текстурирование и покраску. Использует собственную технологию «pixol», которая сохраняет освещение, цвет, материал и информацию о глубине для всех объектов на экране.

Подготовка моделей к печати

В этом разделе перечислены все программы, которые могут оказаться полезными при подготовке файла к 3D печати. Колонка «Подготовка к печати» указывает, позволяет ли ПО масштабировать, вращать, размещать деталь на поверхности перед печатью. «Нарезка» отвечает за генерацию G-кода, позволяющего разделить модель на слои для печати.Примечание: Кроссплатформенные инструменты в отличие от платформо-зависимых работают со всеми брендами 3D принтеров.Кроссплатформенные программы

Ultimaker Cura


Ultimaker

Подготовка к печати Нарезка

Бесплатное ПО с открытым кодом, предназначенное для работы не только с Ultimaker принтерами. Интуитивно понятный и простой в использовании интерфейс делают эту программой идеальным выбором для начинающих.

CraftWare


CraftWare

Подготовка к печати Нарезка

Бесплатная, быстрая и простая в использовании программа. Хороший gcode визуализатор, гибкая система настроек и тех. поддержка делают ее отличной альтернативой более популярным программам подготовки.

KISSlicer


KISSlicer

Ограниченная подготовка к печати Нарезка

Кроссплатформенный генератор g-Кода, формирующий отличные результаты, несмотря на несколько устаревший интерфейс.

Repetier Host


Hot-World GmbH & Co. KG

Подготовка к печати Нарезка

ПО с открытым исходным кодом. Использует Slic3r, как базовый генератор g-кода, но также возможно использование Skeinforge.

ReplicatorG


ReplicatorG

Подготовка к печати Нарезка

ПО с открытым исходным кодом. Способно управлять Makerbot, Thing-O-Matic, CupCake CNC, RepRap-принтерами и универсальными ЧПУ-станками. Использует Skeinforge в качестве генератора g-кода.

Simplify 3D


Simplify 3D

Подготовка к печати Нарезка

Широко используемая программа премиум-класса. Сочетает в себе несколько функций, позволяющих восстановить, просмотреть и «нарезать» 3D-модель. Очень интересный вариант для продвинутых пользователей.

Slic3r


Slic3r

Подготовка к печати Нарезка

Наиболее популярный кроссплатформенный инструмент для «нарезки». Имеет открытый исходный код, быстро генерирует хорошие результаты, но требует настройки перед началом работы.

Skeinforge


Skeinforge

Нарезка

Когда-то являлся эталоном «нарезки», однако в настоящее время несколько вышел из моды в виду не самой высокой скорости работы по современным стандартам.

3DPrinterOS


3D Contorl Systems Ltd.

Подготовка к печати Нарезка. Позволяет пользователю легко восстанавливать модели и конструкции, настраивать параметры печати, хранить файлы в облаке и отправлять их на печать в любую точку мира. Владельцы 3D принтеров и простые пользователи могут делиться САПР файлами и 3D принтерами внутри облака.

Платформозависимые программы

MakerWare


MakerBot

Подготовка к печати Нарезка. Удобное в использовании простое ПО, предназначенное для принтеров MakerBot. Использует MakerBot Slicer в качестве генератора g-кода.

UP


Beijing, TierTime, Technology, Co. Ltd.

Подготовка к печати Нарезка. Программное обеспечение для всех UP принтеров.

Программы для 3D-принтера: моделирование, слайсеры, печать

Ищете программное обеспечение для 3D-принтеров? Ознакомьтесь с нашим руководством. В обзоре мы собрали лучшие программные инструменты для 3D-печати.



Из статьи вы узнаете, какая программа больше всего подходит для каждого этапа 3D печати — какое ПО требуется для проектирования 3D-моделей с нуля, для подготовки моделей, печати и калибровки 3D принтера.
Также мы отметили, какие программы больше подойдут новичкам, а какие профессионалам, какое ПО доступно на русском языке, а какое только на английском, привели ссылки для скачивания.


Большинство приведенных в статье программ бесплатны для всех, некоторые — для студентов, преподавателей и проектов Open Source.


Содержание:







Рабочий процесс 3D-печати


Если вы новичок в 3D-печати, вам интересно будет узнать, зачем существует так много разных программ в этой сфере и чем они отличаются. В этой статье мы рассказываем о разных типах ПО для 3D-принтера и даем ссылки для скачивания.



В 3D-печати используется четыре основных типа программного обеспечения, которые выполняют свои функции последовательно.



Моделирование

Программное обеспечение для 3D-моделирования позволяет создавать 3D-модели на компьютере. Вы можете спроектировать что угодно, от отвертки до модели автомобиля.

Конечно, если вы не хотите создавать собственную 3D-модель, вы можете скачать 3D-модели сделанные другими — их много на таких сайтах, как 3DToday и Thingiverse.


Редактирование

Просмотр, редактирование и ремонт моделей для печати в формате STL. Независимо от того, создаете ли вы свою собственную 3D-модель или загружаете ее из интернета, чаще всего вы получаете STL-файл. Однако не все файлы STL идеальны, а некоторые могут иметь и явные недостатки. Дефекты моделей приводят к браку или сбоям при печати.

Программное обеспечение просмотра, редактирования и ремонта файлов STL позволяет визуализировать, изменять и исправлять файлы STL, чтобы гарантировать, что они готовы к 3D-печати. Обычно такое ПО совмещено со следующей разновидностью программ для 3D-печати — слайсерами.



Нарезка на слои

Слайсер преобразует STL-файл в G-код — управляющий код для принтера, содержащий команды для печати каждого слоя модели и последовательность их применения. Зачастую слайсер содержит в себе функции диагностики и ремонта или автоисправления моделей.

 Читать: Лучшие слайсеры для 3D-печати


Калибровка

Программа для калибровки помогает откалибровать принтер и упрощает подбор параметров для оптимальной печати. Она нужна как при первоначальной настройке принтера, так и в процессе использования — для определения параметров печати конкретного пластика.


Печать

Хост — программа для печати, она отвечает за передачу G-кода на принтер, позволяет отслеживать процесс печати и изменять настройки в режиме реального времени, если принтер подключен к компьютеру. Многие принтеры имеют встроенное ПО, печатающее модели с флешки или карты памяти.
Часто функционал слайсера и хоста объединен в одной программе.

Эти четыре типа программного обеспечения для трехмерной печати позволяют воплотить цифровую 3D-модель в физический 3D-объект.


ПО


Характеристики:

  • Название: Cura

  • Функции Slicer, 3D Printer Host

  • Уровень: Начальный

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать: Cura



Cura — программное обеспечение для 3D-принтеров Ultimaker, также его можно использовать с большинством других 3D-принтеров. Его исходный код открыт, а функционал может быть расширен через систему плагинов

Это простое в использовании ПО позволяет управлять основными параметрами 3D-печати через простой интерфейс. Начните в режиме «Основной», где можно выбрать настройки качества печати. Если нужно более точное управление настройками качества печати, перейдите в режим «Эксперт».

Cura может непосредственно управлять 3D-принтером, для он должен быть подключен к ПК в течение всего времени печати.


Полная интеграция с CAD-софтом, подобным Solid-Works и Siemens NX, показывает применимость данного ПО в профессиональной деятельности, но для подавляющего большинства домашних пользователей, Cura — это простой и доступный слайсер для 3D-печати.



Бесплатное программное обеспечение для слайсинга и 3D-печати

Repetier-Host


Характеристики:

  • Название: Repetier-Host

  • Функции Slicer, 3D Printer Host

  • Уровень: средний

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать: Repetier



Repetier — опенсорсная программа для управления 3D-принтером и слайсерами.


С Repetier возможна печать несколькими экструдерами, их может быть до 16. Программа работает с разными слайсерами и поддерживает большинство существующих 3D-принтеров. Количество возможных настроек порадует любителей детально контролировать каждый нюанс.

Одна из особенностей Repetier — возможность удаленного доступа через сервер, — можно контролировать печать по сети, откуда угодно.


Бесплатное программное обеспечение для слайсинга и 3D-печати

Утилита калибровки 3D принтеров



Характеристики:

  • Название: утилита для калибровки принтеров

  • Функции калибровка принтеров

  • Уровень: Средний

  • Язык: Русский

  • Цена: Бесплатно

  • ОС: Windows

  • Скачать/посетить: Утилита для калибровки принтеров



Утилита для калибровки принтеров — это простая программа, которая позволяет произвести первоначальную настройку принтера, а в дальнейшем настраивать принтер под конкретный пластик. Со слов автора: “Писал я её изначально для себя, но сейчас решил всё таки выложить для всеобщего доступа, возможно кому-то она будет полезна.” Описание программы можно прочитать на сайте 3DToday, продолжение, окончание.


Бесплатное программное обеспечение для калибровки принтера

3D-Tool Free Viewer


Характеристики:

  • Название: 3D-Tool Free Viewer

  • Функции STL анализирование

  • Уровень: Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows

  • Скачать/посетить: 3d-Tool Viewer



3D-Tool Free Viewer — это продвинутый просмотрщик STL, который также позволяет проверять структурную целостность и пригодность файла для печати. Например, функция «поперечное сечение» позволяет взглянуть внутрь модели и проверить толщину стенки.

Это может быть полезно, когда есть необходимость проверить STL-файл на наличие ошибок перед тем, как начать 3D-печать, либо надо просмотреть большое количество моделей — в такой программе это намного быстрее и удобней, чем в слайсере.


Бесплатное программное обеспечение для просмотра 3D-моделей

MakePrintable


Характеристики:

  • Название: MakePrintable

  • Функции STL редактор, STL восстановление

  • Уровень: Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Браузер

  • Скачать/посетить:  MakePrintable



В этом веб-сервисе можно проверить файлы моделей на наличие ошибок и исправить их. Сервис “понимает” и распознает более 15 форматов входящих файлов и обрабатывает файлы размером до 200 мегабайт, а также может напрямую подключаться к Sketchup, Blender и аккаунту на Thingiverse, и импортировать файлы оттуда. Загруженные файлы анализируются на наличие ошибок, проблем с поддержками и толщиной стенок, а затем автоматически исправляются с сохранением качества. Параметры исправления и исходящей детализации можно задавать вручную, либо выбрать один из основных режимов..



“Лечение” происходит в облачном сервисе, мощности которого позволяют провести процесс точно и быстро.

Файлы можно выводить в разных форматах и печатать прямо из сервиса, на выбор.



Бесплатное программное обеспечение для редактирования и восстановления STL-файлов для 3D-печати

Meshmixer


Характеристики:

  • Название: Meshmixer

  • Функции STL редактор, STL восстановление

  • Уровень: Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac

  • Скачать/посетить: Meshmixer



Meshmixer — продвинутое программное обеспечение для просмотра, проверки, редактирования и исправления STL файлов. Оно особенно хорошо для выявления потенциальных проблем и их автоматического восстановления. Это часть семейства программного обеспечения для 3D-печати Autodesk.



Бесплатное программное обеспечение для редактирования и восстановления STL-файлов для 3D-печати


MeshLab


Характеристики:

  • Название: MeshLab

  • Функции: STL редактор, STL восстановление

  • Уровень: Профессионал

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать/посетить:  MeshLab



MeshLab — это усовершенствованное программное обеспечение для редактирования STL, которое позволяет вам исправлять и редактировать поверхности, объединять объекты и повышать качество моделей для печати. ПО работает не только с готовыми STL-файлами, но может и конвертировать в них облако точек полученное от 3D-сканера.




Включены такие функции, как устранение шума.



Заполнение “дыр” в моделях.



Оптимизация модели.



Упрощение, для уменьшения размера файла и более быстрой печати.




Бесплатно для студентов, программное обеспечение для редактирования и восстановления STL-файлов для 3D-печати, для конвертации облака точек в STL



Netfabb


Характеристики:

  • Название: Netfabb

  • Функции: STL Восстановление, Слайсер

  • Уровень: профессионал

  • Язык: Английский

  • Цена: Бесплатно для студентов

  • ОС: Windows

  • Скачать/посетить: Netfabb



Netfabb — это программное обеспечение для слайсинга, которое предлагает расширенные функции анализа и редактирования STL, позволяя вам исправить модель до нарезки.

Компания предлагает бесплатную трехлетнюю лицензию Netfabb для студентов.



Бесплатно для студентов, программное обеспечение для редактирования и восстановления STL-файлов для 3D-печати, для конвертации облака точек в STL


TinkerCAD


Характеристики:

  • Название: TinkerCAD

  • Функции Дизайн

  • Уровень Начальный

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Браузер

  • Скачать/посетить :TinkerCAD



TinkerCAD — браузерное приложение для автоматизированного проектирования (CAD), которое послужит хорошей отправной точкой для начинающих.

  Похожее на 3D Slash, это приложение может использоваться для 3D-печати и создания 3D-моделей из шаблонов простых форм. TinkerCAD также позволяет создавать геометрические фигуры в 2D и преобразовывать их в 3D-модели.

Однако набор функций TinkerCAD несколько ограничен по сравнению с такими, как Blender, FreeCAD и SketchUp, поэтому для сложных проектов пользователям лучше переключаться на более мощный инструмент.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати



3D Slash


Характеристики:

  • Название: 3D Slash

  • Назначение: Дизайн

  • Уровень: Начальный

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Браузер

  • Скачать/посетить: 3D Slash



3D Slash — принципиально упрощенное для начинающих ПО для моделирования, в котором модели можно собирать по принципу блочного конструктора (типа LEGO).


Просто соединяйте “кирпичики”, либо отделяйте их от начального большого блока с помощью таких инструментов, как “молоток” или “дрель”. Также можно использовать разные цвета и текстуры из изображений, или загрузить текст или лого в плоском векторном изображении и сделать его объемным.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати, первый 3D-редактор для начинающего.


Sculptris


Характеристики:

  • Название: Sculptris

  • Назначение: Дизайн

  • Уровень: Начальный

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac

  • Скачать/посетить: Sculptris



Sculptris — это инструмент для виртуальной скульптуры, с функциональностью сравнимой с физической модельной глиной. Это фантастический инструмент для моделирования, если ваша основная цель — создавать статуи или статуэтки в классической манере. Идеально для желающих научиться скульптуре и студентов художественных вузов.


Sculptris совершенно бесплатен. Он позиционируется как ступень к более сложному и функциональному приложению ZBrush.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати, лучший 3D-редактор для скульптуры.



Vectary


Характеристики:

  • Название: Vectary

  • Назначение: Дизайн

  • Уровень: средний

  • Язык: Английский

  • ОС: Браузер

  • Скачать/посетить: Vectary



Vectary — это мощное веб-приложение для 3D-дизайна, которое предлагает один из самых простых интерфейсов для быстрого и удобного 3D-моделирования. Интеграция с различными библиотеками активов, включая Sketchfab, позволяет импортировать модели и собирать их из готовых элементов, а расширенные инструменты моделирования — создавать свои собственные модели с нуля.


Встроенный экспорт в OBJ делает Vectary подходящим вариантом для 3D-печати. Приложение доступно как веб-сервис, через браузер.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати, первый 3D-редактор для начинающего.



Figuro


Характеристики:

  • Название: Figuro

  • Назначение: Дизайн

  • Уровень Средний

  • Язык: Английский

  • ОС: Браузер

  • Скачать/посетить: :Figuro



Figuro сочетает в себе доступность TinkerCAD с мощностью более продвинутых инструментов 3D-моделирования. Для тех, кто хочет развивать свои навыки 3D-моделирования без глубокого погружения.


Figuro позволяет создавать объемные модели из элементарных геометрических фигур, перемещая их, поворачивая и соединяя вместе. Это не очень эффективно при создании моделей для 3D-печати, возможны ошибки в файлах при экспорте в STL, которые можно устранить в программах для редактирования.


Несомненный плюс Figuro — это приятный и удобный интерфейс.
Приложение доступно в браузерном режиме.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати, первый 3D-редактор для начинающего.



SketchUp Free


Характеристики:

  • Название: SketchUp Free

  • Назначение: Дизайн

  • Уровень: Средний

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Браузер

  • Скачать/посетить: SketchUp



SketchUp, как набор программного обеспечения для 3D-моделирования, предлагает сочетание простоты и функциональности с удобным интерфейсом и относительно простой формой обучения, привлекающей новичков. Опытных мастеров приложение привлекает усовершенствованными инструментами рисования. Это делает SketchUp одной из самых популярных программ 3D-моделирования.


SketchUp Make и SketchUp Free — бесплатные браузерные версии. Платный SketchUp Pro доступен для установки на компьютер.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати.

Fusion 360


Характеристики:

  • Название: Fusion 360

  • Назначение: Дизайн

  • Уровень Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac

  • Скачать/посетить: Fusion 360



Fusion 360 — профессиональный программный инструмент 3D CAD, созданный пионерами программного обеспечения в Autodesk. В отличие от других профессиональных 3D-инструментов, эта программа исключительно удобна и проста в использовании и охватывает весь процесс планирования, тестирования и выполнения 3D-дизайна.


Это ПО обладает мощными параметрическими инструментами и аналитическими функциями, которые хорошо подходят для решения большинства задач связанных с промышленным дизайном. В программе доступно моделирование нагрузок и напряжений готовой конструкции для расчета прочностных характеристик.


Fusion 360 также отличается уникальными возможностями совместной работы. Он поддерживает совместное использование файлов через облачные сервисы и импорт/экспорт общих типов файлов CAD.



Если вы любитель, студент или стартап, то Fusion 360 абсолютно бесплатен для вас. Условия: использование любителем должно быть некоммерческим, в качестве стартапа вы должны иметь прибыль менее 100 000 долларов в год, а образовательная лицензия ограничена тремя годами.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати. Бесплатно для студентов. Бесплатно для любителей. Бесплатно для стартапов.


FreeCAD


Характеристики:

  • Название: FreeCAD

  • Назначение: Дизайн

  • Уровень: Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать/посетить: FreeCAD



FreeCAD — многофункциональное программное обеспечение CAD и отличный инструмент совершенствования дизайнерских навыков. 3D-модель создается в FreeCAD заданием параметров, а не как перетаскиванием объектов и манипулированием ими с помощью мыши.


Доступна история действий — в любой момент можно вернуться на несколько шагов назад и внести изменения.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати.

Blender


Характеристики:

  • Название: Blender

  • Назначение: Дизайн

  • Уровень Профессионал

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать/посетить: Blender



Blender это популярное программное обеспечение для автоматизированного проектирования (CAD). Это, возможно, не самый лучший выбор для начинающего, который только учится 3D-моделированию, но он идеален для тех, кто хочет развивать свои навыки и создавать сложные 3D-модели.


Blender — один из самых мощных инструментов моделирования для 3D-печати, который вы можете использовать. Благодаря широкой популярности, у программы большое и полезное сообщество, по работе с ней огромное количество материалов в сети. Это Open Source-проект, так что к Blender часто пишут расширения, что увеличивает его функциональность.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати. Бесплатно для студентов. Бесплатно для любителей. Бесплатно для стартапов. Бесплатно для всех.



OnShape


Характеристики:

  • Название: OnShape

  • Назначение: Дизайн

  • Уровень: Профессионал

  • Язык: Английский

  • Цена:: Бесплатно (Образовательная лицензия для студентов)

  • ОС: Браузер

  • Скачать/посетить: OnShape

OnShape — мощный программный комплекс САD корпоративного уровня работающий в браузере. Предназначен для профессиональных пользователей, которым требуется управление удаленными проектами и возможность совместной работы. Обеспечивает параметрическое 3D-моделирование без сохранения локальных файлов, проекты доступны в облаке. В отличие от установленных на локальную машину САD и PDM, OnShape дает всем в команде мгновенный доступ рабочему пространству, где коллеги могут работать над проектом сообща, находясь при этом где угодно.


Еще одна полезная функция — возможность управлять мастер-дизайном без необходимости сохранять копии или отслеживать множество различных версий файлов.


Обычно нужно платить за доступ к OnShape, но педагогам и учащимся предоставляется бесплатное пользование.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати. Бесплатно для студентов. Бесплатно для образования.


Компас




Характеристики:

  • Название: Компас

  • Назначение: САПР

  • Уровень: Профессионал

  • Язык: Русский

  • Цена:: Бесплатно (Учебная версия)

  • ОС: Windows

  • Скачать/посетить: Компас

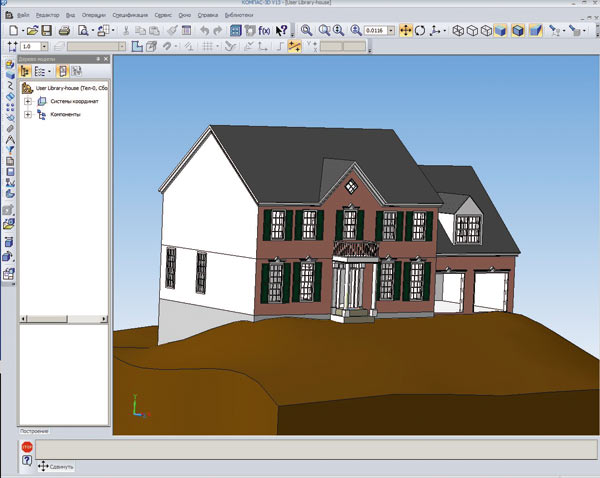

Компас — мощный программный комплекс САПР, написанный с учетом требований Российских ГОСТов к проектной документации. Может создавать эскизы, трехмерные детали, сборки. Выпускается в архитектурной и машиностроительной конфигурации. В машиностроительной содержит большое количество библиотек различных элементов. Наиболее применяемой в 3D-печати является библиотека шестеренок, которая позволяет автоматически генерировать шестерни по заданным параметрам.


Смоделированные детали объединяются в сборки, в которых можно посмотреть насколько точно эти детали подходят друг к другу. Последние версии Компаса умеют загружать файлы формата STL для дальнейшей обработки.


По готовым моделям можно создавать чертежи полностью соответствующие стандарту ЕСКД.


Для домашнего использования есть дешевая версия, но учащимся предоставляется бесплатное пользование.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати. Бесплатно для учащихся.



В заключение

Мы представили самые популярные программы для 3D-печати, в основном бесплатные, либо бесплатные для учащихся и педагогов. При внимательном и тщательном освоении они с лихвой покрывают потребности, которые могут возникнуть в любительской и образовательной 3D-печати, а также в малом бизнесе.


Для серьезной работы могут понадобиться более мощные программные инструменты, которые можно приобрести у официального дистрибьютора крупнейших разработчиков — в Top 3D Shop.

Все изображения принадлежат их владельцам.

Узнайте больше о возможностях усовершенствовать ваше производство интеграцией нового оборудования:

Программы для 3D-принтера: моделирование, слайсеры, печать

Ищете программное обеспечение для 3D-принтеров? Ознакомьтесь с нашим руководством. В обзоре мы собрали лучшие программные инструменты для 3D-печати.



Из статьи вы узнаете, какая программа больше всего подходит для каждого этапа 3D печати — какое ПО требуется для проектирования 3D-моделей с нуля, для подготовки моделей, печати и калибровки 3D принтера.
Также мы отметили, какие программы больше подойдут новичкам, а какие профессионалам, какое ПО доступно на русском языке, а какое только на английском, привели ссылки для скачивания.


Большинство приведенных в статье программ бесплатны для всех, некоторые — для студентов, преподавателей и проектов Open Source.


Содержание:







Рабочий процесс 3D-печати


Если вы новичок в 3D-печати, вам интересно будет узнать, зачем существует так много разных программ в этой сфере и чем они отличаются. В этой статье мы рассказываем о разных типах ПО для 3D-принтера и даем ссылки для скачивания.



В 3D-печати используется четыре основных типа программного обеспечения, которые выполняют свои функции последовательно.



Моделирование

Программное обеспечение для 3D-моделирования позволяет создавать 3D-модели на компьютере. Вы можете спроектировать что угодно, от отвертки до модели автомобиля.

Конечно, если вы не хотите создавать собственную 3D-модель, вы можете скачать 3D-модели сделанные другими — их много на таких сайтах, как 3DToday и Thingiverse.


Редактирование

Просмотр, редактирование и ремонт моделей для печати в формате STL. Независимо от того, создаете ли вы свою собственную 3D-модель или загружаете ее из интернета, чаще всего вы получаете STL-файл. Однако не все файлы STL идеальны, а некоторые могут иметь и явные недостатки. Дефекты моделей приводят к браку или сбоям при печати.

Программное обеспечение просмотра, редактирования и ремонта файлов STL позволяет визуализировать, изменять и исправлять файлы STL, чтобы гарантировать, что они готовы к 3D-печати. Обычно такое ПО совмещено со следующей разновидностью программ для 3D-печати — слайсерами.



Нарезка на слои

Слайсер преобразует STL-файл в G-код — управляющий код для принтера, содержащий команды для печати каждого слоя модели и последовательность их применения. Зачастую слайсер содержит в себе функции диагностики и ремонта или автоисправления моделей.

 Читать: Лучшие слайсеры для 3D-печати


Калибровка

Программа для калибровки помогает откалибровать принтер и упрощает подбор параметров для оптимальной печати. Она нужна как при первоначальной настройке принтера, так и в процессе использования — для определения параметров печати конкретного пластика.


Печать

Хост — программа для печати, она отвечает за передачу G-кода на принтер, позволяет отслеживать процесс печати и изменять настройки в режиме реального времени, если принтер подключен к компьютеру. Многие принтеры имеют встроенное ПО, печатающее модели с флешки или карты памяти.
Часто функционал слайсера и хоста объединен в одной программе.

Эти четыре типа программного обеспечения для трехмерной печати позволяют воплотить цифровую 3D-модель в физический 3D-объект.


ПО


Характеристики:

  • Название: Cura

  • Функции Slicer, 3D Printer Host

  • Уровень: Начальный

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать: Cura



Cura — программное обеспечение для 3D-принтеров Ultimaker, также его можно использовать с большинством других 3D-принтеров. Его исходный код открыт, а функционал может быть расширен через систему плагинов

Это простое в использовании ПО позволяет управлять основными параметрами 3D-печати через простой интерфейс. Начните в режиме «Основной», где можно выбрать настройки качества печати. Если нужно более точное управление настройками качества печати, перейдите в режим «Эксперт».

Cura может непосредственно управлять 3D-принтером, для он должен быть подключен к ПК в течение всего времени печати.


Полная интеграция с CAD-софтом, подобным Solid-Works и Siemens NX, показывает применимость данного ПО в профессиональной деятельности, но для подавляющего большинства домашних пользователей, Cura — это простой и доступный слайсер для 3D-печати.



Бесплатное программное обеспечение для слайсинга и 3D-печати

Repetier-Host


Характеристики:

  • Название: Repetier-Host

  • Функции Slicer, 3D Printer Host

  • Уровень: средний

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать: Repetier



Repetier — опенсорсная программа для управления 3D-принтером и слайсерами.


С Repetier возможна печать несколькими экструдерами, их может быть до 16. Программа работает с разными слайсерами и поддерживает большинство существующих 3D-принтеров. Количество возможных настроек порадует любителей детально контролировать каждый нюанс.

Одна из особенностей Repetier — возможность удаленного доступа через сервер, — можно контролировать печать по сети, откуда угодно.


Бесплатное программное обеспечение для слайсинга и 3D-печати

Утилита калибровки 3D принтеров



Характеристики:

  • Название: утилита для калибровки принтеров

  • Функции калибровка принтеров

  • Уровень: Средний

  • Язык: Русский

  • Цена: Бесплатно

  • ОС: Windows

  • Скачать/посетить: Утилита для калибровки принтеров



Утилита для калибровки принтеров — это простая программа, которая позволяет произвести первоначальную настройку принтера, а в дальнейшем настраивать принтер под конкретный пластик. Со слов автора: “Писал я её изначально для себя, но сейчас решил всё таки выложить для всеобщего доступа, возможно кому-то она будет полезна.” Описание программы можно прочитать на сайте 3DToday, продолжение, окончание.


Бесплатное программное обеспечение для калибровки принтера

3D-Tool Free Viewer


Характеристики:

  • Название: 3D-Tool Free Viewer

  • Функции STL анализирование

  • Уровень: Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows

  • Скачать/посетить: 3d-Tool Viewer



3D-Tool Free Viewer — это продвинутый просмотрщик STL, который также позволяет проверять структурную целостность и пригодность файла для печати. Например, функция «поперечное сечение» позволяет взглянуть внутрь модели и проверить толщину стенки.

Это может быть полезно, когда есть необходимость проверить STL-файл на наличие ошибок перед тем, как начать 3D-печать, либо надо просмотреть большое количество моделей — в такой программе это намного быстрее и удобней, чем в слайсере.


Бесплатное программное обеспечение для просмотра 3D-моделей

MakePrintable


Характеристики:

  • Название: MakePrintable

  • Функции STL редактор, STL восстановление

  • Уровень: Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Браузер

  • Скачать/посетить:  MakePrintable



В этом веб-сервисе можно проверить файлы моделей на наличие ошибок и исправить их. Сервис “понимает” и распознает более 15 форматов входящих файлов и обрабатывает файлы размером до 200 мегабайт, а также может напрямую подключаться к Sketchup, Blender и аккаунту на Thingiverse, и импортировать файлы оттуда. Загруженные файлы анализируются на наличие ошибок, проблем с поддержками и толщиной стенок, а затем автоматически исправляются с сохранением качества. Параметры исправления и исходящей детализации можно задавать вручную, либо выбрать один из основных режимов..



“Лечение” происходит в облачном сервисе, мощности которого позволяют провести процесс точно и быстро.

Файлы можно выводить в разных форматах и печатать прямо из сервиса, на выбор.



Бесплатное программное обеспечение для редактирования и восстановления STL-файлов для 3D-печати

Meshmixer


Характеристики:

  • Название: Meshmixer

  • Функции STL редактор, STL восстановление

  • Уровень: Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac

  • Скачать/посетить: Meshmixer



Meshmixer — продвинутое программное обеспечение для просмотра, проверки, редактирования и исправления STL файлов. Оно особенно хорошо для выявления потенциальных проблем и их автоматического восстановления. Это часть семейства программного обеспечения для 3D-печати Autodesk.



Бесплатное программное обеспечение для редактирования и восстановления STL-файлов для 3D-печати


MeshLab


Характеристики:

  • Название: MeshLab

  • Функции: STL редактор, STL восстановление

  • Уровень: Профессионал

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать/посетить:  MeshLab



MeshLab — это усовершенствованное программное обеспечение для редактирования STL, которое позволяет вам исправлять и редактировать поверхности, объединять объекты и повышать качество моделей для печати. ПО работает не только с готовыми STL-файлами, но может и конвертировать в них облако точек полученное от 3D-сканера.




Включены такие функции, как устранение шума.



Заполнение “дыр” в моделях.



Оптимизация модели.



Упрощение, для уменьшения размера файла и более быстрой печати.




Бесплатно для студентов, программное обеспечение для редактирования и восстановления STL-файлов для 3D-печати, для конвертации облака точек в STL



Netfabb


Характеристики:

  • Название: Netfabb

  • Функции: STL Восстановление, Слайсер

  • Уровень: профессионал

  • Язык: Английский

  • Цена: Бесплатно для студентов

  • ОС: Windows

  • Скачать/посетить: Netfabb



Netfabb — это программное обеспечение для слайсинга, которое предлагает расширенные функции анализа и редактирования STL, позволяя вам исправить модель до нарезки.

Компания предлагает бесплатную трехлетнюю лицензию Netfabb для студентов.



Бесплатно для студентов, программное обеспечение для редактирования и восстановления STL-файлов для 3D-печати, для конвертации облака точек в STL


TinkerCAD


Характеристики:

  • Название: TinkerCAD

  • Функции Дизайн

  • Уровень Начальный

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Браузер

  • Скачать/посетить :TinkerCAD



TinkerCAD — браузерное приложение для автоматизированного проектирования (CAD), которое послужит хорошей отправной точкой для начинающих.

  Похожее на 3D Slash, это приложение может использоваться для 3D-печати и создания 3D-моделей из шаблонов простых форм. TinkerCAD также позволяет создавать геометрические фигуры в 2D и преобразовывать их в 3D-модели.

Однако набор функций TinkerCAD несколько ограничен по сравнению с такими, как Blender, FreeCAD и SketchUp, поэтому для сложных проектов пользователям лучше переключаться на более мощный инструмент.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати



3D Slash


Характеристики:

  • Название: 3D Slash

  • Назначение: Дизайн

  • Уровень: Начальный

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Браузер

  • Скачать/посетить: 3D Slash



3D Slash — принципиально упрощенное для начинающих ПО для моделирования, в котором модели можно собирать по принципу блочного конструктора (типа LEGO).


Просто соединяйте “кирпичики”, либо отделяйте их от начального большого блока с помощью таких инструментов, как “молоток” или “дрель”. Также можно использовать разные цвета и текстуры из изображений, или загрузить текст или лого в плоском векторном изображении и сделать его объемным.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати, первый 3D-редактор для начинающего.


Sculptris


Характеристики:

  • Название: Sculptris

  • Назначение: Дизайн

  • Уровень: Начальный

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac

  • Скачать/посетить: Sculptris



Sculptris — это инструмент для виртуальной скульптуры, с функциональностью сравнимой с физической модельной глиной. Это фантастический инструмент для моделирования, если ваша основная цель — создавать статуи или статуэтки в классической манере. Идеально для желающих научиться скульптуре и студентов художественных вузов.


Sculptris совершенно бесплатен. Он позиционируется как ступень к более сложному и функциональному приложению ZBrush.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати, лучший 3D-редактор для скульптуры.



Vectary


Характеристики:

  • Название: Vectary

  • Назначение: Дизайн

  • Уровень: средний

  • Язык: Английский

  • ОС: Браузер

  • Скачать/посетить: Vectary



Vectary — это мощное веб-приложение для 3D-дизайна, которое предлагает один из самых простых интерфейсов для быстрого и удобного 3D-моделирования. Интеграция с различными библиотеками активов, включая Sketchfab, позволяет импортировать модели и собирать их из готовых элементов, а расширенные инструменты моделирования — создавать свои собственные модели с нуля.


Встроенный экспорт в OBJ делает Vectary подходящим вариантом для 3D-печати. Приложение доступно как веб-сервис, через браузер.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати, первый 3D-редактор для начинающего.



Figuro


Характеристики:

  • Название: Figuro

  • Назначение: Дизайн

  • Уровень Средний

  • Язык: Английский

  • ОС: Браузер

  • Скачать/посетить: :Figuro



Figuro сочетает в себе доступность TinkerCAD с мощностью более продвинутых инструментов 3D-моделирования. Для тех, кто хочет развивать свои навыки 3D-моделирования без глубокого погружения.


Figuro позволяет создавать объемные модели из элементарных геометрических фигур, перемещая их, поворачивая и соединяя вместе. Это не очень эффективно при создании моделей для 3D-печати, возможны ошибки в файлах при экспорте в STL, которые можно устранить в программах для редактирования.


Несомненный плюс Figuro — это приятный и удобный интерфейс.
Приложение доступно в браузерном режиме.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати, первый 3D-редактор для начинающего.



SketchUp Free


Характеристики:

  • Название: SketchUp Free

  • Назначение: Дизайн

  • Уровень: Средний

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Браузер

  • Скачать/посетить: SketchUp



SketchUp, как набор программного обеспечения для 3D-моделирования, предлагает сочетание простоты и функциональности с удобным интерфейсом и относительно простой формой обучения, привлекающей новичков. Опытных мастеров приложение привлекает усовершенствованными инструментами рисования. Это делает SketchUp одной из самых популярных программ 3D-моделирования.


SketchUp Make и SketchUp Free — бесплатные браузерные версии. Платный SketchUp Pro доступен для установки на компьютер.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати.

Fusion 360


Характеристики:

  • Название: Fusion 360

  • Назначение: Дизайн

  • Уровень Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac

  • Скачать/посетить: Fusion 360



Fusion 360 — профессиональный программный инструмент 3D CAD, созданный пионерами программного обеспечения в Autodesk. В отличие от других профессиональных 3D-инструментов, эта программа исключительно удобна и проста в использовании и охватывает весь процесс планирования, тестирования и выполнения 3D-дизайна.


Это ПО обладает мощными параметрическими инструментами и аналитическими функциями, которые хорошо подходят для решения большинства задач связанных с промышленным дизайном. В программе доступно моделирование нагрузок и напряжений готовой конструкции для расчета прочностных характеристик.


Fusion 360 также отличается уникальными возможностями совместной работы. Он поддерживает совместное использование файлов через облачные сервисы и импорт/экспорт общих типов файлов CAD.



Если вы любитель, студент или стартап, то Fusion 360 абсолютно бесплатен для вас. Условия: использование любителем должно быть некоммерческим, в качестве стартапа вы должны иметь прибыль менее 100 000 долларов в год, а образовательная лицензия ограничена тремя годами.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати. Бесплатно для студентов. Бесплатно для любителей. Бесплатно для стартапов.


FreeCAD


Характеристики:

  • Название: FreeCAD

  • Назначение: Дизайн

  • Уровень: Средний

  • Язык: Английский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать/посетить: FreeCAD



FreeCAD — многофункциональное программное обеспечение CAD и отличный инструмент совершенствования дизайнерских навыков. 3D-модель создается в FreeCAD заданием параметров, а не как перетаскиванием объектов и манипулированием ими с помощью мыши.


Доступна история действий — в любой момент можно вернуться на несколько шагов назад и внести изменения.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати.

Blender


Характеристики:

  • Название: Blender

  • Назначение: Дизайн

  • Уровень Профессионал

  • Язык: Английский, Русский

  • Цена: Бесплатно

  • ОС: Windows, Mac, Linux

  • Скачать/посетить: Blender



Blender это популярное программное обеспечение для автоматизированного проектирования (CAD). Это, возможно, не самый лучший выбор для начинающего, который только учится 3D-моделированию, но он идеален для тех, кто хочет развивать свои навыки и создавать сложные 3D-модели.


Blender — один из самых мощных инструментов моделирования для 3D-печати, который вы можете использовать. Благодаря широкой популярности, у программы большое и полезное сообщество, по работе с ней огромное количество материалов в сети. Это Open Source-проект, так что к Blender часто пишут расширения, что увеличивает его функциональность.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати. Бесплатно для студентов. Бесплатно для любителей. Бесплатно для стартапов. Бесплатно для всех.



OnShape


Характеристики:

  • Название: OnShape

  • Назначение: Дизайн

  • Уровень: Профессионал

  • Язык: Английский

  • Цена:: Бесплатно (Образовательная лицензия для студентов)

  • ОС: Браузер

  • Скачать/посетить: OnShape

OnShape — мощный программный комплекс САD корпоративного уровня работающий в браузере. Предназначен для профессиональных пользователей, которым требуется управление удаленными проектами и возможность совместной работы. Обеспечивает параметрическое 3D-моделирование без сохранения локальных файлов, проекты доступны в облаке. В отличие от установленных на локальную машину САD и PDM, OnShape дает всем в команде мгновенный доступ рабочему пространству, где коллеги могут работать над проектом сообща, находясь при этом где угодно.


Еще одна полезная функция — возможность управлять мастер-дизайном без необходимости сохранять копии или отслеживать множество различных версий файлов.


Обычно нужно платить за доступ к OnShape, но педагогам и учащимся предоставляется бесплатное пользование.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати. Бесплатно для студентов. Бесплатно для образования.


Компас




Характеристики:

  • Название: Компас

  • Назначение: САПР

  • Уровень: Профессионал

  • Язык: Русский

  • Цена:: Бесплатно (Учебная версия)

  • ОС: Windows

  • Скачать/посетить: Компас

Компас — мощный программный комплекс САПР, написанный с учетом требований Российских ГОСТов к проектной документации. Может создавать эскизы, трехмерные детали, сборки. Выпускается в архитектурной и машиностроительной конфигурации. В машиностроительной содержит большое количество библиотек различных элементов. Наиболее применяемой в 3D-печати является библиотека шестеренок, которая позволяет автоматически генерировать шестерни по заданным параметрам.


Смоделированные детали объединяются в сборки, в которых можно посмотреть насколько точно эти детали подходят друг к другу. Последние версии Компаса умеют загружать файлы формата STL для дальнейшей обработки.


По готовым моделям можно создавать чертежи полностью соответствующие стандарту ЕСКД.


Для домашнего использования есть дешевая версия, но учащимся предоставляется бесплатное пользование.



Бесплатное программное обеспечение для моделирования и редактирования моделей для 3D-печати. Бесплатно для учащихся.



В заключение

Мы представили самые популярные программы для 3D-печати, в основном бесплатные, либо бесплатные для учащихся и педагогов. При внимательном и тщательном освоении они с лихвой покрывают потребности, которые могут возникнуть в любительской и образовательной 3D-печати, а также в малом бизнесе.


Для серьезной работы могут понадобиться более мощные программные инструменты, которые можно приобрести у официального дистрибьютора крупнейших разработчиков — в Top 3D Shop.

Все изображения принадлежат их владельцам.

Узнайте больше о возможностях усовершенствовать ваше производство интеграцией нового оборудования:

упражнений для начинающих для разработчиков 3D-моделей

Впервые погрузиться в 3D-моделирование может быть непросто. С чего начать? Вы начинаете с проекта, который занимал ваше воображение столько, сколько вы себя помните? Заманчиво, но, вероятно, не самый разумный выбор. Вместо этого используйте эти простые 3D-проекты начального уровня. Важно заранее выбрать упражнения, которые помогут вам успешно освоить базовые методы, а не сразу перейти к продвинутым этапам 3D-дизайна.

Бокал для вина

Ник Персер / Getty Images

Это один из типичных проектов для начинающих в курсах 3D-моделирования, который может служить прекрасным введением в методы моделирования NURBS. Форма знакома, а техника очень проста, а это значит, что вы можете очень быстро и легко получить красивую модель под свой пояс.

Эти методы применимы в любой ситуации, когда необходимо моделировать цилиндрическую форму с радиальной симметрией (например, горшки, стаканы, лампы, ракетные корабли).

Еще один простой в моделировании архитектурный элемент, который вы сможете снова и снова использовать в будущих проектах. Кори Форд / Getty Images

Как и арка, это еще один простой в моделировании архитектурный элемент, который вы можете снова и снова использовать в будущих проектах. К тому же у нас есть руководство по этому поводу.

Методы этого упражнения по 3D-моделированию применимы к архитектурному моделированию и моделированию твердых поверхностей.

Небоскреб

Формы современного небоскреба в виде коробки достаточно просты, чтобы не создавать проблем для новичков, но также создают некоторые интересные технические проблемы.Westend61 / Getty Images

Это фантастический проект, который поможет вам научиться эффективно справляться с возрастающими уровнями сложности и повторениями. Формы современного небоскреба в виде коробки достаточно просты, они не должны вызывать проблем у новичков, но также создают некоторые интересные технические проблемы.

Большое количество окон заставляет вас изучать методы равномерного распределения краев, а создание самих окон требует твердого понимания разницы между мировым пространством и экструзией локального пространства.Это также прекрасная возможность познакомиться с использованием наборов выбора для обработки повторяющегося выбора граней и кромок.

Эти методы применимы в любом проекте, требующем упорядоченного повторения.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно деталей Сложно понять

100 дней 3D-дизайна.

Как я научился 3D-моделированию в 100… | Тяньтянь Сюй | 100-дневный проект

День 1–5: Знакомство с Blender

Первые несколько дней я потратил на изучение пользовательского интерфейса Blender.

Я создал свою первую 3D-модель в Blender - чашку кофе - следуя 10-минутному руководству от tutor4u.

100 Days of 3D - Coffee Cup

Я создал трехмерные пончики, следуя серии руководств Blender Guru для начинающих. Эта серия была настолько полезной, что я часто к ней обращался.

100 дней 3D - пончики

Совет

Blender - это тяжелое программное обеспечение с ярлыками. Я рекомендую распечатать ярлык и запомнить общие горячие клавиши, которые позволят вам работать быстрее.

День 6–70: Поднимитесь по кривой обучения

Когда я освоился с пользовательским интерфейсом Blender, я применил следующие методы, чтобы подняться по кривой обучения.

Метод № 1: 1-on 1-off

Я использовал метод под названием «1-on 1-off», изобретенный Blender Guru:

  • 1 учебный проект
  • 1 проект, созданный полностью мной
  • Промыть и повторить.

Я создал розовый кекс, следуя руководству мистера Сорбиаса по кексам.На следующий день я сама сделала голубой кекс.

100 дней 3D - кексы

Я создал стакан пива, следуя руководству по пиву от Blender Guru. Позже я создал коктейль, используя ту же технику.

100 дней 3D - пиво и коктейль

Я научился моделировать физику, следуя руководству Оливера Вильяра по шоколаду. На следующий день я добавила это в пакетик с попкорном.

100 дней 3D - Шоколад и попкорн

Метод «1 на 1 раз» помог мне намеренно повторно применить выученные техники.Это также побудило меня создать что-то новое самостоятельно.

Наконечник

Будьте терпеливы. Первый рендер не всегда бывает хорош. Требуется время, чтобы отрегулировать материал и освещение для достижения желаемой эстетики.

Метод № 2: 1-сложный 1-легкий

Изучение 3D может быть утомительным для ума. Чтобы предотвратить выгорание, я чередовал усердное обучение и легкое обучение.

Я провел 3 дня, работая над снежным шаром, следуя интенсивному руководству.После этого я создал простое эскимо.

100 дней 3D - Снежный шар и эскимо

Я провел 3 дня, следуя руководству по миньонам. На следующий день я расслабился и сделал маленького поросенка.

100 дней 3D - Миньон и свинья

Подсказка

Когда я застрял в моделировании, я обнаружил, что легче удалить незаконченную работу и начать заново - новый старт помогает в решении проблем.

Метод № 3: Работа над разными темами

Постоянное моделирование одного типа объекта может быть повторяющимся и утомительным.Чтобы было интересно, я работал над разными темами.

Я создал абстрактную серию, следуя руководствам Ducky 3D. Они познакомили меня с новыми техниками, которые иначе я бы не узнал.

100 дней 3D - Абстрактная серия

Я создал серию растений, когда начал заполнять свою квартиру комнатными растениями.

100 дней 3D - серия комнатных растений

Я экспериментировал со стилем low poly, следуя руководствам, сделанным Polygon Runway и Tiedie.

100 Days of 3D - Sushi and Planet

Tip

Создание абстрактных трехмерных объектов - хорошая отправная точка для новичков, поскольку не требует обширного моделирования или текстурирования.

Метод № 4: Брать уроки и читать книги

На полпути через 100-дневный проект я подписался на Blender Mesh Modeling Bootcamp. Это укрепило мои знания и помогло соединить точки.

Я провел выходные за чтением <Книги по топологии толкающих точек>. Эта книга, не зависящая от программного обеспечения, научила меня передовым методам управления топологией моих сеток.

Я также обнаружил цифровой журнал Blender, издаваемый китайским сообществом Blender.Мне понравилось читать множество тематических исследований в 3D.

Совет

Сохраняйте полученные знания и часто выполняемые действия в записной книжке, чтобы вы могли вернуться к ним и работать быстрее.

День 71–100: Создавайте собственное искусство

По мере того, как я становился более опытным в Blender, у меня было больше творческой свободы для воплощения моих собственных идей в жизнь.

Некоторые из моих работ были вдохновлены моими любимыми играми и фильмами.

100 дней 3D - Crow People (по мотивам игры Monument Valley) 100 Days of 3D - Enchanted Rose (по мотивам фильма «Красавица и чудовище») 100 Days of 3D - Balloon House (по мотивам фильма «Вверх»)

Я создал серия героев мультфильмов.

100 дней 3D - Гюнтер (на основе мультфильма «Время приключений») 100 дней 3D - Кот (на основе фильма «Легенда о Хэй») 100 дней 3D - Призрак

Я переработал горный кит, мою акварельную картину из предыдущих 100 -день-проект.

100 Days of 3D - Mountain Whale

Обожая стиль low poly, я создал серию парящих островов.

100 дней 3D - Moose Island (низкополигональное обучение) 100 Days of 3D - Lighthouse Island (по мотивам работ Джереми) 100 Days of 3D - Island Watchtower (по мотивам игры Firewatch) 100 Days of 3D - Windmill Island

В конце из 100-дневного проекта я переработал свою первую 3D-модель.

100 дней 3D - Мечты в чашке

Tip

Чтобы преодолеть страх перед запуском сложной сцены, я всегда говорил себе сначала создать простой объект. Как только вы начнете, вы, скорее всего, останетесь с этим.

Какие объекты моделировать как начинающий 3D-художник

Когда я начал заниматься 3D-моделированием, мне было трудно решить, что мне моделировать. Со временем я понял, что это глупый вопрос, но важный. Давайте посмотрим, что мы можем смоделировать и как это может помочь нам быстро развиваться как новичкам.

Что моделировать в 3D? Вместо того, чтобы сосредотачиваться на выборе одного объекта, выберите целую кучу объектов и составьте список дел, которые нужно сделать. Выбирайте объекты разной формы, чтобы лучше разбираться в различных инструментах и ​​методах.

Это общий вопрос, на который нет однозначного ответа. Но есть несколько углов атаки в зависимости от ваших целей. Читайте дальше, чтобы узнать, как мы можем еще больше увеличить масштаб того, что нужно делать, и как надежно реализовать эти идеи.

Как выбрать какую модель?

Точно так же, как писатель может спросить, «что написать», мы, как 3D-художники, в тот или иной момент задаемся вопросом, что мне моделировать. Если мы застряли в этом процессе, мы можем проводить много времени в бездействии и ничего не делать, в то время как наше настроение и уверенность в себе постепенно ослабевают.

Это процесс, который я бы предложил, чтобы вы начали.

  • Начните с короткого перерыва от компьютера
  • Продолжите сеанс разминки
  • Еще раз взгляните на потенциальные вещи, которые вы хотите создать
  • Осознайте, что вы можете делать только по одному
  • Выберите один
  • Начать создание

Связанное содержимое: 3D-мотивация, планирование и рабочий процесс

Давайте продолжим.Начните с небольшого перерыва в работе за компьютером, прогуляйтесь по кварталу. Иди сделай кофе или что хочешь. Только убедитесь, что ваш перерыв не связан с 3D-моделированием. Это даст вашему мозгу время подумать.

Вы еще не вернулись? Хороший. Надеюсь, ты немного перезарядишься. Давай сделаем разминку. Выберите предмет на своем столе и смоделируйте его. Это может быть что угодно, от кофейной кружки до клавиатуры или растения в горшке. Дайте себе 20-30 минут на изготовление этого предмета. Это переведет вас в режим творчества.Поверьте, просто начните, даже если вам не хочется. Это единственный путь.

Если вы не можете выбрать объект, сделайте один из следующих:

  • Комнатное растение
  • Кофейная кружка
  • Смартфон

Сейчас у вас примерно 45 минут. Вы потратили немного времени, вернулись и что-то сделали. Даже если вы не успели закончить в отведенное время. Это не имеет значения.

Чтобы получить некоторое представление о том, что вы хотите создать сейчас, если вы решили не продолжать создавать кофейные кружки и смартфоны в течение всего дня (вариант vaery vialbe). Я настоятельно рекомендую pinterest. Если у вас нет учетной записи pinterest, создайте ее. Он должен быть у каждого художника.

Связанное содержимое: Краткий обзор рабочего процесса справочных фотографий

Отсюда вы можете легко выбрать тему. Если вы все еще не понимаете, начните с этих поисков, чтобы найти изображения, на которых можно почерпнуть вдохновение.

  • Фэнтезийная среда
  • Дизайн интерьера
  • Садовые украшения
  • героев мультфильмов
  • Канцелярские товары
  • универсальный магазин

Последний из них - настоящая сокровищница, в которую можно погрузиться, просто продолжайте нажимать на изображения или просматривайте более конкретные запросы вверху под строкой поиска.Это сузит область поиска.

Здесь вы также можете осознать, что существует бесконечный запас возможностей. Вы не можете смоделировать все. Выберите одно или несколько эталонных изображений и приступайте к моделированию. Начните с малого, а не с большого. Позвольте себе не торопиться и просто плыть по течению.

Рассмотрите используемые методы моделирования

Решая, что моделировать, важно подумать о пути к вашему законченному проекту. Какие основные методы будут использоваться в проекте?

Хорошим показателем того, что модель должна быть сделана, является то, что вам нравится либо работать с техникой, которую вам нужно будет использовать, либо потребуется техника, о которой вы хотите узнать больше.

Есть много интересных методов, которые стоит рассмотреть. В этом видео больше техник, чем я бы мог подумать, поскольку техники объясняются Глеб Александров . Это отличный ресурс.

Придерживаться одной категории объектов или разных?

Если вы считаете себя начинающим 3D-художником, я настоятельно рекомендую вам выбирать разные виды моделирования. Попробуйте все доступные 3D-инструменты, чтобы понять, с чем вам нравится работать.Когда вы начинаете, вы можете подумать, что было бы так круто делать машины весь день. Но после того, как вы попробуете создать мультяшных персонажей, это может вас зацепить.

Общий совет молодым людям - пробовать как можно больше в раннем возрасте, чтобы они понимали, чем они хотят заниматься в дальнейшем. Здесь применяется тот же принцип. Даже если вы молоды или нет, вы все еще новичок.

Через некоторое время, когда вы почувствуете, что ваши навыки трехмерного искусства улучшаются и вы хорошо справляетесь с трехмерным моделированием, у вас есть возможность оставаться общим и учиться как можно более широко.Это мой путь, и я стараюсь впитывать его как можно шире. Другой вариант - выбрать на этом этапе специализацию.

Я бы вообще посоветовал любому, кто убеждает фрилансера или хмеля, оставаться генералом. Но если вам нужна работа в отрасли, вам, вероятно, следует подумать о специализации.

Как долго мне следует придерживаться одного и того же проекта, прежде чем я его завершу?

Есть история об этом учителе рисования, который позволяет половине своего класса выставить оценку по самой совершенной скульптуре, которую они могут придумать в течение семестра.Чистый тест качества. Другая половина была оценена по весу их кучи металлолома. Просто производите как можно больше, не заботясь о качестве работы.

В конце концов, группа, которая была оценена по объему работы, а не по качеству, не только выполнила наибольшее количество работы, но и сделала работу самого высокого качества благодаря количеству практики, которую они прошли.

Эта история может быть правдой, а может и нет, но я думаю, что из этого следует извлечь большой урок. Когда на ваши плечи ложится давление качества, вы испытываете значительную тяжесть.

Поэтому совет: лучше двигаться дальше или начинать с начала снова и снова. Попытайтесь найти правильный угол атаки для любой конкретной проблемы и не превращайте свою работу в чистую вещь, которой вы поклоняетесь и слишком боитесь отказаться от нее.

Просто делай это снова и снова. Это также заставит задуматься о меньшем весе. Выбрать, что делать, не так сложно, ведь это не так уж важно.

Связанные вопросы

Какое программное обеспечение для работы с 3D является самым простым для изучения?

Самым простым для изучения программным обеспечением для работы с 3D является то, которое имеется в наличии. Для визуальных эффектов и 3D-моделирования, связанного с искусством, начните с Blender. Это не общий совет, но это самая недооцененная программа для работы с 3D в мире. Это бесплатно и очень легко доступно, и для его изучения доступно множество ресурсов.

Если вас интересуют САПР, начните с программы SketchUp maker. Здесь доступна настольная версия, которая устарела в 2017 году. Однако она также доступна как онлайн-версия прямо в вашем браузере.

Вам нужна степень по 3D-моделированию?

Вам не нужна степень, чтобы научиться 3D моделировать.Однако, если ваша цель - получить работу в 3D-индустрии, в какой-то момент вам, вероятно, придется иметь хотя бы базовое представление об одном из существующих коммерческих программных пакетов, таких как 3D studio Max или Maya.

Подходит ли Blender для новичков?

Blender - лучшее место для начала. Никаких вложений не требуется, есть много учебных материалов. Благодаря карьере 3D-художника вам может никогда не понадобиться другое программное обеспечение.

5 лучших бесплатных программ для 3D-моделирования

Используйте эти бесплатные программные решения для трехмерного моделирования, чтобы быстро превратить свои дизайнерские идеи в реалистичные трехмерные строительные модели.
Специалисты в области строительства постоянно придумывают новые идеи для инновационных проектов, и полезно иметь программное обеспечение, которое может быстро превратить эти идеи в трехмерные (3D) представления. Программное обеспечение

для 3D-моделирования позволяет профессионалам-строителям преобразовывать свои проекты и чертежи в реалистичные модели и позволяет художникам четко визуализировать размеры своих строительных проектов до завершения строительства.

На рынке доступно несколько программных инструментов для 3D-моделирования, каждый с различными возможностями.И если вы думали, что покупка одного будет стоить вам больших денег, подумайте еще раз!

Мы проанализировали более 100 вариантов бесплатного программного обеспечения для проектирования в каталогах Capterra и оценили отзывы пользователей, чтобы определить пять лучших бесплатных программных решений для 3D-моделирования (перечислены в алфавитном порядке). Вы можете прочитать нашу полную методологию выбора продукта здесь.

5 лучших бесплатных программ для 3D-моделирования и строительства


Примечание. Некоторые из этих программных инструментов указаны как автоматизированное проектирование (САПР), но мы выбрали их, потому что они также предлагают варианты 3D-моделирования для сложных и точных проектов и являются хорошим вариантом для пользователей, которые просто хотят выполнять базовые 3D-модели. дизайн без какой-либо анимации или рисования текстур.


BIMx - это программное обеспечение для презентации проектов и совместной работы со встроенной 2D и 3D навигацией для строительных проектов. Его интегрированные в облако рабочие процессы и интуитивно понятный пользовательский интерфейс упрощают управление проектами для архитекторов и дизайнеров, работающих над информационными моделями зданий и архитектурной документацией.

3D-модели в BIMx (Источник)

BIMx помогает пользователям создавать интерактивные 3D-модели зданий. Строители, клиенты и консультанты могут использовать эти 3D-модели для виртуальных туров по проектам потенциальных клиентов до завершения строительства.

Мы проанализировали отзывы пользователей о BIMx, чтобы понять, что понравилось покупателям и что, по их мнению, можно улучшить. Вот что мы нашли.

Плюсы

Минусы
Пользовательский интерфейс программного обеспечения интуитивно понятен. Крутая кривая обучения освоению ключевых команд.
Виртуальные туры позволяют клиентам увидеть все размеры объекта недвижимости еще до завершения строительства. Настольная версия менее функциональна, чем мобильная.

Сколько стоит BIMx?
BIMx предлагает базовую бесплатную версию с ограниченными функциями, но пользователи могут перейти на платную версию для получения дополнительных функций.

Live Home 3D - это программа для дизайна интерьера и дома, которая позволяет пользователям создавать трехмерные среды, которые придают реальный вид интерьерам зданий. В основном его используют архитекторы-одиночки и небольшие команды дизайнеров-стартапов, работающих над домашним интерьером.

3D-просмотр в Live Home 3D (Источник)

Live Home 3D автоматически предлагает и создает трехмерные виды планов этажей. Пользователи могут разработать собственный план этажа или импортировать внешнее изображение, чтобы извлечь проект и воссоздать его. В обоих случаях программное обеспечение предлагает пользователям возможность преобразовать их дизайн в трехмерный план.

Мы проанализировали отзывы пользователей о Live Home 3D, чтобы понять, что понравилось покупателям и что, по их мнению, можно улучшить. Вот что мы нашли.

Плюсы

Минусы
Пользовательский интерфейс программного обеспечения прост в использовании. Доступно не так много вариантов местности. Даже демонстрационные проекты имеют одинаковый стандартный ландшафт.
Пользователи могут выбирать для своих моделей широкую цветовую гамму и мебель. Пользовательский интерфейс можно улучшить с эстетической точки зрения, а режимом обхода сложно управлять.

Сколько стоит Live Home 3D?
Live Home 3D предлагает бесплатную версию с ограниченными функциями, но пользователи могут перейти на платную версию Live Home 3D Pro за единовременный платеж в размере 19 долларов.99.

Onshape - это облачное программное обеспечение трехмерного САПР, которое предлагает нисходящие проекты с многоэлементным моделированием и редактированием в контексте. Это полезно для дизайнеров, инженеров и производителей, которым нужна гибкость для работы из любого места на любом устройстве.

3D-разрез в Onshape (Источник)

В качестве инструмента на основе SaaS Onshape использует онлайн-базы данных для хранения данных, устраняя необходимость в каких-либо физических серверах и других расходах на ИТ-инфраструктуру.

Мы проанализировали отзывы пользователей Onshape, чтобы понять, что понравилось покупателям и что, по их мнению, можно улучшить. Вот что мы нашли.

Плюсы

Минусы
Быстрое обучение. Любой, кто обладает базовыми знаниями в области САПР, может легко работать с программным обеспечением. Поскольку Onshape является облачным, в нем отсутствует автономное кэширование. Поэтому при плохой связи модели приходится постоянно перезагружать.
Пользователи имеют доступ к подробным обучающим видео, чтобы понять основные функции. Поскольку программное обеспечение работает через браузеры, создание больших моделей может быть затруднено.

Сколько стоит Onshape?
Бесплатная версия Onshape имеет ограниченные возможности, но пользователи могут перейти на платную версию, которая стоит 125 долларов США на пользователя в месяц и оплачивается ежегодно (1500 долларов США).

SketchUp - это программное обеспечение САПР, которое позволяет пользователям проектировать и редактировать 3D-модели интерьеров, ландшафтов и т. Д.Он помогает в непрерывном проектировании, начиная с самого раннего этапа проектирования до конца строительства. Его могут использовать архитекторы и дизайнеры интерьеров для различных этапов проектирования, таких как начальное построение схем, разработка дизайна, детализация, документация и запросы информации (RFI).

3D строительная модель в SketchUp (Источник)

SketchUp позволяет пользователям включать световые эффекты, рисование текстур и анимацию в свои дизайнерские модели. Он также предлагает широкий спектр символов и готовых моделей, которые позволяют дизайнерам достигать желаемых результатов.

Мы проанализировали отзывы пользователей о SketchUp, чтобы понять, что понравилось покупателям и что, по их мнению, можно улучшить. Вот что мы нашли.

Плюсы

Минусы
Программные модули просты в навигации даже для новичков. SketchUp нельзя интегрировать с другим программным обеспечением для проектирования.
Помимо параметров рисования и набросков, программное обеспечение также предлагает встроенные функции, такие как анимация, освещение и эффекты текстуры. Служба поддержки не отвечает, и ответы на большинство запросов можно получить только через онлайн-форумы.

Сколько стоит SketchUpcost?
Базовая версия (только в Интернете) SketchUp бесплатна, но пользователи могут перейти на платную версию SketchUp Shop (только в Интернете) за 119 долларов США на пользователя в год или профессиональную версию SketchUp Pro (как для ПК, так и в Интернете). ) по цене 299 долларов США на пользователя в год.

SkyCiv Structural 3D - это облачное программное обеспечение для расчета и проектирования конструкций, которое позволяет пользователям моделировать, анализировать и проектировать 3D-конструкции. Благодаря возможностям структурного анализа программа хорошо подходит для инженеров-строителей, механиков и инженеров-строителей.

Расчет конструкций в 3D в SkyCiv Structural 3D (Источник)

SkyCiv Structural 3D позволяет пользователям анализировать структурные факторы, такие как изгиб, сдвиг, напряжение и прогиб. Поскольку программное обеспечение является облачным, оно не требует установки и работает полностью онлайн.

Мы проанализировали отзывы пользователей о SkyCiv Structural 3D, чтобы понять, что понравилось покупателям и что, по их мнению, можно улучшить.Вот что мы нашли.

Плюсы

Минусы
Быстрое обучение. Доступно лишь ограниченное количество методов структурного анализа.
Служба поддержки клиентов быстро реагирует. Интерфейс мобильного приложения для iPhone не интуитивно понятен.

Сколько стоит ТОВАР?
SkyCiv Structural 3D предлагает бесплатную версию с ограниченными функциями, но пользователи могут перейти на платную (базовую) версию за 69 долларов за пользователя в месяц или профессиональную версию за 109 долларов за пользователя в месяц.

Окончательное решение: какое бесплатное программное обеспечение для 3D-моделирования купить?

Наш список из пяти лучших бесплатных решений для 3D-моделирования поможет вам начать поиск программного обеспечения, но выбор зависит от ваших потребностей в дизайне.

Для принятия окончательного решения мы рекомендуем следующий подход:
  • Отборное программное обеспечение, основанное на сложности и характере вашей работы. Проверьте количество доступных функций в бесплатной версии каждой системы, чтобы узнать, соответствует ли она вашим требованиям.
  • Прочтите обзоры программного обеспечения, чтобы понять, что существующие пользователи говорят о производительности программного обеспечения в реальных проектах.
  • Для получения дополнительных возможностей ознакомьтесь с нашим полным программным обеспечением для инженерных САПР, программным обеспечением для архитектуры и каталогами программного обеспечения BIM.

Если вы использовали или в настоящее время используете бесплатное программное обеспечение для 3D-моделирования, которое подходит вам, сообщите нам об этом в разделе комментариев ниже.


Методика выбора продукции

Для включения в этот список продукты должны предлагать бесплатную автономную версию программного обеспечения, а не пробную версию, в которой пользователи должны приобрести продукт после пробного периода.

Продукт классифицировался как программное обеспечение для 3D-моделирования и строительства, если он содержал основные функции 3D-моделирования и совместной работы, а также хотя бы одну конструктивную функцию, такую ​​как анализ конструкции, шаблоны проектирования или экспорт проекта.

Мы проанализировали около 150 продуктов из наших категорий рынка инженерного программного обеспечения САПР, программного обеспечения для архитектуры и программного обеспечения BIM, чтобы определить эти бесплатные продукты. Для выбора каждый продукт должен иметь минимальный рейтинг пользователей на Capterra 4 из 5 по состоянию на 6 января 2020 года.

Примечание. Указанные плюсы и минусы основаны на функциях, перечисленных на веб-сайте продукта, и в отзывах пользователей продуктов в доменах Gartner Digital Markets (Capterra, GetApp и Software Advice). Они не представляют взгляды и не означают поддержки Capterra или ее аффилированных лиц.

8 причин, почему 3D-моделирование так важно

Технология приближает воображение к реальности. Лучший пример, подтверждающий это, - это то, как 3D-моделирование изменило презентационный мир архитектурного дизайна.Это все равно, что вытаскивать из своего мозга многомерные изображения и рисовать их на бумаге, чтобы посмотреть, как они выглядят. Влияние 3D-моделирования на представление архитектурных услуг, несомненно, является самым преобразующим из того, что произошло. Давайте рассмотрим преимущества представления архитектуры за счет 3D моделирования.

  • Реалистично, просто и быстро

    От получения оценок горизонтальных, вертикальных и диагональных линий 2D-эскизов до получения одноразового изображения архитектурных услуг - вот что облегчает 3D-моделирование.Ваш дизайн станет более ярким, и ваши клиенты могут совершить виртуальный тур по своим строительным объектам. Вы также можете быстро проверить жизнеспособность нового плана или проверить, как будут выглядеть небольшие изменения в дизайне.

  • Изображение говорит тысячу слов

    Если вы хотите понять, чем архитектурная трехмерная модель лучше двухмерной, сравните оба проекта и ознакомьтесь с подробностями.

  • Лучшее для маркетинга и согласования проектов

    Опыт просмотра 3D-модели более интересен и удовлетворяет потенциального клиента, чем просмотр 2D-чертежа.Яркие образы задерживаются в сознании потенциального клиента на более длительный период времени, и у вас больше шансов привлечь клиента. Точно так же скорость утверждения проекта в строительном бизнесе быстрее, когда используется 3D-модель.

  • Простое повторное моделирование и исправления

    В 3D-модели легче увидеть влияние на общий дизайн, когда вносятся незначительные или серьезные изменения, это поможет в окончательной доработке дизайна без особых затрат и изменений или исправлений, связанных с затратами после строительства.Он также точен, поскольку форма торца конструкции соответствует задуманному результату, выведенному из 3D-модели.

  • Влияние на выполнение проекта

    Благодаря четкому дизайну инженерам-строителям легче завершить проект с низкими затратами и в соответствии с планом.

    Отчет, представленный Шерил Стауб и Атул ханзоде, показал, что эти технологии оказали огромное влияние на выполнение проекта, в том числе -

    • Устранение полевых помех
    • Меньше доработок
    • Повышенная производительность
    • Меньше запросов информации
    • Меньше заказов на изменение
    • Без роста затрат
    • Снижение сроков от начала строительства до оборота объекта.
  • Подарок для дизайнеров интерьера

    Вы можете создать реалистичную модель жилой или коммерческой квартиры со всей мебелью, красками для стен и рисунками, экспонатами, дизайнерским потолком и т. Д., Чтобы дать вашим клиентам захватывающий вид на дом своей мечты или офисное здание.

  • Измерения

    3D-дизайн может четко отображать физические размеры объектов и расстояние до них по отношению к другим объектам в общем макете.Это чрезвычайно поможет клиентам видеть и корректировать расположение объектов в зависимости от их размеров для достижения различных целей, таких как пространство, проблемы с движением, корректировка размера комнаты и т. Д.

    Различные исследования документально подтвердили преимущества применения инструментов 3D / 4D специально для координации систем механической, электрической, сантехнической и противопожарной защиты (MEP / FP) в сложных проектах (например, Khanzode et al., 2005, Staub- Френч и Фишер 2001).

  • Меньше инструкций и никаких языковых барьеров

    В отличие от 2D-проектов, для которых могут потребоваться четкие инструкции о том, как выводить проектную информацию, 3D-проекты почти не требуют инструкций и языковых барьеров.Для любого человека естественно понимать трехмерный дизайн и испытать виртуальную реальность, которую он создает.

    Когда все приближается к реальности, всегда легче и выгоднее.

  • Мы умеем создавать чертежи в 2D и 3D для офисов, домов и магазинов. Свяжитесь с нами сегодня, чтобы получить индивидуальные двухмерные или трехмерные гражданские проекты.

    Нанять внештатных специалистов по 3D-моделированию и 3D-дизайну

    Найдите эксперта по 3D-моделированию для своего проекта САПР

    3D моделирование - это процесс создания математического представления трехмерного объекта.Используя специализированное программное обеспечение для 3D-моделирования, 3D-дизайнеры могут создавать невероятно реалистичные модели, которые можно рассматривать как 2D-изображения (или визуализации) или исследовать как полностью 3D-модели. Хотя 3D-дизайн сам по себе может быть прекрасным видом искусства, он также является чрезвычайно ценным инструментом для проектирования и производства современных продуктов.

    Наши комплексные услуги по 3D-моделированию и анимации для фрилансеров доступны предпринимателям и компаниям для широкого спектра приложений. От дизайна нового продукта до презентаций для инвесторов и трехмерных обзоров - технология трехмерного проектирования - это мощный инструмент, который помогает изобретателям воплощать свои идеи в жизнь.Программное моделирование в настоящее время является важным компонентом дизайна продукта, от концептуального этапа до производства и даже до маркетинговых материалов.

    Если вы ищете реалистичную визуализацию своего изобретения или вам нужен файл STL для 3D-печати, у нас есть творческий опыт, необходимый для вашего проекта САПР. Наши 3D-художники создадут дизайнерские модели в соответствии с вашими требованиями до мельчайших деталей. Наши дизайнеры готовы помочь вам перевести существующий дизайн или концепцию в САПР или вместе с вами разработать идеальный дизайн для вашего проекта с нуля.

    3D-моделирование для разработки продукта

    В эпоху цифровых технологий 3D-моделирование занимает центральное место в процессе проектирования и разработки продукта. С появлением 3D-печати потребность в опытных разработчиках 3D-моделей распространилась вплоть до этапа производства. Даже продукты, которые не предназначены для 3D-печати, выигрывают от эффективности быстрого прототипирования, когда аддитивное производство используется для быстрого создания функциональных прототипов, которые могут легко пройти несколько итераций с минимальными накладными расходами.

    Точное моделирование занимает центральное место во всех проектах 3D-дизайна. Наши дизайнеры часто работают с клиентами над созданием реалистичных 3D-моделей своих изобретений, чтобы помочь конкретизировать форму, которую продукт в конечном итоге примет в реальном мире. Видеть, как идея будет выглядеть в трехмерной среде, а не как идея на бумаге, - бесценный шаг в творческом процессе. Реалистичная визуализация вашего продукта поможет вам выявить проблемы и потенциал дизайна на ранней стадии и послужит ориентиром, когда вы начнете создавать прототип.

    Сообщество Cad Crowd обладает обширным опытом и знаниями как в области программного обеспечения для 3D-моделирования, так и в отношении строгих требований производства и создания прототипов. Наши дизайнеры разбираются в производственном процессе и являются экспертами в создании 3D-моделей, оптимизированных для быстрого производства и 3D-печати, что упрощает для изобретателей переход от проектирования к производству. Затем можно сгенерировать файлы STL, которые можно будет перенести прямо на 3D-принтер.

    3D-дизайн для маркетинговых инструментов и презентаций для инвесторов

    Независимо от того, являетесь ли вы девелопером недвижимости или дизайнером настольных игр, часто важно заручиться финансовой поддержкой инвесторов, прежде чем вам придется слишком глубоко копаться в собственных карманах.3D-модели и анимация - это рентабельные маркетинговые инструменты, которые позволяют четко обозначить ценность вашего продукта. Если изображение стоит тысячи слов, реалистичный 3D-рендеринг должен стоить миллион. 3D-рендеринг преобразует 3D-модель в 2D-изображение, как на мотоцикле выше, предлагая невероятную степень фотореализма, которая не может быть легко достигнута другими методами. Сложные алгоритмы генерируют чрезвычайно убедительные симуляции света, тени и отражений, благодаря которым изображение может казаться таким же реальным, как мир за вашим окном.Когда целью является абсолютный реализм, лучше всего подходит 3D-рендеринг.

    Набор приложений для 3D-дизайна

    Разработчики 3D-моделей ценны в широком спектре отраслей, поскольку 3D-модели используются во всех сферах применения. Они стали повсеместными в индустрии развлечений, в кино и видео, а также в анимации и играх. 3D-модели - чрезвычайно ценные инструменты в дизайне интерьеров и архитектуре, где фотореалистичные эффекты высококачественной визуализации служат впечатляющими маркетинговыми инструментами и подтверждением концепции.3D-модели широко используются в медицинской промышленности как при разработке новых медицинских устройств, так и в образовательных инструментах, предлагающих реалистичные анатомические изображения. Программное обеспечение CAD и CAM также широко используется при проектировании машин и механических деталей перед производством, что позволяет инженерам проверять функциональность деталей еще до их производства.

    Новые технологии 3D-сканирования теперь позволяют новаторам разрабатывать моделируемые 3D-объекты, которые можно адаптировать к реальным ситуациям.Индивидуальные медицинские устройства могут быть созданы с использованием инструментов цифрового моделирования, которые соответствуют форме пациента. Послепродажные улучшения потребительских товаров могут быть идеально согласованы с ними еще на этапе проектирования. И затем, конечно, эти модели можно легко отправить на 3D-принтер и изготовить прямо на месте.

    По мере того как технологии цифрового производства продолжают развиваться, полезность 3D-моделирования будет только расти. Талантливый 3D-дизайнер - ценный актив любого дизайн-проекта.Cad Crowd избавляет вас от догадок при приеме на работу через Интернет, связывая вас с предварительно квалифицированными, ведущими внештатными дизайнерами САПР.

    3D моделирование в сфере недвижимости

    Помимо игровой и автомобильной промышленности, недвижимость - еще одно место, где широко применяется 3D-моделирование. Вспомните, когда вы в последний раз проезжали строящуюся территорию. Вы, вероятно, были свидетелями знака, показывающего, как будет выглядеть проект после его завершения. Это одно из основных применений 3D-моделирования в сфере недвижимости.Фирмы по недвижимости часто работают с дизайнерами для создания фотореалистичных 3D-моделей того, как будет выглядеть будущий коммерческий или жилой комплекс в будущем.

    Дизайнеры могут использовать такие программы, как Revit, Autodesk 3ds, SketchUp, Blender и VectorWorks для разработки высококачественных архитектурных проектов. Это могут быть подробные визуализации экстерьера, привлекательные интерьеры с удачно размещенной мебелью или пейзажные снимки, на которых виден естественный горизонт вокруг застройки.

    Помимо внутренних и внешних снимков, 3D-моделирование используется в сочетании с архитектурной визуализацией для создания 3D-обзоров, виртуальных туров и аэрофотоснимков, которые могут быть наложены на уже существующие кадры с дронов.

    3D-моделирование

    в сфере недвижимости также можно использовать для создания фирменных и маркетинговых материалов, помочь привлечь инвесторов и обеспечить своевременное выявление и устранение любых ошибок. На проекты в сфере недвижимости уходит много денег и времени, и 3D-моделирование может помочь гарантировать, что ресурсы, вложенные в эти проекты, инвестируются и используются надлежащим образом.

    Cad Crowd работает с множеством дизайнеров, имеющих опыт работы с агентствами по недвижимости для создания реалистичных визуализаций и моделей. Наша команда может связать вас с дизайнером, который прошел предварительную проверку, талантлив и имеет опыт работы с профессионалами в области недвижимости, архитекторами и инженерами для создания убедительных трехмерных архитектурных моделей. Обязательно ознакомьтесь с дополнительными услугами архитектурной визуализации, которые мы предлагаем на нашей странице услуг.

    3D моделирование для игровой индустрии

    В 2018 году в индустрии видеоигр было 43 доллара. 8 миллиардов доходов, что на 18 процентов больше по сравнению с предыдущим годом. Этот доход превысил доход киноиндустрии. Итак, когда дело доходит до развлечений, клиенты вкладываются в игры. Многие студии используют 3D-моделирование для создания уникальных и увлекательных игровых процессов, которые раздвигают границы возможного для привлечения аудитории.

    Чтобы оживить игры, игровые студии используют творческие способы создания почти фотореалистичной и привлекательной графики для геймеров.Независимо от того, являются ли эти потребители случайными поклонниками мобильных игр или заядлыми поклонниками графики, 3D-моделирование - популярный товар в игровой индустрии.

    Современные потребители хотят видеть реалистичную графику, которая погружает их в историю. Итак, чтобы конкурировать с подобными кино и телевидению, студии осознают, что 3D-моделирование может вывести их игры на новый уровень. Дизайнеры и разработчики используют дизайнерские услуги Maya и Blender для создания трехмерных персонажей и захватывающих миров, которые заставляют геймеров чувствовать себя правыми в действии. Игровые проекты - это интерактивные формы искусства, требующие опыта в графическом дизайне, кодировании и даже повествовании.

    Преимущества аутсорсинга вашего проекта 3D-моделирования

    Может показаться заманчивым поручить вашей внутренней команде заняться вашим следующим проектом 3D-моделирования, но передача вашего следующего дизайн-проекта на аутсорсинг дает ряд существенных преимуществ. Независимо от того, разрабатываете ли вы игру, разрабатываете продукт или создаете архитектурную визуализацию, вы можете сэкономить деньги и время, наняв фрилансера для выполнения вашего следующего проекта 3D-моделирования.Вот преимущества аутсорсинга вашего проекта 3D-моделирования.

    Освободите свой внутренний персонал - Некоторые процессы и операции лучше всего подходят для выполнения вашим внутренним персоналом. Меньше всего вам хочется, чтобы ваша основная команда работала над чем-то, что может сделать кто-то другой, в то время как вы не можете получить помощь, необходимую для решения более специализированных задач. Если вы предприниматель или владелец малого бизнеса, вам нужно быть уверенным, что вы стратегически делегируете работу. Аутсорсинговые задачи, такие как 3D-моделирование, гарантируют, что ваша текущая команда будет доступна для решения задач, которые может выполнять только тот, кто понимает ваши основные бизнес-операции.

    Уменьшите давление на ваш бюджет - Аутсорсинг позволяет вам платить только за ту помощь, которая вам нужна. Например, если у вас есть дизайн-проект, результатом которого является 10 часов реальной дизайнерской работы, вам нужно заплатить только за необходимую помощь. Эта ситуация избавляет вас от необходимости оплачивать годовую зарплату, расходы на найм и расходы, связанные с поддержкой на месте (офисные помещения и оборудование).

    Получите помощь специалиста вне зависимости от вашего местоположения. - Вы не привязаны к своему часовому поясу, когда ищете профессиональную помощь по 3D-моделированию.К счастью, такие платформы, как наша, позволяют предпринимателям и владельцам бизнеса работать с экспертами по дизайну независимо от того, где они находятся. Сегодняшние достижения в области программных средств для совместной работы и общения значительно упрощают работу с кем-то по всему миру.

    Обойти длительный процесс адаптации. - Всякий раз, когда вы нанимаете нового сотрудника, который постоянно является частью вашей компании, должен быть подробный процесс адаптации, сопровождающий это действие. Однако, хотя вы действительно хотите представить своей компании фрилансера и убедиться, что он понимает, как вы работаете, ваша цель - облегчить им выполнение работы, которая вам нужна.Им не нужно расширенное обучение и масштабная программа адаптации. После того, как вы наняли их, дайте им знать, что вам нужно, познакомьте их с ключевыми игроками и проинформируйте их о том, чем занимается ваша компания. Оттуда они могут сразу же приступить к работе.

    Возьмите на себя больше проектов - Когда вы передаете свои задачи на аутсорсинг, это позволяет вам брать на себя больше проектов, чем вы обычно могли бы выполнить с вашим текущим персоналом. Например, если у вас и вашей команды есть определенное количество проектов, которые вы можете выполнить в месяц, добавление фрилансера позволит вам расширить ваши предложения.Сочетание этого с экономией средств и времени на найме фрилансера позволяет вам выполнять больше проектов по доступной цене.

    Если делать это стратегически и намеренно, аутсорсинг может принести ряд преимуществ вам и вашей компании. Это не только экономит деньги и время, но и позволяет вам работать и соревноваться на гораздо более высоком уровне, чем это было возможно только с вашей командой.

    Работа с лучшими специалистами в области 3D-моделирования

    По мере того, как технология цифрового дизайна постоянно совершенствуется, преимущества моделирования и рендеринга для дизайна продукта только возрастут.Cad Crowd предлагает вам максимальную отдачу от ваших инвестиций. У нас меньше накладных расходов, чем у традиционных дизайнерских фирм, и это позволяет нам снижать расходы, предоставляя услуги, превосходящие те, которые вы можете получить от общих платформ аутсорсинга. Работая только с предварительно квалифицированными дизайнерами высшего уровня, мы уверены, что даем гарантию качества наших услуг. Узнайте больше о том, что отличает Cad Crowd от других.

    Независимо от того, находитесь ли вы все еще на этапе разработки концепции или готовы начать производство, наши услуги по проектированию 3D-моделирования предоставят вам знания, необходимые для успешного завершения вашего проекта.Наши услуги доступны для изобретателей и предпринимателей, которым необходимо нанять талантливых специалистов по 3D-дизайну для своих новых продуктов, а также для компаний, занимающихся проектированием 3D-моделей, которым требуются дополнительные таланты для выполнения предстоящих сроков.

    Получите бесплатную оценку сейчас и сообщите нам, чем мы можем вам помочь.

    Веселых 3D-школьных проектов для ваших учеников

    Готовы ли вы пройти обучение, которое поддерживает мотивацию и интерес учащихся от начала до конца? У нас есть выбор из планов уроков 3D школьных проектов , которые помогут вам начать работу. Вы укрепите сложные концепции STEAM с помощью заданий, поощряющих инновации и эксперименты. Вы дадите своим ученикам возможность исследовать, разрабатывать и создавать новые вещи на одном уроке.

    Мы выбрали следующие проекты, чтобы проинформировать вас о тенденциях и проектах, запущенных в этом секторе.

    План урока Ресурсы для 3D-печати

    1. C = E X T От зеленых денег: культура повторного использования идет в школу

    Предоставлено: felfil.com

    Felfil присоединился к проекту «Зеленые деньги»: этот проект поставил перед собой цель привлечь классы средних школ и внедрить культуру повторного использования отходов.

    Институт пополнился нашим экструдером для проволоки Felfil Evo, чтобы производить открытую проволоку из пластиковых отходов и предоставлять ей новые полиграфические изделия для использования в образовательных целях.

    Indire: итальянский проект «MAKER @ SCUOLA»

    Источник: indire.it

    «Maker @ scuola» - исследовательский проект Indire, активный с 2014 года. Этот проект, читаемый на веб-сайте, исследует особенности этой модели обучения, предложенной «движением Maker» применительно к образованию.

    Согласно Indire, в школах 2017/18 гг., Которые начнут проекты, включающие использование 3D-принтеров, вырастет в геометрической прогрессии: на самом деле в проекте будут задействованы более ста колледжей, дошкольных учреждений и начальных школ.

    На веб-сайте был создан онлайн-архив, содержащий серию устройств оптимизации моделирования и печати, а также место для обмена иллюстрациями и опытом. Indire также предоставляет бесплатное программное обеспечение для 3D-моделирования, оптимизированное для школьных 3D-проектов SugarCAD.

    Печатная лаборатория: идеальные инструменты для студентов

    Источник: weareprintlab.com

    PrintLab предоставляет школам и учителям все необходимое для ознакомления учеников с трехмерными школьными проектами, от оборудования до инструментов для уроков. С января запущена Интернет-платформа PrintLab Classroom с трехмерными моделями и трехмерными упражнениями для студентов.

    Siemens Stem Day: онлайн-уроки 3D-печати

    Источник: siemensstemday.com

    «Сименс» занимается созданием учебных материалов и учебной деятельностью в классах: это отложенная и расширенная версия «Дня науки Сименс», разработанная для школьников 9-12 лет.Siemens STEM Day представляет ресурсы, инструменты и центр поддержки учителей.

    Create Education: уроки в бесплатной загрузке E Teachers Support

    Источник: createeducation.com

    Эта платформа для совместной работы предназначена для предоставления инструментов и поддержки, которые помогут учителям представить и внедрить технологии 3D-печати в классе. Есть инструменты для проектных идей, профессионального развития и ресурсов для уроков.

    THINGIVERSE Education: модели в бесплатной загрузке на платформе Makerbot

    Источник: thingiverse.com

    Thingiverse Education предлагает более ста уроков, которые делают обучение с использованием 3D-принтера более эффективным и простым. Кроме того, можно объединить сообщество, где учителя могут обмениваться информацией и идеями.

    Мы считаем, что такая деятельность побудит студентов принять более активное участие и привлекать внимание, предлагая студентам навыки при трудоустройстве.

    Многие планы уроков Thingiverse включают подробные инструкции по занятиям, фотографии и многое другое.Вы будете вовлекать их в интерактивные занятия, такие как создание артефактов, наведение мостов, создание 3D-печатных игр и многое другое. Продолжайте читать, чтобы ознакомиться с некоторыми планами уроков, которые наверняка заинтересуют новаторов.

    Различные предметы 3D-уроков

    Наука

    С помощью проекта "Модель Земли в разрезе" ваш класс может развивать теории наук о Земле, исследуя многие слои планеты. Учащиеся начальной школы могут лучше понять слои Земли, раскрашивая и распечатывая отдельные 3D-печатные детали.Им понравится сложить его слои, чтобы создать свой собственный мир.

    Изучите метеорологию из урока, посвященного урагану «Патрисия». Учащиеся 3–5 классов смогут изучить климатические условия урагана из космоса. Всего за семь шагов они будут использовать тиснение для создания физических моделей штормов из спутниковых снимков, а затем использовать эти фигуры, чтобы отсортировать их по интенсивности.

    Технологии

    Учащиеся испытывают чувство гордости после создания сложной трехмерной печати.Одним из таких начинаний является урок «Дизайн-проект K-12: грузовой вагон и поезд». Все, что для этого нужно, - это пять аудиторных занятий, чтобы ученики могли создавать свои поезда и грузовые вагоны. Они научатся распознавать и моделировать базовые проекты САПР, копировать их и собирать из этих изображений более общие узнаваемые формы. Этот план урока, дополненный рабочими таблицами презентаций Prezi, рабочими таблицами и пошаговыми руководствами для каждого учебного занятия, можно легко включить в более широкую учебную программу.

    Урок можно адаптировать для других классов и размеров классов, изменив сложность проекта или дизайн. Урок «Грузовые вагоны и поезда» показывает учащимся, что их мысли - это просто трехмерные модели, а конструкции ждут своего часа.

    Инженерное дело

    Расширьте возможности учащихся, предоставив им возможность разрабатывать и создавать свои собственные структуры. На уроке «Строительство мостов» учащиеся имеют возможность проектировать, создавать и строить мосты. В этом проекте каждый ученик должен спроектировать и распечатать формы, которые могут соответствовать друг другу, чтобы сделать мост длиной 25 см, выдерживающий не менее 5 кг массы.После того, как трехмерные детали будут напечатаны, они соединят детали и сделают мосты для нагрузочного тестирования.

    Как рекомендует планировщик Thingiverse 2teacher4u, вы можете попросить учащегося быстро закончить отчет, в котором оценивается и сравнивается его мост с другими людьми в классе. Этот отчет поможет студентам оглянуться на инженерный процесс и рассказать о том, что они узнали. Урок по строительству моста - это легкое инженерное приключение, которое легко адаптировать для учеников младшего и старшего возраста.

    Арт

    .

    У ваших учеников буйное, сильное воображение. С помощью проекта Snowflake Machine ваши ученики могут создавать свои собственные индивидуальные 3D-печатные снежинки. С приложением Thingiverse Customizer машина использует математические алгоритмы, случайные числа, компьютерный код и многое другое, чтобы отразить способ формирования снежинок в реальной жизни. Этот план уроков по 3D-школьным проектам включает советы, рекомендации и демонстрационные модели, которые помогут вам начать работу.

    Больше идей для школьных проектов 3D

    1.Дизайн контейнера для хранения глобальной космической станции

    В Maplewood Intermediate инструктор Лиза Хаттон дала ученикам 5-го класса задание использовать трехмерную обучающую программу для создания ящика для хранения, который можно было бы использовать на борту Международной космической станции. Ученики должны были практиковать то, что они изучали о МКС и изменении силы тяжести на МКС по сравнению с Землей, при создании своих проектов. Работая в группах, ученики смогли сотрудничать и разрабатывать различные решения проблемы хранения в условиях невесомости!

    2.Выявить и решить проблему сообщества

    В школе Св. Стефенса ученики 6-го класса попросили подумать о своем сообществе и признать трудности, с которыми могут сталкиваться люди в их сообществе. Они определили, что у младшей дочери их учителя проблемы с ногами, и ей пришлось носить на них уникальные ремни. Однако ремни будут постоянно падать. Используя трехмерную обучающую программу, ученики попытались решить эту проблему, изготовив уникальную клипсу, которая удерживала бы ремни.И им это удалось! Студенты изготовили клипсу, которая правильно удерживает ремни!

    3. Учитесь с системой друзей

    Старшеклассники начальной школы Фулхэма Норт использовали программу трехмерного обучения как шанс наставлять младших учеников в своей школе. Опытные старшеклассники были объединены с младшим одноклассником и научили их пользоваться программным обеспечением 3D-обучения. Старшие ученики приобрели ценные педагогические навыки, а младшие были ознакомлены с невероятным потенциалом 3D-дизайна и технологий печати.Одним из первых проектов, с которым старшие преподаватели помогли младшим школьникам, было создание персонализированного рождественского украшения для родителей!

    4. Представьте наследие своей семьи

    Ученики второго класса начальной школы Мон-Клер поставили задачу создать трехмерный объект, представляющий наследие их семьи. Студенты изучали свое наследие, что было приятным и действительно личным заданием, где ученики могли глубоко задуматься и интегрировать все, что они узнали о своей семье.Каждому ученику была предоставлена ​​возможность выразить свою уникальную семейную историю с помощью тщательно разработанного трехмерного объекта.

    5. Создайте подставку для канцелярских принадлежностей

    Учеников государственной школы Эланоры попросили изготовить свои собственные подставки для канцелярских принадлежностей, чтобы их оборудование было организовано на их партах. Студенты сначала сформировали свой дизайн на двухмерном чертеже. Ученики изменяют этот двухмерный рисунок. Каждый ученик придумал способ хранить свои канцелярские принадлежности.

    6.Сочинять и снимать рассказ

    Ученики 1-го класса использовали программу трехмерного обучения, чтобы улучшить свое сотрудничество, повествование, общение и развитие персонажей. Получил навыки в Шотландском колледже в Перте и пресвитерианском женском колледже в Перте. Каждый ученик использовал свое воображение, чтобы создать персонажа в приложении для 3D-дизайна, которое они распечатали. Они общались с другим учеником и использовали iPad, чтобы снимать рассказ, в котором подчеркивался их трехмерный персонаж. Этот дизайн поднял повествование на совершенно новый уровень!

    7.Подготовьтесь к стихийным бедствиям

    Узнав о разрушении в результате стихийных бедствий, ученики Шотландского колледжа попросили что-нибудь спроектировать. Это поможет сообществам, пострадавшим от стихийного бедствия. Эта кумулятивная задача началась с того, что учащиеся исследовали различные виды бедствий и конкретные проблемы, которые они создают. Затем ученики придумали решение проверенной задачи. После того, как они создали проекты, студенты рассмотрели свой продукт и его полезность, побуждая студентов рассматривать свое решение в реальном контексте.

    8. Создайте флаг нации

    Детский сад Ученики школы Св. Анны использовали возможности трехмерного дизайна, когда узнали об американской политической системе. Добавление этого элемента к обсуждению политических и социальных сетей сделало, возможно, сухой предмет интересным для новичков.

    9. Создание космического вездехода для конкретной планеты

    В школе Redlands один раз в год 5 учеников изучали солнечную систему, и они дали им задание.Им нужно было использовать космический вездеход, который служил бы на выбранной ими планете и объяснил, как он будет передавать данные обратно. Студенты должны были хорошо разбираться в характеристиках растения. Они решили сделать марсоход. Кроме того, объясняя конструкцию своего марсохода и то, как он передает информацию, студенты практиковали свои навыки письма. Готовим новое поколение исследователей космоса!

    10. Изготовление моделей вымерших животных

    Кейт Тирвитт из Св.Школа Майкла разработала несколько потрясающих 3D-планов школьных проектов, и одним из наших фаворитов было, когда она попросила учеников создать 3D-модели местной мегафауны Австралии. Заставить студентов интересоваться далеким прошлым и историей может быть непросто, поскольку концепции абстрактны.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
