Разное

Сч 45 расшифровка: Сталь 45Х — расшифровка марки стали, ГОСТ, характеристика материала

22.02.2021

Содержание

Сталь 45Х - расшифровка марки стали, ГОСТ, характеристика материала


Марка стали - 45Х

Стандарт - ГОСТ 4543

Заменитель - 40Х, 50Х, 45ХЦ, 40ХГТ, 40ХФ, 40Х2АФЕ

Сталь 45Х содержит в среднем 0,45% углерода, Х - указывает содержание хрома в стали примерно 1%.

Из легированной конструкционной стали 45Х изготовляют валы в подшипниках качения, червячные и шлицевые валы, оси, крупные зубчатые колеса, шпиндели, шатуны, болты и другие детали, к которым предъявляются требования повышенной твердости, износостойкости, прочности и работающие при незначительных ударных нагрузках.

Массовая доля основных химических элементов, %
C - углерода Si - кремния Mn - марганца Cr - хрома
0,41-0,49 0,17-0,37 0,50-0,80 0,80-1,10
Температура критических точек, °С
Ac1 Ac3 Ar1 Ar3
735 770
660
690
Технологические свойства
Ковка Температура ковки, °С: начала 1250, конца 780. Заготовки сечением до 100 мм охлаждаются на воздухе, 101-300 мм - в мульде.
Свариваемость Трудносвариваемая.
Способы сварки: ручная дуговая сварка - необходимы подогрев и последующая термообработка. Контактная сварка - необходима последующая термообработка.
Обрабатываемость резанием В горячекатаном состоянии состоянии при HB 163-168 и σв = 610 МПа:
Kv твердый сплав = 1,2
Kv быстрорежущая сталь = 0,95
Флокеночувств. Чувствительна
Склонность к отпускной хрупкости Склонна
Физические свойства Температура испытаний, °С
20100200300400500600700800900
Модуль нормальной упругости E, ГПа 206 - - - - - - - - -
Модуль упругости при сдвиге кручением G, ГПа 78 - - - - - - - - -
Плотность ρn, кг/м3 7820---------
Коэффициент теплопроводности λ, Вт/(м*К) - - - - - - - - - -
Удельное электросопротивление ρ, нОм*м - - - - - - - - - -
20-10020-20020-30020-40020-50020-60020-70020-80020-90020-1000
Коэффициент линейного расширения α*106, K-1 12,8 13,0 13,7 - - - - - - -
Удельная теплоемкость c, Дж/(кг*К) - - - - - - - - - -

2. 1. Чугуны | Материаловед

Чугуном называют сплав железа, углерода (более 2,14 %) и других элементов (кремния, марганца, фосфора, серы и др.). В чугуне углерод может находиться в химически связанном состоянии в виде цементита (Fe3C) и в свободном состоянии в виде включений графита.

Серый чугун обладает хорошими технологическими свойствами и низкой стоимостью, в настоящее время является распространенным литейным материалом.

Серым называют такой чугун, в котором весь углерод или большая его часть находится в виде графита, а в связанном состоянии (в форме цементита) углерода содержится не более 0,8 %. Излом такого чугуна имеет серый цвет.

Из серого чугуна изготовляют самые разнообразные литые детали – от простых до сложных. Отливки хорошо обрабатываются на металлорежущих станках. Пример условного обозначения серого чугуна по ГОСТ 1412-85:

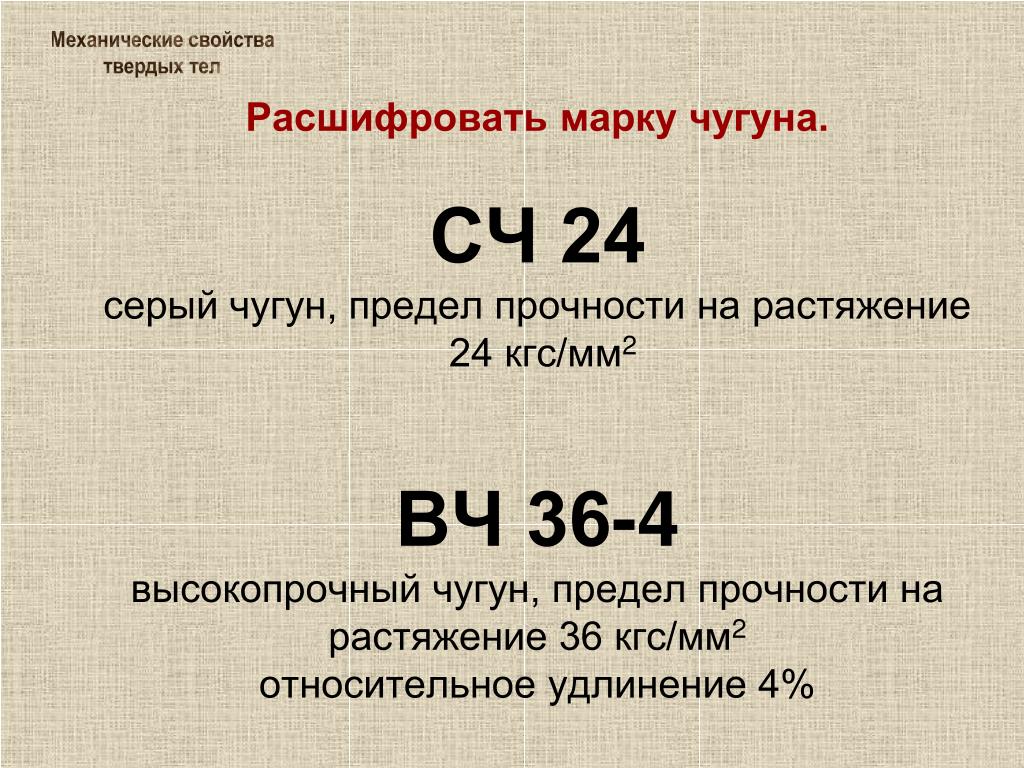

СЧ 25.

Буквы «СЧ» означают серый чугун, число (25) – значение временного сопротивления при растяжении (σв), МПа·10-1.

Его механические свойства зависят от величины зерна металла, от размеров и характера распределения включений графита и др. В обычном сером чугуне графит кристаллизуется в виде пластинок, которые расчленяют  основную металлическую массу и действуют как внутренние трещины. По этой причине серый чугун с пластинчатым графитом обладает низкой прочностью и малой пластичностью (до   0,3 %).

Серый чугун обладает способностью рассеивать вибрационные колебания при переменных нагрузках. Это свойство называют циклической вязкостью. Серый чугун имеет хорошие литейные свойства, а отдельные марки обладают достаточно высокой прочностью и износостойкостью.

В сером чугуне обычно содержится 2,9–3,6 % С; 1,5–3,5 % Si; 0,4–1 % Mn; 0,2–0,12 % S; в легированном чугуне содержатся и другие элементы.

Элементы, входящие в состав серого чугуна, существенно влияют на его свойства.

Кремний способствует выделению в чугуне углерода в виде графита, понижает температуру его плавления, обеспечивая высокие литейные и технологические свойства.

Марганец действует на свойства чугуна противоположно кремнию: он препятствует выделению в чугуне углерода в виде графита, увеличивая устойчивость цементита. Марганец повышает твердость чугуна и прочность отливок.

Сера, как и марганец, задерживает выделение в чугуне углерода в свободном состоянии. Способствует отбеливанию чугуна, делает его более тугоплавким, снижает жидкотекучесть. Поэтому в чугуне сера считается вредной примесью.

Фосфор в сером чугуне может оказывать и вредное, и полезное влияние. Повышая хрупкость, фосфор снижает механические свойства чугуна. Следовательно, в чугуне для машиностроительных отливок, требующих высокой прочности, значительное содержание фосфора может быть вредной примесью. Фосфор увеличивает жидкотекучесть металла. Следовательно, в чугуне для тонкостенных, со сложной поверхностью отливок, не требующих высокой прочности, повышенное содержание фосфора будет желательным. При изготовлении художественных отливок, особенно ажурных, содержание фосфора в чугуне до 1 % считается полезной примесью, увеличивающей жидкотекучесть расплава и стойкость отливок против коррозии.

Серые чугуны, применяемые в промышленности в качестве конструкционного материала для литых деталей, по физико-механическим характеристикам можно условно разделить на 4 группы: малой прочности, повышенной прочности, высокой прочности и со специальными свойствами.

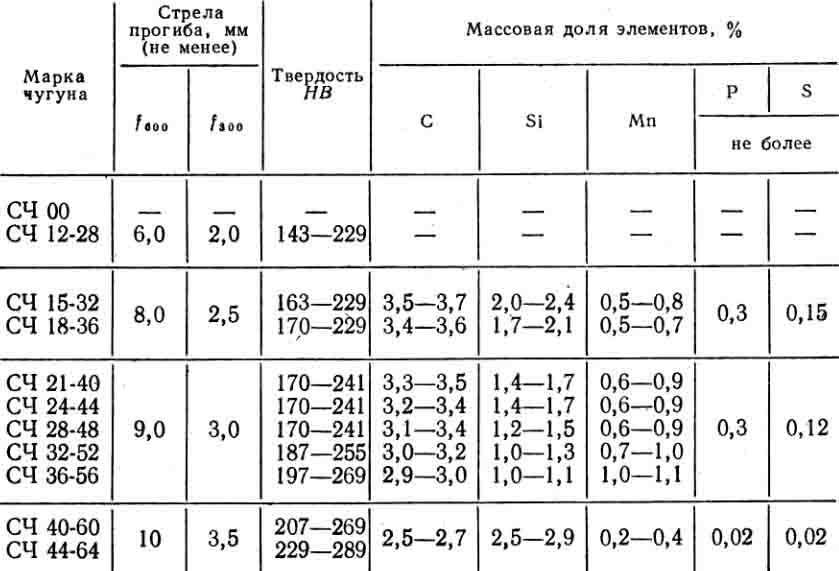

Применяют серые чугуны с пластинчатым графитом 11 марок. Механические свойства и химический состав серых чугунов указаны в табл. 2.1.

Таблица 2.1. Марки серых чугунов с пластинчатым графитом

Марка чугуна Значение временного сопротивления при растяжении σв, МПа Твер-дость, НВ
Массовая доля элементов, % Структура металлической основы
углерод кремний марганец
СЧ 10 100 143-229 3,5-3,7 2,2-2,6 0,5-0,8 Феррит
СЧ 15 150 163-229 3,5-3,7 2,0-2,4 0,5-0,8 Феррит
СЧ 18 180 170-229 3,4-3,6 1,9-2,3 0,5-0,7 Феррит+перлит
СЧ 20 200 170-241 3,3-3,5 1,4-2,2 0,7-1,0 Феррит+перлит
СЧ 21 210 170-241 3,3-3,5 1,4-2,2 0,7-1,0 Феррит+перлит
СЧ 24 240 170-241 3,2-3,4 1,4-2,2 0,7-1,0 Перлит
СЧ 25 250 180-250 3,2-3,4 1,4-2,2 0,7-1,0 Перлит
СЧ 30 300 181-255 2,0-3,2 1,4-2,2 0,7-1,0 Перлит
СЧ 35 350 191-269 2,9-3,0 1,0-1,1 0,7-1,1 Перлит
Сч 40 400 207-285 2,5-2,7
2,5-2,9
1,2-0,4 Перлит
Сч 45 450 229-289 2,2-2,4 2,5-2,9 0,2-0,4 Перлит

Детали, получаемые из серого чугуна, со структурой феррита имеют невысокую прочность, прочные – с феррито-перлитной структурой и наиболее прочные – с перлитной структурой.

Из серого чугуна отливают колонны, котлы, радиаторы, ванны, трубы, а также самые разнообразные конструкционные детали для машиностроения.

Высокопрочный чугун имеет металлическую основу и шаровидные включения графита. Из него изготовляют отливки со стенками большой толщины и высокой прочности (коленчатые валы, зубчатые колеса, детали турбин). Высокопрочный чугун получают модифицированием жидкого серого чугуна магнием. В результате модифицирования в чугуне образуется графит шаровидной формы. В отличие от обычного серого чугуна этот чугун обладает повышенной пластичностью и большей прочностью. Высокопрочный чугун, по сравнению с обыкновенным серым, обладает меньшей склонностью к отбелу.

Высокопрочный чугун с графитом шаровидной формы подразделяется в зависимости от механических свойств на следующие марки, приведенные в табл. 2.2.

Таблица 2.2. Марки высокопрочного чугуна для отливок с шаровидным графитом

Марка чугуна Значение временного сопротивления при растяжении σв, МПа Относительное удлинение, % Твердость, НВ Структура металлической основы
ВЧ 35 350 22 140-170 Феррит
ВЧ 40 400 15 140-202 Феррит
ВЧ 45 450 10 140-225 Феррит
ВЧ 50 500 7 153-245 Феррит+перлит
ВЧ 60 600 3 192-277 Перлит
ВЧ 70 700 2 228-302 Перлит
ВЧ 80 800 2 248-351 Перлит
ВЧ 100 1000 2 270-360 Перлит

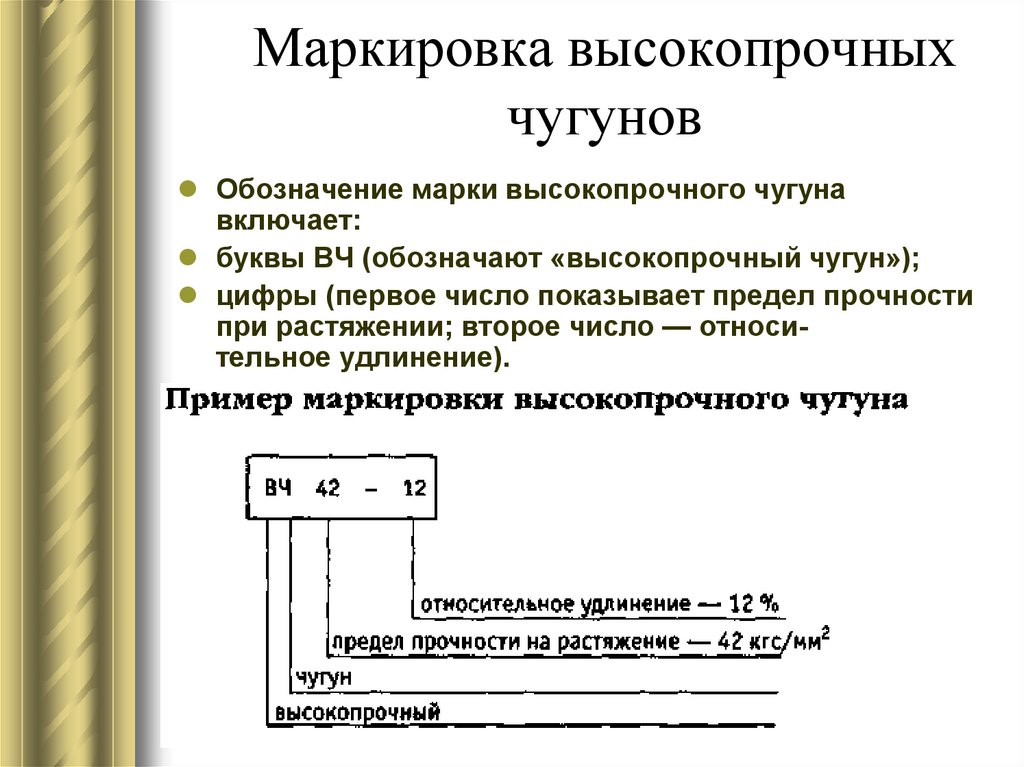

Пример условного обозначения высокопрочного чугуна по ГОСТу 7293-85:

ВЧ 60.

Буквы «ВЧ» обозначают высокопрочный чугун, первые две цифры – значение временного сопротивления при растяжении σв, МПа·10-1.

Ковкий чугун получают путем длительного нагрева при высоких температурах (950–1000 °С) (отжигом) отливок из белого чугуна. При отжиге образуется графит, имеющий компактную хлопьевидную форму. При такой форме графита, отливки перестают быть хрупкими, приобретают способность выдерживать ударные нагрузки (свободный углерод в них имеет форму, промежуточную между пластинчатой и шаровидной – хлопьевидную).

Название «ковкий чугун» условно и указывает лишь на то, что этот материал по сравнению с серым чугуном является пластичным. В действительности же ковкий чугун никогда ковке не подвергают, из него, так же как из серого чугуна, изготовляют лишь фасонные отливки для машиностроения. Ковкий чугун по механическим свойствам занимает промежуточное положение между серым чугуном и сталью. Детали, изготовленные из такого чугуна, хорошо работают в среде влажного воздуха, поточных газов и воды. В зависимости от способа производства ковкого чугуна его подразделяют на группы: ферритный и перлитный.

Ферритный ковкий чугун получают при отжиге отливок из белого чугуна в нейтральной среде. Такой чугун имеет бархатный черный излом и состоит из феррита и графита отжига Fe3C→3Fe+Cотж. Из ферритного ковкого чугуна с повышенной пластичностью изготовляют ответственные детали для автомобилей и сельскохозяйственных машин, для этих целей используют марки КЧ 37-12; КЧ 35-10. Для малоответственных деталей (гайки, фланцы и др.) применяют КЧ 30-6;     КЧ 33-8.

Перлитный ковкий чугун получают после отжига белого чугуна в окислительной атмосфере. Вследствие обезуглероживания в процессе отжига отливок получают чугун с меньшей вязкостью. Этот чугун находит ограниченное применение в машиностроении.

Из перлитного ковкого чугуна изготовляют карданные валы, звенья цепей конвейера, муфты и др.

Ковкий чугун подразделяется в зависимости от механических свойств на следующие марки, приведенные в табл. 2.3.

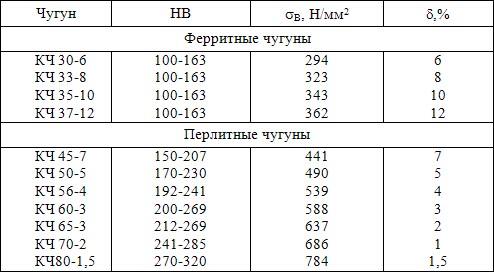

Таблица 2.3. Марки ковких чугунов

Марка чугуна Значение временного сопротивления при растяжении σв, МПа Относительное удлинение, % Твердость, НВ
Ферритный
КЧ 30-6 294 6,0 100-163
КЧ 33-8 323 8,0 100-163
КЧ 35-10 333 10,0 100-163
КЧ 37-12 362 12,0 110-163
Перлитный
КЧ 45-7 441 7,0 150-207
КЧ 50-5 490 5,0 170-230
КЧ 55-4 539 4,0 192-241
КЧ 60-3 588 3,0 200-269
КЧ 63-2 637 3,0 212-269
КЧ 70-2 686 2,0 241-285
КЧ 80-1,5 784 1,5 270-320

Основной химический состав ковкого чугуна: 2,4–2,8 % C; 0,8–1,4 % Si; менее 1 % Mn; менее 0,1 % S; менее 0,2 % P.

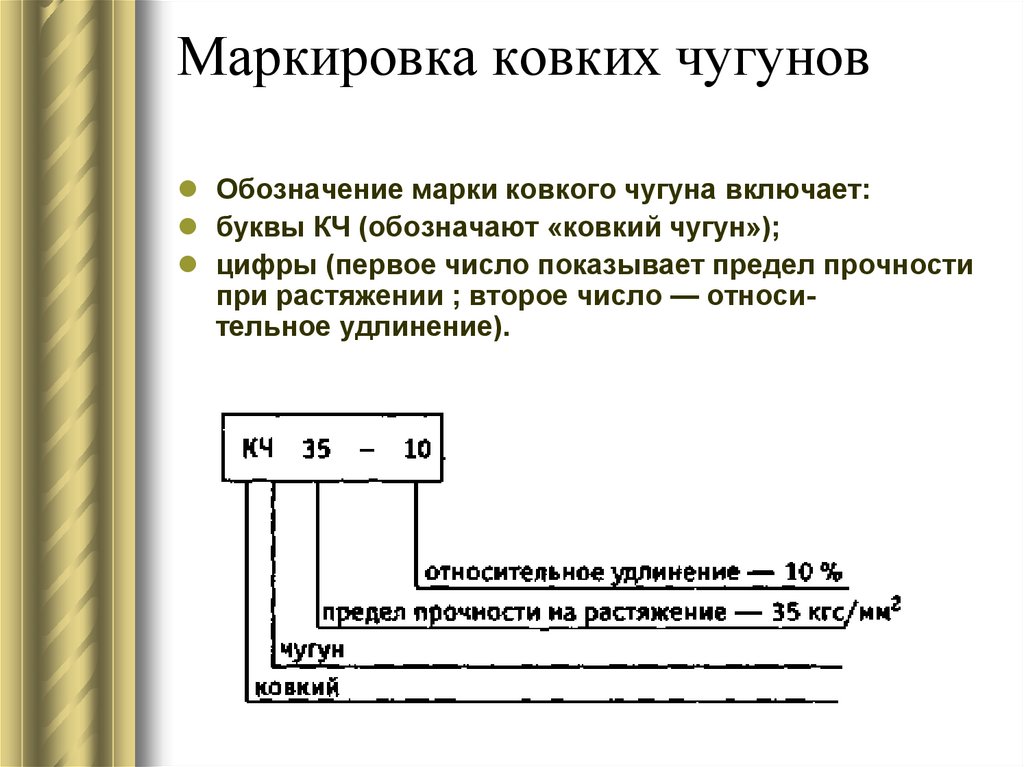

Примеры записи марки ковкого чугуна по ГОСТ 1215-79:

КЧ 30-6.

Буквы «КЧ» обозначают ковкий чугун, первое число – значение временного сопротивления при растяжении σв, МПа·10-1, второе число – минимальное относительное удлинение δ, %.

характеристики, вес, твердость, аналоги марки стали 45

Марка стали: 45.

Класс: сталь конструкционная углеродистая качественная.

Использование в промышленности: вал-шестерни, коленчатые и распределительные валы, шестерни, шпиндели, бандажи, цилиндры, кулачки и другие нормализованные, улучшаемые и подвергаемые поверхностной термообработке детали, от которых требуется повышенная прочность.

Твердость: HB 10 -1 = 170 МПа

Свариваемость материала: трудносвариваемая. Способы сварки: РДС и КТС. Необходим подогрев и последующая термообработка.

Температура ковки, oС: начала 1250, конца 700. Сечения до 400 мм охлаждаются на воздухе.

Флокеночувствительность: малочувствительна.

Склонность к отпускной хрупкости: не склонна.

Вид поставки:

  • Сортововй прокат, в том числе фасонный: ГОСТ 1050-88, ГОСТ 2590-2006, ГОСТ 2591-2006, ГОСТ 2879-2006, ГОСТ 8509-93, ГОСТ 8510-86, ГОСТ 8239-89, ГОСТ 8240-97, ГОСТ 10702-78.
  • Калиброванный пруток ГОСТ 1050-88, ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78.
  • Шлифованный пруток и серебрянка ГОСТ 14955-77.
  • Лист толстый ГОСТ 1577-93, ГОСТ 19903-74.
  • Лист тонкий ГОСТ 16523-97.
  • Лента ГОСТ 2284-79.
  • Полоса ГОСТ 103-2006, ГОСТ 1577-93, ГОСТ 82-70.
  • Проволока ГОСТ 17305-91, ГОСТ 5663-79.
  • Поковки и кованые заготовки ГОСТ 8479-70, ГОСТ 1133-71.
  • Трубы ГОСТ 8732-78, ГОСТ 8733-74, ГОСТ 8734-75, ГОСТ 8731-74, ГОСТ 21729-76.
Зарубежные аналоги марки стали 45
США 1044, 1045, 1045H, G10420, G10430, G10440, G10450, M1044
Германия 1. 0503, 1.1191, 1.1193, C45, C45E, C45R, Cf45, Ck45, Cm45, Cq45
Япония S45C, S48C, SWRCh55K, SWRCh58K
Франция 1C45, 2C45, AF65, C40E, C45, C45E, C45RR, CC45, XC42h2, XC42h2TS, XC45, XC45h2, XC48, XC48h2
Англия 060A47, 080M, 080M46, 1449-50CS, 1449-50HS, 50HS, C45, C45E
Евросоюз 1.1191, 2C45, C45, C45E, C45EC, C46
Италия 1C45, C43, C45, C45E, C45R, C46
Бельгия C45-1, C45-2, C46
Испания C45, C45E, C45k, C48k, F.114, F.1140, F.1142
Китай 45, 45H, ML45, SM45, ZG310-570, ZGD345-570
Швеция 1650, 1672
Болгария 45, C45, C45E
Венгрия A3, C45E
Польша 45
Румыния OLC45, OLC45q, OLC45X
Чехия 12050, 12056
Австрия C45SW
Австралия 1045, HK1042, K1042
Швейцария C45, Ck45
Южная Корея SM45C, SM48C

Свойства стали Ст 45

Приобретая изделия из металла, необходимо знать свойства материала, из которого они изготовлены. То, из стали какой марки произведена продукция, влияет на ее стоимость, прочность, надежность. Это также определяет срок службы и возможную сферу применения.

В данном случае, вы найдете информацию про марку стали 45, которая часто используется для изготовления разнообразных металлических товаров. Она считается конструкционной углеродистой качественной. Чтобы приобрести изделия металлопроката из стали 45, ознакомьтесь с каталогами компании и обратитесь к нашим менеджерам.

Она поставляется в виде сортового и фасонного проката. Вы можете найти обширный список изделий, для которых она применяется. Например, серебрянка, листы металла разной толщины, прутья с разными видами обработки поверхности, поковки и кованые заготовки, длинномерные проволочные изделия, ленты и полоскы, а также трубы.

Сталь 45 и ее характеристики

  • Малая чувствительность к флокенам.

  • Сталь 45 и ее удельный вес: показатель равен 7826 кг/м3.

  • К отпускной хрупкости не склонна.

  • Термообработка: Состояние поставки.

  • Твердость стали 45: показатель равен следующим значениям: HB 10 -1 = 170 МПа

Прочность у данного материала повышенный. Именно поэтому из него изготавливаются предметы, которые можно нормализовать, улучшать, чьи поверхности можно подвергать термической обработке.

В данном материале имеется 0,45 процента углерода. Другие примеси крайне незначительны.

Сталь относится к трудносвариваемым материалам. Чтобы произвести процедуру сварки, требуется сначала подогреть сталь, а затем обработать термически. При ковке температура сначала должна быть 1250 градусов по Цельсию, а в конце снизиться до 700 градусов.

Если изделие имеет сечение, которое меньше или равно 400 миллиметрам, то его можно охлаждать на воздухе.

Сталь 45 и ее аналоги

Такой материал могут заменить следующие три марки стали: 50, 50 Г 2 и 40 Х.

Из них также создаются зубчатые колеса, цилиндры, эксцентрические насадки на вал, валы вращающиеся, коленчатые и распределительные, а также другие товары, применяемые в промышленности.

Марка стали 45 может именоваться по-разному в других странах и иметь несколько аналогов. К примеру, в США ей по свойствам равны 8 марок стали, в Германии – 10, во Франции – 14. В Польше аналог только один и он называется просто 45, в Австрии - C45SW.



Чугун серый, предел прочности при растяжении равен 44, предел прочности на изгиб равен 64.

Черные металлы и сплавы

Чугуны



(базовый уровень)



Какие из перечисленных чугунов относят к серым?

СЧ 15-32

2. ВЧ 38-17

3. КЧ 35-10

4. ФС 75 ч



Какие из перечисленных чугунов относят к высокопрочным?

ВЧ 38-17

2. СЧ 15-32

3. КЧ 35-10

4. ФС 75 ч



Какие из перечисленных чугунов относят к ковким?

КЧ 35-10

2. СЧ 15-32

3. ВЧ 38-17

4. ФС 75 ч



Модифицированными чугунами называют

1. Белые чугуны

Высокопрочные чугуны

3. Серые чугуны

4. Ковкие чугуны



Для каких чугунов не определяют механические свойства?

СЧ00

2. СЧ 12-28

3. ВЧ 38-17

4. ВЧ 45-5



Серые чугуны используют:

Для изготовления деталей и изделий, испытывающих небольшие нагрузки в работе: посуда, утюги, корпуса мясорубок, корпуса замков и т.д.

2. Для изготовления ответственных деталей, подвергающихся значительным нагрузкам: коленчатые валы, прокатные валки, корпуса насосов, детали автомобилей и т.д.

3. Для изготовления деталей и узлов, работающих при значительных динамических и статистических нагрузках: крюки, вентили, гаечные ключи и т. п.

4. Для изготовления деталей и изделий, требующих повышенной износостойкости: поршневые кольца, седла клапанов двигателей внутреннего сгорания и т.д.



Высокопрочные чугуны используют:

Для изготовления ответственных деталей, подвергающихся значительным нагрузкам: коленчатые валы, прокатные валки, корпуса насосов, детали автомобилей и т.д.

2. Для изготовления деталей и изделий, испытывающих небольшие нагрузки в работе: посуда, утюги, корпуса мясорубок, корпуса замков и т.д.

3. Для изготовления деталей и узлов, работающих при значительных динамических и статистических нагрузках: крюки, вентили, гаечные ключи и т.п.

4. Для изготовления деталей и изделий, требующих повышенной износостойкости: поршневые кольца, седла клапанов двигателей внутреннего сгорания и т.д.



Ковкие чугуны используют:

Для изготовления деталей и узлов, работающих при значительных динамических и статистических нагрузках: крюки, вентили, гаечные ключи и т. п.

2. Для изготовления ответственных деталей, подвергающихся значительным нагрузкам: коленчатые валы, прокатные валки, корпуса насосов, детали автомобилей и т.д.

3. Для изготовления деталей и изделий, испытывающих небольшие нагрузки в работе: посуда, утюги, корпуса мясорубок, корпуса замков и т.д.

4. Для изготовления деталей и изделий, требующих повышенной износостойкости: поршневые кольца, седла клапанов двигателей внутреннего сгорания и т.д.



Какие методы используют для изготовления чугунных деталей и изделий?

Литье

2. Прокатка

3. Глубокая вытяжка

4. Штампование



Какие примеси в чугунах считаются полезными?

Фосфор

2. Сера

3. Кремний

4. Азот



Какие примеси в чугунах считаются вредными?

Сера

2. Фосфор

3. Марганец

4. Азот



(уровень повышенной сложности)



Указать марку «Чугун серый, предел прочности при растяжении равен 12 , предел прочности на изгиб равен 28»:

СЧ 12-28

2. СЧ 28-12

3. ВЧ 12-28

4. ВЧ 28-12



Указать марку «Чугун серый, предел предел прочности на изгиб равен 28, прочности при растяжении равен 12»:

СЧ 12-28

2. СЧ 28-12

3. ВЧ 12-28

4. ВЧ 28-12



Указать марку «Чугун серый, предел прочности при растяжении равен 15, предел прочности на изгиб равен 32»:

СЧ 15-32

2. СЧ 32-15

3. ВЧ 15-32

4. ВЧ 15-32



Указать марку «Чугун серый, предел прочности на изгиб равен 32, предел прочности при растяжении равен 15»:

СЧ 15-32

2. СЧ 32-15

3. ВЧ 15-32

4. ВЧ 15-32



Указать марку «Чугун высокопрочный, предел прочности при растяжении равен 38 , относительное удлинение 17%»:

ВЧ 38-17

2. ВЧ 17-38

3. СЧ 38-17

4. СЧ 17-38



Указать марку «Чугун высокопрочный, относительное удлинение 5%, предел прочности при растяжении равен 45»:

ВЧ 45-5

2. ВЧ 5-45

3. СЧ 45-5

4. СЧ 5-45



Указать марку «Чугун высокопрочный, предел прочности при растяжении равен 45 , относительное удлинение 5%»:

ВЧ 45-5

2. ВЧ 5-45

3. СЧ 45-5

4. СЧ 5-45



Указать марку «Чугун ковкий, предел прочности при растяжении равен 30, относительное удлинение 6%»:

КЧ 30-6

2. КЧ 6-30

3. СЧ 30-6

4. СЧ 6-30



Указать марку «Чугун ковкий, предел относительное удлинение 6%, прочности при растяжении равен 30»:

КЧ 30-6

2. КЧ 6-30

3. СЧ 30-6

4. СЧ 6-30



Расшифровать марку СЧ 15-32:

Чугун серый, предел прочности при растяжении равен 15, предел прочности на изгиб равен 32.

2. Чугун серый, предел прочности при растяжении равен 15, относительное удлинение – 32%.

3. Чугун серый, предел прочности при растяжении равен 15, предел прочности при сжатии равен 32.

4. Чугун серый, предел прочности при ударных нагрузках равен 15, относительное удлинение – 32%.



Расшифровать марку СЧ 44-64:

Чугун серый, предел прочности при растяжении равен 44, предел прочности на изгиб равен 64.

2. Чугун серый, предел прочности при растяжении равен 44, относительное удлинение – 64%.

3. Чугун серый, предел прочности при растяжении равен 44, предел прочности при сжатии равен 64.

4. Чугун серый, предел прочности при ударных нагрузках равен 44, относительное удлинение – 64%.



Расшифровать марку СЧ 18-36:

1. Чугун серый, предел прочности при растяжении равен 18, предел прочности на изгиб равен 36.

2. Чугун серый, предел прочности при растяжении равен 18, относительное удлинение – 36%.

3. Чугун серый, предел прочности при растяжении равен 18, предел прочности при сжатии равен 36.

4. Чугун серый, предел прочности при ударных нагрузках равен 18, относительное удлинение – 36%.



Расшифровать марку ВЧ 38-17:

1. Чугун высокопрочный, предел прочности при растяжении равен 38, относительное удлинение – 17%.

2. Чугун серый, предел прочности при растяжении равен 38, предел прочности на изгиб равен 17.

3. Чугун серый, предел прочности при растяжении равен 38, предел прочности при сжатии равен 17.

4. Чугун высокопрочный, предел прочности при ударных нагрузках равен 38, относительное удлинение – 17%.



Расшифровать марку ВЧ 45-5:

1. Чугун высокопрочный, предел прочности при растяжении равен 45, относительное удлинение – 5%.

2. Чугун серый, предел прочности при растяжении равен 45, предел прочности на изгиб равен 5.

3. Чугун серый, предел прочности при растяжении равен 45, предел прочности при сжатии равен 5.

4. Чугун высокопрочный, предел прочности при ударных нагрузках равен 45, относительное удлинение – 5%.



Расшифровать марку ВЧ 120-4:

1. Чугун высокопрочный, предел прочности при растяжении равен 120, относительное удлинение – 4%.

2. Чугун серый, предел прочности при растяжении равен 120, предел прочности на изгиб равен 4.

3. Чугун серый, предел прочности при растяжении равен 120, предел прочности при сжатии равен 4.

4. Чугун высокопрочный, предел прочности при ударных нагрузках равен 120, относительное удлинение – 4%.



Расшифровать марку ВЧ 60-2:

1. Чугун высокопрочный, предел прочности при растяжении равен 60, относительное удлинение – 2%.

2. Чугун серый, предел прочности при растяжении равен 60, предел прочности на изгиб равен 2.

3. Чугун серый, предел прочности при растяжении равен 60, предел прочности при сжатии равен 2.

4. Чугун высокопрочный, предел прочности при ударных нагрузках равен 60, относительное удлинение – 2%.



Расшифровать марку КЧ 30-6:

1. Чугун ковкий, предел прочности при растяжении равен 30, относительное удлинение – 6%.

2. Чугун высокопрочный, предел прочности при растяжении равен 30, предел прочности на изгиб равен 6.

3. Чугун ковкий, предел прочности при растяжении равен 30, предел прочности при сжатии равен 6.

4. Чугун высокопрочный, предел прочности при ударных нагрузках равен 30, относительное удлинение – 6%.



Расшифровать марку КЧ 33-8:

1. Чугун ковкий, предел прочности при растяжении равен 33, относительное удлинение – 8%.

2. Чугун высокопрочный, предел прочности при растяжении равен 33, предел прочности на изгиб равен 8.

3. Чугун ковкий, предел прочности при растяжении равен 33, предел прочности при сжатии равен 8.

4. Чугун высокопрочный, предел прочности при ударных нагрузках равен 33, относительное удлинение – 8%.



Расшифровать марку КЧ 35-10:

1. Чугун ковкий, предел прочности при растяжении равен 35, относительное удлинение – 10%.

2. Чугун высокопрочный, предел прочности при растяжении равен 35, предел прочности на изгиб равен 10.

3. Чугун ковкий, предел прочности при растяжении равен 35, предел прочности при сжатии равен 10.

4. Чугун высокопрочный, предел прочности при ударных нагрузках равен 35, относительное удлинение – 10%.



Расшифровать марку КЧ 63-2:

1. Чугун ковкий, предел прочности при растяжении равен 63, относительное удлинение – 2%.

2. Чугун высокопрочный, предел прочности при растяжении равен 63, предел прочности на изгиб равен 2.

3. Чугун ковкий, предел прочности при растяжении равен 63, предел прочности при сжатии равен 2.

4. Чугун высокопрочный, предел прочности при ударных нагрузках равен 63, относительное удлинение – 2%.



Укажите наиболее распространенный метод изготовления чугунной посуды:

Литье

2. штамповка

3. прессование

4. ковка

Стали



(базовый уровень)



Какие примеси в сталях считаются вредными?

1. Сера

2. Магний

3. Марганец

4. Азот

Цель операции раскисления сталей:

1. Удаление кислорода

2. Удаление серы

3. Удаление фосфора

4. Удаление кремния

Низкоуглеродистые стали содержат углерода:

1. Менее 0,25%

2. Менее 0,45%

3. Менее 0,65 %

4. Менее 0,85%

Высокоуглеродистые стали содержат углерода:

1. Более 0,25%

2. Более 0,35%

3. Более 0,45 %

4. Более 0,65%

Углеродистые конструкционные стали группы А имеют гарантированные:

1. Механические свойства

2. Химический состав

3. Содержание углерода

4. Механические свойства и химический состав

Углеродистые конструкционные стали группы Б имеют гарантированные:

1. Химический состав

2. Механические свойства

3. Содержание углерода

4. Механические свойства и химический состав



Углеродистые конструкционные стали подразделяют на:

1. обыкновенного качества и качественные

2. обыкновенного качества, качественные и высококачественные

3. обыкновенного качества и высококачественные

4. качественные и высококачественные



Углеродистые инструментальные стали подразделяют на:

  1. качественные и высококачественные
  2. обыкновенного качества, качественные и высококачественные
  3. обыкновенного качества и качественные
  4. обыкновенного качества и высококачественные



(уровень повышенной сложности)

Какая из перечисленных марок относиться к конструкционным сталям?

1. Ст3Гкп

2. У13

3. 08Х13

4. ХВГ



Какая из перечисленных марок относиться к инструментальным сталям?

1. У13

2. Ст3Гкп

3. 08Х13

4. ХВГ



Какая из перечисленных марок относиться к нержавеющей стали?

1. 08Х13

2. У13

3. Ст3Гкп

4. БСт1



Указать марку: «Углеродистая конструкционная сталь обыкновенного качества»:

1. Ст3

2. У7

3. 0,8Г

4. 10 кп





Указать марку: «Углеродистая конструкционная сталь качественная»:

Кп

2. Ст3

3. У7

4. 13Х



Указать марку: «Углеродистая инструментальная сталь полуспокойная»:

Пс

2. Ст3

3. У7

4. 13Х



Каково содержание углерода в стали марки 08 кп:

1. 0,08 %

2. 0,8%

3. 8 %

4. 0,008 %



В стали марки БСт3 гарантируются:

Химический состав

2. Механические свойства

3. Физико-химические свойства

4. Механические свойства и химический состав



Указать марку: «Нержавеющая сталь, с содержанием углерода 0,08%, хрома 13%»:

Х13

2. 8Х13

3. 13Х8

4. 13Х08



Какие металлы входят в состав стали марки ХН77ЮВ:


Читайте также:


Рекомендуемые страницы:

Поиск по сайту

Расшифровка марок стали - Корпорация лестниц

Сталь шифруют буквами, обозначают те или иные химические элементы, входящие в состав марки или сплава.

Например, буквой Х - обозначается хром, Н никель, К - кобальт, М - молибден, В - вольфрам, Т - титан, Д - медь, Г - марганец, С - кремний,
Ф - ванадий, Р - бор, А - азот, Б - ниобий, Е - селен, Ц - цирконий, Ю - алюминий, Ч - показывает о наличии редкоземельных металлов

Также существуют свои обозначения для разных типов сталей в зависимости от их состава и предназначения.
Буквенные обозначения применяются также для указания способа раскисления стали:
КП — кипящая сталь
ПС — полуспокойная сталь
СП — спокойная сталь

Конструкционные стали обыкновенного качества нелегированные обозначают буквами Ст. (например, Ст.3; Ст.3кп)

Цифра, стоящая после букв, условно обозначает процентное содержание углерода в стали (в десятых долях), индекс кп указывает на то, что сталь относится к кипящей, т.е. неполностью раскисленная в печи и содержащая незначительное количество закиси железа, что обусловливает продолжение кипения стали в изложнице. Отсутствие индекса означает, что сталь спокойная.

Конструкционные нелегированные качественные стали (например, Ст.10; Сталь 20; Ст.30; Ст.45), обозначают двузначным числом, указывающим на среднее содержание углерода в стали 0,10%; 0,20%; и т.д.

Конструкционная низколегированная 09Г2С расшифровывается как сталь, углерода в которой около 0,09% и содержание легирующих компонентов марганца, кремния и других, составляет в сумме менее 2,5%.

Стали 10ХСНД и 15ХСНД отличаются разницей углерода, в таких сталях среднее содержание каждого элемента содержится менее 1% процента, поэтому цифры за буквой не ставятся.

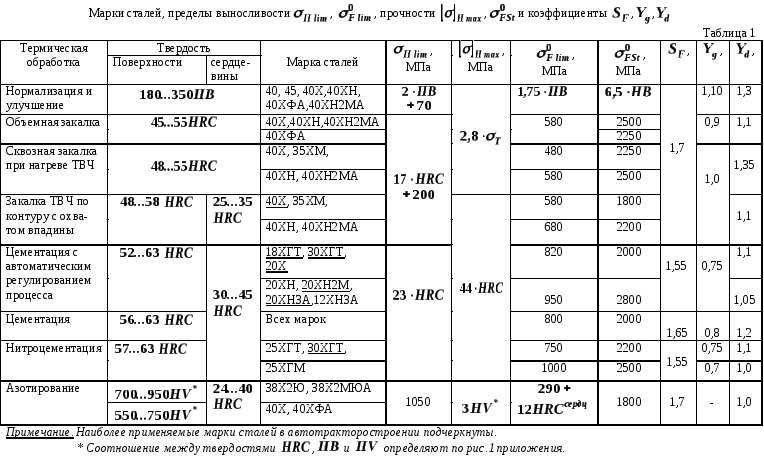

Конструкционные легированные стали, такие как 20Х; 30Х; 40Х обозначают буквами и цифрами, в данном случае марка показывает содержание углерода и основного легирующего элемента хрома. Цифры после каждой буквы обозначают примерное содержание соответствующего элемента, однако при содержании легирующего элемента менее 1,5% цифра после соответствующей буквы не ставится.

30ХГСА хромокремнемарганцевая сталь, обладает большой прочностью и повышенным сопротивлением к ударным нагрузкам. В состав марки входит углерод 0,30%, кроме углерода содержит марганец, кремний и хром, примерно в равных долях по 0,8-1,1%

Содержание серы и фосфора не должно превышать 0,03% для каждого из этих элементов, поэтому в конце таких марок ставится буква А, что свидетельствует о дополнительных показателей качества марок, (например, 20ХН4ФА; 38ХН3МА). Также обозначаются и конструкционные рессорно-пружинные стали, такие как 60С2А, 65Г, где первые цифры показывают углерод в сотых долях процента. (0,60 и 0,65 соответственно).

Расшифровка сталей конструкционных подшипниковых, производится так, они обозначаются также как и легированные, маркировка начинается с буквы Ш (например, ШХ4; ШХ15; ШХ15СГ). Цифра 15 говорит о содержании легирующего хрома, примерная доля которого равна 1,5%, в стали ШХ4 0,4% соответственно. Существует множество других марок, подробнее о наличии в них элементов и примесей можно узнать в нашем марочнике, для этого достаточно воспользоваться поиском.

Качественные стали - для производства паровых котлов и сосудов высокого давления, обозначают как конструкционные нелегированные стали, с добавлением буквы К (например, 20К; 22К).

Литейные конструкционные стали обозначаются как качественные и легированные, но в конце наименования ставят букву Л, (35ХМЛ; 40ХЛ и т.п.).

Стали строительные обозначают буквой С и цифрами, соответствующими минимальному пределу текучести стали. Дополнительно применяют обозначения: Т — термоупрочненный прокат, К — повышенная коррозионная стойкость, (например, С345Т; С390К и т. п.). Аналогично буквой Д обозначают повышенное содержание меди, ( С345Д; С375Д ).

Стали инструментальные нелегированные, делят на качественные, обозначаемые буквой У и цифрой, указывающей среднее содержание углерода (например, У7; У8; У10) и высококачественные, обозначаемые дополнительной буквой А в конце наименования (например, У8А; У10А; У12А) или дополнительной буквой Г, указывающей на дополнительное увеличение содержания марганца (например, У8ГА).

Стали инструментальные легированные, обозначаются также как и конструкционные легированные. Возьмем такую марку как ХВГ, расшифровка этой марки показывает наличие в ней основных легирующих элементов: Хрома, Вольфрама, Марганца. Эта сталь отличается от 9ХВГ, повышенным содержанием в ней углерода, примерно 1%, поэтому цифра в начале марки не ставится.

Стали быстрорежущие расшифровываются следующим образом - такие марки имеют букву Р (с этого начинается обозначение стали), затем следует цифра, указывающая среднее содержание вольфрама (например, Р18; Р9), затем следуют буквы и цифры, определяющие массовое содержание элементов. (например, сталь Р6М5) цифра 5 показывает долю молибдена в этой марке. Содержание хрома не указывают, т. к. оно составляет стабильно около 4% во всех быстрорежущих сталях и углерода, т. к. последнее всегда пропорционально содержанию ванадия. Следует заметить, что если содержание ванадия превышает 2,5%, буква Ф и цифра указывается (например, стали Р6М5Ф3).

Сталь электротехническая нелегированная АРМКО, как ее еще называют: технически чистое железо (например, 10880; 20880 и т.д.) Такие марки содержат минимальное количество углерода, менее 0,04%, благодаря чему имеют очень малое удельное электрическое сопротивление. Первая цифра указывает на вид обработки (1- кованный или горячекатаный, 2- калиброванный). Вторая цифра 0 говорит, что сталь нелегированная, без нормируемого коэффициента старения; 1 с нормируемым коэффициентом старения. Третья цифра указывает на группу по основной нормируемой характеристике. Четвертая и пятая - количество значения основной нормируемой характеристики.

Алюминиевые сплавы маркируются по следующему принципу: марки литейных сплавов имеют первую букву А, за ней Л. Сплавы для ковки и штамповки за буквой А имеют букву К. После этих двух букв ставится условный номер сплава.

Принятые обозначения деформированных сплавов такие: сплава авиаль - АВ, алюминиево-магниевого - АМг, алюминиево-марганцового - АМц. Дуралюмины обозначаются буквой Д с последующим условным номером.

Для специалиста по металлам расшифровка марок сталей представляет собой простое и понятное занятие.

Маркировка сталей была разработана в СССР и действуют по настоящее время на территории России и СНГ.

официальных стенограмм | Государственный офис Пенсильвании, регистратор университета

Официальная стенограмма - это заверенная университетом выписка о вашей успеваемости. Официальная бумажная стенограмма напечатана на защищенной бумаге и содержит печать университета и подпись регистратора университета. Официальная электронная стенограмма - это PDF-файл, защищенный цифровым сертификатом, который отображается в верхней части стенограммы вместе с голубой лентой. При запросе транскрипта вам нужно будет выбрать полный зачет (бакалавриат, магистратура, без ученой степени, юриспруденция, медицинская карьера) или некредитный (единицы CEU).В целях вашей безопасности мы не выпускаем официальную стенограмму без вашей подписи.

Стоимость и время обработки

Официальная электронная расшифровка стенограммы стоит 5 долларов США за комплект. Официальная бумажная стенограмма стоит 15 долларов за комплект. Набор транскриптов включает все уровни курсовой работы - бакалавриат, магистратуру, юриспруденцию, медицину и некредитную (если один или несколько курсов были завершены на любом из этих уровней). Все стенограммы в наборе должны быть отправлены на один и тот же адрес в одно и то же время.

Обработка заказов на официальную академическую справку

может занять от 3 до 5 рабочих дней, чтобы обеспечить точность академической успеваемости до отправки. Обработка заказов, требующих более подробного рассмотрения, может занять от 3 до 5 рабочих дней. Приносим извинения за неудобства и благодарим вас за терпение, поскольку мы активно рассматриваем запросы в порядке их поступления.

После получения уведомления по электронной почте для электронных расшифровок стенограммы необходимо получить в течение 20 дней.

Ситуации, препятствующие выдаче стенограмм

  • Финансовые активы
  • Недостаточная или неточная идентификационная информация
  • Для запроса электронной доставки не указан или указан неверный адрес электронной почты получателя
  • Запрос, не соответствующий требованиям FERPA

Все кредитные выписки

  • После получения уведомления по электронной почте стенограмма должна быть получена в течение 20 дней.
  • Стенограммы не будут обрабатываться для тех, на счету которых были отложены финансовые или другие обязательства перед Университетом. Студенты могут проверить наличие удержаний на LionPATH.
  • Студенты могут потребовать, чтобы мы отложили обработку вашего транскрипта до окончательной оценки степени, присвоенной в текущем семестре. Этот вариант недоступен для заказов третьих лиц. Пожалуйста, ознакомьтесь с важной информацией о сроках, когда эти запросы будут обрабатываться в течение определенного семестра.
  • Вы можете приложить документ к вашей стенограмме. Он может быть в одном из следующих форматов: jpg, jpeg, gif, png, eps, cdr, ai, pdf, tif, tiff, bmp, zip, doc, docx, xls, xlsx, txt, xml. Если вам нужно, чтобы документ был заполнен транскрипцией, вам нужно будет запросить бумажную стенограмму.
  • Мы не можем нотариально заверить электронные расшифровки стенограмм. Вам нужно будет выбрать бумажную стенограмму и загрузить в заказ бланк нотариальных услуг.
  • Перед отправкой заказа убедитесь, что получатель может принять электронные расшифровки стенограммы в формате PDF с parchment.com. Если требуется бумажная стенограмма, необходимо будет разместить новый заказ.

Некредитные выписки

  • После получения уведомления по электронной почте стенограмма должна быть получена в течение 20 дней.
  • Стенограммы не будут обрабатываться для тех, на счету которых были отложены финансовые или другие обязательства перед Университетом.Студенты могут проверить наличие удержаний на LionPATH.
  • Вы можете приложить документ к вашей стенограмме. Он может быть в одном из следующих форматов: jpg, jpeg, gif, png, eps, cdr, ai, pdf, tif, tiff, bmp, zip, doc, docx, xls, xlsx, txt, xml. Если вам нужно, чтобы документ был заполнен транскрипцией, вам нужно будет запросить бумажную стенограмму.
  • Мы не можем нотариально заверить электронные расшифровки стенограмм. Вам нужно будет выбрать бумажную стенограмму и загрузить в заказ бланк нотариальных услуг.
  • Перед отправкой заказа убедитесь, что получатель может принять электронные расшифровки стенограммы в формате PDF с parchment.com. Если требуется бумажная стенограмма, необходимо будет разместить новый заказ.

Все кредитные выписки

  • Стенограммы не будут обрабатываться для тех, у кого на счете есть отложенные финансовые или другие обязательства перед Университетом.Студенты могут проверить наличие удержаний на LionPATH.
  • Студенты могут потребовать, чтобы мы отложили обработку вашего транскрипта до окончательной оценки степени, присвоенной в текущем семестре. Этот вариант недоступен для заказов третьих лиц. Пожалуйста, ознакомьтесь с важной информацией о сроках, когда эти запросы будут обрабатываться в течение определенного семестра.
  • Вы можете приложить документ к вашей стенограмме. Он может быть в одном из следующих форматов: jpg, jpeg, gif, png, eps, cdr, ai, pdf, tif, tiff, bmp, zip, doc, docx, xls, xlsx, txt, xml.
  • Приложенные документы, которые необходимо направить через другие офисы, такие как академический колледж или Управление по вопросам поведения студентов, потребуют дополнительного времени на обработку. Некоторые офисы могут взимать плату за обработку.
  • Стенограммы документов заверены печатью университета и подписью регистратора университета. Если вы считаете, что вам нужна нотариально заверенная копия стенограммы, просмотрите информацию на веб-сайте нотариальных услуг и следуйте инструкциям, приведенным там.

Некредитные выписки

  • Стенограммы не будут обрабатываться для тех, у кого на счете есть отложенные финансовые или другие обязательства перед Университетом. Студенты могут проверить наличие удержаний на LionPATH.
  • Вы можете приложить документ к вашей стенограмме. Он может быть в одном из следующих форматов: jpg, jpeg, gif, png, eps, cdr, ai, pdf, tif, tiff, bmp, zip, doc, docx, xls, xlsx, txt, xml.

  • Приложенные документы, которые необходимо направить через другие офисы, такие как академический колледж или Управление по вопросам поведения студентов, потребуют дополнительного времени для обработки.Некоторые офисы могут взимать плату за обработку.
  • Стенограммы документов заверены печатью университета и подписью регистратора университета. Если вы считаете, что вам нужна нотариально заверенная копия стенограммы, просмотрите информацию на веб-сайте нотариальных услуг и следуйте инструкциям, приведенным там.

Как заказать стенограмму

Заказать онлайн

Чтобы заказать официальную стенограмму онлайн, выполните следующие действия, если вы в настоящее время или недавно были зарегистрированы, и если ваша учетная запись Penn State Access все еще активна.

  1. Войдите в LionPATH.
  2. Перейти в «Академические отчеты».
  3. Выберите «Запросить официальную стенограмму».
  4. Вы попадете в службу заказа пергаментной биржи. Заполните каждый шаг формы заказа.
  5. Если у вас есть форма или документ, который необходимо приложить к транскрипту, вы должны загрузить этот документ в процессе заказа.

Чтобы заказать официальную стенограмму онлайн, выполните следующие действия, если вы ранее были зачислены в качестве студента.

  1. Перейти в службу заказа пергаментной биржи.
  2. Войдите в систему, используя существующую учетную запись на пергаменте, или создайте новую учетную запись на пергаменте.
  3. Заполните каждый шаг формы заказа.
  4. Если у вас есть форма или документ, который необходимо приложить к транскрипту, вы должны загрузить этот документ в процессе заказа.

Чтобы заказать официальную стенограмму онлайн, выполните следующие действия, если вы заказываете стенограмму от имени своего ученика.

  1. Перейдите в стороннюю службу заказа пергаментной биржи.
  2. Заполните каждый шаг формы заказа.
  3. Во время процесса заказа вы должны загрузить согласие, подписанное студентом, которое дает нам разрешение предоставить вам его стенограмму.
  4. Если у вас есть форма или документ, который необходимо приложить к транскрипту, вы должны загрузить этот документ в процессе заказа.

Чтобы заказать стенограмму онлайн, выполните следующие действия, если вы заказываете стенограмму от имени студента.

  1. Перейдите в стороннюю службу заказа пергаментной биржи.
  2. Заполните каждый шаг формы заказа.
  3. Во время процесса заказа вы должны загрузить согласие, подписанное студентом, которое дает нам разрешение на передачу его стенограммы вам или организации.
  4. Если у вас есть форма или документ, который необходимо приложить к транскрипту, вы должны загрузить этот документ в процессе заказа.
Совместимость с браузером

Мы понимаем, что наши посетители используют различные операционные системы и веб-браузеры.Хотя наша цель - предоставить каждому посетителю наилучшие впечатления при заказе стенограммы, невозможно предоставить веб-приложение, которое одинаково, эффективно и результативно работает со всеми браузерами и настройками. Поэтому наша служба заказа стенограмм на пергаменте разработана и протестирована для наилучшей работы с самыми последними версиями основных веб-браузеров для настольных компьютеров и ноутбуков (Google Chrome, Mozilla Firefox, Internet Explorer и Apple Safari).

Хотя вы по-прежнему можете получить доступ к приложению заказа стенограммы, используя другие браузеры и версии, вы можете заметить, что некоторые функции и дисплеи работают не так, как они были задуманы.Чтобы узнать, какие браузеры поддерживаются для заказа стенограммы, посетите обзор браузеров, поддерживаемых пергаментом. Там вы также найдете ресурсы, позволяющие определить, какой браузер (и какую версию) вы используете в настоящее время, и при необходимости обновить свой браузер.

Заказать лично

Чтобы заказать официальную стенограмму лично, посетите стойку регистратора университета, расположенную в здании 112 Шилдс в кампусе Университетского парка.

Обратите внимание:

  • Требуется удостоверение личности с фотографией.
  • Оплата может быть произведена чеком (выплачивается Penn State), денежным переводом или наличными. За возвращение чеков из-за недостатка средств взимается плата за обслуживание в размере 25 долларов США.
  • Можно взять с собой стенограмму (-ы) или выбрать один из других вариантов доставки ниже.
    • Стенограммы для доставки после публикации оценок и / или степеней или для электронной доставки должны быть заказаны онлайн.
  • Если другой человек забирает вашу стенограмму, вы должны отправить по факсу подписанное заявление, уполномочивающее нас предоставить вашу стенограмму, с указанием имени человека по номеру 814-863-1929.Мы попросим предоставить удостоверение личности с фотографией и не примет записку , принесенную лицом, взявшим стенограмму.

Нотариальные услуги

Если вы считаете, что вам нужна нотариально заверенная копия стенограммы, просмотрите информацию на веб-странице нотариальных услуг и следуйте инструкциям, приведенным на ней.

Обращение к нотариусу может задержать вашу расшифровку стенограммы, включая доставку в ночное время. Так как потребуется дополнительное время обработки.

Способы доставки

Если запрошенная стенограмма не будет доставлена ​​из-за ошибки нашего офиса, мы с радостью предоставим заменяющий документ без дополнительных затрат. Мы не можем принять на себя ответственность за недоставку, если адрес, предоставленный нам, является неполным или неправильным, а также мы не можем принять на себя ответственность за своевременную доставку почтовым отделением США, FedEx или любым другим поставщиком почтовых услуг.

Официальные стенограммы не будут распространяться по факсу.

Penn State предлагает безопасный вариант PDF

Запросить стенограмму

Запросить стенограмму

Запросить стенограмму CCBC

Прежде чем заказывать стенограмму, обратите внимание на следующее:

  • Оценки, размещенные в Blackboard, - это не то же самое, что выставленные в SIMON.
  • Для обработки записей до 1999 г. может потребоваться дополнительное время.
  • Финансовые запреты прекращают доступ к оценкам, транскриптам и дипломам.
  • Заказы по электронной почте, факсу и телефону не принимаются.
  • Частичные стенограммы недоступны (включены все семестры).
  • Неполные запросы могут вызвать задержки обработки.
  • Стенограммы, отправленные непосредственно на электронную почту, могут не считаться официальными для запрашиваемой стороны.
  • Запросы предназначены только для оценок CCBC.Если вы переводили кредиты в CCBC, свяжитесь с каждой из этих школ для получения официальных транскриптов.
  • Стенограммы не будут храниться для обработки оценок / степеней для публикации.

За каждую запрашиваемую вами официальную стенограмму взимается комиссия в размере 12 долларов США.

Интернет через пергамент (Рекомендуемый метод - самый быстрый)

  • Закажите расшифровку стенограммы в формате PDF по электронной почте или по электронной почте
  • Текущие студенты должны получить доступ к нашей онлайн-системе заказа стенограммы непосредственно через SIMON
  • Бывшим студентам необходимо будет создать учетную запись через Пергамент
  • .
  • При заказе электронных транскриптов студент должен убедиться, что получатель примет доставку электронного PDF-транскрипта, прежде чем размещать заказ

По почте (для чека или денежного перевода)

Стенограммы обрабатываются в течение 3-10 рабочих дней; разрешите дополнительное время в начале и в конце семестра, в начале, во время пиковой регистрации и в праздничные дни.
  1. Скачать, распечатать и заполнить бланк запроса стенограммы
  2. Отправьте заполненную форму и платеж (чек или денежный перевод) по адресу:

    Enrollment Services Centres
    Student Services Centre (SSRV)
    7201 Rossville Boulevard
    Baltimore, MD 21237

Лично (ручная кладь в тот же день, запросы наличных)

  1. Заполнить форму запроса расшифровки
  2. Принесите необходимое удостоверение личности с фотографией и заполненную форму в Центр обслуживания регистрации.

    Для передачи стенограммы любому, кроме студента CCBC, необходимо подписанное письмо-разрешение от студента CCBC. Лицо, приносящее письмо, должно иметь копию удостоверения личности студента CCBC с фотографией и его личное удостоверение личности с фотографией.

  3. Оплата принимается наличными, чеком, денежным переводом или кредитной картой. В кампусе Owings Mills наличные не принимаются.
Форма запроса стенограммы
Информация для
Ссылки и ресурсы

© Общественный колледж округа Балтимор, 2021 г.Все права защищены. Политика конфиденциальности

Перевод .. Пожалуйста, подождите

Отправка стенограммы | Приемная

Расшифровка стенограммы

Все претенденты на перевод, как из США, так и из-за рубежа, должны предоставить официальные выписки из колледжа / университета из каждого учебного заведения. Неофициальные отсканированные копии стенограммы средней школы должны быть загружены вместе с вашим онлайн-заявлением.

Дополнительные указания:

  • Выписка является официальной, если она находится в запечатанном школьном конверте и имеет подпись разрешающего учебного заведения и официальную печать учреждения, выдавшего его.
  • Записи из школ за пределами США должны быть на английском или на родном языке с официальными английскими переводами.
  • Выписки из колледжа / университета можно отправить в электронном виде. Предпочтительна отправка выписки из колледжа / университета в электронном виде.Подробнее см. Ниже.
  • Неспособность раскрыть и предоставить стенограммы из всех посещенных колледжей, даже если не было заработано никаких кредитов, может привести к отказу в приеме или увольнению из UW.

Выписки из средней школы

Одну неофициальную стенограмму из последней средней школы необходимо загрузить вместе с онлайн-заявкой. Приемная комиссия использует данные об окончании средней школы, чтобы подтвердить выполнение требований академического распределения колледжей (CADR) и узнать больше об образовании заявителя.Само по себе получение академической степени младшего специалиста не означает, что требования CADR были выполнены.

  • Для учащихся из США транскрипт средней школы должен быть заключительным транскриптом, показывающим все выполненные курсовые работы, начиная с 9 класса и продолжая до 12 класса или самого высокого завершенного класса.
  • Для иностранных студентов в аттестат зрелости должны быть включены 10, 11 и 12 классы или эквивалентные годы обучения в вашей стране.
  • Желательно, чтобы курсы математики и иностранных языков, завершенные в восьмом классе, были записаны в транскрипте средней школы, но это не обязательно.

Поступающие иногда обеспокоены тем, что плохие оценки в средней школе отрицательно скажутся на их шансах на поступление.

  • Если у вас меньше 40 переводных кредитов, ваша успеваемость в средней школе будет играть важную роль в проверке приема.
  • Если у вас есть 40 или более переводных кредитов, ваша курсовая работа в колледже приобретает гораздо большее значение при проверке приема.

Выписки из колледжа / университета

Запросите одну официальную стенограмму из каждого университетского учебного заведения, которое вы когда-либо посещали, независимо от того, получали ли вы кредит колледжа от этого учебного заведения.Запросите стенограммы, показывающие курсовую работу до последнего завершенного семестра до крайнего срока подачи заявок. Вы обязаны связаться с каждым учреждением, чтобы запросить отправку стенограмм в приемную комиссию к соответствующему сроку.

  • Учащимся колледжей штата Вашингтон следует направлять стенограммы в электронном виде.
  • Официальные стенограммы также могут быть отправлены через Parchment (ранее Naviance) или Transcript Network / Credential Solutions (ранее eScripSafe).При отправке электронного транскрипта выберите Вашингтонский университет в качестве места назначения. Не отправляйте электронные расшифровки стенограмм на любой адрес электронной почты.
  • Все остальные стенограммы должны быть отправлены по почте в приемную комиссию.
  • Если у вас есть курсовая работа UW, в том числе из UW Bothell или UW Tacoma, вам не нужно отправлять официальные стенограммы UW. Однако вы должны предоставить официальные стенограммы из всех других колледжей и университетов, которые вы посещали. Мы не будем запрашивать переводные документы, изначально отправленные в другие офисы UW.

Неспособность раскрыть и предоставить стенограммы из всех посещенных колледжей, даже если не было получено никаких кредитов, может привести к отказу в приеме или увольнению из UW.

Почтовый адрес

Экспресс-почта:

Почтовая служба Вашингтонского университета
3900 7th Ave NE
Приемная комиссия, Box 355852
Seattle, WA 98195-5852

Обычная почта:

Вашингтонский университет
Приемная комиссия
Box 355852
Сиэтл, Вашингтон 98195-5852

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
