Как делают кислородные баллоны: Баллоны кислородные ГОСТ 949-73 технические характеристики

Баллоны кислородные ГОСТ 949-73 технические характеристики

Кислородные баллоны, малого и среднего объема, из углеродистой и легированной стали ГОСТ 949-73. (Баллон О2)
Баллон для кислорода окрашивается эмалью голубого цвета, надпись » КИСЛОРОД »  черного цвета.



Масса баллона под кислород указана без вентилей, колпаков, колец и башмаков.
Ориентировочная масса: колпака металлического — 1,8 кг; кольца — 0,3 кг; башмака — 5,2 кг





Рабочее давление, МПа (кгс/см2)	КИСЛОРОДНЫЙ баллон 50 литров						КИСЛОРОДНЫЙ баллон 40 литров						КИСЛОРОДНЫЙ баллон 20 литров
	Сталь 45,Д			Сталь 30ХГСА			Сталь 45,Д			Сталь 30ХГСА			Сталь 45,Д
	Диаметр мм	Длина мм	Вес кг	Диаметр мм	Длина мм	Вес кг	Диаметр мм	Длина мм	Вес кг	Диаметр мм	Длина мм	Вес кг	Диаметр мм	Длина мм	Вес кг
14,7 (150)	219	1685	71,3	219	1660	62,5	219	1370	58,5	219	1350	51,5	219	740	32,3
19,6 (200)	219	1755	93,0	219	1660	62,5	219	1430	76,5	219	1350	51,5	219	770	42,0



Рабочее давление, МПа (кгс/см2)

Диаметр мм

Баллоны 12 литров КИСЛОРОДНЫЕ

Баллоны 10 литров КИСЛОРОДНЫЕ

Баллоны 8 литров КИСЛОРОДНЫЕ

Баллоны 5 литров КИСЛОРОДНЫЕ

Баллоны 4 литра КИСЛОРОДНЫЕ

Баллоны 2 литра КИСЛОРОДНЫЕ

Сталь 45,Д

Сталь 45,Д

Сталь 45,Д

Сталь 45,Д

Сталь 45,Д

Сталь 45,Д

Длина мм

Вес кг

Длина мм

Вес кг

Длина мм

Вес кг

Длина мм

Вес кг

Длина мм

Вес кг

Длина мм /  диаметр мм

Вес кг

14,7 (150)

140

1020

17,6

865

13,0

710

12,4

475

8,5

400

7,3

330 / 108

3,7



Получить КП на БАЛЛОНЫ

Баллоны малого объема могут поставляться с плоским дном.



Освидетельствование кислородных баллонов — каждые 5 лет.
Срок службы кислородного баллона — 20 лет.
Гарантийный срок эксплуатации — 24 месяца со дня ввода в эксплуатацию

Объем кислорода в 40 литровом баллоне составляет 6,3 м3, 8,3 кг

Хотите купить кислородный баллон ?

ЗВОНИТЕ:		(8442) 780-530
		(812) 309-73-72
ПИШИТЕ:		[email protected]



Остальное мы сделаем все сами: Доставим в транспортную компанию или привезем в Ваш город.

Металлические баллоны высокого давления – изготовление, сфера применения и правила выбора

Этапы транспортировки, хранения и эксплуатации технических газов сопряжены с определенным риском, поскольку большинство подобных продуктов огнеопасны. Именно поэтому баллоны высокого давления при изготовлении подвергают серьезным испытаниям, чтобы во время рабочего процесса не причинить вред человеку или газоиспользующему оборудованию.



Технологии изготовления баллонов ВД

Сосуды для сжиженных, сжатых и растворенных газов производятся по бесшовной технологии из стальных сплавов, которые могут содержать различные добавки для повышения прочностных характеристик металла. Сегодня наибольшее распространение получили два метода изготовления подобных емкостей:

• из бесшовных труб;
• из стальных дисков.



Для изготовления баллонов высокого давления первым способом используют стальные бесшовные трубы, которые разрезают на заготовки определенной длины. Концы каждой заготовки (днище и горловина) формируются методом ротационной закатки с применением индукционного нагрева. Полученное таким образом изделие подвергают последующей закалке и отпуску, после чего металл приобретает дополнительную прочность и гибкость.



Второй способ подразумевает использование в качестве заготовки стального диска, который посредством нескольких прессов сначала приобретает форму цилиндра, а затем растягивается до необходимой длины. В этом случае днище изначально является сформированным, его лишь делают немного вогнутым для усиления основания резервуара. Тогда как ответная часть детали преобразуется в горловину таким же методом, как и в предыдущем варианте, с помощью высокого нагрева и ротационной закатки.



Более прогрессивная технология – с применением круглых дисков. В этом случае сосуд при одинаковом объеме имеет меньший вес, а добавление в стальной сплав хрома и молибдена существенно повышает прочность металла, позволяя ему выдерживать высокие механические нагрузки.

В видео вы можете ознакомиться с техническим процессом изготовления описываемых емкостей:



Где применяют баллоны высокого давления

Наибольшее применение баллоны ВД получили в промышленной сфере во время сварочных работ, плазменной резки, газопламенной обработки металла и других технологических операций, требующих непрерывной подачи газа. Для реализации данных работ применяется следующая газовая продукция:

• кислород;
• диоксид углерода;
• аргон;
• азот;
• гелий и др.



Каждый газ хранится под высоким давлением, величина которого напрямую зависит от внешней температуры воздуха. В среднем резервуар наполняют до 15 МПа – именно такой показатель считается номинальным для кислорода, азота, аргона и гелия при температуре 20 °C. Если емкость прогреть до 40 °C, внутреннее давление вырастет на 1,5 МПа. Конечно, такой рост не критичен для сосудов ВД, которые способны выдерживать давление до 30 МПа. Тем не менее, крайне не рекомендуется оставлять газовую продукцию на открытом солнце. Особенно это касается кислорода, достаточно «опасного» газа, который требует внимательного к себе отношения. Подробнее о правилах эксплуатации кислородных резервуаров читайте в статье: кислород технический: производство, эксплуатация и применение в промышленности.

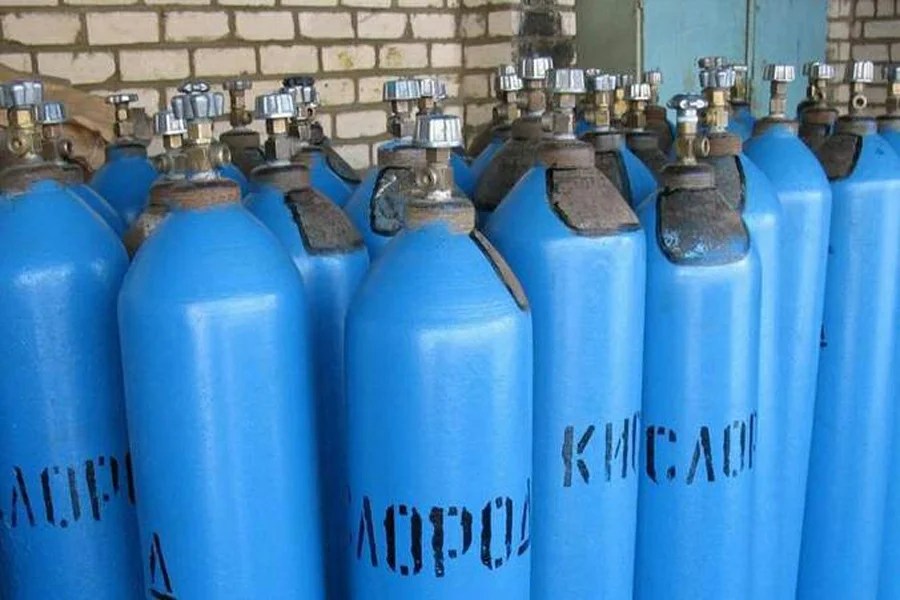

Кислородные баллоны высокого давления

На что обращать внимание при выборе емкости для хранения газа

Следует достаточно бдительно отнестись к вопросу приобретения нового сосуда, поскольку в последнее время участились подделки подобных изделий. Недобросовестные «производители» посредством механической обработки удаляют с корпуса оригинальный паспорт, после чего набивается паспорт с совершенно другими датой изготовления и сроком эксплуатации. Далее резервуар покрывают толстым слоем краски и реализуют как новый, даже если его допустимый период работы истек или подходит к концу. Эксплуатировать такие емкости крайне опасно, поэтому перед покупкой необходимо обратить внимание на такие моменты:

• На корпусе не должно быть никаких следов коррозии, вмятин, крупных царапин и прочих деформаций.
• У новых изделий резьба имеет заостренные края, тогда как в процессе износа они округляются.
• Заводские емкости, сделанные из металла, всегда оснащаются металлическим, а не пластмассовым колпаком, который нередко можно встретить на б/у изделиях.
• Внутренняя полость резервуара не должна содержать каких-либо следов эксплуатации: пленок окиси, пятен, коррозии и т.п.



Конечно, существует распространенная практика замены пустых сосудов на заполненные, которые до этого уже эксплуатировались. В этом случае нужно удостовериться, что предоставленный баллон недавно проходил техническое освидетельствование, подтверждающее исправное состояние изделия и разрешающее его дальнейшее применение. Например, на сайте вы можете изучить типовые характеристики обменных газовых баллонов.



Уважающие себя и своих клиентов поставщики газовой продукции всегда для заправки используют качественные сосуды, которые обладают достаточным запасом по сроку эксплуатации. Поэтому такие компании не имеют нареканий со стороны как частных лиц, так и крупных промышленных организаций.

Транспортировка и хранение кислорода

Кислород из воздуха делают на специализированных кислородных станциях. Ввиду этого большое значение уделяется его хранению и транспортировке. Кислород как правило хранят и транспортируют в газообразном виде в металлических баллонах под давлением 150 кгс/см

2.

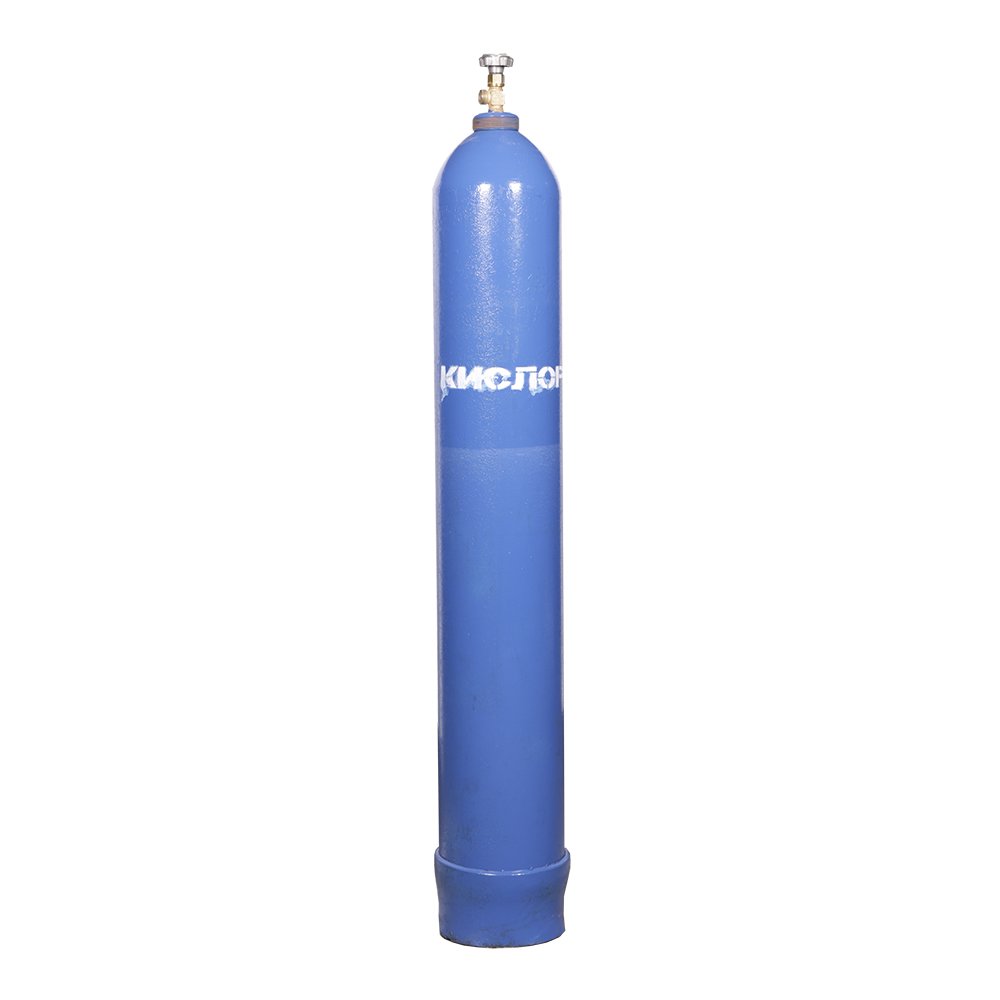

Кислородный баллон состоит из стального цилиндра со сферическим днищем и горлом для крепления запорного вентиля. На нижнюю часть баллона надевают башмак, разрешающий ставить баллон вертикально вверх. На горле есть  кольцо с резьбой для установки защитного колпака. Внутренняя коническая резьба горла нужна для прикрепления вентиля. Баллоны делают из металлических цельнотянутых труб углеродистой стали с пределом прочности не менее 65 кГ/мм², пределом текучести не менее 38 кГ/мм2 и относительным удлинением не менее 15%. Кислородные баллоны делают для разных целей, емкостью  от 0,4 до 50 л. В сварочном оборудовании используют главным образом баллоны литражом в  40 л. Подобные  баллоны имеют наружный диаметр 219 мм, длину корпуса 1390 мм, толщину стенки 7 мм; вес баллона без кислорода составляет 60 кг. Вес баллона из углеродистой стали для рабочего давления 150 кгс/см

2 на 1 л емкости около1,6-1,7 кг.

В настоящее время идёт освоение производства баллонов из легированных сталей, что позволяет увеличить рабочее давление баллонов и уменьшить их вес для такой же емкости и рабочего давления. Чтобы исключить опасные ошибки при наполнении и работе баллонов, баллоны красят в различающиеся цвета; помимо этого, присоединительный штуцер запорного вентиля бывает разных размеров и исполнения. Кислородные баллоны красят внешне в голубой цвет и выводят  на них надпись черными буквами «Кислород». Раз в пять лет кислородный баллон проходит обязательное испытание, что фиксируется клеймом, наносимым на верхней сферической стороне баллона. Помимо этого проводится гидравлическое испытание на полуторное рабочее давление, тоесть   на 225 кгс/см².

При не соблюдении правил эксплуатации с баллонов, заполненных кислородом под давлением 150 кгс/см

2, есть вероятность возникновения взрыва с большими разрушениями. Поэтому при работе с газовыми баллонами необходимо строго соблюдать Установленные требования безопасности. Наиболее желательно складировать баллоны в специально отведённых постройках вне цехов и мест производств.

Рекомендуется в цехе держать не больше 10 баллонов. . В цехе баллоны нужно соединять хомутом или цепью со стенкой, балкой  и т.п. для исключения вероятности падения. По производственной территории баллоны нужно транспортировать  на носилках или на специально оборудованных тележках; катать заправленные баллоны ,волочить или носить на руках запрещается. При транспортировке рекомендуется использовать подкладки из досок, исключающих свободное перемещение и соударения баллонов, или делать кольца из веревок и ими скреплять баллоны. Погрузку и разгрузку нужно производить с максимальной осторожностью и исключать всяческие соударения баллонов и удары об что-либо.

Баллоны требуется  предохранять от нагревания, удалять от печей, вызывающих резкое  увеличение  давления газа в баллонах. В жаркую погоду при работе на улице рекомендуется накрывать баллоны мокрым брезентом. Строго запрещается допущение загрязнения баллона, недопустимо попадание масел и жиров в область вентилей ,масла в кислороде воспламеняются и это может вызвать взрывную реакцию. Эксплуатация  баллонов требует чёткого соблюдения норм техники безопасности.

Также нельзя забывать, что различные пористые органические материалы — торф, дерево, ткани и пр., при контакте с  жидким кислородом образуют мощные взрывоопасные  вещества — оксиликвиты, которые используют при подрывных работах.

Стандартный вентиль кислородного баллона выполнен из латуни. При транспортировке и складировании  вентиль  предохраняют специальным колпаком, который надевают на внешнее кольцо горловины.

Баллон кислородный 2 литра — Сварпост. Переносные газосварочные посты ПГСП

3300 р.



Технические характеристики и параметры

Обозначение баллона	БС 2-150У
Рабочее давление (Р)	14,7 МПА (150 кгс/кв.см)
Пробное давление (П)	22,06 МПа (225 кгс/кв. см)
Размеры баллона :
— длина	295 мм
— диаметр	108 мм
Вместимость	2 литра
Масса баллона	3,5 кг
Резьба на горловине баллона	W19,2
Уплотнение на горловине	лента ФУМ
Температурный режим эксплуатации	от — 40 до плюс + 50 град. С
Резьба на вентиле баллона	W21,8
Максимальное количество заправок	10000
Расчетный срок службы с даты изготовления	20 лет



Баллон кислородный 2 литра изготовлен в полном соответствии с

ТР ТС 032/2013, ГОСТ 949-73 и ТУ 1411100-54553586-2013.



Требования к эксплуатации кислородных баллонов

Эксплуатация баллонов осуществляется в соответствии с Федеральными нормами и правилами в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», раздел 7.

Остаточное давление газа в баллоне должно быть не менее 0,05 МПа (0,5 кгс/кв.см.).

Не допускается наполнение кислородом баллона у которого: истек срок назначенного освидетельствования, срок службы; поврежден корпус баллона; неисправен вентиль; отсутствуют клейма на баллоне; отсутствует остаточное давление газа.

Баллон должен устанавливается в местах, обеспечивающих защиту от прямого воздействия солнечных лучей, атмостферных осадков и исключающих попаданеи на баллон агрессивных сред.



На баллоне выбит паспорт баллона, где указываются:

• заводской номер баллона
• срок эксплуатации
• рабочее давление
• пробное давление.

Освидельствование баллонов проводится один раз в 5 лет с момента изготовления.







Для присоединения к баллону кислородных редукторов типа БКО, используемых с большими кислородными баллонами (например,  объемом 40 литров) необходима гайка-переходник. См. в разделе Расходные материалы.



Кислород в баллонах | Завод по производству технических газов

В компании «Криогенсервис» вы можете купить кислород в баллонах 40 литров и по заказу 5, 10 и 20 литров, заправить баллоны кислородом, а также купитьжидкий кислород.

Кислород, наиболее востребованный технический газ который требуется на многих производствах включая металлургию, пищевую промышленность, медицину, косметологию и многие другие. Он необходим для окислительных процессов и без него невозможен процесс горения.

Этот газ тяжелее воздуха не имеет ни цвета, ни запаха. Очень важно и то, что он не ядовит, а значит безопасен для человека и окружающей среды. Однако большие концентрации кислорода вызывают воспламенение некоторых химических материалов.

Требует высокой культуры производства.

Хранение и транспортировка кислорода.

Упаковка и хранение кислорода осуществляется в соответствии с требованиями ГОСТ 26460. Для транспортировки технического и медицинского кислорода используются все виды транспорта, включая трубопровод. Транспортировка и хранение газообразного кислорода осуществляется в металлических кислородных баллонах, произведенных в соответствии с ГОСТ 949-73. Кислородные баллоны имеют голубой цвет и белую надпись «кислород». При температуре окружающей среды +20 C°, давление газа в кислородном баллоне не должно быть выше 14,7 МПа (150 кгс/см²) – в соответствии с требованиями ГОСТ 949-73, по которым производятся кислородные баллоны. В случая транспортировки кислорода по трубопроводу – давление кислорода в трубопроводе согласовывается между поставщиком и потребителем.

Требования безопасности.

Кислород в баллонах не является токсичным, пожароопасным или взрывоопасным газом. Кислород в баллонах является сильным окислителем, способным вызвать воспламенение некоторых материалов при прямом контакте или повышенной концентрации в помещении, которая не должна превышать 23%. Перед проведением освидетельствования кислородных баллонов или трубопровода – выполняется продувка обычным атмосферным воздухом (для снижения концентрации кислорода). Ремонт кислородных баллонов или трубопроводов осуществляется тоже с предварительной продувкой. При нахождении в помещениях с повышенной концентрацией кислорода (более 23%), строго запрещено курить, включать обогревательные электроприборы и наличие открытого огня, потому что это способствует возникновению пожара. Помещения с повышенной концентрацией кислорода обязательно должны быть оснащены вентилирующим оборудованием и средствами пожаротушения. Следует помнить, что кислородные баллоны не предназначены для хранения, транспортировки других газов! Для сохранения качества продукции, кислородный баллон или трубопровод должны быть чистыми внутри и не иметь посторонних загрязняющих веществ (пыль, песок и прочее). При транспортировке и осуществлении погрузо-разгрузочных работ, следует исключить возможности падения или ударов кислородных баллонов. В период хранения кислородных баллонов, они должны быть предохранены от воздействия прямых солнечных лучей, потому что повышение температуры способствует повышению давления газа внутри баллона. При повышенном давлении газа в кислородном баллоне, следует охладить баллон водой.

Правила приёмки кислорода.

Продажа и доставка кислорода к потребителю осуществляется партиями. Партией поставки кислорода может быть любой, с наличием сопроводительного документа качества.

Правила возврата кислородных баллонов поставщику.

Компания «Криогенсервис» практикует сдачу в аренду газовых баллонов различного типа. При возвращении газового баллона, потребитель должен обеспечить наличие остаточного давления в пустом кислородном баллоне не ниже 0,05 МПа (0,5кгс/см²).

Зависимость давления кислорода от температуры при наполнении, транспортировании и хранении баллонов

Температура, ºС	Рабочее давление, МПа (кгс/см²)	Давление газа при температуре наполнения, МПа (кгс/см²)
-50	9,7 (99)	12,4 (127)
-40	10,5 (107)	13,5 (137)
-30	11,2 (114)	14,5 (148)
-20	11,9 (121)	15,5 (158)
-10	12,6 (128)	16,6 (169)
-50	9,7 (99)	12,4 (127)
0	13,3 (136)	17,7 (179)
10	14,0 (143)	18,6 (190)
20	14,7 (150)	19,6 (200)
30	15,4 (157)	20,6 (210)

Примечание: При наполнении баллонов, а также хранении или транспортировании наполненных баллонов при температурах, превышающих указанные в таблице, давление газов в баллоне не должно превышать:

• при температуре +40 ºС — 15,0 МПа (153 кгс/см²) для рабочего давления баллона 14,7 МПа (150 кгс/см²), 19,7 МПа (201 кгс/см²) 19,6 МПа (200 кгс/см²)
• при температуре +50 ºС — 15,7 МПа (160 кгс/см²) 14,7 МПа (150 кгс/см²), 20,6 МПа (210 кгс/см²) 19,6 МПа (200 кгс/см²).

Продажа и доставка газовых баллонов с кислородом.

Компания «Криогенсервис» производит снабжение предприятий (различного профиля) техническими газами: азот, аргон, ацетилен, газовые смеси, гелий марки «А» и гелий марки «Б», технический кислород, пропан, а также углекислота. Кроме поставок технических газов, компания специализируется на торговле газовыми баллонами, произведёнными по ГОСТ 949-73 и ГОСТ 15860-84 (для пропана). Среди дополнительных

pro Баллоны

клеймо аттестующей организации ( аттестация может находиться в различных местах), периодичность переосвидетельствования 1 раз в 5 лет. месяц, год пройденной аттестации и год до которого действует аттестация. клеймо завода изготовителя. порядковый номер баллона. месяц выпуска, год выпуска, аттестация завода изготовителя. рабочее давление баллона. проверочное давление баллона. объем баллона. клеймо ОТК завода изготовителя. масса баллона. Паспорт баллона, до 19 декабря 2014г. в., существовал в виде цифр, нанесенных на горловину баллона. Даже при покупке баллонов с завода-изготовителя нам присылали в сопровождение лишь паспорт качества на партию баллонов, с указанием в реестре номеров и вида газа на конкретный баллон. Паспорт на каждый баллон завод не выдавал. После 19 декабря 2014г. завод выдает паспорт на КАЖДЫЙ баллон, связано это с тем, что завод получил сертификат соответствия ТЕХНИЧЕСКОМУ РЕГЛАМЕНТу Таможенного союза «О безопасности оборудования, работающего под избыточным давлением»(ТР ТС 032/2013). Поэтому все баллоны, выпускаемые после указанной даты подлежат паспортизации. скачать Регламент Таможенного союза «О безопасности оборудования, работающего под избыточным давлением» скачать отдельно две странички регламента про баллоны (п.17, п.22 ТР ТС 032/2013) скачать паспорт баллона (пример)

Полезный срок использования для стальных бесшовных баллонов малой и средней вместимости на рабочее давление до 19,6МПа, изготовленных по ГОСТ 949-73, установлен 20 лет.

Важно: срок службы баллона — 20 лет.

22 декабря 2014г. согласно приказа Ростехнадзора № 116 от 25 марта 2014 года в нашей стране вступили в силу новые правила промышленной безопасности, согласно которым срок эксплуатации баллонов до 40л. составляет 20 лет. И все, дальше нельзя никаким образом эксплуатировать, ни аттестовать, ни экспертизу сделать, НИЧЕГО, только в металлолом. Вот такие теперь правила. Кто не любит много читать – публикуем отдельно листочек с п.485, где написано про срок эксплуатации – скачать.

Ниже приводим пояснение Ростехнадзора к приказу № 116 от 25.03.2014 :

В какие сроки и как должен быть реализован данный приказ?

Приказ Ростехнадзора от 25.03.2014 №116 «Об утверждении Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» (далее ФНП), зарегистрированный Минюсте России 19. 05.2014, регистрационный № 32326)  вступает в силу по истечении трех месяцев с момента его официального опубликования (опубликован в «Бюллетене нормативных актов федеральных органов исполнительной власти» 22.09.2014), т.е. 22.12.2014.

Как будет контролироваться его исполнение на предприятиях?

Контроль исполнения данного приказа на предприятиях — обязанность руководителя, который должен организовать безопасную эксплуатацию в соответствии с пунктом 218 ФНП.

От 50 — до 80% баллонов на предприятия малого и среднего бизнеса свыше 40 лет и подлежат замене. Хотелось бы получить ответ, какой по Вашему мнению, выход из ситуации?

Реализация данного приказа не подразумевает одновременного изъятия из эксплуатации всех газовых баллонов, отработавших срок службы. Баллоны, отработавшие нормативный срок службы, но прошедшие техническое освидетельствование в соответствии с Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением, утвержденными постановлением Госгортехнадзора России от 11. 06.2003 № 91, зарегистрированным Минюстом России 19.06.2003, регистрационный № 4776, которым установлен срок безопасной эксплуатации до следующего технического освидетельствования, по истечении этого периода (после даты следующего освидетельствования, выбитой на баллоне) не должны приниматься к заправке наполнительными пунктами и подлежат выбраковке. Таким образом, должна произойти планомерная замена парка баллонов с истекшим сроком службы в течение нескольких лет.

Неизбежно, придется обращаться к иностранным производителям. Значительная часть финансовых потоков пойдет в зарубеж, не скажется ли это негативно на нашей экономике, учитывая, тот фактор, что странами ЕС ведется политика санкций в отношении нашей страны?

Возможные негативные последствия также могут быть смягчены, например, путем газификации больниц и других крупных потребителей кислорода (а также других газов) путем отказа от покупки и транспортирования газообразного кислорода и установки криогенных газификаторов. Учитывая вышеуказанные доводы, полагаем, что мощностей отечественных производителей баллонов и криогенной техники хватит для Пояснение Ростехнадзора к приказу Пояснение Ростехнадзора к приказу № 116 от 25.03.2014 решения указанной проблемы и, кроме того, простимулирует их развитие.

Ни приведет ли введение новых правил к внедрению нового европейского стандарта на баллоны?

Согласно Перспективному плану работы Технического комитета по стандартизации ТК 357 «Стальные и чугунные трубы и баллоны» на 2012-2019 гг. с целью перехода российской промышленности к мировой практике изготовления стальных бесшовных баллонов разрабатывается проект национального стандарта Российской Федерации ГОСТ Р ИСО 9809-1 «Баллоны газовые. Бесшовные стальные газовые баллоны многоразового использования. Проектирование, изготовление и испытание», который устанавливает требования к проектированию, изготовлению и испытанию стальных бесшовных газовых баллонов, соответствующие современным мировым направлениям и содержит формулы расчета толщины стенки баллонов, которые позволяют проектировать и изготавливать облегченные газовые баллоны.

Привлечение баллонов импортного производства, с большим диаметром, повлечет за собой и замену контейнеров для транспортирования и хранения баллонов? А это тоже время и затраты.

Вопросы замены контейнеров для транспортирования и хранения газовых баллонов некритичны согласно вышеприведенным доводам.

Статья опубликована на сайте gasworld.ru

Какие выводы из всего этого следуют? Да все предельно просто. Закон вступил в силу в декабре 2014г, значит, можно спокойно до 2019г. пользоваться имеющимся в наличии парком. Что будет дальше? А дальше, по мнению надзора, за это время все должны закупить новых баллонов, еще выйдет новый ГОСТ, который позволит пустить волну импорта… Короче «Покупайте новые баллоны!» такой лозунг на ближайшее время.. А деньги-то немалые вложить нужно, и так каждые 20 лет. Дороговато как-то. Может, как в Европе будет, где баллонов высокого давления мало у кого есть. Там часто газ продают, баллончик в аренду подсовывают, недорого за аренду берут, но уже монополия.

скачать ФЕДЕРАЛЬНЫЕ НОРМЫ И ПРАВИЛА В ОБЛАСТИ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ «ПРАВИЛА ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ ОПАСНЫХ ПРОИЗВОДСТВЕННЫХ ОБЪЕКТОВ, НА КОТОРЫХ ИСПОЛЬЗУЕТСЯ ОБОРУДОВАНИЕ, РАБОТАЮЩЕЕ ПОД ИЗБЫТОЧНЫМ ДАВЛЕНИЕМ»

Постановление Госгортехнадзора РФ от 11 июня 2003 г. N 91 Об утверждении Правил устройства и безопасной эксплуатации сосудов, работающих под давлением. скачать

Обратите внимание: баллоны должны быть уложены не выше борта, вентилем вправо по ходу движения. Также водитель должен принять меры для предотвращения перемещения баллонов по кузову( закрепить при помощи стяжки, либо использовать специальные приспособления), баллоны должны быть снабжены колпаками.



В общем случае перевозка 15 баллонов одной автомашиной не считается перевозкой опасного груза. А зачастую можно без проблем возить существенно больше!

Ниже мы приводим детальное обоснование этого факта и даем таблицу предельного количества баллонов с наиболее распространенными газами. Вне зависимости от того, что по этому поводу думают сотрудники ДПС, есть ЗАКОН, и судебные решения это подтверждают.

Перевозка опасных грузов в Российской Федерации регламентируется следующими документами:

«Правила перевозки опасных грузов автомобильным транспортом» (в ред. Приказов Минтранса РФ от 11.06.1999 №37, от 14.10.1999 №77; зарегистрированы в Министерстве юстиции Российской Федерации 18 декабря 1995 года, регистрационный N 997). «Европейское соглашение о международной дорожной перевозке опасных грузов» (ДОПОГ), к которому Россия официально присоединилась 28 апреля 1994 (постановление Правительства РФ от 03.02.1994 №76). «Правила дорожного движения» (ПДД 2006), а именно статья 23.5, устанавливающая что «Перевозка … опасных грузов … осуществляется в соответствии со специальными правилами». «Кодекс РФ об административных правонарушениях», статья 12.21 ч.2 которого предусматривает ответственность за нарушение правил перевозки опасных грузов в виде «административного штрафа на водителей в размере от одного до трех минимальных размеров оплаты труда или лишения права управления транспортными средствами на срок от одного до трех месяцев; на должностных лиц, ответственных за перевозку — от десяти до двадцати минимальных размеров оплаты труда».

В соответствии с п.п.3 п.1.2 [1] «Действие Правил не распространяется на … перевозки ограниченного количества опасных веществ на одном транспортном средстве, перевозку которых можно считать как перевозку неопасного груза». Там же разъяснено, что «Ограниченное количество опасных грузов определяется в требованиях по безопасной перевозке конкретного вида опасного груза. При его определении возможно использование требований Европейского соглашения о международной перевозке опасных грузов (ДОПОГ)». Таким образом, вопрос о максимальном количестве веществ, которое можно перевозить как неопасный груз сводится к изучению раздела 1.1.3 ДОПОГ [2], устанавливающему изъятия из европейских правил перевозки опасных грузов, связанные с различными обстоятельствами.

Так, например, в соответствии с п. 1.1.3.1 «Положения ДОПОГ не применяются … к перевозке опасных грузов частными лицами, когда эти грузы упакованы для розничной продажи и предназначены для их личного потребления, использования в быту, досуга или спорта, при условии, что приняты меры для предотвращения любой утечки содержимого в обычных условиях перевозки». Однако, формально признаваемая правилами перевозки опасных грузов группа изъятий — изъятия связанные с количествами, перевозимыми в одной транспортной единице (п.1.1.3.6 [2]).

Все газы отнесены ко второму классу веществ по классификации ДОПОГ. Негорючие, неядовитые газы (группы А — нейтральные и О — окисляющие) относятся к третьей транспортной категории, с ограничением максимального количества в 1000 единиц. Легковоспламеняющиеся (группа F) — ко второй, с ограничением максимального количества в 333 единицы. Под «единицей» здесь понимается 1 литр вместимости сосуда, в котором находится сжатый газ, или 1 кг сжиженного или растворенного газа.

Таким образом, максимальное количество газов, которое можно перевозить в одной транспортной единице как неопасный груз, следующее:газ класс объем количество

• Азот 2A баллон 40л до 24 штук включительно
• Аргон 2F баллон 5кг/40л до 18 штук включительно
• Ацетилен 2F баллон 5кг/40л до 18 штук включительно
• Гелий 2A баллон 40л до 24 штук включительно
• Кислород 20 баллон 40л до 24 штук включительно
• Пропан 2F баллон 21кг/50л до 15 штук включительно
• Углекислота 2A баллон 24кг/40л до 41 штук включительно
• Углекислота 2A баллон 19кг/40л до 52 штук включительно



Наиболее сложная ситуация с ацетиленом. По формальным признакам (газ горючий, растворенный, 5 кг на 40л баллон) следует считать 333/5 = 66 баллонов на транспортной единице. Однако, принимая во внимание, что в баллоне одновременно находится 13,2 кг столь же горючего ацетона, в котором, собственно, и растворен ацетилен, видимо, следует принять максимальное количество равное 333/(5 + 13,2) = 18, которое и занесено в таблицу.

Наконец, в соответствии с 1.1.3.6.4 ДОПОГ «Если в одной и той же транспортной единице перевозятся опасные грузы, относящиеся к разным транспортным категориям, сумма … количества веществ и изделий транспортной категории «2», помноженного на 3, и количества веществ и изделий транспортной категории «3» не должна превышать 1000″.

Пример: можно ли перевозить совместно 4 баллона пропана и 8 баллонов кислорода? Расчет: (21[кг] * 4) * 3 + 40[л] * 8 = 572 < 1000. Следовательно, такая перевозка не будет считаться перевозкой опасного груза.

Существенно, что п.2.11.2 Правил перевозки опасных грузов [1] гласит: «совместная перевозка различных классов опасных грузов на одном транспортном средстве (в одном контейнере) разрешается только в пределах правил допустимой совместимости (представленных в таблице Приложения 7. 14)». Общий смысл таблицы сводится к тому, что совместная перевозка взаимно реагирующих (например, образующих взрывоопасные смеси) веществ не допускается. Однако для газов почему-то сделано исключение.

Легковоспламеняющиеся газы (класс 2.3 по таблице 7.14 [1]), невоспламеняющиеся неядовитые газы (класс 2.1, в который входит и кислород) и окисляющие вещества (класс 5.1) везде совместимы и допущены к одновременной перевозке, в то время как перевозка окислителей и легковоспламеняющихся жидкостей (классов 3.1 и 3.2) запрещена. Возможно, просто по ошибке? С другой стороны, сообразно той же таблице, ЛВЖ класса 3.3 с окислителями возить можно… В любом случае мы усиленно не рекомендуем без крайней необходимости перевозить совместно кислород и пропан, а особенно, если кузов машины закрытый. источник- http://www.centrogas.ru/articles/op_gruz.html

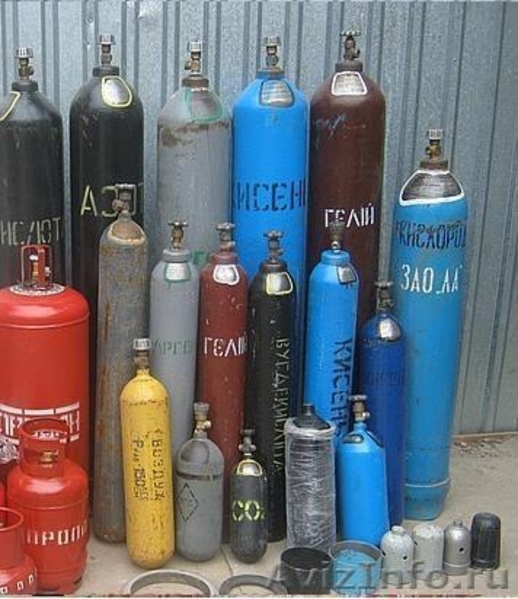

Окраска и маркировка баллонов производится либо на заводе (при изготовлении), либо при переосвидетельствовании баллона, бывают, конечно, рачительные хозяева, которые сами окрашивают свои баллоны, но это скорее исключение, нежели правило.

Окраску баллонов производят в соответствующий для данного газа цвет и наносят надпись(название газа), все это делают для того, чтобы не перепутать баллон при заправке, так как далеко не все газы инертны и безопасны. Поэтому мы настоятельно не рекомендуем самостоятельно перекрашивать баллоны в другой цвет, такая беспечность может стоить кому-то жизни.

В нашей стране окраску баллонов регламентируют «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением»

Не будем утомлять Вас длинным списком, ниже приведены цвета окраски для самых распространенных виды газов.

наименование газа	цвет баллона	цвет надписи
АЗОТ	черный	желтый
АРГОН ЧИСТЫЙ	серый	зеленый
АЦЕТИЛЕН	белый	красный
ГЕЛИЙ	коричневый	белый
ЗАКИСЬ АЗОТА	серый	черный
КИСЛОРОД	голубой	черный
СЖАТЫЙ ВОЗДУХ	черный	белый
УГЛЕКИСЛОТА	черный	желтый
ДРУГИЕ ГОРЮЧИЕ ГАЗЫ	красный	белый
ДРУГИЕ НЕГОРЮЧИЕ ГАЗЫ	черный	желтый

ГОСТ 949-73 — Баллоны стальные малого и среднего объема для газов на Рр\=19,6 МПа (200 кгс/см кв. ). Технические условия скачать

Для чего нужен кислородный баллончик для дыхания

Многие врачи считают, что кислородный баллончик для дыхания должен находиться в каждой аптечке. Иногда его использование нужно для проведения реанимационных действий либо исполнения интенсивной терапии при разных симптомах. Такие меры помощи помогают человеку побороть кризис и дождаться помощи врачей.

---

Кислородный баллончик для дыхания – это специальный аэрозольный баллончик, который наполнен кислородно-воздушной смесью. Соотношение кислорода и азота разное у различных компаний-производителей баллончиков.

Оптимальный выбор — это баллончики OXYLAND. Они содержат 95% кислорода и 5% азота.

Для чего нужен кислородный баллончик для дыхания:

• Для профилактики различных заболеваний и повышения тонуса.
• Лечение заболеваний органов дыхательных путей.
• Для облегчения симптомов гипоксии и патологии сердца, инфаркта и стенокардии.
• Устранение плохих симптомов укачивания.
• Снятие нервного напряжения, избавление от стресса и депрессии.
• Для успокоения нервных расстройств.
• Для восстановления иммунитета.
• Для восстановления сил при ухудшении здоровья из-за несвежего воздуха.
• Улучшение активности (умственной и физической).
• Снятие признаков похмелья.

При продолжительной астме использование кислородного баллончика поможет пациенту получать достаточное количество кислорода. Кроме того, использование кислородных баллончиков поднимает общий тонус человеческого организма и гарантирует прилив энергии, жизненных сил, улучшает внимание, концентрацию и снижает головные боли.

Кислородный баллончик компенсирует вредные влияния окружающей среды и плохой экологии на человеческий организм, восстанавливает необходимое количество кислорода в организме, а также может использоваться как основной компонент при приготовлении кислородного коктейля. Такая смесь не является лекарственным средством и не вызывает привыкания.

Кислородный баллончик для дыхания используется также для проведения индивидуальной лечебной терапии. Популярное данное средство в косметологических салонах для проведения оздоровительных процедур, улучшения состояния кожи и в барах, где продаются кислородные коктейли. Это полезные напитки с натуральным пенообразователем и жидкой основой.

Кислородные баллончики можно применять для профилактики жителям больших городов. После проведения кислородной терапии внешний вид человека становится лучше, повышается настроение и самочувствие, появляется энергия и сила для работы.

Кислородные баллончики для облегчения состояния больных раком легких

В некоторых случаях врачи советуют использовать кислородный баллончик для дыхания. При раке легких он является незаменимым. При таком заболевании его симптомы часто вызывают дополнительные осложнения, среди которых отмечаются чувство удушения и нехватка воздуха.

Устранить данные симптомы заболевания можно с помощью кислородного баллончика. Его использование дает возможность снять основные приступы и дарит больному нужные жизненные силы.

Ограничения в использовании кислородного баллончика

Когда лучше не использовать кислородный баллончик для дыхания? Противопоказания к использованию подходящего кислородного баллончика, как и побочные действия от него, отсутствуют. Средство имеет эффективное действие, при этом оно безопасное и не причиняет вреда человеческому здоровью.

Возраст пациента также не считается ограничением к применению баллончика, он доступен как пожилым людям, так и детям. Кислородный баллончик может рекомендоваться даже новорожденным при заболеваниях легких и бронхов.

При этом нужно помнить о том, что использование данного средства при беременности должно обязательно согласовываться с гинекологом — врач может дополнительно назначить курс приема кислородного коктейля.

Как пользоваться кислородными баллончиками

Каждый баллончик с кислородом сопровождается инструкцией, из которой можно узнать, как пользоваться кислородными баллончиками:

1. Сначала необходимо удалить защитную пленку с баллончика.

2. Далее подсоединить маску к верхней части аппарата.

Определить число вдохов поможет сама ситуация, в которой придется использовать баллончик. Необходимо вдыхать смесь кислорода соответственно с показаниями:

Для профилактики, повышения тонуса и улучшения иммунитета нужно делать 5-10 вдохов два раза в день – утром и вечером.
Чтобы избавиться от депрессии и стресса, а также справиться с хроническими заболеваниями, нужно делать до 15 вдохов по три раза с перерывом в 10 минут.
В экстренных случаях необходимо делать до 20 вдохов с небольшим перерывом.

При использовании кислородного баллончика следует помнить, что данный газ поддерживает горение, поэтому использовать его нельзя возле открытого огня либо возле легковоспламеняющихся веществ.

Если баллончик используется для ингаляций через маску у пациента с инфекционными заболеваниями, то после каждого сеанса ее необходимо промыть в теплой воде с мылом и обработать раствором антисептика.

На что необходимо обратить внимание

Кислородный баллончик для дыхания может продаваться в различных видах. Вы можете приобрести один экземпляр либо набор, который позволит сэкономить хорошую сумму. Стоимость зависит от объема и марки кислородного баллончика, а также от способа вдыхания кислорода.

У баллончика может быть предусмотрена маска, которая предназначена для использования одним человеком. Для группы людей лучше купить бесконтактную емкость.

Любой человек может купить нужные приборы для кислородной терапии, и провести ингаляцию самостоятельно. В продаже обычно есть кислородные баллончики высотой в 30 см с кислородом и азотом. Баллончик имеет распылитель для вдыхания газа через рот или нос.

Обратите внимание также на содержимое баллончика. Обычно соотношение кислорода и азота – 80:20%. В некоторых случаях соотношение меняется — 95:5%. При таком соотношении газов проводить оздоровительные процедуры безопасно для человеческого здоровья.

Преимущества использования кислородного баллончика

Кислородный баллончик не только полезный, но и полностью безопасный. Это результативное средство для предоставления первой медицинской помощи и для лечения многих хронических заболеваний. Небольшие размеры баллончика позволяют носить его даже в маленькой женской сумочке. Использовать кислородный баллончик можно в любом удобном месте.

Небольшая емкость хранит в себе большой запас кислорода, который рассчитан на 100-150 вдохов (баллон 16 литров). Баллончик может заменить некоторые лекарственные средства, так как за несколько секунд может сильно улучшить самочувствие.

Кислородные баллончики в последнее время популярные, активно используются для избавления от неприятных симптомов хронических заболеваний, заболеваний органов дыхания и бессонницы. Кроме того, пользователи отмечают компактные размеры средства и его удобное использование.

Как изготавливаются кислородные баллоны?

Введение

Кислородные баллоны используются для транспортировки сжатого газообразного кислорода. Они используются в больницах для искусственной подачи кислорода пациентам. Хорошая скорая помощь всегда оснащена кислородным баллоном, чтобы пациенты могли дышать, пока их несут в больницу. Аквалангисты и исследователи подводного мира также носят с собой кислородные баллоны, чтобы помочь нормальному дыханию. Пациентам, страдающим респираторными заболеваниями, такими как эмфизема, астма и пневмония, рекомендуется держать под рукой кислородный баллон.

Кожух

Кожух кислородного баллона изготовлен из алюминия или матовой стали. Отдельный лист металла разрезается по размеру пилой на конвейерной ленте. Затем металлический лист пропускают через металлический пресс, который скатывает его в форму чашки. Горлышко чашки закрывается прессом.

Нагрев

Нагрев цилиндра для дополнительной прочности осуществляется в два этапа. Один — это процесс нагрева, а другой — процесс искусственного старения цилиндра.Для процесса нагрева рулон металла нагревают до температуры 1000 градусов по Фаренгейту в печи для приготовления раствора. Все легирующие металлы также помещаются в печь и затем охлаждаются. Затем металл подвергается второму процессу нагрева. Его отправляют через духовку, нагретую до 350 градусов по Фаренгейту. Этот процесс помогает сплавам прочно соединиться с металлом, делая цилиндр более прочным.

Горловина

Резьба и уплотнительные поверхности врезаны в цилиндр. Цельнометаллический цилиндр помещается на фрезерный станок, который представляет собой пресс, который может двигаться в трех направлениях.Станком в центре цилиндра фрезеруется отверстие. Затем инструмент формы используется для изготовления резьбы, и форма обрабатывает верхнюю часть цилиндра в форме шейки.

Отделка

Цилиндр подвергается гидростатическим испытаниям, где он подвергается сильному давлению, чтобы проверить, может ли он выдержать экстремальное давление всех типов. Если он расширится больше указанного размера в течение 30 секунд, цилиндр будет отклонен. Отвергнутый цилиндр снова помещается под пилу и утилизируется.Цилиндр отправляется на конвейерной ленте в горизонтальном положении под автоматической шлифовальной машиной, чтобы поверхность цилиндра была гладкой. Цилиндр окрашивают и прикрепляют колпачок или вентиль в соответствии с требованиями заказчика.

Заполнение кислородом

Воздух сжимается и направляется через отсек с поршнем. В отсеке воздух расширяется. Когда воздух расширяется, объем камеры увеличивается, а давление и температура воздуха снижаются. В результате этого процесса воздух сжижается.Отсек называется двигателем расширения. Затем жидкий воздух кипятят для удаления азота. Простой процесс кипячения эффективен, потому что азот имеет более низкую температуру кипения, чем кислород. Жидкий воздух, который в настоящее время состоит преимущественно из кислорода, проходит через большой изолированный резервуар и помещается в ожидающие кислородные баллоны. Баллон оснащен регулятором давления для измерения давления в баке.

Горячая тема: Что такое медицинский кислород | Новости

Некоторые отчеты предполагают, что нехватка газа либо в процессе, либо неизбежна, но gas world понимают, что это еще не так и не должно быть в будущем.

Горячая тема: Нехватка кислорода?

Глобальный бизнес по производству промышленных газов делает все возможное, чтобы обеспечить максимальное количество кислорода в секторе здравоохранения и сделать его приоритетным. В нестабильные времена это единственное, в чем мы можем быть уверены.

Что, возможно, менее понятно для многих других, что такое медицинский кислород? Здесь газ мир все объясняет.

Производство

Кислород является одним из основных газов воздуха, большая часть которого образуется в процессе разделения воздуха в ASU (блоке разделения воздуха).

Вообще говоря, воздух вокруг состоит из 78% азота, 21% кислорода (приблизительно) и 1% аргона и других компонентов (например, таких редких газов, как криптон, неон и ксенон). ASU забирает этот обильный атмосферный воздух и через несколько стадий разделения и дистилляции разделяет его на отдельные компоненты (кислород, азот, аргон).

Кислород, произведенный криогенным способом, обычно производится с чистотой более 99%, так что его можно использовать практически для всех применений, в том числе для медицинских целей.Однако медицинский кислород считается лекарством или фармацевтическим продуктом в секторе здравоохранения.

Кислород, полученный путем разделения воздуха, можно использовать в качестве медицинского кислорода без каких-либо дополнительных стадий очистки. Сам процесс разделения воздуха удаляет загрязнения до уровней, обычно ниже тех, которые требуются для соответствия техническим требованиям к медицинскому кислороду. Хотя некоторые воздухоразделительные установки могут отводить часть производимого ими кислорода в специальные медицинские кислородные баллоны, это не является универсальной практикой и в этом нет необходимости; кислород, полученный при разделении воздуха, по своей природе приемлем в качестве медицинского кислорода.

Многие предприятия по разделению воздуха производят кислород в общий резервуар, а затем используют оборудование для тестирования на предприятии, чтобы убедиться, что продукт соответствует спецификации для его предполагаемого использования. В случае с медицинским кислородом это испытательное оборудование на объекте также используется для получения результатов испытаний, которые позволяют квалифицированному специалисту выпустить продукт как приемлемый для использования в качестве медицинского кислорода.

Чтобы иметь возможность продавать медицинский кислород, заводы должны иметь необходимые лицензии и обеспечивать соблюдение строгих требований — что-то вроде бюрократической волокиты, но, тем не менее, фундаментальное значение для его безопасного использования для пациента.

Как это используется?

Кислород — один из самых важных и спасающих жизнь газов, используемых сегодня в медицине. Он используется в медицине с 1800-х годов и прошел долгий путь как с точки зрения его применения, так и систем доставки.

Медицинский кислород используется для восстановления давления кислорода в тканях при таких состояниях, как остановка дыхания, остановка сердца, шок, отравление угарным газом и сильное кровотечение, и применяется как в больницах, так и на догоспитальном этапе (реагирование на несчастные случаи).

Медицинский кислород используется не только в больницах, но и тысячи людей зависят от портативных медицинских кислородных технологий в повседневной жизни. Кроме того, медицинский кислород имеет решающее значение для аварийно-спасательных служб, оборудования для оказания первой помощи, реанимации и жизнеобеспечения — даже современные методы анестезии полагаются на медицинский кислород.

Мы понимаем, что в этой пандемии Covid-19 кислород используется в наиболее критической форме в медицинском секторе — для дыхания, реагирования на инциденты и жизнеобеспечения. Речь идет о том, чтобы доставить кислород пациентам и поддерживать их жизненно важные функции в активном состоянии.

Полный экран во всплывающем окне

Источник: Messer Group GmbH

Источник: Messer Group GmbH

Источник: Messer Group GmbH

Как он поставляется или управляется?

Кислород в области медицины традиционно производился централизованно на ВРУ, а затем распределялся в жидкой форме или в виде газа через баллоны клиентам.

Однако на медицинском рынке существует альтернативный и все более популярный способ получения кислорода в виде адсорбции при переменном давлении (PSA). Мы вернемся к этому моменту позже в этой статье и более подробно в дополнительной горячей теме.

Европейские больницы обычно полагались на эти два варианта подачи медицинского кислорода в свою сеть медицинского газа — в зависимости от их потребления они могли либо покупать жидкий кислород, хранящийся на месте в криогенных резервуарах и подаваемый на объект по трубопроводам, либо покупать требуется подача баллона и регулярная заправка.

Подача наливом через резервуары для хранения и трубопровод в палаты, как правило, является наиболее популярным или необходимым средством доставки, таким как объем необходимого медицинского кислорода. Однако нередко можно найти комбинацию подачи наливом и баллонами — особенно в этих условиях пандемии, когда необходимое количество кислорода может реально превзойти возможности трубопроводов по его доставке. Цилиндровая подача может как дополнять пропускную способность трубопровода, так и обеспечивать относительно мобильное средство подачи.

Кислородные баллоны

бывают разных размеров, чтобы обеспечить непрерывный или требуемый поток кислорода, одновременно уменьшая дискомфорт, связанный с этими условиями. Больницы часто используют эти цилиндры, чтобы обеспечить простоту развертывания по всей больнице, будь то у постели пациента, в операционных или процедурных областях, в кабинетах МРТ или даже в составе мобильного оборудования. Такая гибкость, которую можно использовать в различных медицинских приложениях, не только привела к тому, что кислородные баллоны стали обычным явлением в больничной среде, как понимает мир gas, , но также может иметь решающее значение для реагирования на беспорядки пациентов, инфицированных коронавирусом, в любой момент.

Обычно сообщается, что больницам приходится создавать импровизированные палаты в коридорах и второстепенных помещениях, или правительства вынуждены создавать импровизированные помещения в конференц-зданиях для обслуживания большого количества пациентов, причем обе эти палаты выиграют от мобильности. подачи баллона.

Медицинские кислородные баллоны также используются службами быстрого реагирования — теми парамедиками и персоналом служб экстренной помощи, которые находятся на переднем крае этого кризиса. Например, в машинах скорой помощи часто используются фиксированные легкие кислородные баллоны для обслуживания различного медицинского оборудования в автомобиле; Небольшие медицинские кислородные баллоны, используемые персоналом скорой помощи, являются нормой при реагировании на чрезвычайные ситуации и лечении пациентов.Сотрудники службы экстренного реагирования, работающие во временных палатах для задержанных за пределами больницы или в городах и городских районах, также будут зависеть от этих цилиндров.

Медицинские кислородные баллоны на протяжении многих лет были предметом значительных достижений, и сектор здравоохранения, естественно, потребовал постоянно эффективных сосудов в сочетании с более высоким давлением и улучшенными системами доставки. Системы клапанов и сопутствующие аксессуары, такие как шланги и маски для лица, также достигли значительных успехов.

Особенность : четыре баллона с медицинским кислородом

Прямо сейчас, возможно, акцент больше делается на приобретении необходимых баллонов, чем на их продвижении, и gas world понимает, что некоторые из «бюрократических проволочек», связанных с сертификацией и регистрацией медицинских баллонов, могут быть временно ослаблены. если кризис и необходимость таковы, что этого требует действие.

Производство на месте

Вернемся к третьему, альтернативному способу подачи кислорода в медицине — генерации на месте.

Несмотря на то, что концентраторы кислорода PSA поступили в продажу в 1970-х годах, они используются на мировом рынке, в частности, за последние 20 лет. Поскольку кислород производится на месте без доставки и хранения, генераторы медицинского кислорода убедили многие больницы и медицинские учреждения в Северной Америке, Африке, на Ближнем Востоке, в Азии и в последние годы в Европе, что они могут поставлять медицинский кислород по конкурентоспособной цене. цена по сравнению с жидким кислородом или баллонами.

Подробнее : Достижения в области производства кислорода на объектах

В системах

PSA используются общедоступные компоненты, которые могут значительно снизить требуемый начальный капитал по сравнению, например, с криогенным производством кислорода, и предлагают такую ​​мобильность, которая отвечает различным требованиям больниц и здравоохранения; их развитию в этой области способствовали «монографии», которые считают приемлемым использование кислорода в диапазоне чистоты 90-96%.

Подробнее : Введение в медицинские генераторы кислорода PSA

Частью этого семейства независимых генераторов кислорода являются концентрации кислорода. В последние годы на мировом рынке медицинского кислорода появились более совершенные, безопасные и более эффективные портативные концентраторы кислорода, которые дают пациентам с респираторными проблемами новую жизнь и свободу жить в собственном доме.

Портативные концентраторы кислорода помогли снизить нагрузку на больницы, освободив койки и амбулаторно осмотрев больше людей. Даже интеграция технологии газовых датчиков в портативные концентраторы кислорода помогла в уходе за пациентами, поскольку люди могут лучше контролировать свой собственный уровень кислорода.

Нехватка кислорода?

Прочтите часть 1 из gas — это самая горячая тема в мире, посвященная вопросам поставок медицинского кислорода, включая комментарий от Messer Group и BCGA, развеивающий мифы о поставках во время текущей вспышки коронавируса.

Полный эксклюзив читайте здесь.

Кислород в баллонах для сварки: основы

Кислород — это бесцветный газ без вкуса и запаха, который немного тяжелее воздуха.

Он негорючий, но поддерживает горение с другими элементами.

В свободном состоянии кислород является одним из наиболее распространенных элементов.

Атмосфера состоит примерно из 21 части кислорода и 78 частей азота, остальное — инертные газы.

Ржавление черных металлов, обесцвечивание меди и коррозия алюминия — все это происходит из-за действия кислорода воздуха, известного как окисление.

Для сварки кислородные баллоны измеряются в кубических футах и ​​бывают трех размеров (80, 122 и 244).В цилиндрах создается давление 2220 фунтов на квадратный дюйм (фунтов на квадратный дюйм). Штуцеры баллонов для кислорода правые (по часовой стрелке для затяжки).

В каждом цилиндре есть предохранительное устройство для сброса давления при высоких температурах, которые могут вызвать опасное состояние.

Чистый кислород не взрывается и не горит. Это ускоритель, заставляющий другие газы гореть горячее, быстрее и при более низких температурах.

ВНИМАНИЕ

Всегда относитесь к кислороду как к кислороду, а не как к воздуху.

Горючие газы следует хранить вдали от кислорода, включая баллон, клапаны, регуляторы и другие шланговые устройства. Кислородные баллоны и аппараты нельзя трогать масляными руками или в масляных перчатках. Чистый кислород поддерживает и ускоряет горение практически любого материала, и особенно опасен в присутствии масла и жира. Масло и смазка в присутствии кислорода могут самопроизвольно воспламениться и сильно воспламениться или взорваться. Кислород никогда не следует использовать в каких-либо пневматических инструментах или для любых целей, для которых обычно используется сжатый воздух.

Кислород тяжелее воздуха (1,105). Если кислородный баллон протекает, кислород оседает в нижних областях. Если концентрация кислорода составляет 23,5% или выше, это приведет к взрыву или горению газа в 8 раз быстрее.

Производство баллонного кислорода

Кислород для баллонов получают в промышленных масштабах с помощью процесса жидкого воздуха или электролиза.

Жидкостный воздух:

В процессе сжижения воздуха воздух сжимается и охлаждается до точки, при которой газы становятся жидкими.При повышении температуры жидкого воздуха в первую очередь выделяется азот в газообразной форме, так как его температура кипения ниже, чем у жидкого кислорода. Эти газы, будучи разделенными, затем очищаются и сжимаются в цилиндры для использования. Процесс жидкого воздуха является наиболее широко используемым для получения кислорода.

Электролитный процесс:

В процессе электролиза вода расщепляется на водород и кислород под действием электрического тока.Кислород собирается на положительной клемме, а водород — на отрицательной клемме. Каждый газ собирается и сжимается в цилиндры для использования.

Кислородный баллон

Типичный баллонный кислородный баллон показан на рисунке 5-7 ниже.

Он изготовлен из стали и имеет емкость 220 куб. Футов при давлении 2000 фунтов на кв. Дюйм (13 790 кПа) и температуре 70 ° F (21 ° C).

Прикрепленное оборудование, предоставленное поставщиком кислорода, состоит из выпускного клапана, съемной металлической крышки для защиты клапана, а также пробки предохранителя с низкой температурой плавления и диска.

Цилиндр изготовлен из цельного листа высококачественной стали без швов и подвергается термообработке для достижения максимальной прочности.

Из-за высокого давления кислородные баллоны проходят обширные испытания перед их выпуском в работу, а после этого должны периодически проверяться.

Схема кислородного баллона — Рис. 5-7

Сварка кислородной основы

Сварочный цилиндр тележка

• Более 2000 фунтов на кв. Дюйм при заполнении.
• Отверстие в верхней части бутылки меньше карандаша, в случае повреждения бутылка может стать летящим снарядом и стать причиной травмы или материального ущерба.
• Никогда не позволяйте баллону опустеть, поскольку это может привести к обратному перетоку одного газа в другую газовую линию или баллон.
• Не допускайте попадания масла, грязи и газа в фитинги, регуляторы и шланги, поскольку они могут взорваться под действием кислорода под высоким давлением.
• Бутылки всегда должны быть скованы цепями.
• Бутылка должна быть закрыта каждый раз, когда регулятор не прикреплен к клапану.
• Новые защитные колпачки типа «моллюск» позволяют закрывать бутылки крышками, даже если на них установлен регулятор.
• Кислородные баллоны нельзя хранить вместе с легковоспламеняющимися / горючими веществами.
• При хранении должен иметь 5 минут мин. высота стены с 30-минутной огнестойкостью (обычно шлакоблок)
• Бутылку нужно перемещать цепью на двухколесной тележке, а не катать руками. Бутылка может упасть и причинить травму.
• Всегда храните кислородный баллон отдельно от других баллонов с топливным газом (минимальное расстояние 20 футов) или используйте негорючий барьер на расстоянии не менее 5 футов с рейтингом огнестойкости не менее 1/2 часа.

Цвета сварочного шланга.Зеленый для кислорода и красный для ацетилена

Опасность обратного потока

Схема обратного потока

Обратный поток возникает, когда баллон с кислородом почти пуст, в то время как другой газ, например, ацетилен, отсутствует. В результате топливный газ, например, ацетилен, может поступать в кислородный шланг и регулятор.

Если это произойдет, может произойти взрыв, если газы зажжены до выпуска кислорода.

Для предотвращения этой проблемы никогда не используйте баллон с кислородом, который почти пуст.Пустым считается любой цилиндр с давлением 50 фунтов на квадратный дюйм или ниже.

Операторы всегда должны самостоятельно прокачивать шланги перед зажиганием сварочной горелки.

Никогда не зажигайте оба газа одновременно (исключение составляет универсальная горелка под давлением, которая предназначена для предотвращения риска обратного потока).

Опасность обратного огня и ретроспективного обзора

Возникновение возгорания возникает, когда пламя горелки возвращается в наконечник резака и гаснет с громким хлопком. Это может быть вызвано прикосновением кончика резака к изделию или недостаточным давлением газа.

Частые повторные вспышки могут повредить сварочную горелку.

Возврат пламени возникает, когда фронт пламени не гаснет, а возвращается обратно за пределы камеры смешения через шланги в регулятор и подачу газа. Размер потенциального взрыва, если это произойдет, эквивалентен 20 шашкам динамита.

Чтобы избежать проблем, убедитесь, что внутренний обратный клапан работает правильно. Предохранители воспоминаний остановят ретроспективные кадры.

Если возникнет обратная вспышка, немедленно отключите кислород, затем ацетилен и дайте всем устройствам остыть.

Для дополнительного чтения

Регуляторы давления топлива

Что такое медицинский кислород? — Блог Air-source

Air Source Industries начиналась как компания скорой помощи и расширилась, чтобы доставлять кислород медицинского класса в медицинские учреждения в округе Лос-Анджелес. Сегодня мы поставляем медицинский кислород (USP — Фармакопея США), кислород для дыхания авиаторов (ABO) и промышленный кислород по всему Лос-Анджелесу. Наша дружелюбная команда по обслуживанию клиентов может помочь вам выбрать правильный уровень кислорода для ваших нужд и запланировать доставку кислорода на следующий день.

Возможно, вы часто слышали термины «кислород» и «медицинский кислород» как взаимозаменяемые в различных условиях, но мы хотим, чтобы вы знали, что существует большая разница между обычным кислородом и медицинским кислородом в мире сжатых газов. Давайте познакомим вас с различиями между медицинским и промышленным кислородом, использованием кислорода медицинского класса и распространенными заблуждениями о кислороде.

В чем разница между медицинским кислородом и промышленным кислородом?

Медицинский кислород — это кислород высокой чистоты, который используется для лечения и разработан для использования в организме человека.Медицинские кислородные баллоны содержат кислородный газ высокой чистоты; во избежание загрязнения в баллон не допускаются другие типы газов. Существуют дополнительные требования и правила для медицинского кислорода, в том числе требование, чтобы у человека был рецепт на заказ медицинского кислорода.

Промышленный кислород предназначен для использования на промышленных предприятиях, включая сжигание, окисление, резку и химические реакции. Промышленные уровни чистоты кислорода не подходят для использования людьми, и могут быть примеси от грязного оборудования или промышленных хранилищ, которые могут вызвать заболевание.

FDA устанавливает требования к медицинскому кислороду

Медицинский кислород требует рецепта, так как Управление по контролю за продуктами и лекарствами США регулирует медицинский кислород. FDA хочет гарантировать безопасность пользователей и то, что пациенты получают правильный процент кислорода для своих нужд. Поскольку люди разного роста и нуждаются в разном количестве медицинского кислорода для их конкретных заболеваний, универсального решения не существует. Вот почему пациенты должны посетить своего врача и получить рецепт на медицинский кислород.

FDA также требует, чтобы баллоны с медицинским кислородом не содержали загрязняющих веществ и чтобы была обеспечена цепочка поставок для проверки того, что баллон используется только для медицинского кислорода. Баллоны, которые ранее использовались для других целей, не будут использоваться для кислорода медицинского класса, если баллоны не будут вакуумированы, тщательно очищены и промаркированы соответствующим образом.

Air Source Industries зарегистрировано в FDA и имеет право заправлять медицинские кислородные баллоны пациентам по действующему рецепту.

Распространенное использование кислорода в медицинских целях и заблуждения

Медицинский кислород используется в самых разных условиях. Обычно медицинский кислород используется в медицинских учреждениях, таких как больницы и клиники. Он используется во время анестезии, реанимации при оказании первой помощи в чрезвычайных ситуациях, жизнеобеспечения пациентов, которые не могут дышать самостоятельно, а также кислородной терапии.

О том, как спортсмены используют медицинский кислород в определенных ситуациях, например, на большой высоте или во время тренировок, можно прочитать в нашем блоге.

Распространенные заблуждения о кислороде

Распространено мнение, что мы дышим 100% кислородом в нашей атмосфере. Это не правда. Воздух, которым мы дышим, на 21% состоит из кислорода и на 78% из азота. Последний 1% — это смесь других газов, таких как углекислый газ и водород.

Другое распространенное заблуждение состоит в том, что людям нужен кислород высокой чистоты, близкий к 100% -ному, для определенных занятий или видов использования. Например, кислород высокой чистоты не будет использоваться для тушения пожаров, глубоководного дайвинга или других целей.В большинстве этих ситуаций используется обычный воздух или газ ABO, который часто фильтруется и охлаждается для удобства пользователя.

Наша дружелюбная команда по обслуживанию клиентов будет рада ответить на ваши вопросы о кислороде и помочь вам выбрать подходящий класс кислорода для ваших нужд.

Заключение

Если вам нужен надежный высококачественный кислород медицинского класса, Air Source Industries — ваш надежный партнер. Мы предлагаем медицинский кислород высокой чистоты и наполняем его в соответствии с вашими потребностями.

Позвольте нашей дружелюбной и компетентной команде по обслуживанию клиентов ответить на ваши вопросы о доставке медицинского кислорода. Они помогут вам определить подходящие кислородные растворы для медицины. Заполните нашу онлайн-форму, чтобы получить бесплатное ценовое предложение на бензин, или позвоните нам по телефону 877-586-9611, чтобы начать работу.

Источники

● https://www.oxygenconcentratorstore.com/blog/what-is-medical-grade-oxygen-and-why-do-i-need-an-rx/
● https: // en.wikipedia.org/wiki/Oxygen_therapy
● https://www.ozonesolutions.com/info/is-medical-oxygen-different
● https://www.bochealthcare.co.uk/en/products-and-services/ продукты и услуги по категориям / медицинские-газы / медицинский кислород / медицинский кислород. html
● https://climate.nasa.gov/news/2491/10-interesting-things-about-air/
● https://mvsengg.com/what-are-the-uses-of-medical-oxygen/
● https://www.differencebetween.com/difference-between-medical-oxygen-and-industrial-oxygen/
● http: // www.uigi.com/oxygen.html

Справочник

— Кислород и ацетилен

Справочник — Кислород и ацетилен Жесткий- Наплавка, Строительство Fusion Сварка Углерод Сварка Цветной Металлы Обогрев & Высокая температура Лечение Пайка Сварка Сварка Чугун Сварка Железо Металлы Пайка & Пайка Оборудование Настроить Операция Оборудование Для OXY-Acet Структура из Сталь Механический Свойства металлов Кислород & Ацетилен OXY-Acet Пламя Физический Свойства металлов Как стали Находятся Секретный Расширение & Сокращение Подготовить Для Сварка OXY-Acet Сварка & Резка Безопасность Практики Руководство по эксплуатации Резка Кислород Резка по Машина Приложения Тестирование & Проверка 11 Клапаны кислородного баллона. Клапан кислородного баллона в основном изготовлен из латуни. это выход имеет резьбу и механически обработан соответствовать стандартам, установленным много лет назад Ассоциацией сжатого газа (CGA), и сегодня принято как национальный стандарты Американского национального института стандартов (ANSI). Все кислородные регуляторы продается в США и Канаде для использования с промышленными кислородными баллонами необходимо иметь входную гайку и ниппель. В соединение обозначено «CGA» 540 ”и сегодня признан только для использования с кислородом (хотя в годы ранее он также использовался с азотом и аргон).Каждый вентиль кислородного баллона также оборудован разрывной мембраной, которая разорвет и высвободит содержимое баллона, если давление в баллоне должно приблизиться к испытательному давлению баллона (как может в случае пожара). А Типичный клапан кислородного баллона показан на рис. 3-6. Набивка штока клапана сжимается уплотнительной гайкой. Когда клапан открыт полностью — и он всегда должен быть полностью открыт — a заплечик на штоке клапана обеспечивает дальнейшее сжатие. Клапаны кислородных баллонов всегда снабжены маховиками. если ты когда-нибудь найди того, что не может быть открыт вручную или без маховика, не пытайтесь открыть клапан с помощью гаечный ключ. Верните этот цилиндр в поставщик и используйте другой цилиндр. Жидкость Кислородные баллоны. Типичная жидкость кислородный баллон, соответствующий спецификации DOT 4L, примерно такой же высоты как стандартный баллон со сжатым кислородом, но имеет вдвое больший диаметр. Полный, весит примерно втрое больше как стандартный газовый баллон.Однако, в нем в 12 раз больше кислорода; фактически, содержимое, когда баллон полный, весит больше пустого баллона. Есть также немного более высокие баллоны DOT 4L, которые переносят кислород. эквивалентно содержанию 18 стандарта баллоны высокого давления. В жидкостный баллон намного сложнее газового баллона. Имеет внутренний контейнер из нержавеющей стали, а внешний оболочка из углеродистой стали. Между ними находится супер изоляция под очень высоким вакуум. Просто внутри поверхности внешней оболочки, и к ней прикреплен испарительный змеевик. В эксплуатации газ давление над жидкостью во внутреннем контейнер выталкивает жидкость в испарительный змеевик, где она забирает тепло от атмосфера проводимостью через внешняя оболочка и переходит в газ. Продолжение на следующей странице …

Характеристики, на которые следует обратить внимание при поиске хороших кислородных баллонов

Кислородные баллоны

могут быть полезны для самых разных целей — от промышленной сварки до домашнего использования.Те, кто полагается на кислород для дыхания, зависят не только от надежности кислородного баллона, но и от его емкости. Этим пациентам требуются резервуары большего размера, чтобы им не приходилось постоянно наполнять резервуар, вызывая ненужные нарушения жизни. Поиск идеального кислородного баллона — это простой процесс, который требует правильного обозначения цвета и букв, чтобы найти правильный состав и размер.

Кислородные баллоны можно использовать для самых разных целей.

Первый шаг в поиске подходящего кислородного баллона — определить зеленую верхнюю часть баллона, что означает, что он содержит кислород.Зеленая верхняя часть отделяет кислородный баллон от других баллонов. Кислородный баллон обычно изготавливается из металлического сплава, композитов или алюминия, который оборачивается вокруг контейнера, в котором хранится сжатый кислород. Кислород остается стабильным и сжимается под давлением более тысячи фунтов. Вместимость бака зависит от величины оказываемого на него давления. Отличный способ проверить, содержит ли кислородный баллон подходящее количество сжатого кислорода, — это почувствовать его вес. Более тяжелые баллоны указывают на то, что кислород сжимается с гораздо большей силой, поэтому в баллон помещается больше газа.

Убедитесь, что вы выбрали правильный бак!

Второй шаг в поиске подходящего кислородного баллона — это выбрать подходящий размер для ваших нужд. Кислородные баллоны бывают самых разных размеров, которые подходят для различных нужд. Маленькие резервуары идеально подходят для мобильных приложений, где большие резервуары лучше всего подходят для стационарных целей. Многие пациенты используют резервуары меньшего размера для путешествий и резервуары большего размера для домашнего использования.

Стандарт сжатого кислорода составляет около 2000 фунтов давления на квадратный дюйм.Существуют альтернативные цилиндры в виде композитных цилиндров, которые могут выдерживать давление более 3000 фунтов на квадратный дюйм. Это будет зависеть от размера баллона, но основной способ определить количество кислорода в баллоне — это поискать буквы A-E. A — это меньший баллон, который обычно содержит около 34 литров сжатого кислорода, причем E — самый большой вариант с примерно 680 литрами сжатого воздуха. Буква M обозначает медицинский кислород, используемый для больниц и пациентов, которым нужен кислород в домашних условиях.

Пациентам, нуждающимся в дополнительном кислороде, следует подумать о кислородных баллонах перед дорогостоящими концентраторами кислорода. Кислородные баллоны более доступны и компактны, чем большинство кислородных концентраторов. Кроме того, пользователи смогут сэкономить на электроэнергии и сохранить желаемый уровень мобильности.

При работе со сжатым кислородом всегда следует помнить о некоторых вещах. Баллоны с кислородом всегда должны оставаться в вертикальном положении. Важно избегать резких перепадов температуры или давления.Внезапные движения или падения могут повлиять на устойчивость резервуара и, возможно, привести к утечке или взрыву кислорода. Пользователи всегда должны быть осторожны при открытии резервуаров, поскольку при неправильном открытии давление может стать нестабильным. Если клапан сломан или каким-либо образом взломан, танк может превратиться в опасный снаряд или взрывное устройство. Крайне важно держать кислородные баллоны вдали от легковоспламеняющихся материалов. Поскольку кислородный баллон пациента служит жизненно важным средством, важно защитить его от любых повреждений, чтобы они могли получать пользу от его использования в течение многих лет.

Безопасность кислородных баллонов — WHA International, Inc. WHA International, Inc.

Газообразный кислород (GOX) упаковывается, транспортируется и используется в баллонах со сжатым газом во многих отраслях промышленности по всему миру. Эта портативная универсальная упаковка кислорода используется для дыхания газом (медицинский, авиационный, подводное плавание и т. Д.), , сжигание (резка, сварка и т. Д.) и других приложений, таких как лабораторные эксперименты с мощностью . , рафинирование металлов и химическая обработка отраслей.

Все Сжатые газовые баллоны следует использовать с осторожностью из-за их содержание высокого давления, который может быстро превратить цилиндр в ракету при падении, срезания запорного клапана (Google «Миф Busters цилиндр воздуха Ракета»). Для получения дополнительной информации об общих опасностях, связанных с давлением в баллонах со сжатым газом, есть много полезных ресурсов, доступных от торговых ассоциаций, таких как Ассоциация сжатого газа (CGA), и регулирующих органов, таких как OSHA. Однако баллоны GOX представляют уникальную опасность: риск возгорания.Они требуют особого обращения и методов работы, которые отличаются от любого другого сжатого газа.

«Многие люди не осознают, что кислородные баллоны требуют особых мер безопасности. Сварщик, например, может иметь рядом два баллона со сжатым газом, кислородом и ацетиленом, но с каждым из них нужно обращаться и работать по-разному ».

Эллиот Форсайт, инженер ВАЗ

Цилиндры

GOX обычно оснащены отдельным клапаном баллона или встроенным клапаном регулятора давления (VIPR).Автономные клапаны баллона предназначены для подключения к автономному регулятору или коллектору и требуют особого обращения (как описано ниже). VIPR требуют меньшего специального обращения, поскольку клапан баллона и регулятор объединены в одном устройстве, но пользователи должны следовать инструкциям производителя и, в частности, избегать загрязнения портов VIPR, особенно порта наполнения.

Независимо от области применения все пользователи кислородных баллонов должны знать передовые методы безопасного использования.В WHA мы верим в обучение людей тому, «почему» за «что», чтобы пользователи могли лучше понять (и запомнить), как безопасно обращаться со сжатым кислородом в баллонах и связанных с ними системах.

В этой статье наши инженеры изложили несколько передовых методов, которым обучают в каждом курсе по кислородной безопасности WHA.

Основы кислородной безопасности

Опасность, связанная с кислородом, может показаться загадочной, а правильные методы обращения не всегда интуитивно понятны. Лучший способ запомнить правила кислородной безопасности — это вспомнить иллюстрацию «огненный треугольник», которую многие из нас узнали на уроках естествознания.У огненного треугольника есть три стороны, которые на самом базовом уровне напоминают нам о трех факторах, которые должны присутствовать для возникновения пожара: окислитель , топливо и возгорание .

В баллоне со сжатым кислородом чистый газообразный кислород является окислителем, а не топливом — это негорючий газ, который сам по себе не воспламеняется или не горит. Вместо этого кислород делает материалы (топливо) более легковоспламеняемыми и более легкими для воспламенения. Это один из трех основных элементов, необходимых для возникновения пожара.

Кислород составляет почти 21% нашей атмосферы, что не обязательно является высокой концентрацией, но достаточной для того, чтобы многие материалы могли воспламениться и гореть в присутствии источника энергии или тепла. Конечно, есть также много материалов, которые нелегко горят в нормальных атмосферных условиях.

Однако по мере увеличения давления и концентрации кислорода почти все материалы воспламеняются и горят легче, чем на воздухе! Даже компоненты регулятора из нержавеющей стали могут воспламениться и сгореть, если окислитель находится в баллоне со сжатым кислородом.

Таким образом, основная философия, лежащая в основе кислородной безопасности, состоит в том, чтобы снизить риск путем ограничения потенциального возгорания и / или источников топлива в данной кислородной среде. Общие опасности, связанные с кислородом, включают:

1. Загрязняющие вещества, такие как масла и смазки (на углеводородной основе) : Они могут казаться безвредными в окружающем воздухе, но в присутствии кислорода они становятся чрезвычайно опасным топливом.
2. Мелкие загрязнители: Металлическая стружка и другой мелкий мусор могут ускоряться и воспламеняться при ударе в сжатом кислороде, обеспечивая и топливо, и источник воспламенения для разжигания огня.
3. Быстрое создание давления: Некоторые типы клапанов (например, шаровые краны и клапаны цилиндров) открываются быстро и могут быстро создавать давление в системах с помощью сжатого кислорода, выделяя достаточно тепла для воспламенения определенных материалов и возникновения пожара.

Наконец, безопасное использование кислорода также включает в себя такие концепции, как снижение последствий пожара за счет минимизации воздействия на персонал (то есть стояние сбоку от клапана при открытии) и ограничение цепочки разжигания потенциальных видов топлива, которые могут распространить небольшое возгорание в большой огонь.

Передовой опыт обращения и использования баллонов со сжатым кислородом с клапанами баллонов

1. Осмотрите свое оборудование

Всегда оценивайте свое оборудование перед использованием кислородного баллона. Используйте только кислородные баллоны:

1. При наличии опыта и надлежащей подготовки
2. При использовании утвержденных средств индивидуальной защиты (СИЗ), включая защитные очки
3. После идентификации продукта по этикетке баллона
4. После проверки отсутствия масел или смазок на руках, перчатках или оборудовании

2.Очистить цилиндр клапана

Осмотр и «очистка» или продувка клапана баллона — важный первый шаг при использовании любого кислородного баллона, чтобы избежать попадания потенциальных загрязняющих веществ из клапана баллона в регулятор или систему ниже по потоку.

1. Первый СНИМИТЕ ЗАЩИТНУЮ КРЫШКУ непосредственно перед использованием баллона. (Всегда оставляйте защитный колпачок на месте, когда он не используется.) Удалите всю пластиковую упаковку и убедитесь, что в выпускном отверстии клапана не осталось незакрепленных деталей.
2. Визуально ПРОВЕРЬТЕ выпускной клапан баллона на предмет мусора (В случае загрязнения НЕ ОТКРЫВАЙТЕ клапан баллона.Вместо этого ВЕРНУТЬСЯ продавцу.)
3. ПОДСТАВКА сбоку от цилиндра, направьте клапан подальше от персонала и оборудования.
4. КРАТКО ОТКРОЙТЕ клапан на мгновение, чтобы удалить потенциальный мусор.
5. ЗАКРЫТЬ клапан. (Не затягивайте вентиль баллона при закрытии.)
6. ПОВТОРИТЕ ПРОВЕРЬТЕ выпускное отверстие клапана баллона на предмет мусора. (В случае загрязнения НЕ ИСПОЛЬЗУЙТЕ клапан баллона. Вместо этого ВОЗВРАТИТЕ поставщику.)

3.Соберите компоненты

В США в большинстве баллонов со сжатым кислородом используется специальное соединение, называемое фитингом CGA-540.

1. Всегда визуально. ПРОВЕРЬТЕ фитинг CGA-540 перед сборкой любого кислородного компонента на клапан баллона, включая регуляторы, гибкие шланги, «косичку» или другое оборудование. (НЕ используйте компоненты, если они загрязнены мусором.)
2. WHA рекомендует оборудовать входной патрубок ФИЛЬТР СО СПЕЧЕННЫМИ ЭЛЕМЕНТАМИ для защиты регулятора от мусора.
3. Надежно ПОДКЛЮЧИТЕ фитинг к выпускному отверстию клапана баллона.
4. ОБЕСПЕЧИТЬ регулятор полностью опущен (т.е. закрыт).

4. Запуск системы

Запуск системы — один из наиболее важных шагов при использовании кислородного баллона из-за риска воспламенения при нагреве от сжатия, которое может произойти, если кислород под высоким давлением быстро нагнетает давление в совместимых компонентах, расположенных ниже по потоку. Скорее всего, вы никогда не столкнетесь с кислородным пожаром, но эти передовые методы снижают риск.

«Одна из самых важных вещей, которые мы преподаем по правильному обращению с кислородными баллонами, связана с работой клапана баллона. Всегда не забывайте открывать МЕДЛЕННО, но открывать ПОЛНОСТЬЮ ».

Эллиот Форсайт, инженер ВАЗ

Важно отметить, что клапаны кислородных баллонов имеют другую конструкцию и применение по сравнению с регуляторами кислорода . Клапаны баллонов предназначены только для «изоляции». Таким образом, они должны работать либо полностью открытыми, либо закрытыми.Никогда не открывайте частично кислородный клапан и не позволяйте ему «дросселировать» или контролировать поток. Хотя это случается крайне редко, такая неправильная работа может привести к возгоранию пластмассового седла клапана.

1. ПОДСТАВИТЬ сбоку и , а не спереди или сзади регулятора при открытии клапана баллона.


2. Несмотря на то, что вероятность возгорания мала, НЕ ДЕЙСТВУЙТЕ на потенциальном пути возгорания при открытии клапана баллона (см. Рисунок).
3. МЕДЛЕННО ОТКРОЙТЕ клапан баллона . (Если слышны утечки, немедленно ЗАКРОЙТЕ клапан.)
   1. К откройте клапанов большинства кислородных баллонов, «задвиньте» шток на набивке (откройте полностью), затем поверните назад на ¼-поворот. Это помогает предотвратить заедание клапана (и, возможно, его закрытие для других пользователей).
   2. Чтобы закрыть , не допускайте перегрузки (чрезмерной затяжки) пластикового седла клапана. Это может вызвать чрезмерный износ и повреждение седла клапана, что ограничит срок службы и, что более важно, приведет к образованию горючих пластиковых волокон внутри компонента.Хорошее практическое правило — прекращать приложение крутящего момента, когда клапан «чувствует» закрытие.
4. ПРОВЕРЬТЕ манометр , чтобы убедиться в достаточном давлении. (НЕ используйте баллоны с давлением ниже 25–100 фунтов на кв. Дюйм (170–700 кПа). )
5. НЕ приближайтесь к регулятору или манометру , пока не будут выполнены указанные выше действия.
6. Выполните LEAK CHECK с совместимыми жидкостями на всех необходимых фитингах. (В случае утечки ЗАКРЫТЬ вентиль баллона, сбросить давление, устранить утечку.)
7. Если утечек нет, УВЕЛИЧИТЕ (т. Е. Откройте) регулятор, чтобы запустить поток.

5. Выключение системы

Баллоны со сжатым газом, включая кислородные баллоны, никогда не следует опорожнять полностью. Устранение положительного давления внутри цилиндра может позволить загрязнениям попасть в цилиндр и подвергнуть опасности будущих пользователей. Большинство поставщиков рекомендуют постоянно поддерживать давление выше 25–100 фунтов на квадратный дюйм.

1. ЗАКРЫТЬ кран баллона по окончании работы.
2. ВЕНТ регулятор давления окружающей среды.
3. ПОЛНОСТЬЮ УМЕНЬШИТЬ (т.е. закрыть) регулятор.
4. Если баллон пустой (<25-100 фунтов на кв. Дюйм):
   1. ОТСОЕДИНИТЬ Фитинг CGA 540.
   2. ЗАМЕНИТЕ пылезащитный колпачок / заглушку (если имеется на гибком шланге).
   3. ЗАМЕНИТЕ защитную крышку цилиндра.
   4. ЭТИКЕТКА цилиндр «ПУСТОЙ».
   5. ХРАНИТЕ пустых баллонов отдельно от полных баллонов.
   6. Верните баллонов в кратчайшие сроки поставщику.

Заключительные замечания

Следует напомнить, что ВСЕ пользователи кислородных баллонов должны иметь общее представление об опасностях, связанных с кислородным пожаром, и быть обученными их правильному использованию.

Для конечных пользователей инженеры WHA разработали учебный курс уровня 2: O2 Practice, посвященный эксплуатации и техническому обслуживанию кислородных систем, включая безопасное использование кислородных баллонов.
