Монтаж воздухопроводов можно производить: прокладка и крапление воздуховодов к стенам

25.11.2021

Содержание

установка вентиляционных систем на крепежи, схемы проектирования вытяжки своими урками

Очень редко люди, живущие в домах, задумываются о наличии грамотно установленной системы вентиляции. А ведь от нее зависит не только комфортное времяпрепровождение в помещении, но и здоровье домочадцев. Запотевшие окна, темные пятна в углах и на стенах должны стать сигналом того, что вентиляционная система установлена неправильно либо ее нет совсем. Это грозит жильцам постоянным недомоганием, слабостью, в худшем случае приобретением хронических заболеваний дыхательной системы.

Специалисты советуют при обнаружении явных признаков, указывающих на отсутствие вентиляции, срочно заняться ее установкой.

Основные правила монтажа

Для комфортного самочувствия отечественным законодательством разработаны определенные нормы, устанавливающие поступление необходимого воздушного потока.

Если грамотно использовать разработанные стандарты и правила, то сделать вентиляцию получится грамотно. Эти же стандарты помогут определить оптимальный воздухообмен для жилых помещений в летний период и холодное время года, когда в доме работает система отопления.

Государственные стандарты

Все правила сведены в государственные стандарты – ГОСТ, санитарные правила и нормы – СанПиН, своды правил – СП.

В указанных нормативных актах приводятся расчеты притока воздуха в различные типы помещений, которые зависят от разных факторов.

Они регламентируют необходимые параметры воздухообмена и здорового микроклимата, а также устанавливают нормы установки вентиляционного оборудования и его функционирования. Например, согласно ГОСТам, в среднем на один квадратный метр закрытого помещения должно приходиться до трех кубических метров свежего воздуха. Кроме того, на одного взрослого жильца предусмотрено до 30 кубометров в час. В них же указано, что для газифицированных кухонных помещений норма выше, чем для кухонь с электроплитами, – 90 кубометров в час против 60 кубометров. При этом для ванных комнат достаточно 25 куб. м/ч, а санузлов – до 50.

Кроме отечественных стандартов, существуют нормативные документы зарубежного сообщества инженеров Ashare. Если для обустройства собственного коттеджа планируется использовать вентиляционные системы американского производства, то следует ознакомиться именно с ними. В частности, в Ashare 62.1 определены минимально допустимые коэффициенты и параметры для вентиляции, а в Ashare 55 приведены необходимые условия по микроклимату и тепловому комфорту зданий.

Чтобы организовать оптимальный комплекс воздухообмена в помещении, следует опираться на стандарты, соблюдать баланс воздуха, придерживаться технического задания и следовать указаниям, которые даны в нем специалистами.

Первоначальный этап проектирования вентиляционных коммуникаций заключается в разработке технического задания, в котором обязательно указываются требования по обмену воздушных потоков в каждом помещении здания. Составление подобного документа требует определенных знаний, поэтому если нет уверенности в самостоятельной разработке, лучше пригласить специалистов.

Основные шаги по разработке.

  • Определение нормативов по количеству поступаемого воздуха в каждое помещение. Этот параметр необходим для расчета габаритов и сечений воздуховодов, а также для проработки схемы их разветвлений. В дальнейшем с использованием расчетных данных первого этапа выбирают оптимальное решение для расположения вентиляционных каналов.
  • Выбор метода подачи воздушных потоков. После анализа технических условий помещений, требований техники безопасности и желаний заказчика выбирают наиболее рациональный вариант. Он может быть естественный, принудительный или смешанный.
  • Расчет распределения потоков внутри вентиляционного комплекса. На этом этапе рассчитывают необходимые мощности вентиляторов, объем воздуха, который должен пройти через определенную секцию, и потери каждого блока.
  • Вычисление шумовых характеристик и расчет давления звука, которое оказывают воздушные потоки при движении по воздуховодам. Согласно СНиП, шум не должен превышать показатель 70 дБ.
  • Завершающий этап – подготовка чертежей с полной детализацией и спецификой каждого узла системы.

На основе разработанного задания выбирается схема системы вентиляции. Необходимо согласовать и утвердить ее до внутренних отделочных работ здания, поскольку при ее внедрении потребуются дополнительные монтажные работы по бурению различных отверстий и каналов. Следует помнить, что некоторые технические помещения требуют установки отдельного вентиляционного цикла. Например, котельная и бойлерная – по требованиям пожарной безопасности, гараж – по техническим требованиям. Методы решения могут быть разные, однако они должны соответствовать техзаданию, обеспечивать простоту монтажа и дальнейшей эксплуатации, то есть

придерживаться следующих критериев.

  • Количество узлов в системе должно стремиться к минимуму, поскольку чем меньше деталей, тем реже они ломаются.
  • Сервисное обслуживание следует организовать таким образом, чтобы оно стало доступным для обычных пользователей – жильцов.
  • Если регулировка воздухообмена и настройка микроклимата будут понятны неспециалистам, то это существенно повышает рейтинг оборудования в глазах покупателя, так как снижает затраты на его обслуживание.
  • Вентиляционная система должна иметь резервные узлы, которые заменят основные при их поломке и во время техобслуживания.
  • Не последним фактором является эргономика: комплекс необходимо грамотно вписать в интерьер дома.

Кстати, проект должен включать и экономические расчеты, которые учтут все затраты, начиная с разработки техзадания и заканчивая регулярным обслуживанием при дальнейшей эксплуатации.

Государственный контроль

Строительство любого здания или сооружения, а также его обустройство инженерными коммуникационными системами происходят согласно СНиП.

Этот документ представляет собой свод правил, которые необходимо учитывать на каждом этапе строительного процесса, начиная от разработки технического проекта и заканчивая отделкой. По сути, «Строительные нормы и правила» – инструкция по строительству, нормативная база в областях техники, права и экономики.

При выборе подрядной организации, которая будет устанавливать вентиляционную систему, необходимо обращаться к проверенным контрагентам, чтобы избежать проблем в будущем. Для того чтобы упростить заказчикам жизнь, на территории Российской Федерации созданы саморегулирующие организации (СРО) для строительной отрасли СРОС, которые выдают допуск-подряд на строительство. Ростехнадзор осуществляет их контроль на государственном уровне.

Предприятия, желающие работать в этой сфере, обязаны получить лицензию, которая является допуском, для чего необходимо попасть в государственный реестр СРОС.

Основные правила монтажа

Монтажные работы можно выполнить самостоятельно либо с привлечением подрядных организаций, но в любом случае начинать нужно с согласования проекта и составления списка необходимых манипуляций. На подготовительном этапе осуществляется выбор подрядчика, который должен согласовать и утвердить разработанное техническое задание. Далее совместно с заказчиком составляется график работ, где подробно описываются сроки, поставки комплектующих и расходных материалов, тип оборудования и его установка.

Перед началом работ следует проверить соблюдение следующих факторов:

  • что техническое задание разработано;
  • проект утвержден и согласован с подрядчиком, состоящим в государственном реестре СРОС;
  • все основные и межкомнатные стены, межэтажные перекрытия установлены;
  • готовность площадок для установки внутреннего и наружного вентиляционного оборудования обеспечена;
  • установлена гидроизоляция, если схемой предусмотрены мокрые фильтры;
  • выполнены все воздушные отверстия и каналы, заложенные в проекте;
  • присутствует основная вентиляционная шахта для естественной циркуляции воздуха;
  • в наличии опоры для крышных вентиляторов, предусмотренных в схеме;
  • стены воздуховодов покрыты штукатуркой.

Если при проверке чего-то не оказалось, то это все фиксируется документально, как и все изменения, вносимые по ходу выполнения работ.

К основным правилам монтажа вентиляционных систем относятся следующие требования:

  • продольные швы должны располагаться вверх;
  • крепления на болтах необходимо затягивать до максимального предела;
  • вентиляционные блоки устанавливаются на подготовленные крепления исключительно после монтажа;
  • крепеж должен учитывать массу самого воздуховода, чтобы она не передавалась механизмам;
  • крепежные элементы обязаны иметь виброизоляцию;

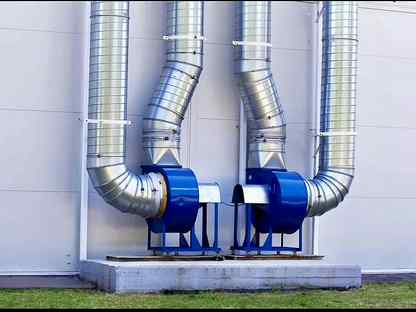

  • жесткие опоры предусмотрены для радиальных вентиляторов, с креплением анкерными болтами;
  • фильтры натягиваются ровно, исключая провисание;
  • электромоторы следует максимально точно подгонять к вентиляторам;
  • вращение крыльев должно быть свободным;
  • вентиляционные отверстия закрываются специальными решетками, размеры ячеек которых не должен превышать 7 см;
  • при устройстве вентиляционной системы количество изгибов необходимо минимизировать.

Основные этапы монтажа вентиляционных воздуховодов следующие:

  • отметка мест, в которых будут устанавливаться крепежи;
  • сборка крепежных элементов;
  • поставка воздуховодов и комплектующих к ним;
  • сборка отдельных вентиляционных секций;
  • монтаж собранных блоков в одну систему, крепление их в установленных местах.

Как правило, в жилых помещениях и сооружениях общественного назначения вентиляцию прячут за отделкой, но в производственных цехах ее оставляют открытой, чтобы облегчить к ней доступ.

Схемы установки

Выбор систем вентиляции зависит от нескольких параметров, в том числе от строительных материалов стен и перекрытий здания, площади помещения. Немаловажным фактором является степень чистоты наружного воздуха, при высоких показателях загрязненности нет резона закачивать его в дом. Одним из критериев, влияющих на выбор, являются затраты. Проект вентиляции должен учитывать финансовые возможности жильцов, но не противоречить здравому смыслу, иначе, сэкономив на мелочах, можно получить большие проблемы в будущем.

По принципу работы можно выделить три типа вентиляции:

  • естественная;
  • принудительная;
  • приточно-вытяжная или смешанная.

Перед тем как устанавливать в собственном доме одну из них, следует ознакомиться со всеми достоинствами, недостатками и спецификой монтажных работ.

Естественная

Данный вид вентиляции работает автономно за счет перепадов температуры и давления. Чаще всего используется в многоквартирных домах, где вдоль всего здания установлены вентиляционные шахты. В каждом помещении в санузлах и кухне оборудованы специальные каналы, которые выводят отработанный воздух наружу. В качестве приточных отверстий раньше предполагались форточки, поэтому часто мы слышим о том, что помещение необходимо проветривать. Также воздух проникает через щели в деревянных рамах. К сожалению, сегодня чаще устанавливают пластиковые оконные блоки, чем нарушают естественную циркуляцию воздушных потоков. В этом случае нужно предусмотреть дополнительную приточную вентиляцию либо чаще открывать окна.

К плюсам подобного типа систем можно отнести автономную работу, низкую себестоимость установки и дальнейшего обслуживания, обеспечение движения естественных воздушных потоков, более пригодных для нормальной человеческой жизни.

Среди недостатков следует выделить зависимость системы от погодных условий. Поскольку для функционирования вентиляции необходима разность температур, то в жаркую погоду воздушные потоки почти не движутся. Кроме того, во время сильных ветров возникает эффект обратной тяги, но это явление кратковременное.

Принудительная

Работа системы осуществляется за счет специальных электрических вентиляторов, которые вытягивают отработанный воздух и испарения наружу через вентиляционные каналы.

Принудительная вентиляция чаще устанавливается в помещениях с массовым скоплением людей: производственных площадках, торговых центрах, спортзалах, аэропортах и вокзалах, учебных помещениях и институтских аудиториях.

Достоинства подобного типа конструкций в том, что они совершенно не зависят от погоды за окном, очищение воздуха в помещении обусловлено системой фильтров, кроме того, можно менять температуру воздушного потока.

В качестве недостатков специалисты выделяют следующие факторы.

  • Высокая цена на каждом этапе работы, начиная от стоимости самого оборудования и заканчивая монтажом и обслуживанием.
  • Поскольку детали системы чистить постоянно невозможно, а при работе на них оседает большое количество пыли и грязи, они зачастую сами являются рассадниками грибков и бактерий. Вследствие чего возможны заболевания дыхательных путей у жильцов: астма или аллергия. На сегодняшний день разработаны специальные обеззараживающие комплексы для принудительно вентиляции, они ее удорожают, но эффект на самом деле незначительный.

Смешанная

В данном случае в движении воздушных потоков задействованы естественная и принудительная составляющие. Через одни отверстия воздух заходит в дом за счет разницы давлений, через другие каналы выводится с помощью вентиляторов.

Примеры

Принципиальная схема для установки в загородных домах и на даче – вентиляция с естественной циркуляцией воздуха. Она подходит для кирпичных и деревянных зданий, а также сооружений из керамзитобетона. Как правило, проектирование именно такой схемы превалирует при строительстве многоквартирных домов. Если вы приобрели квартиру в «хрущевке», то ориентируйтесь на то, что там будет естественная вентиляция.

Естественный воздухообмен основан на явлении разности давлений воздушного столба. Вентиляционная система проста в установке и эксплуатации, не зависит от наличия электричества, не требует монтажа дорогостоящего оборудования. Однако система зависит от погодных условий, в частности, ветра, и температурных показателей, поскольку для естественной циркуляции необходимо, чтобы температура в помещении была выше, чем снаружи. В противном случае движение воздуха прекращается.

В век развивающихся технологий многие используют принудительную вентиляцию. Она может быть частично автоматизированной, когда оборудование используется только для нагнетания воздуха внутрь здания, или, наоборот, выведение испарений наружу, либо полностью механизированной, которая предполагает использование вентиляторов на обоих этапах.

Сейчас люди в своем стремлении отгородиться от сквозняков устанавливают пластиковые оконные блоки, которые перекрывают все естественные потоки, герметизируя комнату почти на 100 процентов. В результате нарушается баланс движения воздуха по квартире.

Поскольку вентиляционная шахта на кухне обычно имеет больший диаметр, то все потоки устремляются к ней. В ветреную погоду этот мощный канал может «опрокинуть» более мелкий в санузле, образуя обратную тягу, то есть из туалета начнет дуть холодный ветер. В этом случае необходима грамотная установка принудительной приточной вентиляции.

На застекленном балконе или благоустроенной лоджии также необходима вентиляционная система. Существует несколько вариантов ее обустройства. В первую очередь – естественная за счет открывания окон, но в холодный период это не всегда удобно. Некоторые фирмы по производству окон встраивают в них вентиляционные отверстия, с помощью которых осуществляется микропроветривание. Чаще хозяева устанавливают вытяжку, которая обеспечивает вывод конденсата.

Приточно-вытяжная схема необходима для устройства вентиляции в комнате без окон, например, кладовки. В частности, многие технические помещения в целях безопасности требуют оборудовать принудительной системой (гаражи, котельные, бойлерные, склады).

Вентиляционный комплекс в случае смешанной схемы представляет собой систему труб, одни из которых втягивают воздух снаружи, другие выводят отработанный за пределы здания. Приток обеспечивается конвектором, который дополнительно нагревает, фильтрует и обеззараживает ультрафиолетом поток с улицы. Для того чтобы в холодный период загоняемый воздух не выгонял тепло из помещения, разработали специальный теплообменник – рекуператор, который призван использовать температуру выходящего потока для нагревания входящего.

Монтирование вентиляционного оборудования

Монтаж и установка вентиляционного оборудования осуществляются после выполнения всех отделочных работ, кроме чистовой отделки. Этот этап подразумевает крепеж механизмов, набор которых бывает разным, но алгоритм действий одинаков для всех.

Элементы необходимо установить в следующем порядке, начиная от входа воздуха во внутрь вентиляционного канала.

  • Система очистительных фильтров.
  • Калорифер, который в холодные периоды подогревает воздух. В более дорогих моделях он снабжен дистанционным управлением.
  • Вентилятор.
  • Рекуператор.
  • Система кондиционирования для охлаждения воздушного потока в жаркий период времени. Как правило, этот блок должен стоять последним перед выходным отверстием.

Если бытовой вентиляционный канал проходит через неотапливаемую крышу, то трубы необходимо теплоизолировать. Если вентиляция подразумевает не только приточную схему, но и принудительный отток воздуха, то следующий этап – монтаж вытяжного вентилятора. В заключение осуществляют прокладку электросетей, подведение электричества к механизмам и их заземление. Если вентиляционный комплекс состоит из нескольких секций, то необходимо собирать каждую сеть отдельно и проводить предпусковые испытания каждого блока.

При установке элементов оборудования при приточно-вытяжной схеме необходимо учитывать некоторые тонкости и придерживаться определенной последовательности выполняемых действий.

Приточная

Схемы монтажа могут изменяться, что обусловлено комплектацией вентиляционного комплекса.

Стандартный вариант установки подразумевает несколько этапов.

  • Выбор и наметка мест для вентиляционных отверстий.
  • Бурение намеченных входов и выходов с небольшим уклоном в сторону улицы, чтобы обеспечить стекание конденсата. Диаметр не должен быть меньше 12-13 см.
  • Труба воздуховода отрезается с учетом необходимых размеров.
  • Установка вентиляционного канала и выходных клапанов.
  • Устранение щелей между трубой и стенами с помощью монтажной пены.
  • Крепеж всей установки к стене или потолку.
  • Установка фильтра в приточный воздуховод.
  • Крепление калорифера и его подключение.
  • Монтаж защитных решеток на выходные отверстия.
  • Подведение электропитания.

Наиболее простой вариант приточной вентиляции – стеновой клапан. Он представляет собой пластиковую трубу, внутри которой последовательно располагаются внешний воздушный распределитель, фильтр, шумо- и термоизоляция, регулятор, распределитель внутренний. Установку подобного устройства эффективнее проводить между подоконником и радиатором. Для этого в стене штробят канал сечением 5-6 см, в который вставляется тело клапана – труба. Затем снаружи крепится внешний распределитель, а изнутри внутренний.

Специалисты предупреждают, что устройство необходимо чистить не реже одного раза в полгода.

Вытяжка своими руками

Иногда естественной вентиляции не хватает, тогда специалисты предлагают установить дополнительную вытяжную систему, чтобы усилить отток использованного воздуха. Как правило, их устанавливают на кухне над плитой и в ванной комнате. Следует понимать, что все приборы в принудительной схеме работают от электричества. Однако обычный маломощный вентилятор можно запитать даже от регулятора лампочки в санузле.

Естественная вентиляция в квартире ориентирована на выход воздуха в единую шахту. Для того чтобы потоки из ванны и туалета не перекрывали друг друга, вентиляторы снабжают обратным клапаном. В результате воздух проникает сквозь него, но обратно выйти уже не может. Небольшие модели крепятся с помощью обычных шурупов, дюбелей или с помощью крепежных элементов, приложенных к модели производителем. Если нет навыков монтажа подобных изделий, то рекомендуется следовать инструкции, которая присутствует в комплектации любого изделия.

При выборе вытяжного механизма специалисты советуют обращать особое внимание на наличие влагоизоляции и предупреждают, что бесшумные модификации обычно дороже в эксплуатации, поскольку тратят больше электроэнергии. Также по оценкам экспертов нелишне заметить, что модели в полиизопропиленовом или акриловом корпусе долговечнее.

Организация притока воздуха и размещение воздуховодов

Приток свежего воздуха в помещение жизненно необходим для находящихся в нем людей.

Наипростейший способ организовать его – открывать окна, но делать это в холодное время года не представляется возможным. Поэтому существуют другие технические методы, которые зависят от последующего распределения воздушного потока: по системе или отдельно для каждого помещения.

Покомнатная приточная вентиляция – организация поступления свежего воздуха, как правило, реализуется в одном из вариантов.

Монтаж приточного канала в оконном блоке

Некоторые производители уже начали самостоятельно включать приточную вентиляцию в оконные блоки или продавать врезные конструкции отдельно. Но это можно сделать и своими руками.

Для этого необходимо следовать инструкции.

  • При открытой раме в нижней ее части найти внешний уплотнитель и вырезать кусок длиной не более 5 см. Удаленный отрезок не стоит выбрасывать, поскольку его в любой момент можно вернуть на место.
  • Сверху оконной коробки необходимо проделать то же самое с внутренним уплотнителем.

Принцип действия такой вентиляции заключается в следующем: воздух заходит через щель снизу, проходит внутри по оконной раме, нагреваясь при этом, выходит через верхнее отверстие в комнату.

Все решения имеют главный недостаток – в морозы входное отверстие покрывается льдом и перестает функционировать. Поэтому лучше использовать такие устройства в южных областях, где не бывает больших перепадов температуры.

Установка стенового приточного клапана

Принцип установки простейшего стенового клапана уже был рассмотрен выше. Следует отметить, что его устройство более эффективно, чем вентиляция через оконные блоки. В него можно встроить калорифер для обогревания холодного воздушного потока и фильтр для очистки. К тому же он более компактный по сравнению с целой вентиляционной системой, поэтому его установка безболезненна для интерьера и доступна финансово.

Следует отметить недостатки приточного клапана.

  • Монтажные работы связаны с бурением стен, в некоторых случаях это возможно только при наличии специальных инструментов.
  • При высверливании канала образуется много мелкой пыли, опасной для людей с болезнями дыхательных органов и аллергиков.
  • Отверстие в бревне или камне необходимо утеплить. Качество теплоизоляции можно проверить только при наступлении холодов. При выявлении брака трудно будет что-то исправить.
  • Установка наружного распределителя и защитной решетки возможна только с улицы, что вызовет трудности для жителей верхних этажей.
  • Если возникнет желание снабдить приточный клапан дополнительными устройствами для нагревания, очистки или увлажнения воздуха, то придется обеспечить им электропитание.

Вентиляция с распределением воздушного потока по разветвленной сети воздухопроводов

Чаще всего подобный способ используют для оборудования больших помещений или частных коттеджей, в которых установлен отопительный котел. Дело в том, что он забирает большое количество воздуха из окружающей среды, поэтому естественной циркуляции не хватит, а точечные клапаны не справятся. Способы размещения оборудования приточной вентиляции варьируются в зависимости от комплектации и пожеланий жильцов. Самый простой – при входе или в коридоре, поскольку именно эти помещения сообщаются со всеми другими.

Перед монтажом следует осуществить все необходимые расчеты по воздухообмену, чтобы установить, какой объем нужен для каждой комнаты. Воздуховод обязательно снабжают очистительными фильтрами, калорифер, увлажнитель и другие приспособления добавляются по желанию заказчика и исходя из его финансовых возможностей. Специалисты обращают внимание на утепление трубы, если она проходит по неотапливаемым помещениям. Коробы воздуховодов могут быть выполнены из стали, пластика или гофрированного алюминия. Для изоляции соединений следует использовать различные герметики или изоленту. Производители предлагают большой ассортимент размеров и форм отдельных элементов воздуховодов, поэтому не составит труда состыковать коробы любых сечений.

Для монтажа труб к потолочным перекрытиям используют различные подвесы, для стен – специальные хомуты. Если предполагается, что элементы будут лежать на полках или шкафах, то их фиксируют с помощью любых держателей. В качестве шумо- и виброизоляции иногда используют поролон или пенопласт.

Нюансы устройства

Любая вентиляция предполагает приток и отток воздуха, его движение и обмен внутри помещения. Вывод отработанного воздуха из помещения организуется путем монтажа специальных отверстий в крыше или стенах с выходом на улицу. В силу своего характера их следует делать при постройке здания до чистовой отделки стен. Короб воздуховодов обычно жесткий, переходы между элементами и повороты чаще изготавливают в виде гофрированной трубы из алюминия. Всю конструкцию прячут под финальной отделкой дома, оставляя только отверстия, закрытые защитными решетками. На производстве вентиляционный комплекс оставляют открытым на случай непредвиденных поломок или технического обслуживания отдельных элементов.

Вытяжка в квартире многоэтажного дома обычно уже сделана, при необходимости можно внести корректировки в виде дополнительных вентиляторов в ванной комнате или на кухне. Что касается вытяжной вентиляции в частном доме или на производстве, то тут приходится действовать «с нуля», что подразумевает монтаж воздуховодов и вывод вытяжки через крышу. В данном случае понадобится утепление той части воздуховода, которая будет проходить через помещения, где нет отопления. Это предотвратит образование конденсата, соответственно, убережет трубы от сырости.

Если предполагается сделать вентиляционный выход на крыше, то необходимо предусмотреть его тепло- и гидрозащиту, а также установку дефлектора, который увеличит тягу и послужит защитой от осадков.

Предпусковые испытания

После сборки всего вентиляционного комплекса, подключения всех элементов проверяют его работоспособность.

Предпусковые испытания на максимальной мощности необходимы, чтобы убедиться в следующем:

  • все системы работают правильно;
  • проектная производительность достигнута;
  • воздухообмен осуществляется по плановым расчетным нормам, то есть выполняются условия распределения воздуха по отдельным помещениям;
  • дымоудаление эффективно;
  • вибрации нет;
  • крепление к стене и потолку изъянов не выявило;
  • электрические цепи не искрят, не нагреваются, не замыкают.
  • Нагревательные элементы изменяют температуру равномерно.

В соответствии с правилами СНиП, пробный запуск и регулировка оборудования осуществляются для подтверждения проектных показателей системы. Обычно предпусковые испытания вентиляционной системы проводят перед ее промышленной эксплуатацией. Иногда такие запуски осуществляют после окончания монтажных работ отдельных блоков или циклов. Результаты промежуточных проверок обязательно заносятся в акты, которые по окончании войдут в пакет документов вентиляционной системы.

Перед пробным запуском специалисты должны проверить техническую документацию на предмет выполнения следующих критериев:

  • оборудование, установленное фактически, совпадает с заявленным в проекте;
  • монтажные работы осуществлялись согласно техническим условиям и стандартам;
  • степень готовности установок соответствует инструкции по эксплуатации от производителя;
  • все отступления от проекта зафиксированы документально в книге авторского надзора либо другим актом, согласованы и отвечают требованиям СНиП;
  • все выявленные дефекты к моменту запуска устранены, о чем свидетельствуют приложенные акты приемки.

Если предпусковые испытания выявили несоответствие фактических данных с проектными, то после обнаружения причин необходима регулировка устройств. Устранением занимается подрядная организация, монтирующая вентиляцию.

Допустимыми являются следующие несоответствия.

  • Отклонение на 10% как в плюс, так и в минус, показателей объема воздуха, который проходит через головные общеобменные участки вентиляционной установки.
  • Отклонение объема воздушного потока, проходящего через раздаточные или приемные блоки, в промежутке от -20% до +20%.
  • Отклонение показателей объема воздуха ±10%, поступающих в здания особого назначения. К ним относятся медицинские учреждения, в частности, операционные, музеи, диспетчерские и другие помещения, в которых необходим точный режим воздуха.

В следующем видео вас ждет монтаж вентиляции на кухне.

Пластиковые воздуховоды для кухонной вытяжки: правила монтажа

Качественная вентиляция на кухне позволяет не дышать испарениями, которые неизбежно сопровождают процесс приготовления пищи, и обеспечивает сохранность мебели. Вытяжка монтируется непосредственно над плитой, а вентиляционная шахта может находиться на некотором удалении. Для их соединения применяются специальные трубы – воздуховоды. Давайте выясним, как правильно выбрать, собрать и замаскировать пластиковый воздуховод для кухонной вытяжки.

Пластиковые трубы отличаются большим сроком эксплуатации и удобством монтажа. Кроме того, продукция из ПВХ безопасна в плане экологичности и гигиеничности.

Разновидности

Воздуховоды, используемые для кухонной вытяжки, различаются по материалу изготовления, форме и уровню жесткости.

Вытяжные трубы делают из нескольких видов пластика:

  • ПВХ;
  • фторопласта;
  • полипропилена;
  • полиэтилена низкого давления.

Для подсоединения к вытяжному устройству на кухне подходят первые 3 типа: они отличаются устойчивостью к высоким температурам.

Изделия для кухонной вытяжки могут быть гофрированными (гибкими), как на следующем фото, или выполненными из жесткого гладкого пластика.

Выделяют воздуховоды с прямоугольным или круглым сечением.

  • Прямоугольные пластиковые каналы компактны, легко скрываются под навесным потолком, более удобны в плане установки.
  • Круглые трубы для вытяжки отличаются большей пропускной способностью и более низким уровнем шума.

Конструктивные особенности и размеры

Помните, что приобретая воздуховоды из ПВХ, нужно запастись переходниками, которые понадобятся для соединения пластиковой трубы и вытяжки. Также переходники используются для изгибов воздуховода и подсоединения к общедомовой вентиляции. Если для вытяжки используется гофрированное изделие, то на переходниках для изгиба трубы можно сэкономить.

Важно! Длина трубы ПВХ не должна превышать 3 метров. В противном случае производительность вытяжки будет падать с каждым дополнительным метром.

Любой изгиб также негативно влияет на функциональность вытяжки. При монтаже воздуховода на кухне старайтесь избегать углов в 90 градусов. Это вызовет перегрузку вытяжки, что существенно снизит срок службы изделия.

Допускается делать не больше 3 колен и изгибов.

Диаметр пластиковой трубы подбирается по сечению вентиляционного отверстия. Размеры прямоугольных и квадратных кухонных воздуховодов из ПВХ стандартны. Чаще других используются следующие значения: 110 × 55, 120 × 60 и 204 × 60 мм. Размеры круглых пластиковых труб варьируются от 110 до 150 мм в диаметре.

Приобрести эти изделия можно практически в каждом строительном магазине. Стоит отметить, что цена на гибкие воздуховоды несколько выше, чем на плоские ПВХ каналы.

Выбрать и купить воздуховоды онлайн

Мы договорились о СКИДКАХ для наших читателей в магазине ЛЕРУА МЕРЛЕН.

Ассортимент воздуховодов у Леруа Мерлен огромный — более 70 разновидностей. Такое количество не просмотришь в обычном магазине — не хватит ни времени, ни сил.

Покупать через интернет дешевле, чем в магазине (онлайн цена ниже)! Это очень выгодно, удобно и безопасно: можно купить товары, не выходя из дома и не посещая магазин. Все покупки вам доставят домой. А если что-то не подойдет, можно оформить возврат товара.

Кроме того, в онлайн-магазине на каждой странице товара можно ознакомиться с точными  характеристиками и реальными отзывами покупателей.

Для выбора подходящей модели воздуховода, пройдите по ссылке>>>

Монтаж

Самые практичные и удобные в установке трубы – гофрированные. Они режутся на куски нужного размера и соединяются с элементами вытяжки и вентиляционной шахты на кухне. Рекомендуется заменить стандартную вентиляционную решетку специальной – с вмонтированным соединительным патрубком. В качестве крепежа используются обжимные хомуты. Для большей надежности места стыков обрабатываются герметиком.

Обратите внимание! Гофрированные трубы устанавливаются в максимально растянутом положении. Такой подход обеспечивает номинальную пропускную способность кухонной вентиляции.

Каналы воздуховода из гладкого ПВХ монтируются по такой же схеме. Труба нарезается ножовкой по металлу на куски нужного размера и крепится к элементам вытяжки при помощи переходников. Труба должна углубляться в патрубок примерно на 50 миллиметров. Места крепления обрабатываются силиконом.

Совет! Монтаж вытяжки выполняется с учетом направления движения воздуха. В противном случае срок службы изделия из ПВХ существенно снизится.

Если вы установили мощную вытяжку, может появиться эффект обратной тяги. Другими словами, на кухне будут присутствовать ароматы из общей вентиляционной шахты. Это относится к мощным моделям, чья производительность составляет порядка 600–700 кубометров воздуха в час. Чтобы избежать такого явления, рекомендуется установить обратный клапан. Эти устройства могут быть выполнены в двух вариантах:

  • пленчатого типа;
  • в виде пластикового диска на оси.

Клапан должен устанавливаться вертикально, иначе он будет срабатывать под собственным весом.

Можно поступить и по-другому: вывести вытяжку непосредственно на улицу. Для этого в стене дома делают отверстие нужного диаметра. Следует знать, что перед началом таких работ необходимо получить разрешение в ЖКХ и БТИ.

Чтобы избежать подобных трудностей, рекомендуется проконсультироваться у продавца по поводу мощности вытяжки и соотнести эти параметры с площадью кухонного помещения. Для нужд среднестатистической семьи, проживающей в типовой многоэтажке, вполне хватает маломощной вытяжки.

Как спрятать воздуховод на кухне

Пластиковые каналы более органично вписываются в дизайн помещения, чем металлические. Но даже они могут испортить вид кухни, поэтому большинство хозяев предпочитают скрывать этот элемент. Существует несколько способов такой маскировки.

  • Трубы воздуховода прячутся под многоуровневыми, навесными или натяжными потолками. Для этого из гипсокартона делается специальный короб, который скрывает практически всю систему. Но этот способ подходит только в том случае, когда затевается капитальный ремонт на кухне с заменой потолка. Если вытяжка устанавливается после отделки, то спрятать ее под потолочное покрытие вряд ли удастся.
  • Для маскировки воздуховода трубы можно приобрести или изготовить специальный короб из ПВХ или ГКЛ. Этот декоративный элемент легко подбирается или оформляется в тон отделке. Кроме того, в короб можно врезать дополнительные светильники.

  • Если для кухни будет приобретаться мебель, сделанная на заказ, поместить вытяжку можно в ней. Чтобы сделать это, достаточно сообщить о своем желании мастеру по установке мебели. Воздуховод может быть стационарно встроен в кухонные шкафы или выполнен в выдвигающемся варианте. В ЛЕРУА МЕРЛЕН есть в продаже готовые кухонные шкафы для монтажа над вытяжкой (выбор огромный — около 1500 разновидностей). При покупке через интернет-магазин, цена для наших читателей снижена! Выбрать шкаф над вытяжкой можно по ссылке>>>

  • Наконец, можно просто покрасить воздуховодную трубу. Если проявить фантазию, может получиться вполне оригинальное украшение для кухни.

Чтобы все элементы кухонной вентиляции были одного цвета, рекомендуется приобретать готовые комплекты. Некоторые производители реализуют свою продукцию по схеме: вытяжка + воздуховод + доборный элемент = эффективная вентиляция на кухне.

Особое внимание стоит уделять качеству материалов. Помните, что вытяжки, сделанные из низкосортного сырья или с нарушением технологии производства, прослужат не более 5 лет. В то же время продукты из ПВХ от проверенных производителей рассчитаны как минимум на 30 лет эксплуатации.

Пошаговая инструкция по установке пластикового канала для вытяжки– на видео ниже. Вопросы по выбору и монтажу задавайте в комментариях.

Монтаж воздуховодов и вентиляционных труб

ИС Эколайф профессионально выполняет монтаж воздуховодов с учетом требований производителей оборудования и комплектующих, действующих нормативных документов и техники безопасности. Заказав у нас монтаж воздуховодов под ключ, вы можете быть уверены в отличном результате!

Содержание:
1. Монтаж оцинкованных воздуховодов
2. Монтаж гибкого воздуховода
3. Правила монтажа воздуховодов

Договор на монтаж систем вентиляции

Наша компания работает с юридическими и физическими лицами. Мы заключаем договор на монтаж воздуховодов, который является документом, четко определяющим стоимость и сроки выполнения работ. Заранее обговоренные условия снижают риски для обеих сторон, а также обеспечивают выгоду сделки для продавца и покупателя.
Подписание актов выполненных работ и приема-передачи оборудования означает успешное окончание работ. Мы предоставляем полный пакет документов, в том числе накладные, акты, счета-фактуры и кассовые чеки при оплате наличными, акты пуско-наладки, параметры настройки системы.
После выполнения работ мы продолжаем с вами работать, в качестве консультанта и сервисной организации.

Стоимость монтажа воздуховодов вы можете посмотреть а нашем Прайсе.

Монтаж воздуховодов – один из этапов монтажа систем вентиляции. На этом этапе выполняется монтаж (подвешивание) системы воздухораспределения – каналов, по которым воздух поступает в помещения и удаляется из них.

Таким образом, установка вентиляции заключается не только в монтаже вентиляционного оборудования, но и в монтаже воздуховодов.
Монтаж воздуховодов осуществляется в соответствии с действующими нормами и правилами производства работ и выполняется силами специально обученных монтажных бригад.
Перед монтажом воздуховодов выполняется разметка трасс и отверстий для крепления воздуховодов. В зависимости от типа воздуховодов используются различные узлы крепления. Монтаж воздуховодов вытяжки ничем не отличается от монтажа воздуховодов притока.
Воздуховоды вентиляции подразделяются на гибкие и жесткие, круглые и прямоугольные.

Монтаж оцинкованных воздуховодов


При монтаже прямоугольных воздуховодов из оцинкованной стали используются траверсы – прямой жесткий профиль, горизонтально подвешиваемый на шпильках.

Монтаж оцинкованных воздуховодов – наиболее распространенная операция, выполняемая в ходе монтажа систем вентиляции. Воздуховоды из оцинкованной стали представляют собой жесткие воздуховоды определенной длины (как правило, 2 или 3 метра).
В зависимости от сечения оцинкованные воздуховоды могут быть круглыми или прямоугольными. В некоторых случаях монтаж круглого воздуховода отличается от монтажа прямоугольного воздуховода. Так, монтаж круглых воздуховодов зачастую осуществляется при помощи хомутов, которые при помощи шпилек подвешиваются к потолку.
При монтаже прямоугольных воздуховодов из оцинкованной стали используются так называемые траверсы – прямой жесткий профиль, горизонтально подвешиваемый на шпильках. При помощи гаек регулируется высота подвеса траверсы. Далее воздуховод кладется сверху на траверсу.
В любом случае, между воздуховодом и опорой, будь то хомут или траверса, прокладывается резиновая вставка, гасящая вибрации воздуховода.

Монтаж гибкого воздуховода

Гибкие воздуховоды, как правило, используются короткой длины – не более 10 метров. При этом участки гибкий воздуховодов длиной не более 5 метров могут быть смонтированы без промежуточных опор – с одной стороны они крепятся к жесткому воздуховоду или к вентиляционному оборудованию. С другой стороны, они крепятся к адаптеру решетки или диффузора.
Если же при монтаже гибкого воздуховода возникает значительный прогиб, выполняются промежуточные опоры. Для правильного монтажа гибких воздуховодов необходимо использовать крепежные хомуты. Желательно использовать специальные облегченные хомуты на основе широкой перфорированной металлической ленты. Использование специальных хомутов позволяет избежать пережима воздуховода и продлит срок его службы.
Кроме того, при монтаже гибких воздуховодов используются дополнительные специальные изделия – поворотные кольца, соединительные муфты или соединительные стаканы, переходные и соединительные патрубки, соединительные кольца. Использование всех этих изделий вызвано в первую очередь высокой опасностью повреждения воздуховода на поворотах и в местах стыка.
При монтаже гибких воздуховодов следует строго соблюдать нормированные радиусы изгиба воздуховода и не перегибать воздуховод для достижения резких поворотов воздушного потока. Специалистам Компании «Эколайф» часто приходится сталкиваться именно с этой проблемой, когда система вентиляции плохо работает ввиду пережатых и неправильно смонтированных гибких воздуховодов. В результате этого расход воздуха в помещении существенно занижается, а эффективность работы вентиляции резко падает.

Правила монтажа воздуховодов

Правила монтажа воздуховодов устанавливаются как производителем воздуховодов, так и нормативными документами на монтаж систем вентиляции и кондиционирования, действующими на территории России. Среди них можно выделить СП 60.13330 «Отопление вентиляция и кондиционирование» и СП 73.13330.2012 «Внутренние санитарно-технические системы зданий».



К НАЧАЛУ СТРАНИЦЫ

Признаков ненадлежащего монтажа воздуховодов

Каждый раз, когда вы включаете систему отопления или кондиционирования, воздух поступает через приточные каналы и выходит через обратные. Если ваше устройство HVAC — это сердце, приточные каналы — это артерии (по которым кровь течет к сердцу), а обратные каналы — это вены (по которым кровь возвращается к сердцу).

Воздуховоды, проходящие через ваш дом, являются жизненно важным компонентом вашей системы HVAC. К сожалению, вы можете быть удивлены, узнав, сколько систем HVAC и воздуховодов установлено неправильно.

По данным Energy Star, «более половины новых систем в домах в США не работают с номинальной эффективностью из-за неправильной установки». Неправильный подбор и установка системы HVAC приводит к высоким счетам за электроэнергию, снижению производительности, ухудшению качества воздуха в помещении и плохому распределению воздуха.

Если в вашем воздуховоде много утечек воздуха и плохо спроектированные системы воздуховодов, качество воздуха в помещении определенно будет хуже, а счета за электроэнергию будут выше, чем у воздуховодов с герметичными и изолированными воздуховодами.

Признаки неправильной установки воздуховодов

Ниже приведены некоторые общие признаки плохо установленных воздуховодов. Обратитесь в квалифицированную компанию HVAC для устранения любой из следующих проблем с воздуховодом.

Утечки в воздуховоде

По данным Energy Star, «около 20% воздуха, проходящего через систему воздуховодов, теряется из-за утечек, отверстий и плохо соединенных воздуховодов». Утечки в воздуховодах заставляют вашу систему HVAC работать тяжелее. В дополнение к потере кондиционированного воздуха, если воздуховоды недостаточно герметичны, отрицательное давление может засасывать грязный воздух.Утечки воздуховодов особенно проблематичны в подвалах, подпольях, гаражах и чердаках.

Поищите трещины, зазоры и плохие соединения вокруг всех швов воздуховодов. Если вы подозреваете, что воздуховоды негерметичны, подумайте о планировании профессиональной герметизации воздуховодов.

Если вы страдаете аллергией и другими проблемами, связанными с чрезмерным количеством пыли, у вас могут быть значительные утечки в воздуховодах. Утечки в воздуховодах не только выпускают кондиционированный воздух, но и пропускают внутрь воздух, пыль и мусор.

Признаки негерметичности воздуховодов включают:

  • Счета за электроэнергию
  • Помещения трудно отапливать или охлаждать
  • Комнаты кажутся душными и неуютными
  • Воздуховоды проходят через подвалы, чердаки, подвалы или гаражи
  • Вы замечаете запутанные, ослабленные, смятые или поврежденные воздуховоды

Если вы заметите какие-либо протечки в воздуховодах, немедленно запланируйте тестирование воздуховодов. Ваш технический специалист HVAC создаст давление в системе воздуховодов, чтобы выявить любые имеющиеся утечки.

Узнайте о различиях между самостоятельным и профессиональным уплотнением воздуховодов. Чтобы получить комплексное уплотнение воздуховодов, которое продлится весь срок службы вашей системы воздуховодов, обратитесь к профессионалам.

Горячие и холодные точки, нестабильная комнатная температура

Если у вас возникают горячие и холодные точки, а также другие проблемы с комфортом, возможно, у вас неправильный размер воздуховодов или проблемы с воздушным потоком.

Воздуховоды и решетки меньшего размера ограничивают поток воздуха и могут быть причиной вашего комфорта и проблем с температурой.Если вы заметили громкий воздушный поток и странные шумы, такие как свист и хлопки, возможно, у вас неправильный размер воздуховодов или заблокированы вентиляционные отверстия и регистры. Если вы видите провисающие гибкие воздуховоды, обратитесь к профессионалу, чтобы убедиться, что все они поддерживаются и туго затянуты.

Помимо проверки воздуховодов на наличие перегибов и повреждений, проверьте следующее:

  • Очистить воздушный фильтр
  • Минимальный зазор 2 фута вокруг наружного конденсатора
  • Открытые и свободные вентиляционные отверстия и регистры
  • По крайней мере, одна опора на каждые 4 фута для гибких воздуховодов
  • Годовое техническое обслуживание систем отопления и кондиционирования воздуха

Если вы подозреваете, что воздуховоды установлены неправильно, обратитесь к профессионалу для проверки статического давления.

Профессиональное обслуживание, ремонт и установка воздуховодов

Если у вас много утечек в воздуховодах, проблемы с воздушным потоком и трудности с достижением желаемой температуры, возможно, ваши воздуховоды были установлены неправильно.

Профессиональная компания, специализирующаяся на системах отопления, вентиляции и кондиционирования воздуха, поможет вам устранить и устранить любые проблемы с воздуховодом, которые могут у вас возникнуть.

Признаки правильного монтажа воздуховодов

  • Стыки и швы заделаны мастикой или чем-то подобным
  • Жесткий металл для арматуры воздуховодов
  • Фитинги для предварительно изолированных каналов

Воздуховоды должны работать в замкнутой системе, то есть быть плотно закрытыми от одного конца до другого.

Помимо выполнения домашней работы, чтобы убедиться, что вы наняли подходящую компанию по ОВК, мы также рекомендуем провести визуальный осмотр самостоятельно. После того, как кто-нибудь поработает с вашей системой воздуховодов, важно пройтись по дому и убедиться, что воздуховоды находятся в хорошем рабочем состоянии и плотно затянуты. Убедитесь, что все соединения и стыки воздуховодов должным образом герметизированы утвержденным герметиком.

Попросите свою компанию по ОВК провести испытание на герметичность воздуховода перед тем, как покинуть территорию.

Изоляция воздуховодов

Одним из рисков установки кондиционирования воздуха в теплом помещении является конденсация, которая может увеличить влажность воздуховодов, способствуя росту плесени и грибка.

В дополнение к защите от проблем, связанных с влажностью, изоляция воздуховодов также повысит энергоэффективность, удерживая горячие или низкие температуры от воздействия на температуру внутри. Изоляция воздуховодов особенно эффективна там, где есть много воздуховодов в некондиционных помещениях, таких как чердаки, подвалы и подвалы.

Service Champions предлагает технологию воздуховодов PureFlow ™, которая обеспечивает экономию энергии и сильный воздушный поток. Помимо многослойного мастичного герметика, армированного волокном, мы также устанавливаем пароизоляцию и фольгированный утеплитель.

После того, как ваша система PureFlow будет установлена, мы проведем испытание под давлением в воздуховоде, чтобы убедиться в отсутствии утечек воздуха.

Техническое обслуживание воздуховодов

Чтобы предотвратить проблемы с воздуховодами и вентиляцией в вашей системе HVAC, регулярное техническое обслуживание HVAC имеет решающее значение.Ранняя весна — идеальное время для профессиональной настройки кондиционера. Итак, позвоните специалистам по обслуживанию сегодня и воспользуйтесь нашей ограниченной по времени печью 2-к-1 и настройкой кондиционера за 59 долларов.

Спешите, срок действия предложения истекает 31 марта st , 2018! Свяжитесь с Service Champions сегодня, чтобы запланировать настройку HVAC March.

Каждый раз, когда вы включаете систему отопления или кондиционирования, воздух поступает через приточные каналы и выходит через обратные. Если ваше устройство HVAC — это сердце, приточные каналы — это артерии (по которым кровь течет к сердцу), а обратные каналы — это вены (по которым кровь возвращается к сердцу).

Воздуховоды, проходящие через ваш дом, являются жизненно важным компонентом вашей системы HVAC. К сожалению, вы можете быть удивлены, узнав, сколько систем HVAC и воздуховодов установлено неправильно.

По данным Energy Star, «более половины новых систем в домах в США не работают с номинальной эффективностью из-за неправильной установки.«Неправильный подбор и установка системы HVAC приводит к большим счетам за электроэнергию, снижению производительности, ухудшению качества воздуха в помещении и плохому распределению воздуха.

Если в вашем воздуховоде много утечек воздуха и плохо спроектированные системы воздуховодов, качество воздуха в помещении определенно будет хуже, а счета за электроэнергию будут выше, чем у воздуховодов с герметичными и изолированными воздуховодами.

Признаки неправильной установки воздуховодов

Ниже приведены некоторые общие признаки плохо установленных воздуховодов. Обратитесь в квалифицированную компанию HVAC для устранения любой из следующих проблем с воздуховодом.

Утечки в воздуховоде

По данным Energy Star, «около 20% воздуха, проходящего через систему воздуховодов, теряется из-за утечек, отверстий и плохо соединенных воздуховодов». Утечки в воздуховодах заставляют вашу систему HVAC работать тяжелее. В дополнение к потере кондиционированного воздуха, если воздуховоды недостаточно герметичны, отрицательное давление может засасывать грязный воздух. Утечки воздуховодов особенно проблематичны в подвалах, подпольях, гаражах и чердаках.

Поищите трещины, зазоры и плохие соединения вокруг всех швов воздуховодов.Если вы подозреваете, что воздуховоды негерметичны, подумайте о планировании профессиональной герметизации воздуховодов.

Если вы страдаете аллергией и другими проблемами, связанными с чрезмерным количеством пыли, у вас могут быть значительные утечки в воздуховодах. Утечки в воздуховодах не только выпускают кондиционированный воздух, они также пропускают внутрь воздух, пыль и мусор.

Признаки негерметичности воздуховодов включают:

  • Счета за электроэнергию
  • Помещения трудно отапливать или охлаждать
  • Комнаты кажутся душными и неуютными
  • Воздуховоды проходят через подвалы, чердаки, подвалы или гаражи
  • Вы замечаете запутанные, ослабленные, смятые или поврежденные воздуховоды

Если вы заметите какие-либо протечки в воздуховодах, немедленно запланируйте тестирование воздуховодов.Ваш технический специалист HVAC создаст давление в системе воздуховодов, чтобы выявить любые имеющиеся утечки.

Узнайте о различиях между самостоятельным и профессиональным уплотнением воздуховодов. Чтобы получить комплексное уплотнение воздуховодов, которое продлится весь срок службы вашей системы воздуховодов, обратитесь к профессионалам.

Горячие и холодные точки, нестабильная комнатная температура

Если у вас возникают горячие и холодные точки, а также другие проблемы с комфортом, возможно, у вас неправильный размер воздуховодов или проблемы с воздушным потоком.

Воздуховоды и решетки меньшего размера ограничивают поток воздуха и могут быть причиной вашего комфорта и проблем с температурой. Если вы заметили громкий воздушный поток и странные шумы, такие как свист и хлопки, возможно, у вас неправильный размер воздуховодов или заблокированы вентиляционные отверстия и регистры. Если вы видите провисающие гибкие воздуховоды, обратитесь к профессионалу, чтобы убедиться, что все они поддерживаются и туго затянуты.

Помимо проверки воздуховодов на наличие перегибов и повреждений, проверьте следующее:

  • Очистить воздушный фильтр
  • Минимальный зазор 2 фута вокруг наружного конденсатора
  • Открытые и свободные вентиляционные отверстия и регистры
  • По крайней мере, одна опора на каждые 4 фута для гибких воздуховодов
  • Годовое техническое обслуживание систем отопления и кондиционирования воздуха

Если вы подозреваете, что воздуховоды установлены неправильно, обратитесь к профессионалу для проверки статического давления.

Профессиональное обслуживание, ремонт и установка воздуховодов

Если у вас много утечек в воздуховодах, проблемы с воздушным потоком и трудности с достижением желаемой температуры, возможно, ваши воздуховоды были установлены неправильно.

Профессиональная компания, специализирующаяся на системах отопления, вентиляции и кондиционирования воздуха, поможет вам устранить и устранить любые проблемы с воздуховодом, которые могут у вас возникнуть.

Признаки правильного монтажа воздуховодов

  • Стыки и швы заделаны мастикой или чем-то подобным
  • Жесткий металл для арматуры воздуховодов
  • Фитинги для предварительно изолированных каналов

Воздуховоды должны работать в замкнутой системе, то есть быть плотно закрытыми от одного конца до другого.

Помимо выполнения домашней работы, чтобы убедиться, что вы наняли подходящую компанию по ОВК, мы также рекомендуем провести визуальный осмотр самостоятельно. После того, как кто-нибудь поработает с вашей системой воздуховодов, важно пройтись по дому и убедиться, что воздуховоды находятся в хорошем рабочем состоянии и плотно затянуты. Убедитесь, что все соединения и стыки воздуховодов должным образом герметизированы утвержденным герметиком.

Попросите свою компанию по ОВК провести испытание на герметичность воздуховода перед тем, как покинуть территорию.

Изоляция воздуховодов

Одним из рисков установки кондиционирования воздуха в теплом помещении является конденсация, которая может увеличить влажность воздуховодов, способствуя росту плесени и грибка.

В дополнение к защите от проблем, связанных с влажностью, изоляция воздуховодов также повысит энергоэффективность, удерживая горячие или низкие температуры от воздействия на температуру внутри. Изоляция воздуховодов особенно эффективна там, где есть много воздуховодов в некондиционных помещениях, таких как чердаки, подвалы и подвалы.

Service Champions предлагает технологию воздуховодов PureFlow ™, которая обеспечивает экономию энергии и сильный воздушный поток. Помимо многослойного мастичного герметика, армированного волокном, мы также устанавливаем пароизоляцию и фольгированный утеплитель.

После того, как ваша система PureFlow будет установлена, мы проведем испытание под давлением в воздуховоде, чтобы убедиться в отсутствии утечек воздуха.

Техническое обслуживание воздуховодов

Чтобы предотвратить проблемы с воздуховодами и вентиляцией в вашей системе HVAC, регулярное техническое обслуживание HVAC имеет решающее значение.Ранняя весна — идеальное время для профессиональной настройки кондиционера. Итак, позвоните специалистам по обслуживанию сегодня и воспользуйтесь нашей ограниченной по времени печью 2-к-1 и настройкой кондиционера за 59 долларов.

Спешите, срок действия предложения истекает 31 марта st , 2018! Свяжитесь с Service Champions сегодня, чтобы запланировать настройку HVAC March.

Модернизация шкафа для обработки воздуха

| Building America Solution Center

Во многих домах с централизованной системой вентиляции кондиционер (AHU) расположен во внутреннем шкафу или подсобном помещении, поэтому кажется, что он изолирован от внешней среды. Однако дальнейшее расследование часто показывает, что AHU подключен к внешней стороне через отверстия в стенах или полу за или под AHU. Агрегат часто устанавливается на металлической подставке и пространство под используется в качестве пленума обратного воздуха, хотя это пространство не может быть запечатаны воздуха, как в кольцевом обтекателе возвращение должно быть. Возвратный воздуховод в этих ситуациях попадает в нечеткое пространство, внутреннее пространство, которое очень часто связано с внешней частью или чердаком дома через большие бреши в обратном вентиляционном пространстве, шкафу или воздушном барьере комнаты.На рис. 1 показан кондиционер до замены системы. Внутри возвратной камеры видны пустоты в открытых стенках.

Рис. 1. Внутри возвратной камеры под этим воздухообрабатывающим устройством видны открытые полости в стенках.

Воздухообрабатывающий агрегат на рис. 1 находится внутри дома; однако на рисунке 2 можно увидеть дыры в полу и стене. Из-за этих пробоев в воздушном барьере воздухоочиститель хорошо соединен с чердаком, снаружи и с водопроводными желобами для перекрытий (рис. 2).

Во многих районах страны было (а в некоторых регионах до сих пор) принято оставлять потолок туалета кондиционера открытым на чердак, чтобы пропускать воздух для горения и подпитку, если установлено газовое оборудование. Часто, когда проводилась предыдущая модернизация, когда газовое оборудование было заменено полностью электрическим, потолок оставался открытым на чердак. Закройте эту большую брешь в воздушной преграде дома.

Рис. 2. Отверстия для доступа к сантехнике в стене и полу шкафа кондиционера позволяют втягивать наружный воздух в него.

Предыдущие и действующие новые строительные нормы IECC обращаются к этому потенциальному отказу, но коды замены обычно не требуют герметизации этих туалетов или подсобных / прачечных, поскольку они рассматриваются как внутренние пространства, не требующие герметизации.

Единственное место, где воздух должен поступать в систему обратных каналов и в печь или приточно-вытяжную установку, — это решетки возврата (BSC 2009). Давление воздуха в возвратной камере воздухоподготовителя обычно равно или превышает 0.5 дюймов водяного столба (125 Паскалей). Проблемы с утечкой воздуха часто больше всего возникают в печи HVAC или на платформе обработчика воздуха.

Как дооснастить шкаф внутреннего кондиционера при его замене

1. Подготовьте шкаф к ремонту и модернизации для герметизации платформы обработчика воздуха (рис. 3 и 4).

  • Снимите и утилизируйте существующее оборудование HVAC.
  • При необходимости отремонтируйте или замените существующий гипсокартон. При установке нового гипсокартона покройте весь шкаф, стены, верхнюю и нижнюю панели, а также все края «грязью» из гипсокартона.”
Рис. 3. Удалите старый воздухоочиститель и платформу из шкафа и отремонтируйте или установите новый гипсокартон (Источник: FSEC). Рис. 4. Старый кондиционер и платформа удалены из туалета для кондиционеров (Источник: FSEC).

2. Неисправность трубопровода и электрооборудования хладагента. Установите каркас для поддержки платформы воздухообрабатывающего агрегата и блокировки, чтобы создать грубое отверстие для возвратной решетки с фильтром в стене под возвратной платформой (рисунки 5 и 6).

  • Определите высоту платформы перед установкой на основе расчетов размеров возвратной камеры с использованием руководств J и D ACCA или аналогичных.
  • Установите деревянную раму для основания платформы обработчика воздуха.
  • Выровняйте передний край платформы, чтобы облегчить окончательную отделку (гипсокартон) возвратной решетки.
Рисунок 5. Установите раму для платформы обработчика воздуха и решетку с фильтром (Источник: FSEC). Рис. 6. Обрамление устанавливается на платформу и решетку с фильтром (Источник: FSEC).

3. Выровняйте стороны и нижнюю часть под платформой будущей возвратной камеры воздухонепроницаемым материалом (рис. 7 и 8).

  • Если возврат действительно находится внутри дома, продукт с изоляционными свойствами (воздуховод вместо гипсокартона) не нужен; тем не менее, эту работу обычно выполняют подрядчики по ОВК, и они оборудованы для работы с панелями из стекловолокна.
Рис. 7. Выровняйте стороны и нижнюю часть возвратной камеры жестким воздухонепроницаемым материалом (Источник: FSEC). Рис. 8. Панель воздуховодов из пенопласта, облицованная фольгой, установлена ​​для выравнивания боковых сторон и дна возвратной камеры в шкафу для обработки воздуха (Источник: FSEC).

4. Установите опорную платформу воздухообрабатывающего агрегата (Рисунки 9 и 10). Плотно закрепите его вокруг любых линий хладагента или электрических соединений.

Рис. 9. Установите фанерную платформу для обработки воздуха поверх нового каркаса (Источник: FSEC). Рисунок 10. фанеры платформа установлена ​​на опорном обрамления в обработчике воздуха шкафа. Фанера аккуратно оборачивается вокруг различных трубопроводов (Источник: ФСЭК).

5. Заделайте все стыки и швы мастикой, одобренной UL-181 (рис. 11 и 12). Убедитесь, что края отверстия решетки хорошо закрыты.

Рис. 11. Все швы и стыки в возвратной камере герметизированы мастикой, одобренной UL-181 (Источник: FSEC). Рис. 12. Отверстие вокруг решетки в передней части возвратного коллектора хорошо загерметизировано мастикой (Источник: FSEC).

6. Установите воздухоочиститель, решетку с фильтром и штуцер приточного коллектора (Рисунки 13, 14 и 15).Закройте стык между воздухообрабатывающим устройством и платформой. Воздухонепроницайте потолок шкафа вокруг приточной камеры. Если требуется воздух для горения и подпитка, подайте его через установку, утвержденную местными правилами.

Рис. 13. Воздухоочиститель, камера нагнетания и решетка с фильтром над камерой возврата воздуха были установлены (Источник: FSEC). Рис. 14. Потолок в шкафу для обработки воздуха заделан глиняным гипсокартоном (Источник: FSEC). Рис. 15. Решетка с фильтром устанавливается перед камерой возврата воздуха.Убедитесь, что между решеткой и материалом, используемым для уплотнения возвратной камеры статического давления, имеется хорошее уплотнение (Источник: FSEC).

7. На финише механический:

  • Убедитесь, что все четыре края металлической рамы решетки плотно прилегают к гипсокартону и заслонке возвратного приточного коллектора (например, воздуховоду или гипсокартону).
  • Обеспечить порог и установить частичную дверь над опорной платформой (рисунок 16, изображение из другого дома) или полный дверь на боковой стенке (рисунок 17, изображение из другого дома) для облегчения доступа обработки воздуха.
Рис. 16. На шкафу кондиционера установлены дверной косяк и неполная дверь (Источник: FSEC). Рис. 17. Шкаф для обработки воздуха с боковым входом и возвратом до установки двери (Источник: FSEC).

9 Общие проблемы и решения

Прежде чем вы это узнаете, люди, живущие в жилом доме, которым вы управляете, будут запускать свои системы кондиционирования воздуха. Само собой разумеется, что вы захотите начать более теплые месяцы в комфортной зоне, что для вас и жителей означает максимально возможное отсутствие жалоб.Упреждающая миссия по поиску и устранению неисправностей в системе кондиционирования воздуха и соответствующее техническое обслуживание систем кондиционирования воздуха в жилых помещениях могут помочь вам в достижении вашей цели — обеспечить бесперебойную работу систем кондиционирования и довольных жителей. Давайте рассмотрим наиболее распространенные проблемы с кондиционированием воздуха.

Устранение неисправностей кондиционирования воздуха: обычные подозрения.

Когда наступает теплая погода и идет тепло, последнее, что вам нужно, — это выключить кондиционер. Очень важно поддерживать постоянный комфорт в вашем здании, чтобы ваши жители были довольны. Вот некоторые из наиболее распространенных проблем, которых можно избежать, следуя здравому смыслу рабочих процедур и выполняя плановое техническое обслуживание систем кондиционирования воздуха в жилых помещениях.

1. Кондиционер не включается
Первым в вашем списке опасений, когда вы начинаете поиск и устранение неисправностей кондиционера, может быть то, что вы включите систему и ничего не услышите и ничего не почувствуете. Отсутствие питания может быть таким простым, как перегоревший предохранитель или сработавший автоматический выключатель, что означает, что вам придется сбросить автоматический выключатель или заменить перегоревший выключатель.Это также может быть результатом поломки или ослабления проводки или проблем с термостатом.

Прочтите эту статью, чтобы узнать больше: Советы по устранению неполадок, связанных с электропитанием переменного тока

2. Сбои в работе термостата
Если ваш термостат не работает или откалиброван неправильно, он может не указать кондиционер на включение. Если вы установили термостат на самую низкую температуру, а система по-прежнему не запускается, вероятно, пришло время вызвать вашего специалиста по ремонту HVAC, которому, вероятно, придется откалибровать или заменить термостат.Более старые термостаты с круговой шкалой чаще вызывают проблемы с калибровкой, но иногда новые программируемые термостаты нелегко запрограммировать. При поиске неисправностей в системе кондиционирования воздуха вам следует обратиться к руководству по эксплуатации термостата, чтобы убедиться, что вы правильно запрограммировали термостат.

3. Проблемы с кондиционером — это не круто — низкий уровень хладагента означает низкий КПД.
При поиске и устранении неисправностей системы кондиционирования воздуха обнаруживается неэффективный агрегат, который может быть результатом низкого уровня хладагента.Если уровень хладагента низкий, это обычно означает, что он либо недозаправлен при установке, либо имеет утечку. Если вы заметили, что ваше здание не охлаждается должным образом или воздух немного липкий, причиной может быть низкий уровень хладагента. Без правильного уровня хладагента невозможно эффективно удалить тепло и влажность из воздуха. Хладагент является источником жизненной силы вашего кондиционера и похож на моторное масло в вашем автомобиле.

Хотя технический специалист по кондиционированию воздуха может обнаружить утечку в процессе поиска неисправностей системы кондиционирования воздуха, к сожалению, обычно дело не в простой доливке хладагента.Когда автомобилю часто требуется масло, это обычно признак более серьезной проблемы. Аналогичным образом, в системе кондиционирования низкий уровень хладагента часто является признаком утечки, и вам потребуются квалифицированные специалисты по HVAC, чтобы исправить это. Если обнаружено несколько утечек, возможно, вам потребуется заменить блок.

4. Проблемы с конденсатором нагревают вещи
При составлении плана поиска и устранения неисправностей системы кондиционирования не забывайте смотреть на змеевик конденсатора. У конденсатора есть важная работа. Он отвечает за отвод тепла, удаляемого из воздуха, за пределы здания. Змеевик конденсатора является частью вашего наружного блока, что означает, что он подвергается воздействию грязи, сажи и различных загрязняющих веществ, которые делают его грязным. Если змеевики загрязнены, это будет препятствовать передаче тепла и усложнить работу вашего агрегата и усугубить износ вашей системы.

5. Здесь становится жарко — по иронии судьбы может означать, что змеевик испарителя замерз.
Приступая к поиску неисправностей в системе кондиционирования воздуха, вы должны учитывать, что змеевик испарителя является причиной более высоких температур, чем хотелось бы.Этот змеевик содержит хладагент, поглощающий тепло. Когда поток воздуха уменьшается, на змеевике испарителя может образоваться слой льда. Если это произойдет, у вас может остаться теплый воздух или не будет воздуха из регистров подачи воздуха в кондиционер. Ограниченный воздушный поток может быть результатом грязных воздушных фильтров, низкого уровня хладагента или засорения возвратного воздуха в ваших воздуховодах, что подводит нас к следующей проблеме, на которую следует обратить внимание, когда вы проводите свой проект по устранению неполадок кондиционирования воздуха.

6. Протекающие или грязные воздуховоды
Если вы чувствуете, что воздух теплее, чем хотелось бы, или если в некоторых комнатах прохладно, а в других тепло, это может означать неправильный поток воздуха через ваши воздуховоды.Хотя центральная система кондиционирования воздуха, по-видимому, представляет собой герметичную систему с воздуховодом, проходящим через стены и потолок, в ваших воздуховодах нередко появляются разрывы, иногда в результате действий грызунов или невнимательных работников.

Воздуховоды несут возвратный воздух в вашу систему для обработки и охлаждения. Если в воздуховоде есть разрыв, прохладный воздух уйдет внутрь ваших стен, что не пойдет на пользу комфорту или кошельку ваших жителей. Негерметичные воздуховоды могут согреть весь дом, что заставит вашу систему работать активнее и увеличит ваши счета за электричество.Так что включите «осмотр воздуховода» в свой контрольный список устранения неполадок кондиционирования воздуха.

Прочтите эту статью, чтобы узнать больше: Услуги по очистке воздуховодов: почему, когда и как?

7. Проблемы с дренажем
Куда уходит влага, удаляемая вашим кондиционером? Он предназначен для удаления из вашего помещения через дренажную линию в поддон, а затем в канализацию. Если слив забивается и поддон переполняется, вода поднимется обратно и повредит вашу систему. Резервная копия может вызвать утечку воды, которая может повредить ваше здание и его содержимое.Вы не хотите упускать из виду дренажные линии при изучении тактики устранения неполадок кондиционирования воздуха.

8. Не любитель шумной системы?
Ваша система укомплектована вентилятором, который обдувает воздух в помещении над змеевиком испарителя для охлаждения воздуха, и вентилятором змеевика конденсатора, который обдувает конденсатор воздухом для передачи тепла из здания наружу. Преобладающим источником шума являются двигатели вентиляторов, которые могут быть поражены грязью и мусором, изношенными ремнями или поврежденными подшипниками.Если при выполнении действий по устранению неполадок с кондиционером обнаружен шум, лучше всего выключить устройство и вызвать специалиста по HVAC, чтобы избежать дальнейшего повреждения.

Статья по теме: Разобраться с шумом кондиционера

9. Окно невозможности
По данным Министерства энергетики США, одной из основных проблем с кондиционированием воздуха является неправильная работа, и ее список в этой категории возглавляет открывать окна и входные двери. Имеет смысл, не так ли? У всех нас, наверное, есть воспоминания о том, как родители говорили нам закрывать окна, когда в нашем доме или машине был включен кондиционер.Таким образом, одна из самых простых и недорогих проблем, которые необходимо решить в рамках нашей миссии по поиску и устранению неисправностей кондиционирования воздуха, — это убедиться, что окна или двери закрыты; в противном случае вы снизите эффективность своего кондиционера.

Устранение неполадок кондиционирования воздуха: более полезные советы, чтобы избежать проблем

  • Очистите щетку и мусор от внешнего блока и вокруг него
  • Замените грязные фильтры
  • Проверьте воздуховоды на наличие разрывов и отремонтируйте
  • Установите программируемый термостат, который экономит энергию и является более точным, но научитесь правильно его использовать

Как видите, существуют проблемы, которые можно предотвратить, выполнив упражнение по устранению неисправностей кондиционера.

Добавить комментарий

Ваш адрес email не будет опубликован.
